Con respecto a la cuestión deTipos de enchufes RJ45, muchos amigos han estado haciendo preguntas relacionadas, la mayoría de las cuales surgen durante los proyectos. Aunque puede parecer simple, también es el área más común para errores en los proyectos. En cuanto a este problema, resumamos y proporcionemos una explicación completa deTipos de enchufes RJ45, las funciones de cada núcleo en cables de pares retorcidos, todos los tipos de enchufes RJ45 utilizados para Cat 5, Cat 6 y CABLES DE CAT 7y aborde varias preguntas relacionadas con los tipos deEnchufes RJ45y sus aplicaciones encables de pares retorcidos.
1. Secuencia de cable y distancia de transmisión
Primero, es esencial comprender el propósito general de los ocho conductores de cobre. Los ocho conductores de cobre se torcen a una densidad específica para reducir la interferencia electromagnética mutua. De esta manera, al transmitir señales eléctricas, las ondas irradiadas entre los conductores se cancelan entre sí, eliminando efectivamente la interferencia. El nombre "Par de Twisted Par" se deriva de esta construcción.
Par de pares retorcidos Los cables se usaron inicialmente para transmitir señales telefónicas y luego se introdujeron gradualmente en la transmisión de señal digital. Hoy en día, ampliamente utilizados son cables de par torcido Cat5 y Cat6. Tanto Cat5 comoCables Cat6puede lograr un ancho de banda de 1000Mbps. Sin embargo,Cable Cat5 tiene una distancia más corta para transmitir señales de gigabit. Si usa Cat5 para redes Gigabit, se recomienda controlar la distancia dentro de los 30 metros.
Un inconveniente de los cables de pares retorcidos es su distancia de transmisión limitada. En general, pueden alcanzar hasta 100 metros, mientras que los cables de mayor calidad pueden alcanzar alrededor de 120 metros.
Para las redes típicas de gigabit, se utilizan cuatro pares de cables (ocho núcleos). Para redes por debajo de 100 Mbps, generalmente, solo se usan cuatro cables: 1, 2, 3 y 6.
Secuencia de línea estándar (T568B): ambos extremos de la línea tienen la misma secuencia, que es: blanco naranja, naranja, blanco verde, azul, blanco-blanco, verde, blanco marrón, marrón.
La secuencia de línea 568A ya no es necesaria para recordar, ya que ya no se usa.
2. Funciones de cada núcleo
¿Por qué los cables retorcidos de pares usan núcleos 1, 2, 3 y 6 (1236)? Esto se debe a que cada núcleo sirve una función específica:
No 1. Datos de salida (+)
No 2. Datos de salida (-)
No 3. Datos de entrada (+)
No 4. Reservado para uso telefónico
No 5. Reservado para uso telefónico
No 6 Datos de entrada (-)
No 7 reservado para uso telefónico
No 8. Reservado para uso telefónico
Como podemos ver, aunque hay ocho núcleos en cables de pares retorcidos, en redes de 100 Mbps ampliamente utilizadas, solo se usan cuatro núcleos: 1, 2, 3 y 6, que cumplen respectivamente las funciones de recibir y transmitir señales. Los núcleos 4, 5, 7 y 8 son bidireccionales y reservados para otros usos.
Sin embargo, en redes que operan por encima de 100 Mbps, se utilizan los ocho núcleos. Por ejemplo, para los cables de categoría 6 o superiores, no solo se usan los núcleos 1, 2, 3 y 6, sino que se necesitan los ocho núcleos; De lo contrario, la red puede volverse inestable.
Además, hay un factor clave: la distancia de transmisión y la estabilidad del cable se ven afectados por los materiales utilizados. Algunos fabricantes pueden usar cobre puro para solo cuatro de los ocho núcleos en la producción de cables, mientras que los otros cuatro núcleos pueden estar hechos de aluminio recubierto de cobre, acero recubierto de cobre o incluso hierro recubierto de cobre. Por lo tanto, elegir fabricantes acreditados (como Cobtel) es crucial.
Los cables inferiores pueden sufrir una atenuación severa de transmisión de datos, lo que resulta en distancias de transmisión significativamente reducidas.
3. La diferencia entre los enchufes Cat5e y Cat6:
Ahora que hemos entendido las propiedades de los cables de pares retorcidos, centrémonos en las diferencias entreEnchufes Cat5eyEnchufes Cat6. Primero, comparemos cables Cat5e y Cat6.
Cat5e/Cat5:
Diámetro del núcleo: 0. 511 mm
Área transversal: 19.625 mm²
Cat6:
Diámetro del núcleo: 0. 574 mm
Área transversal: 30.1754 mm²
3.1 enchufe Cat5e:

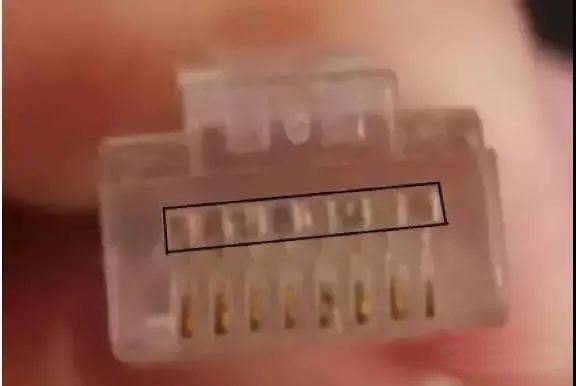

Vista frontal delEnchufes CAT5E RJ45, mostrando los ocho núcleos dispuestos en línea recta.
Vista lateral de los enchufes CAT5E RJ45, lo que indica dos dientes en los puntos de contacto.
3.2 Cat6 enchufe:
El enchufe Cat6 RJ45 viene en diseños de una pieza y dos piezas. Centrémonos en el diseño de dos piezas.
Las dos piezas Cat6 rj45 enchufees diferente del enchufe tradicional Cat5e RJ45, ya que consta de dos partes: el divisor interno y la carcasa externa.
Diseño de dos piezas (enchufe y divisor RJ45).
Vista frontal de los enchufes CAT6 RJ45 con los ocho núcleos dispuestos en un patrón entrelazado.
Cat6 RJ45 enchufe con tres puntos de contacto para la compresión.
3.3 Método de terminación del enchufe Cat6:
Debido a las características del enchufe Cat6 RJ45, el método de cableado también difiere. Implica usar un módulo divisor adicional.
Pasos específicos para terminar el enchufe Cat6 RJ45:
Los cables Cat6 tienen los ocho núcleos dispuestos en un patrón entrelazado hacia arriba y hacia abajo, con ranuras de alambre más grandes. Los puntos de contacto delantero tienen tres tenedores, proporcionando un área de contacto más grande al comprimir los núcleos. Los enchufes CAT6 RJ45 se usan comúnmente para las redes gigabit y también son compatibles con redes de 100 Mbps.
3.4 ¿Pueden los cables Cat6 usar enchufes Cat5e RJ45?
Los núcleos de cobre de los cables CAT6 son más gruesos que los de los cables Cat5e. La diferencia en el grosor del núcleo da como resultado diferentes tamaños de agujeros dentro de los enchufes RJ45. El orificio de entrada para CAT5E es de 1.02 mm, mientras que para Cat6, es 1.08 mm. Si un sistema CAT6 utiliza enchufes CAT5E RJ45, puede causar poca diafonía cercana (siguiente) y afectar el rendimiento del sistema.
Ambos tipos de enchufes RJ45 tienen las mismas dimensiones externas, por lo que si se trata de un sistema CAT5E, se pueden usar enchufes CAT6 RJ45 para ello.
4. ¿Qué tipo de enchufes RJ45 se usan para cables Cat7? ¿Cómo hacer enchufes RJ45?
4.1 Cat7 enchufe:
Como se puede ver, elEnchufetiene una carcasa de escudo de metal.Cables Cat7Adopte un escudo de par de pares y luego una estructura general de escudo. Por lo tanto, los enchufes CAT7 RJ45 están protegidos, proporcionando una eliminación más efectiva de la diafonía entre pares.

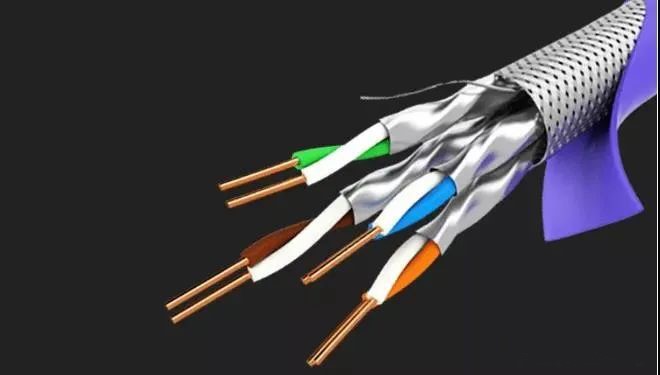

Cable Cat7
Enchufe
4.2 Termia de enchufes Cat7:
Herramientas requeridas:Cat7 rj45 enchufe, stripper de alambre, tijeras,herramienta, probador de cable.
Para una comprensión más vívida, hemos proporcionado un video para explicar el proceso de hacer enchufes CAT7 en detalle.
4.3 Aplicaciones de cables CAT7:
Los cables CAT7 generalmente se usan en escenarios que requieren transmisión de alta velocidad y alto ancho de banda, como videoconferencia, transmisión de transmisión de medios, llamadas de voz basadas en la red, computación en la red y redes de almacenamiento.
Debido a su compatibilidad con la transmisión de datos Ethernet 10/100/1000/10gbase-TX, también se usan ampliamente en cableado horizontal interior de alta demanda. Debido a sus fuertes capacidades de blindaje, los cables CAT7 son adecuados para protegidoscentros de datosy redes seguras.
Debido a su compatibilidad con la transmisión de datos Ethernet 10/100/1000/10gbase-TX, también se usan ampliamente en cableado horizontal interior de alta demanda. Debido a sus fuertes capacidades de blindaje, los cables CAT7 son adecuados para protegidoscentros de datosy redes seguras.
