Herramientas y habilidades de gestión de cables en centros de datos



Herramientas:clips de gestión de cables, Administradores de cables, bandeja de cablesujetadores, clips de cables, corbatas de cables, cinta eléctrica,Conectores RJ45y un conjunto completo de equipos de procesamiento de cables.

Especialmente importante: etiquetas de etiquetado





2.1. Use herramientas paragestión de cablesen lugar de manos.

2.2. Los conectores RJ45 deben encajar perfectamente con elcables de red.

2.3. Opta por clips de cable sobre lazos de cable siempre que sea posible.

2.4. Las etiquetas deben colocarse correctamente.



La forma en que los cables se gestionan en ungabinete de servidorse determina en gran medida en la etapa de diseño de la estructura del gabinete. Para el cableado de gabinete estándar, existen varias técnicas:



3.1. Usarestantes de gestión de cables. Básicamente, estas son 1U o menos piezas de chapa con N número de dientes de longitudes variables, dependiendo del tamaño del equipo de red y el radio de curvatura requerido para los cables.

3.2 Utilice puentes de cable. Estas son estructuras sobresalientes y en forma de puente dentro delestante de servidorque ayudan a administrar cables. Las ubicaciones comunes para los puentes de cable incluyen particiones de gabinete, montantes y tiras de montaje en agujeros cuadrados donde se instalan dispositivos.

3.3 Emplear carretes de devanado de cables. Similar en concepto a bastidores de gestión de cables, estos se usan típicamente para organizarfibras ópticaspara equipos de comunicación.

3.4 Haga un buen uso de los ojales de cable al enrutar cables. Una arandela de cable se refiere a los espacios de enrutamiento de cable designados en placas de partición dentro de diferentes compartimentos de un gabinete. Por lo general, se encuentran donde se encuentran dos compartimentos aislados, como donde el equipo y los compartimentos de la batería están separados.

3.5 Use corbatas y etiquetas de cable. Como se mencionó anteriormente en los métodos básicos, esto es importante para una fácil identificación y mantenimiento del cable, con la flexibilidad de los lazos de cable y la claridad de los cables etiquetados.



3.6 A continuación, analizaremos el proceso de administración y etiquetado de cable en el centro de datos:





Dentro de lo mismoIDC (Centro de datos de Internet), usando lo mismoestante de redLas especificaciones, la gestión de cables debe ser consistente para facilitar las operaciones y el mantenimiento de rutina. Los dispositivos de red básicos, los dispositivos internos de acceso a la red y los dispositivos de acceso a la red de administración deben tener cables ordenados. Fibras ópticas ycables Ethernetno debe obstruir las ventilaciones de aire de los dispositivos de red. Los cables no deben dejarse demasiado tiempo en la parte inferior de laestantería; Las etiquetas en fibras ópticas y cables Ethernet deben estar claras. La práctica de insertar fibras y cables Ethernet en la parte frontal de los dispositivos de red debe permanecer uniforme. Use lazos de cable (no el tipo blanco fijo) para agrupar los cables cuidadosamente en el lado trasero de los dispositivos, manteniendo los cables de alimentación y los cables de red organizados y separados para mantener una sensación de coherencia.



Para el equipo de red central en el IDC, especialmente los dispositivos centrales internos conectados a una gran cantidad de TOR (interruptores de la parte superior), habrá más fibras ópticas. La disposición de estas fibras debe estar ordenada y no entrecruzarse al azar. Mantener el gabinete perfectamente conectado es uno de los puntos clave en los estándares de cableado de equipos de red. El diagrama de instalación demuestracables de fibra óptica:





Las fibras ópticas deben enrutarse verticalmente desde el lado izquierdo o derecho del dispositivo, asegurando no bloquear los respiraderos. Las fibras deben estar agrupadas conVelcro TIESA intervalos (nota: no use corbatas blancas), sin ser demasiado apretado y mantener el radio de curvatura entre 100 y 130 grados, típicamente alrededor de 110 grados. Esto permite la holgura para un fácil manejo. Las etiquetas deben colocarse claramente y no deben bloquear la visibilidad cuando se conectan a los puertos del dispositivo.



Los interruptores de acceso de red internos se colocan en la parte superior del estante. Las fibras MPO de 40 g deTor Switchesestán vinculados al núcleo de la red interna, mientras que los cables 10G-AOC están seguidos a los servidores. Los interruptores de OIT con puertos 1G o 10G están vinculados al núcleo de la red de administración, con los puertos Gigabit enlacados a los servidores. Dos gabinetes dentro del centro de datos comparten un Tor interno y un interruptor de acceso de OIT (empleando 5- cables de medidor dentro de los mismosgabinete de redy 8- cables del medidor para los adyacentes), con aproximadamente 18 servidores colocados en cada gabinete. El diagrama indicativo muestra la disposición de cables de red y cables de fibra óptica:

Los cables de los interruptores de acceso internos están organizados por ungerente de cable, agrupando cada cuatro cables de red con lazos, cada uno etiquetado de forma única.Fibras ópticasno debe tener longitudes excesivas y mantener un radio de curvatura apropiado con etiquetas claramente fijadas, distinguiendo fibras elevadas a diferentes núcleos mediante el uso de etiquetas de diferentes colores.



Los cables de interconexión entre el equipo de red dentro del centro de datos requieren enrutamiento de la bandeja de cables (excepto dentro de un solo gabinete). El diagrama indicativo del enrutamiento de fibra dentro de las bandejas de cable es el siguiente:

Como se muestra, las fibras ópticas y los cables Ethernet dentro de la bandeja de cable deben colocarse por separado y cuidadosamente, agrupándolos periódicamente con tiradas para retener una disposición estética.



Dentro del gabinete (regulargabinetes de servidor), Existen principalmente cables AOC de red internos, cables de red de administración de OIT y cables de alimentación. En consecuencia, hay un número significativo de cables dentro de un solo gabinete, y cada tipo de cable debe ser atado y enrutado a los lados del gabinete. Las siguientes imágenes ilustran:

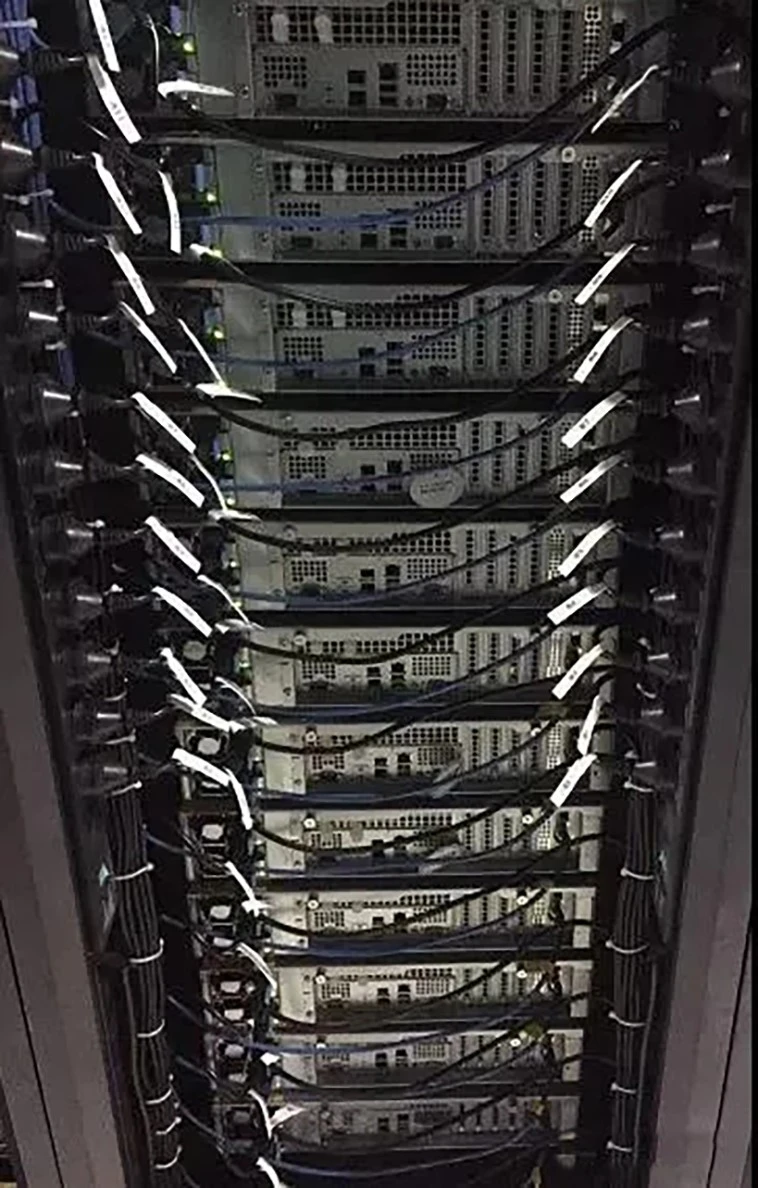

Diferentes cables se distinguen por diferentes colores, por ejemplo, cables de red internos: azul, cables de ILO: gris, cables de alimentación: negro. Las longitudes de cable reservadas no deben ser lo suficientemente excesivas como para alcanzar de un lado de la PDU al otro, ya que las longitudes excesivas pueden complicar el manejo y tener un mal impacto en el cableado del entierro. Los requisitos de enrutamiento y agrupación de cable entre dos servidores se presentan en las imágenes a continuación: (dado que los cables Ethernet pueden causar interferencia electromagnética, es esencial para segregar cables de alimentación de los cables de red).
