¿Se puede conectar un interruptor de gigabit a un cable de red de 100 Mbps?
Dejar un mensaje
Muchos amigos han preguntado si un interruptor de gigabit se puede conectar a un cable de red de 100 Mbps. Este tema también se ha discutido entreCobteLos ingenieros antes. En nuestra LAN del hogar, el medio de transmisión es típicamente de 100 Mbpscables de red, y hay otro utilizado comúnmente, el cable de red Gigabit. ¿Cuáles son las diferencias de uso entre los dos? ¿Cuáles son las diferencias en las prácticas de 100Mbps ycables de red de gigabit? Hoy, resumiremos el contenido de las conexiones de cable en este tema.

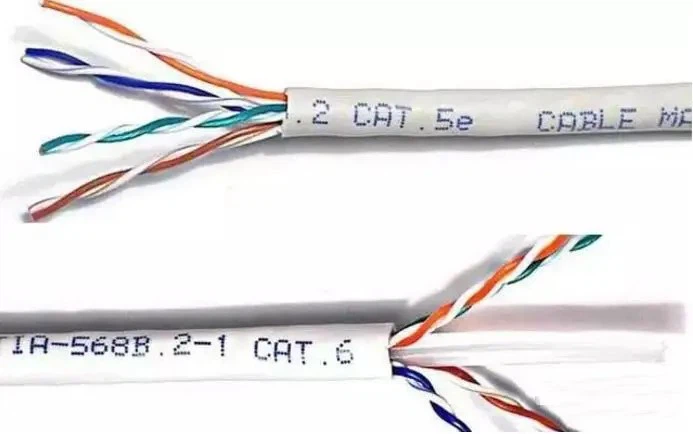

La comparación de la estructura del cable Cat5e y Cat6
Según la clasificación de los cables de red, todos los cables de red tienen identificadores de tipo en sus vainas externas. Cat5 y Cat5e representan la categoría 5 yCables de categoría 5E, que son los cables de red de 100 Mbps a los que nos referimos;Cat6 y Cat6arepresentar el gato 6 yCables de gato 6a, que son los cables de la red Gigabit. De hecho, Gigabit también puede usar cables de categoría 5E, pero recomendamos usarCables de categoría 6Porque la calidad y el rendimiento de los cables varían. Usar cables de categoría 5E para Gigabit no es muy confiable.
En términos de uso, no hay diferencia entre Gigabit y los cables de red de 100Mbps. Los cables de red Gigabit son totalmente compatibles con redes de 100 Mbps. Por supuesto, la velocidad de transmisión de los cables de red de 100 Mbps no es tan alta como la de Gigabit, por lo que no pueden ser compatibles hacia arriba. Es decir, en un entorno de red doméstica, se pueden usar 100Mbps y cables de red Gigabit. El uso de los cables de la red Gigabit elimina la molestia de volver a cablear al actualizar la banda ancha del hogar, pero son significativamente más caros.
Aquí hay algunos ejemplos comunes:
El interruptor principal de Gigabit, conectado a un submario de Gigabit, usaCable de gato 6(Cat6).
El interruptor principal de Gigabit, conectado a un subwitch de 100Mbps, usaCable de gato 6(Cat6).
El interruptor principal de Gigabit, conectado a un nuevo servidor, usa el cable CAT 6 (CAT6).
El interruptor principal de Gigabit, conectado a un servidor antiguo, usa CAT 5 (CAT5E), que se ejecuta a 100 Mbps.
El sub-switch Gigabit, conectado a una nueva máquina, usa el cable CAT 6 (CAT6) si el presupuesto permite, al menos CAT5E.
Sub-switch de 100Mbps, conectado a una máquina antigua, usa Cat 5e, si ya existe, puede permanecer sin cambios; Si la calidad es demasiado pobre, debe cortarse y volver a cablear con CAT5E.
En términos de métodos de transmisión de datos, el núcleo de un100Mbpscable de redes 8 núcleos, pero solo 4 de ellos se usan para cargar y descargar, mientras que un cable de red Gigabit necesita usar los 8 núcleos.

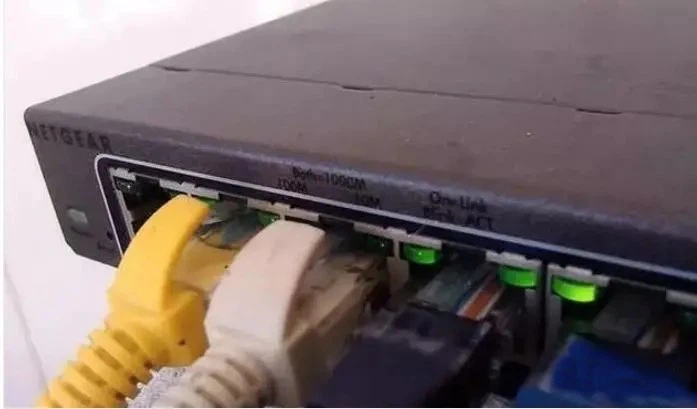

Como se muestra en la figura a continuación, cada puerto de red tiene dos luces verdes a la izquierda y a la derecha. La luz izquierda indica una velocidad de 100 Mbps, la luz derecha indica una velocidad de 10 Mbps y ambas luces indican una conexión a un dispositivo de 1000Mbps. Por supuesto, el interruptor, el cable de red y el dispositivo conectado al interruptor, todos los soportan 1000Mbps, y la luz de 1000Mbps solo se iluminará.

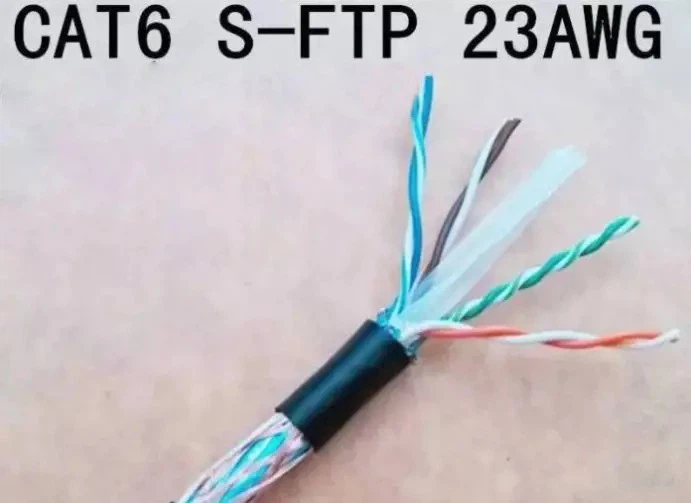

Además, los núcleos de un cable de red Gigabit están dispuestos con un marco de plástico en forma de cruz en el medio para separar los cuatro grupos de 8 núcleos. Esto no está presente en cables de red de 100 Mbps, lo que hace que la práctica decables de red de gigabitmás difícil.
Entonces, surge la pregunta:
Más de lo que un amigo ha preguntado, ¿puedo usar un interruptor Gigabit con un cable de red de 100 Mbps?
Un interruptor de gigabit se puede conectar a un cable de red de 100 Mbps, pero solo se pueden usar 100Mbps en esta línea, y no puede alcanzar el nivel de gigabit.
Tanto los cables de red Gigabit y 100Mbps usan el estándar T586B. (A menos que se necesiten cables cruzados entre los dispositivos).
Para lograr la velocidad de gigabit al conectarse a un interruptor de gigabit, es mejor usar el cable Cat 6. El cable CAT 5 no es adecuado, y el cable CAT 5e depende de la calidad del cable y la distancia de transmisión.

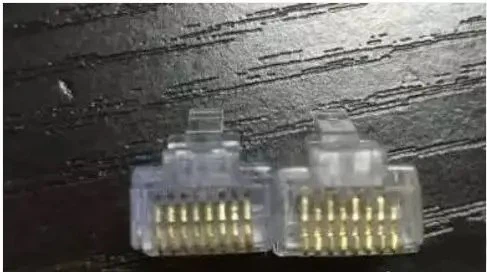

Son los métodos para hacerConectores RJ45¿Para los cables de red de 100Mbps y Gigabit lo mismo? La respuesta es sí, los métodos son exactamente los mismos.
Sin embargo, al probar un cable de red Gigabit, es necesario probar que todos los cables 1-8 están completamente conectados, porque todos los 8 núcleos de un cable de red Gigabit están funcionando.
Revisemos el rendimiento del cable CAT 6:
Cable CAT 6: la frecuencia de transmisión de este tipo de cable es de 1MHz a 250MHz. El sistema de cableado CAT 6 debe tener un gran margen de PS-ACR (atenuación de suma de potencia a relación de diafonía) a 200MHz, proporcionando el doble de ancho de banda de CAT 5E. El rendimiento de transmisión del cableado CAT 6 supera con creces el de los estándares CAT 5E y es más adecuado para aplicaciones con tasas de transmisión superiores a 1 Gbps. Una diferencia importante entre CAT 6 y CAT 5E es la mejora en la diafonía y el rendimiento de la pérdida de retorno. Para las aplicaciones de red de alta velocidad Full-Duplex de nueva generación, el excelente rendimiento de pérdida de retorno es extremadamente importante. El estándar CAT 6 elimina el modelo de enlace básico, adoptando una topología de estrella con las distancias de cableado requeridas: la longitud de enlace permanente no puede exceder los 90 m, y la longitud del canal no puede exceder los 100 m.
Si confirma que el hardware funciona normalmente, intente configurar uno o dos puertos Gigabit en 100Mbps Full-Duplex o medio-dúplex para una mayor estabilidad.
