¿Cuántos cables de red puede acomodar cada tipo de conducto de PVC?

Los clientes siguen preguntando a COBTEL sobre el paso de cables a través de ductos de PVC, siendo la pregunta más común: ¿cuántoscables de red¿Se puede pasar por un solo conducto de PVC?

El área de la sección transversal total de los cables dentro de un conducto de PVC no debe exceder el 40% del área de la sección transversal interna del conducto. Superar el 40% hace que sea mucho más difícil tirar-especialmente en conductos enterrados, donde la alta resistencia podría impedir que los cables pasen. Si no puede pescarlos y no puede rehacer el trabajo, todo el trabajo se desperdicia.

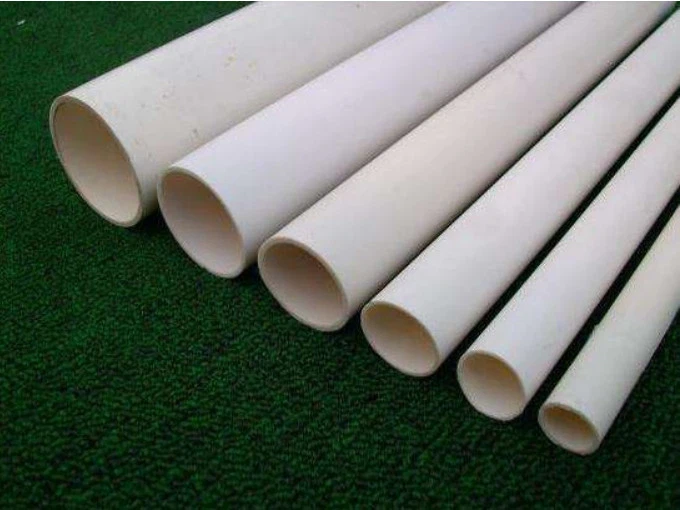

Al pasar el cable de red a través de conductos de PVC, se utilizan tanto Cat 5 como Cat 6. Dado que Cat 5 no es muy común hoy en día, nos centraremos en Cat 5e y Cat 6, y veremos cuántos cables caben en varios tamaños de conductos de PVC.

Diámetro del conductor Cat 5e / Cat 5: 0,511 mm|Área de sección transversal: 19,625 mm²|Área del cuadro delimitador: 25 mm²

Debido a que el área del cable debe permanecer por debajo del 40 % del área del conducto, veamos la cantidad de cables para proporciones de llenado del 25 %, 30 % y 40 %.

Los cálculos son precisos, por lo que algunos resultados incluyen decimales. En la práctica, siempre redondoabajoal cable entero más cercano.

Diámetro del conductor Cat 6: 0,574 mm|Área de sección transversal: 30,1754 mm²|Área del cuadro delimitador: 38,44 mm²
Al igual que arriba, verificaremos la cantidad de cables para relaciones de llenado del 25%, 30% y 40%.

Tenga en cuenta que Cat 5e y Cat 6 tienen diferentes áreas de sección transversal.-Cat 6 es más gruesa. Eso significa que, para el mismo tamaño de conducto, puede colocar menos cables Cat 6 que cables Cat 5e.

En proyectos reales, además de conductos de PVC, también utilizamos PVC.bandeja de cables. La proporción de llenado recomendada para cables en bandeja es del 30 al 50 %. Comprobemos también la capacidad de las bandejas de PVC habituales. Veremos cuántos cables Cat 5e y Cat 6 caben al 30% y al 50% de llenado.

En la práctica, un buen objetivo es una tasa de cumplimiento de alrededor del 40 %-, por lo que se debe mantener entre el 30 % y el 50 %.
