El cable de parche, como accesorio esencial en la conexión de red, también es un accesorio que todos los ignoran fácilmente.
Si el cable de parche no se elige con cuidado, afectará la velocidad de todos los dispositivos conectados por el cable de parche. Por ejemplo, si el enrutador es Gigabit Ethernet, la banda ancha en el hogar es de 200 Mbps y, como resultado, se elige un cable de parche de 100 Mbps para la conexión. Entonces, la velocidad de red final será de solo 100 Mbps, y el cable de parche se convierte en el cuello de botella en todo el sistema de red.
1. Clasificación de cables de parche
Los cables de parche actuales se clasifican principalmente en la Categoría 5, la categoría 6, la Super Categoría 6, la categoría 7 y la categoría 8.
En un entorno de uso doméstico normal, la categoría 5 y la categoría 6 también pueden admitir hasta 10 gigabit. Cuanto mayor sea el nivel, más estable será el soporte de 10 gigabit.
Clasificación de cable de parche
2. TYpes decables de parche
El cable de parche que llamamos generalmente se conoce como el cable de par retorcido. El material principal del cable de parche es el cobre, cada uno de los 2 conductores de cobre aislados retorcidos en pares en sentido antihorario. Los estándares del cable de parcheestipular para envoltura relación. En general, el cable inferior generalmente tiene un descuento de calidad en el material y la relación de envoltura,elLas consecuencias son que la distancia de transmisión del cable está cerca, y la velocidad de la red no está a la altura.
El cable de parche también se divide en par torcido blindado (STP) y par retorcido sin blindaje (UTP)
2.1 Par de retorcidos protegido (STP).
El exterior está envuelto por una capa de trenzas de metal para reducir la radiación y evitar la diafonía. También tiene una alta tasa de transmisión de datos, pero es más costoso y más complicado de instalar.

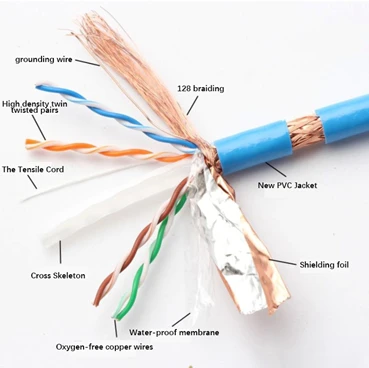

Par de pares retorcidos stp
2.2 Par de retorcidos sin blindaje (UTP)
El cable UTP no tiene material de blindaje de metal, con solo una capa de chaqueta de PVC aislante envuelta. Es relativamente económico y flexible en términos de instalación. Excepto por algunas ocasiones especiales (por ejemplo, áreas graves de radiación electromagnética), los cables UTP se usan con mayor frecuencia, y la mayoría de los cables de parche que utilizamos también son cables UTP.
3. Categoría 5 Cat5e
Los cables de la categoría 5 se identifican como CAT5E, con una frecuencia de transmisión de 100MHz y una velocidad de transmisión de 1000Mbps, que soportan las redes Gigabit.
Hay 4 pares de alambre retorcidos y 1 alambre de tracción en el cable Cat5e.
El cable Cat5e tiene un diámetro de cobre desnudo de 0. 51 mm y un diámetro exterior de alambre aislado de 0. 92 mm. El diámetro del cable es de 5 mm.

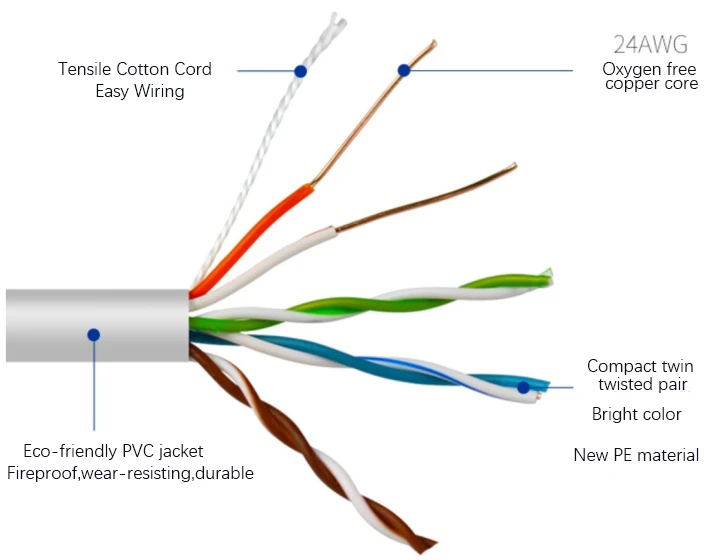

CABLE CAT5E LAN

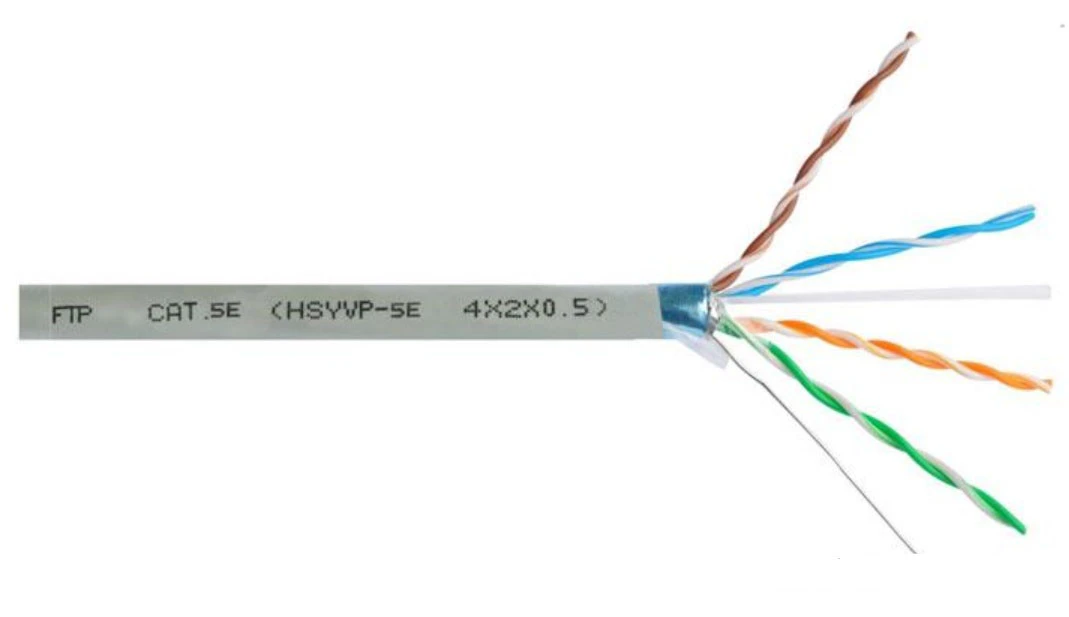

CABLE CAT5E LAN

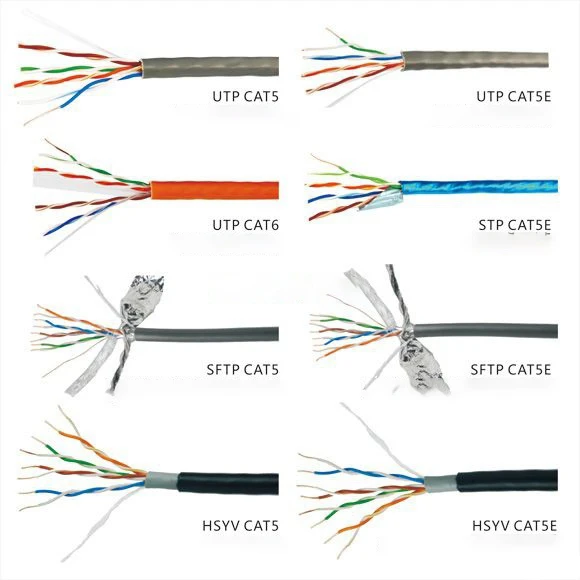

La categoría principal de cable Cat5e
4. Categoría 6: CABLE CAT6 LAN
El cable Cat6 LAN tiene una frecuencia de transmisión de 250MHz y una velocidad de transmisión de 1000Mbps, y admite redes Gigabit. Según las pruebas, el cable de parche Cat6 puede admitir una red de 10 gigabit a una distancia de 55 metros.
En comparación con los cables CAT5E, se ha agregado un esqueleto cruzado, colocando cuatro pares de torcer en cuatro ranuras del esqueleto cruzado, mientras que el diámetro del cable es más grueso.
El cable Cat6 LAN tiene un diámetro de cobre desnudo de 0. 57 mm y un diámetro de cable de núcleo de 1.02 mm. El diámetro del cable es de 6.53 mm.

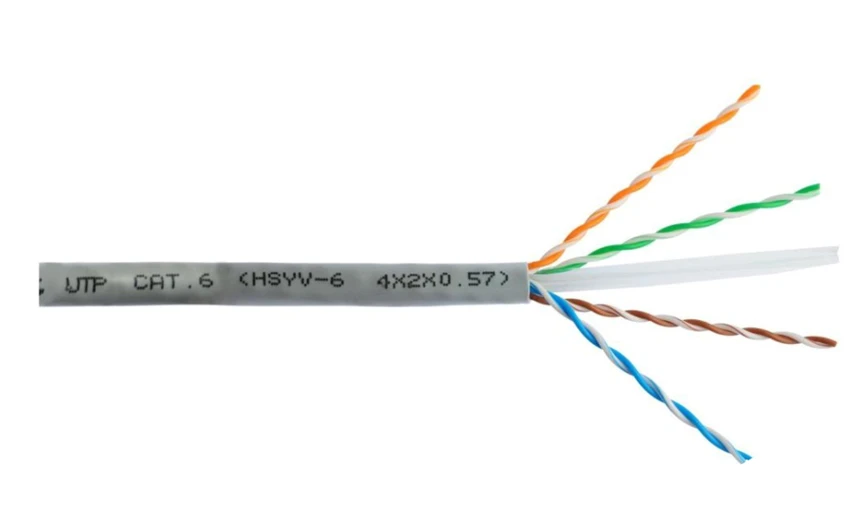

Cable de lan cat6
5. CABLE DE LAN CAT6A.
El cable LAN CAT6A tiene una frecuencia de transmisión de 500MHz y una velocidad de transmisión de 10 Gbps, que admite 10 redes de gigabit.
CATECTURA 6 CABLE CABLO CAT6A
6. CABLE CAT7/CAT7A LAN
El cable Cat7 LAN tiene una frecuencia de transmisión de 600MHz y una velocidad de transmisión de 10 Gbps y admite 10 redes de gigabit.
El cable LAN CAT7A tiene una frecuencia de transmisión de 1000MHz y una velocidad de transmisión de 10 Gbps y admite 10 redes de gigabit.
El cable de parche CAT 7 es un cable escudo de núcleo 8-. A diferencia de los cables blindados ordinarios, en los cables CAT 7, cada par de cables tiene un escudo y cuatro pares de cables juntos tienen una capa de blindaje grande común.
Cada par tiene un escudo (generalmente un escudo de aluminio de metal) y hay un escudo común (generalmente trenzas de metal) fuera de los 8 núcleos, con la misma interfaz que RJ -45. CAT7 CABLE S/FTP CAT.7 tiene una frecuencia de transmisión máxima de 600MHz, y la frecuencia de transmisión del cable Cat7e puede alcanzar 1000MHz.
CABLE CAT7 LAN
7. CABLE DE LAN CAT8.
El cable Cat8 LAN está doble blindado (SFTP) como el cable Cat 7 LAN. Tiene 4 pares de cables retorcidos, una frecuencia súper alta de 2000MHz y una velocidad de transmisión de hasta 40 GB/s. Sin embargo, su distancia de transmisión máxima es de solo 30 m, por lo que generalmente se usa para conectar servidores, interruptores, paneles de parche y otros equipos en centros de datos de corta distancia. Aunque la distancia de transmisión del cable Cat8 LAN es corta, la velocidad de transmisión y la frecuencia de ancho de banda del cable CAT8 es mucho mayor que la de otras categorías. Se usa principalmente como un cable de parche para la interconexión de equipos de red.
CATECTOR CATE8 CAT8 CABLE DE LAN
8. Diámetro de alambre
Además de la categoría de cable, el cable también está marcado con el AWG. Esta es la identificación del diámetro del cable.
Calibre de cable
AWG: medidor de alambre americano. Indica el número de agujeros que el cable debe pasar antes de que forme su diámetro final. Cuanto mayor sea el número, mayor grado del orificio que el cable tiene que pasar, y menor será el diámetro del cable.
El hecho de que el número delante de AWG sea pequeño significa que el diámetro del cable es grande y el cable es grueso, lo que significa que el cable tiene una menor resistencia y generalmente tiene un precio más alto.
El grado más alto de la categoría del cable significa que el cable es más grueso y está hecho de mejor material, lo que también significa un costo más alto, cables más duros y mayores dificultades de construcción.
9. Estándares de cableado para cables de parche
Hay 8 colores de cables centrales: verde, azul, naranja, marrón,
verde blanco, azul blanco, naranja blanca y marrón blanco.
El estándar de cableado más común es 568B, y ambos extremos del cable son estándar 568B.
568a Estándar: verde blanco, verde, naranja blanca, azul, azul blanco, naranja, marrón blanco, marrón
568b estándar: naranja blanca, naranja, verde blanco, azul, azul blanco, verde, marrón blanco, marrón

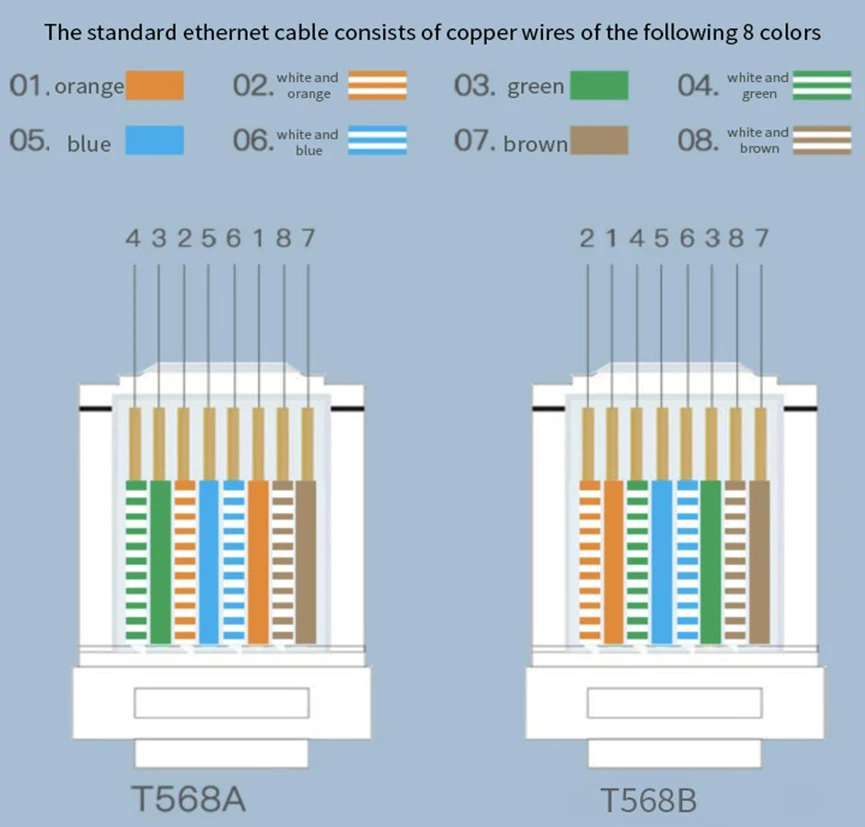

Secuencias de cableado 568a y 568b
La forma correcta de verificar la secuencia del cable es mirar el cable de izquierda a derecha, con la metralla de enchufe hacia abajo y el lado con la metralla hacia afuera, como se muestra a continuación.

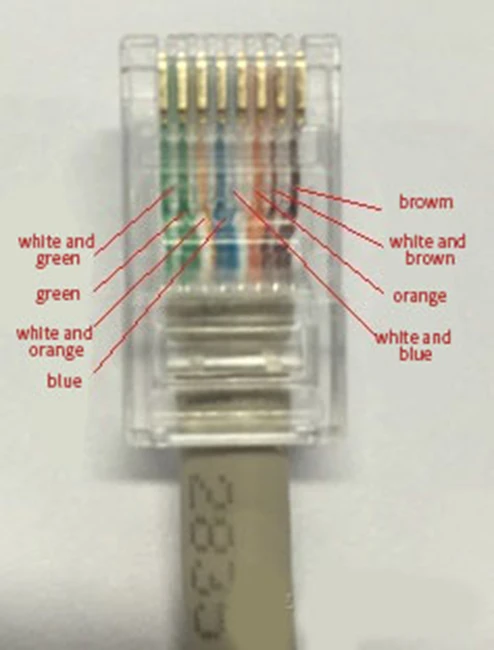

568A

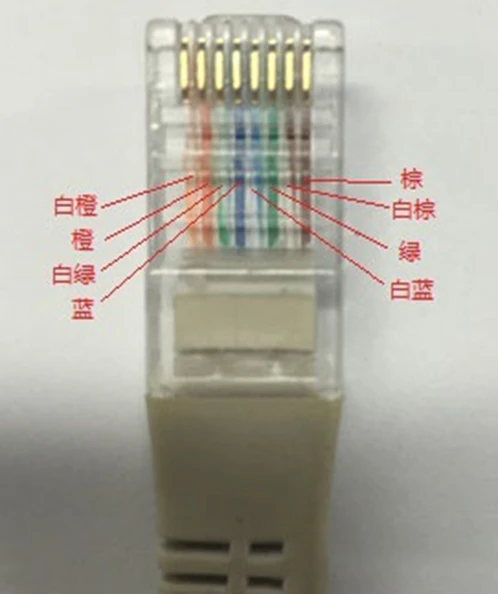

568B
Para Ethernet 100Base, solo se utilizan cuatro cables, 1, 2, 3 y 6. Para Gigabit, 10 Gigabit, redes Poe (alimentadas sobre Ethernet), se están utilizando los 8 cables. Entonces, al cablear, debe asegurarse de que los 8 cables de los 8 núcleos estén disponibles.
En el proceso de construcción, debemos decir que no a la práctica de dividir 1 cable en 2 cables.
La función de cada cables de núcleo
Para los módulos, el cableado debe hacerse de acuerdo con las etiquetas de secuencia de alambre del módulo.
Módulos de red
10. Prueba informes de cables de parche.
El informe de la prueba profesional para los cables de parche es de la prueba de Fluke. Si hay un informe de prueba de Fluke del cable de parche disponible, significa que se puede garantizar la calidad del cable de parche.
Probar informes de cables de parche de Fluke
11. Conjuntos de cables
Los conjuntos de cable de parche producidos por los fabricantes se utilizan principalmente para conexiones de corta distancia, como enrutador a computadora, gato óptico a enrutador, enrutador para cambiar, etc.
Simplemente elija la longitud adecuada. Para los escenarios de uso doméstico, los cables de parche CAT6 y Cat6a están bien. Si hay requisitos más altos, también puede elegir CAT 7 Patch Cables.
Los cables de parche demasiado largos deben almacenarse bien, y al almacenar los cables, evite la colegia excesiva y excesiva.
Si está buscando una calidad premium, puede elegir cables Cobtel Patch. Es un producto de alta gama con mano de obra exquisita y excelente calidad.
Los coloridos conjuntos de cables de Cobtel, con su excelente mano de obra y colores vibrantes, con un rendimiento de transmisión de 10 gigabit bajo su hermosa apariencia. Es la elección perfecta para los jugadores de alta gama.
12. Cables de parche de ingeniería
Los cables de parche de ingeniería se utilizan para el cableado general de la red en eldecoración familiarSe recomienda a los usuarios domésticos para usar el cable Cat6 LAN directamente cuyo precio es un poco más caro que el cable Cat5e, lo que puede reducir los problemas de interferencia causados por un cableado largo excesivo.
Para cables de parche de alta calidad, recomendamos el cable de parche Cobtel. Excelente calidad, la elección de alta gama.
Cobtel, fundada en 2006, se especializa en infraestructura de Internet y es un reconocido fabricante de comunicaciones y productos de cableado integrados. La excelente calidad del cable la convierte en una opción de alta gama para muchos usuarios y locales comerciales, las fábricas de Cobtel están certificadas ISO 9001 para garantizar la calidad del cable LAN producida. El cable puede funcionar bien en un entorno desde -10 grados hasta 60 grados, resistentes a altas temperaturas y corrosión. Puede admitir los requisitos de la fuente de alimentación POE ++ y 100W. Los cables del núcleo están hechos de más del 99.9% de cobre sin oxígeno puro, que es antioxidación y anticorrosión para una conexión más estable y un menor retraso de transmisión. El cable LAN también adopta una longitud lay única para reducir aún más la interferencia entre los pares retorcidos y mejorar la capacidad anti-interferencia de los pares de cables. Puede admitir de manera estable la transmisión de 10 gigabit. El diámetro del cable es mucho más delgado que los normales, lo que hace que sea más fácil pasar los cables del núcleo mientras termina con enchufes. Además de la prueba de Fluke, el cable también ha pasado la prueba de certificación identificada por otras organizaciones de terceros, como ETL y ROHS.
13. Herramientas relacionadas con el cable de parche de bricolaje
13.1 conector RJ45
Conector RJ45Varía con los tipos de cables de red, debe elegir el conector RJ45 que coincida con el cable de parche.
El conector CAT 7 RJ45 tiene una carcasa de blindaje de metal, ya que los cables CAT 7 LAN son estructuras blindadas, la carcasa de blindaje de metal puede reducir la diafonía entre los pares de cables.
13.2, placas frontales/módulos de red
El módulo de red se usa en las placas frontales 86 y el cable de parche está conectado al módulo.
Mientras termina los cables de parche con el módulo, debe seguir las etiquetas de color en el módulo para golpear el cable del parche.
Los módulos de red también deben coincidir con la categoría de cable de parche, los módulos más utilizados son los módulos Cat5e y Cat6.
13.3, extensor de cable de parche:
Los extensores de cable de parche se utilizan para extender los cables de parche. Cuando el cable de su parche no es lo suficientemente largo, puede extenderlo usando un extensor de cable, donde el cable del parche enchufa ambos extremos del adaptador. Sin embargo, la longitud total del cable no debe exceder los 100 metros.
Adaptadores de cable de parche para extender la longitud de los cables de LAN
13.4, alicates de engarzamiento
Los alicates de engarzamiento también deben coincidir con la categoría del cable de parche. Los alicates de enmascaramiento comunes solo se pueden usar para hacer cables de parche de Cat7 y debajo.
13.5, probador de cable de parche
Se utiliza para probar la conectividad del cable de parche. Es una herramienta esencial para un ingeniero de bajo voltaje.
14. Cómo hacer un cable de parche
Mientras usa los alicates de enrollamiento para terminar el cable de parche con un conector Ethernet. Necesitamos tener mucho cuidado al cortar la chaqueta del cable, no cortar demasiado profundo para proteger la piel externa de los cables del núcleo de que se dañe.
El método para hacer un cable de parche
15. Preguntas frecuentes sobre cables de parche.
15.1, ¿cómo reemplazo el cable de parche instalado por el desarrollador inmobiliario?
Si el desarrollador inmobiliario ya ha instalado cables de parche Cat5, intente reemplazarlos con cables Cat5e o Cat6.
Primero puede extraer el cable de parche preconstruido del desarrollador de bienes raíces de la tubería y volver a colocar el cable Cat6 en la tubería.
La herramienta utilizada es un enhebrador. Simplemente siga las instrucciones escritas en el rosero. Sea paciente mientras está enhebrado y no use la fuerza bruta, ya que esto puede hacer que el cable se atasque.
Instrucciones sobre cómo usar el enhebrador
15.2, ¿se puede extender el cable del parche?
Si el cable de parchereservadono es lo suficientemente largo o dañado, puede usar el adaptador de cable de parche para extenderlo, no olvide terminar el
Cable de parche con conectores RJ45.
15.3, fijación de cables de parche expuestos
Si necesita instalar los cables de parche expuestos más tarde, puede usar el fijador o el retenedor para arreglar el cable para evitar el desorden.
15.4, extensión de puerto RJ45
Si el puerto de red RJ45 no es suficiente y necesita conectar más dispositivos de red, debe usar el conmutador como extensor. El interruptor es económico y se recomienda elegir un interruptor de hierro para una mejor disipación de calor.
16. Resumen
Para los usuarios domésticos, el cable de red instalado en la pared debe ser al menos un cable CAT5E, y si es un cable Cat5, es imprescindible reemplazarlo. Si desea que la red alcance la velocidad de 10 gigabit, debe usar al menos un cable Cat6. Si necesita una red 10G, puede instalar Cat6a, Cat7 Network Cable u Fiber óptico.
