Normas de cable de red: TIA, EIA, ISO11801, EN50173

En el artículo de hoy, discutiremos algunos cable de red nacional e internacional estándares y especificaciones relacionadas concables de red.

Nos centraremos en seguir los estándares de cable de red: TIA, EIA, ISO11801, EN50173

1. ¿Qué estándares se aplican a los cables de red?



Organizaciones como la Comisión Electrotécnica Internacional (IEC) y la Asociación de la Industria de Telecomunicaciones (TIA) han establecido estándares para el cableado de red, como la serie TIA/EIA -568. Estos estándares establecen una distancia de transmisión máxima de 100 metros paracables de pares retorcidos(por ejemplo, Cat5e, Cat6, Cat6a) para garantizar que se cumplan las métricas de rendimiento como la velocidad de datos y la velocidad de error.

En China, el nacionalcable de redEstándar para IS GB/T 11818-2002. Según este estándar, los cables de red se dividen principalmente en cinco categorías. Los diferentes tipos de cables de red tienen diferentes velocidades de transmisión y rangos de frecuencia, lo que los hace adecuados para varios escenarios y requisitos de transmisión. El estándar especifica la estructura, la forma, los requisitos técnicos, los métodos de prueba, el embalaje y el etiquetado de los cables de red. Según este estándar,cables de red se dividen principalmente en cinco categorías: Cat5,Cat5e, Cat6, Cat6a, yCat7. Los diferentes tipos de cables de red tienen diferentes tasas de transmisión y rangos de frecuencia, que satisfacen las necesidades de varios escenarios.



El estándar ISO/IEC 11801, "Tecnología de la información - cableado genérico para las instalaciones del cliente", es mantenida por el comité ISO/IEC JTC1 SC25. Este estándar describe cómo diseñar un genéricocableado estructuradoSistema para múltiples aplicaciones de red, que también se pueden utilizar para sistemas de control, automatización industrial, HDBase-T y otras aplicaciones. Los niveles de rendimiento y las distancias de transmisión depar de pares retorcidosyfibra ópticaEl cableado está claramente definido en este estándar.



EN 50173 (o celenecen 50173, "Tecnología de la información - Sistemas de cableado genérico") es un estándar europeo similar a ISO 11801 pero más estricto. Por ejemplo, los cables de pares retorcidos se usan típicamentebajo humo, halógeno ceromateriales.



2. Estándar IEC/TIA 568 para cables de red



El estándar TIA 568 (también conocido como ANSI/TIA 568, "Tecnología de la información - Cableado de instalaciones del cliente") es un estándar norteamericano desarrollado por TIA, que define las normas de cableado de telecomunicaciones para edificios comerciales. El estándar especifica varias categorías de cableado de pares retorcidos y sus frecuencias, incluidos Cat5E (100MHz), CAT6 (250MHz), Cat6a (500MHz) y Cat8 (2000MHz). Típicamente, la resistencia del enlace de red bajo este estándar es de 150Ω. La mayoría de los técnicos conocen este estándar debido a las secuencias de cableado 568A y 568B.

Sin embargo, el estándar IEC/TIA 568 cubre mucho más, incluyendo:

- La composición de los sistemas de cableado estructurados

- Elementos de diseño de varios subsistemas en sistemas de cableado estructurado

- Selección de productos para varios subsistemas en sistemas de cableado estructurado

- Niveles de rendimiento de sistemas de pares retorcidos equilibrados

- Niveles de rendimiento de los sistemas de fibra óptica

- Diseño de sistemas de cableado estructurados para edificios comerciales



El estándar ansi/tia/eia {0}}. B estándar fue reemplazado por ANSI/TIA -568. C en 2009. ANSI/TIA -568. C se divide en cuatro partes: - ANSI/TIA {{5}. ANSI/TIA -568. C.1: Estándar de cableado de telecomunicaciones para edificios comerciales - ANSI/TIA -568. C.2: par de pares de telecomunicaciones de pares equilibrados cableados y conectar el estándar de hardware - ANSI/TIA {{14}. C.3:Fibra ópticaEstándar de hardware de cableado y conexión [1]



3. Normas ISO 11801 y EN 50173 para cables de red



ISO 11801 es un estándar genérico reconocido a nivel mundial para el cableado estructurado, ampliamente aplicable al cableado de edificios comerciales, cableado industrial, cableado de viviendas,centro de datoscableado e instalaciones de servicio de construcción cableado. Similar al estándar TIA 568, los cables de pares retorcidos equilibrados bajo este estándar usan materiales de aislamiento termoplástico; Sin embargo, la resistencia del enlace de red bajo este estándar es de 100Ω.

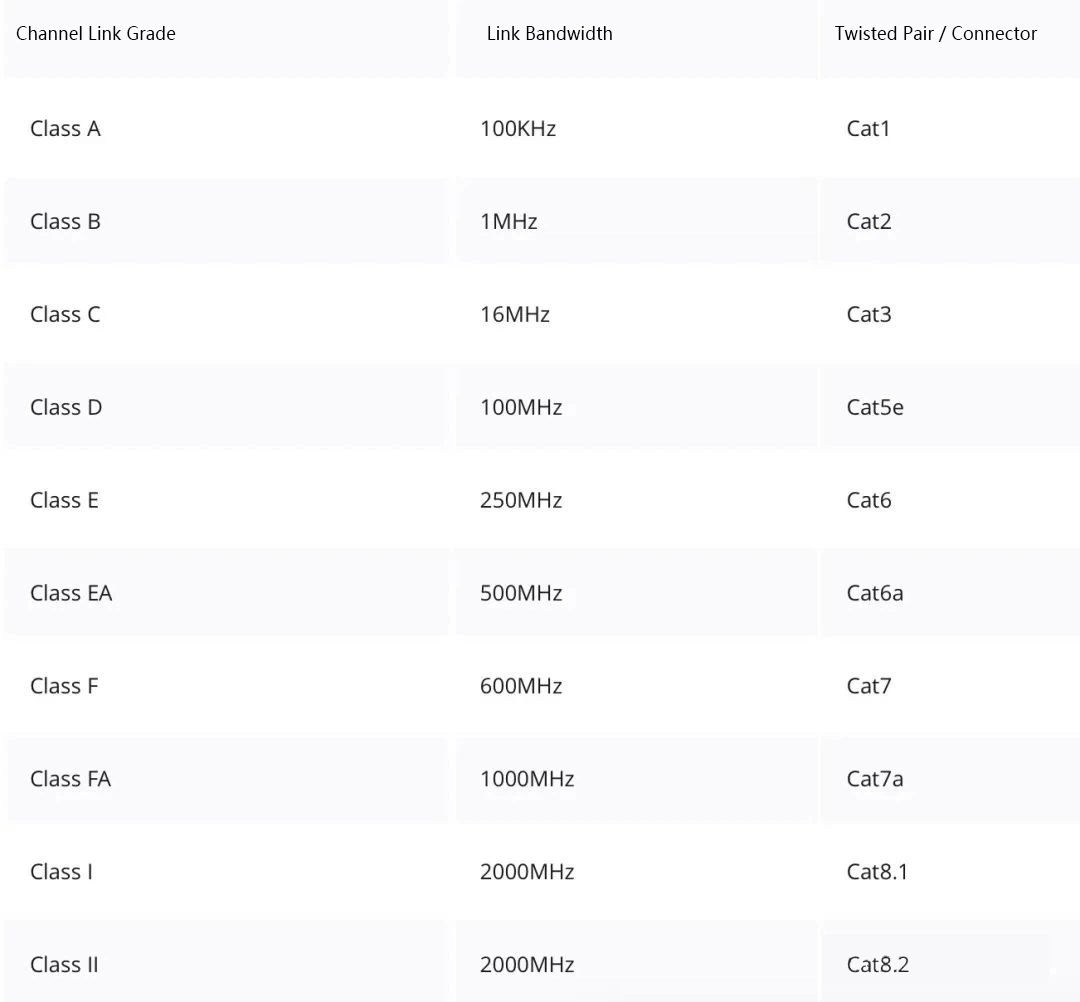

La siguiente tabla muestra la correspondencia entre las calificaciones del enlace del canal y el par retorcido/conector RJ45Grados.



La serie estándar EN 50173 incluye cinco partes (EN 50173-1 a EN 50173-5), cubriendo las aplicaciones en salas de comunicación neutrales. - en 50173-1: requisitos generales - en 50173-2: edificios de oficina - en 50173-3: edificios industriales - en 50173-4: unidades residenciales - en 50173-5: centros de datos

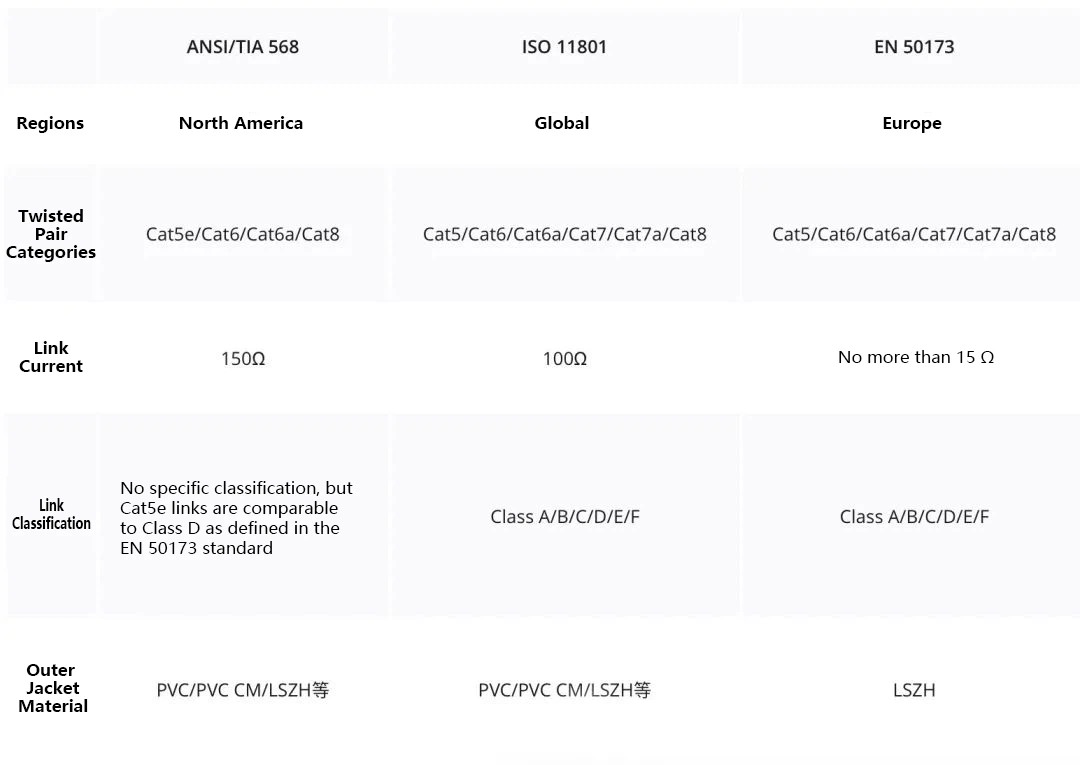

4. Diferencias entre múltiples estándares para cables de red



TIA 568 es el estándar de cableado más antiguo, ISO 11801 es el más utilizado y EN 50173 es el más estricto de los tres. Aunque los entornos de aplicación de estos tres estándares (como redes de campus, edificios comerciales, etc.) son básicamente los mismos, difieren en categorías, resistencia, niveles, materiales y otros aspectos.
