Cable de red explicado: en los sistemas de monitoreo de bajo voltaje, los cables de red son materiales esenciales para conectar redes de área local. Al configurar un sistema de monitoreo de bajo voltaje, las personas a menudo se centran en seleccionar equipos importantes como cámaras, interruptores, DVR, decodificadores y servidores de transmisión de medios. Sin embargo, es posible que no sean muy selectivos cuando se trata de elegir cables de red. Esto puede conducir a muchos problemas después de la aceptación del proyecto, y muchos de estos problemas están relacionados con el enlace del cable. ¡Hoy, discutamos y expliquemos los conceptos básicos de los cables de red!
1. Clasificación de cable
Los cables de red son el medio de transmisión más utilizado en sistemas de cableado estructurado. Acable de red consta de 4 pares de cables con 8 núcleos en total, cada núcleo está codificado por color para la transmisión de datos. Sus características incluyen principalmente implementación fácil, asequibilidad e idoneidad para varios escenarios en sistemas de cableado estructurados.
1.1 clasificado según el rendimiento
Según el estándar ISO/IEC 11801, los cables de red se pueden clasificar en el cable Cat5, el cable Cat6, el cable Cat6a y el cable Cat7.

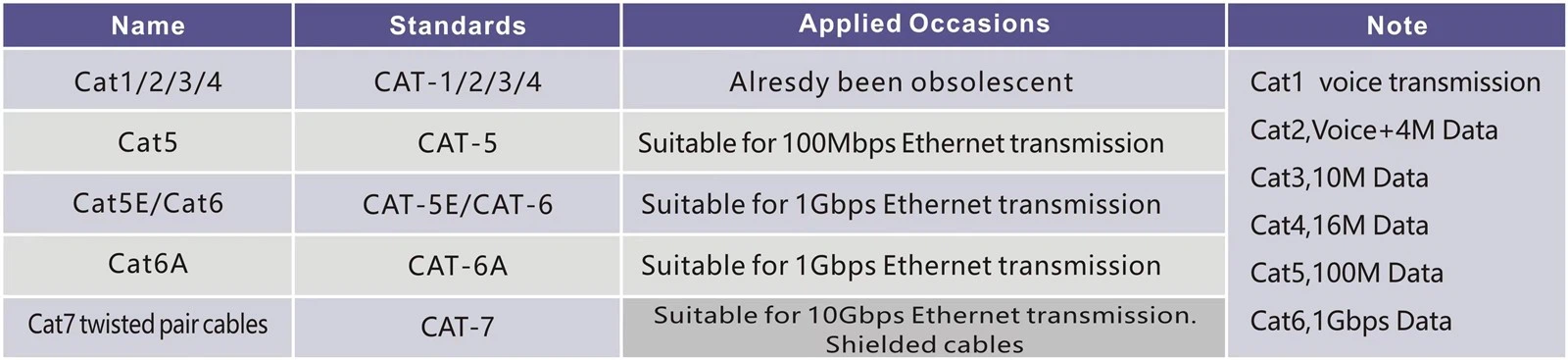

Especificaciones de cable
Cable Cat5: ha sido reemplazado por cables de categoría 6. Se utiliza para la transmisión de datos con una velocidad máxima de 100Mbps y se utiliza principalmente en redes de área local (LAN) 10BASE-T y 100BASE-T.
Cable Cat6: los cables de categoría 6 han mejorado la diafonía y el rendimiento de la pérdida de retorno en comparación con los cables de categoría 5. Su rendimiento de transmisión es mucho mayor, lo que los hace adecuados para aplicaciones Gigabit Ethernet.
Cable CAT6A: esta es una versión mejorada de los cables de categoría 6 y se usa principalmente para 10 Gigabit Ethernet. Tiene una frecuencia de transmisión de 500MHz y una velocidad de transmisión máxima de 10 Gbps, con mejoras significativas en la diafonía externa.
CABLE CAT7: los cables de categoría 7 son cables de par torcido blindado con una frecuencia de transmisión de al menos 600MHz y una velocidad de transmisión de 10 Gbps. Se utilizan para 10 Gigabit Ethernet.
Es importante prestar atención a la selección de cable y garantizar que se elija el tipo correcto de cable para los requisitos específicos del sistema de monitoreo para garantizar un rendimiento y confiabilidad óptimos.
1.2 Clasificado por material
Los cables de red se pueden clasificar por material, que incluye cobre sin oxígeno, alambre de aluminio, aluminio revestido de cobre y acero cubierto de cobre.

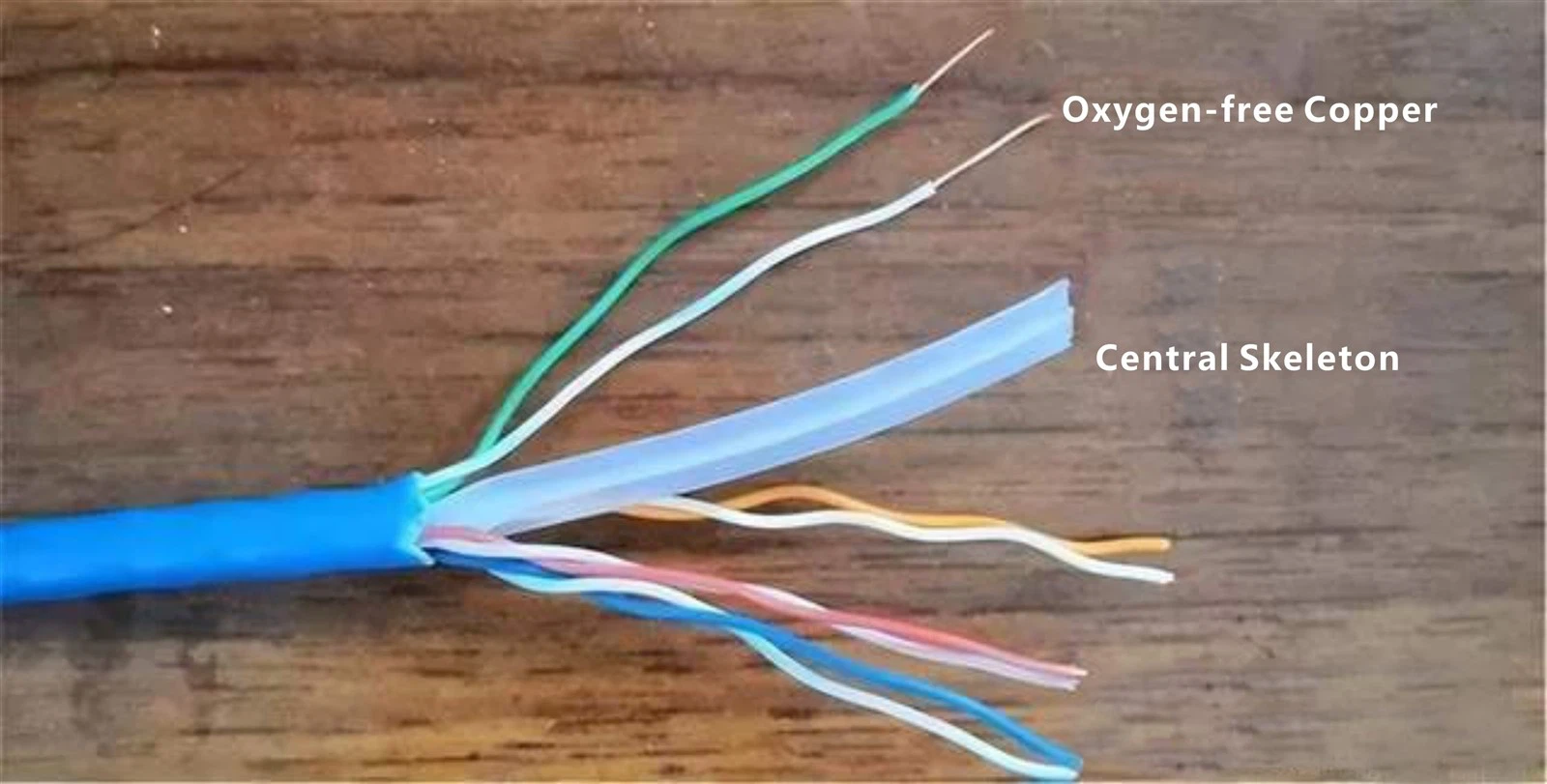

Cable de red de cobre sin oxígeno: el cobre sin oxígeno es el mejor y de la más alta calidad del material de cable. Es adecuado para la alimentación sobre el suministro de Ethernet (POE) debido a su baja resistencia, reduciendo la pérdida de potencia durante la transmisión. Para el suministro de POE en los sistemas de monitoreo, los cables de cobre sin oxígeno son la opción preferida.
Material: el cobre sin oxígeno ofrece un rendimiento óptimo.
ALIMENTO DE ALUMINIO: la calidad del alambre de aluminio es inferior al cobre sin oxígeno, pero es adecuado para la transmisión de corta distancia sin problemas importantes. Se puede usar para conectar dispositivos en casas o oficinas pequeñas. Tiene una mayor resistencia en comparación con el cobre sin oxígeno y es adecuado para el suministro de POE de corta distancia en los sistemas de monitoreo.

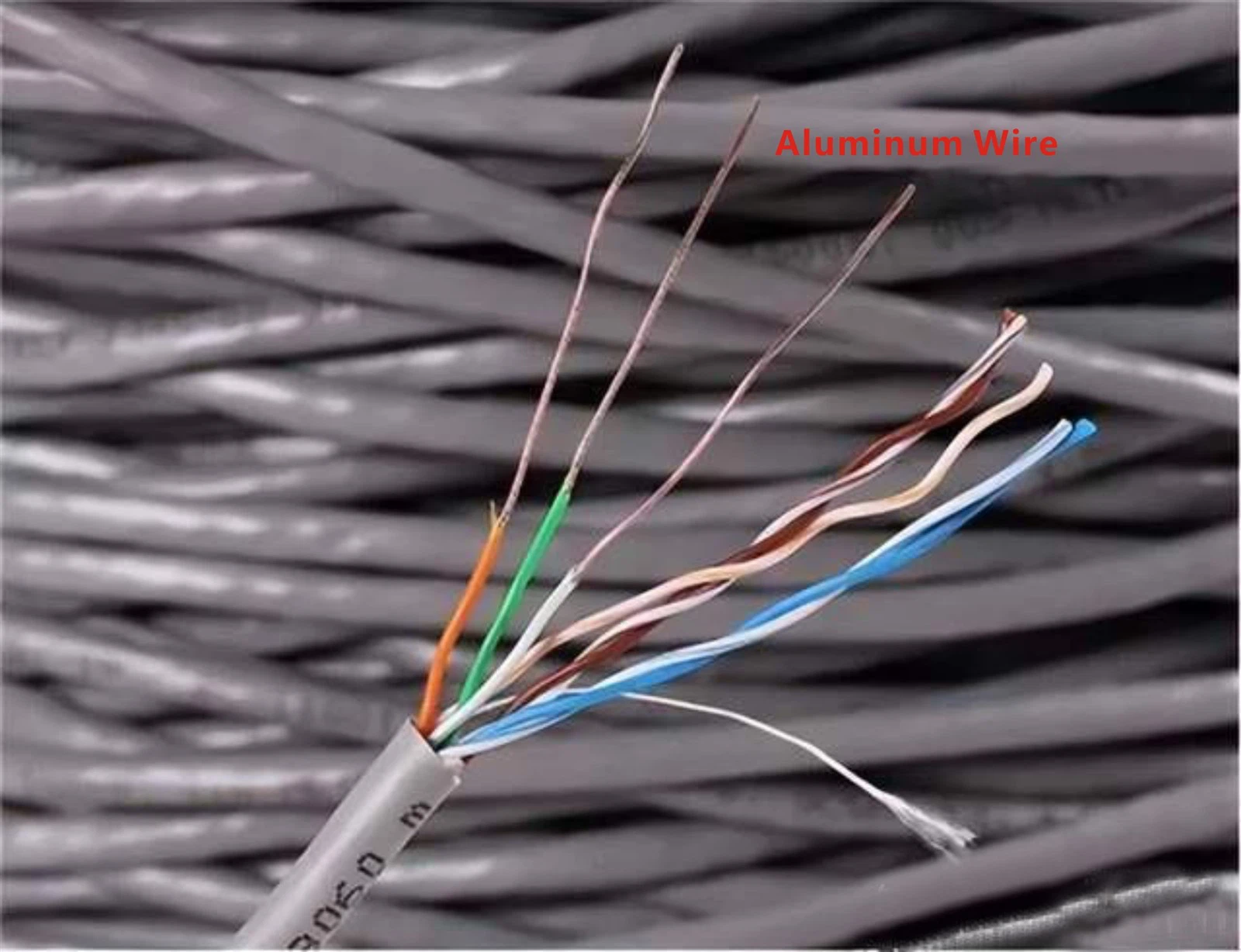

Material: El rendimiento del alambre de aluminio es el segundo al cobre sin oxígeno.

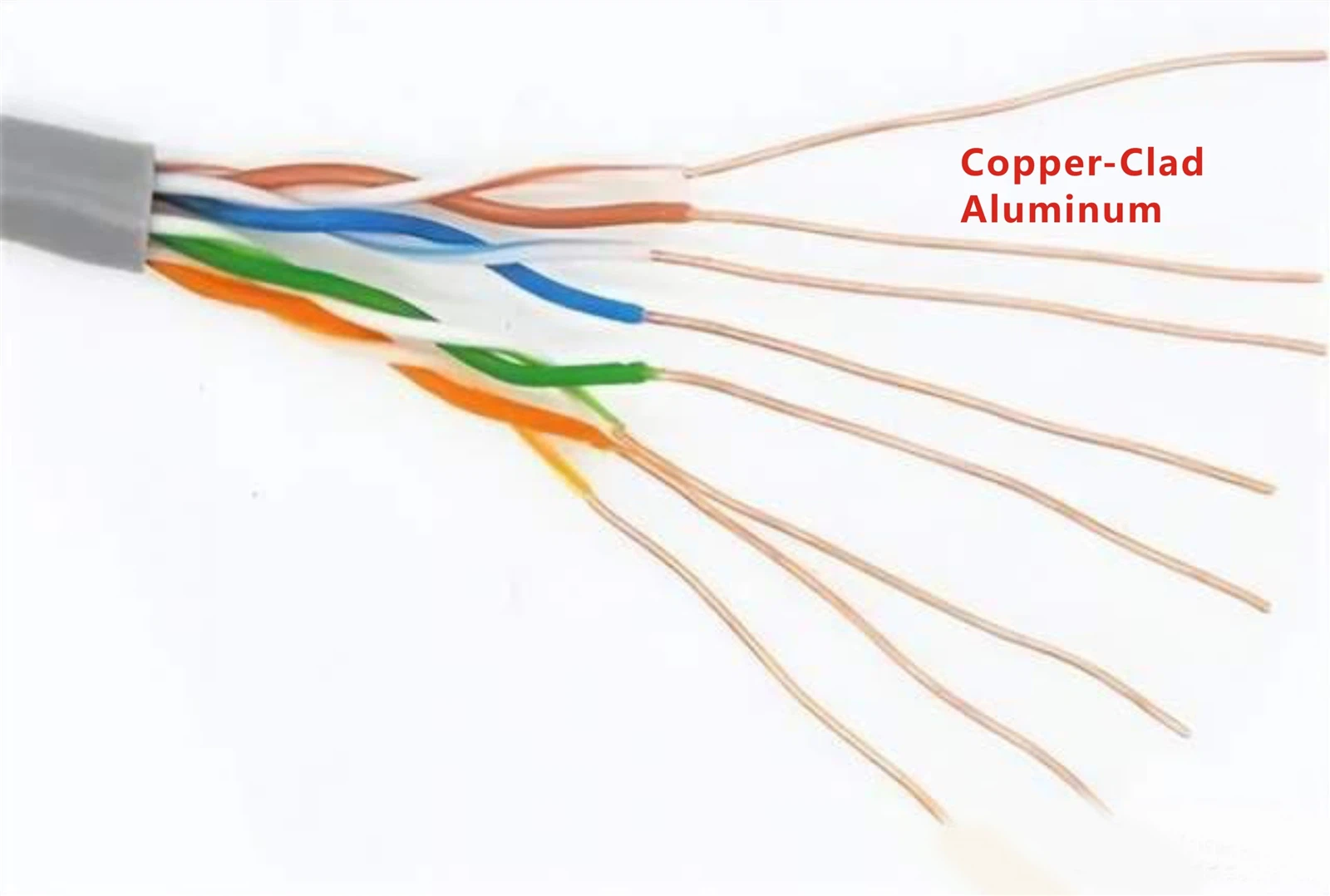

Aluminio cubierto de cobre: este tipo de cable tiene una capa de cobre sobre alambre de aluminio. El efecto de la piel mejora la conductividad del alambre de aluminio, aunque tiene una mayor resistencia. Es adecuado para el suministro de POE de corta distancia en sistemas de monitoreo de bajo voltaje.
Rendimiento: el cable de aluminio cubierto de cobre tiene un rendimiento inferior.

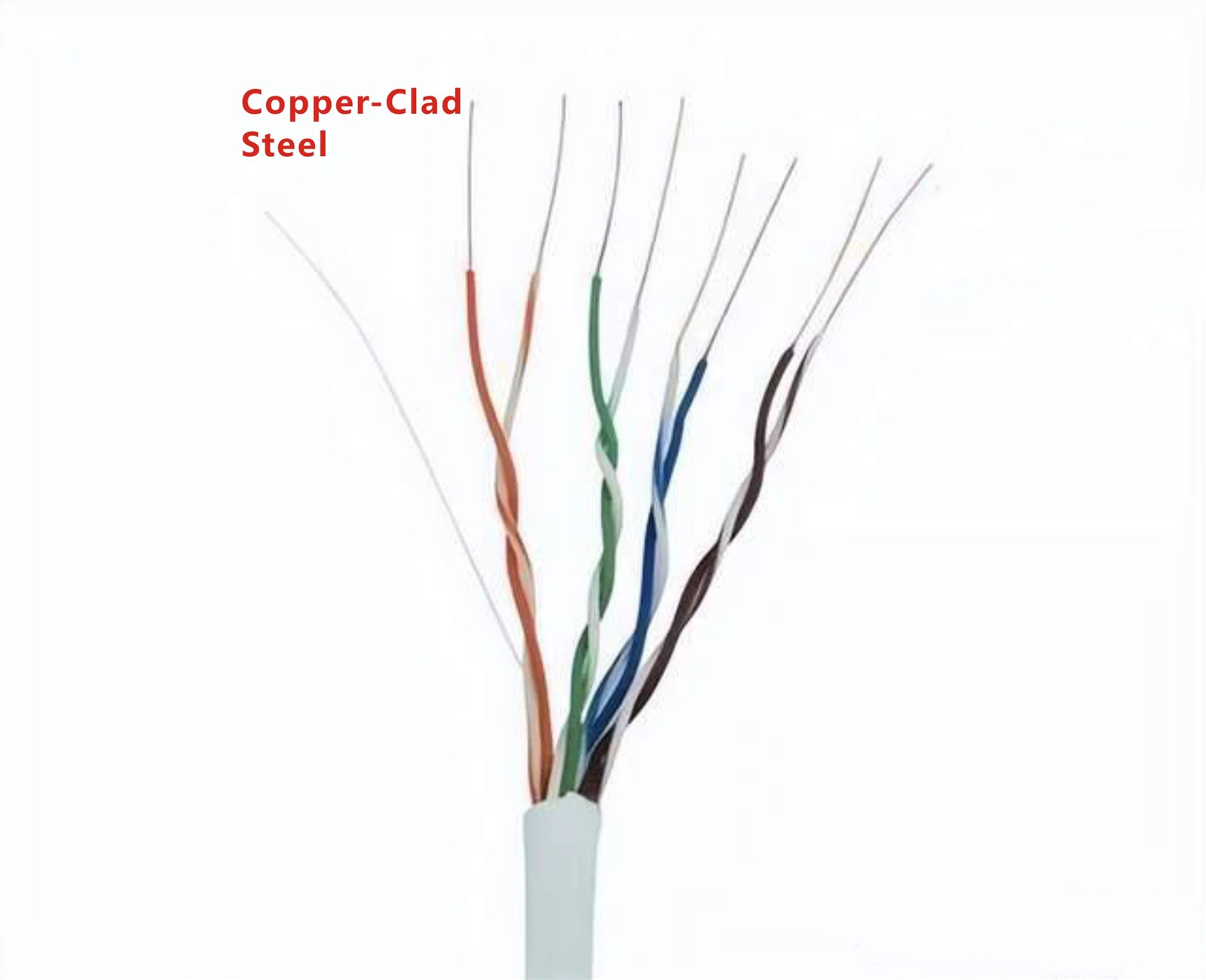

Acero cubierto de cobre: este cable tiene una capa de cobre sobre alambre de acero. El efecto de la piel mejora la conductividad del alambre de acero, pero tiene una mayor resistencia. No es adecuado para el suministro de POE en los sistemas de monitoreo.
Rendimiento: el cable de acero cubierto de cobre tiene un rendimiento inferior.
1.3 Clasificado por entorno de uso
En entornos con interferencia electromagnética compleja, se recomienda utilizar cables de red blindados. Los cables blindados tienen estructuras internas que reducen efectivamente la interferencia externa, asegurando la transmisión de señal normal. Además, el material de aluminio de aluminio en cables blindados puede evitar la fuga electromagnética del cable en sí, evitando que las señales de interferencia afecten la operación de otros cables y la protección contra la espía. Los cables blindados se pueden clasificar como un solo blindado y a doble blindaje.
Cable de red de un solo blindaje:
Un cable de red de un solo blindaje tiene una capa de lámina de aluminio en el interior para reducir la radiación electromagnética.
Cable de red de un solo blindaje:
Cable de red de doble blindaje:

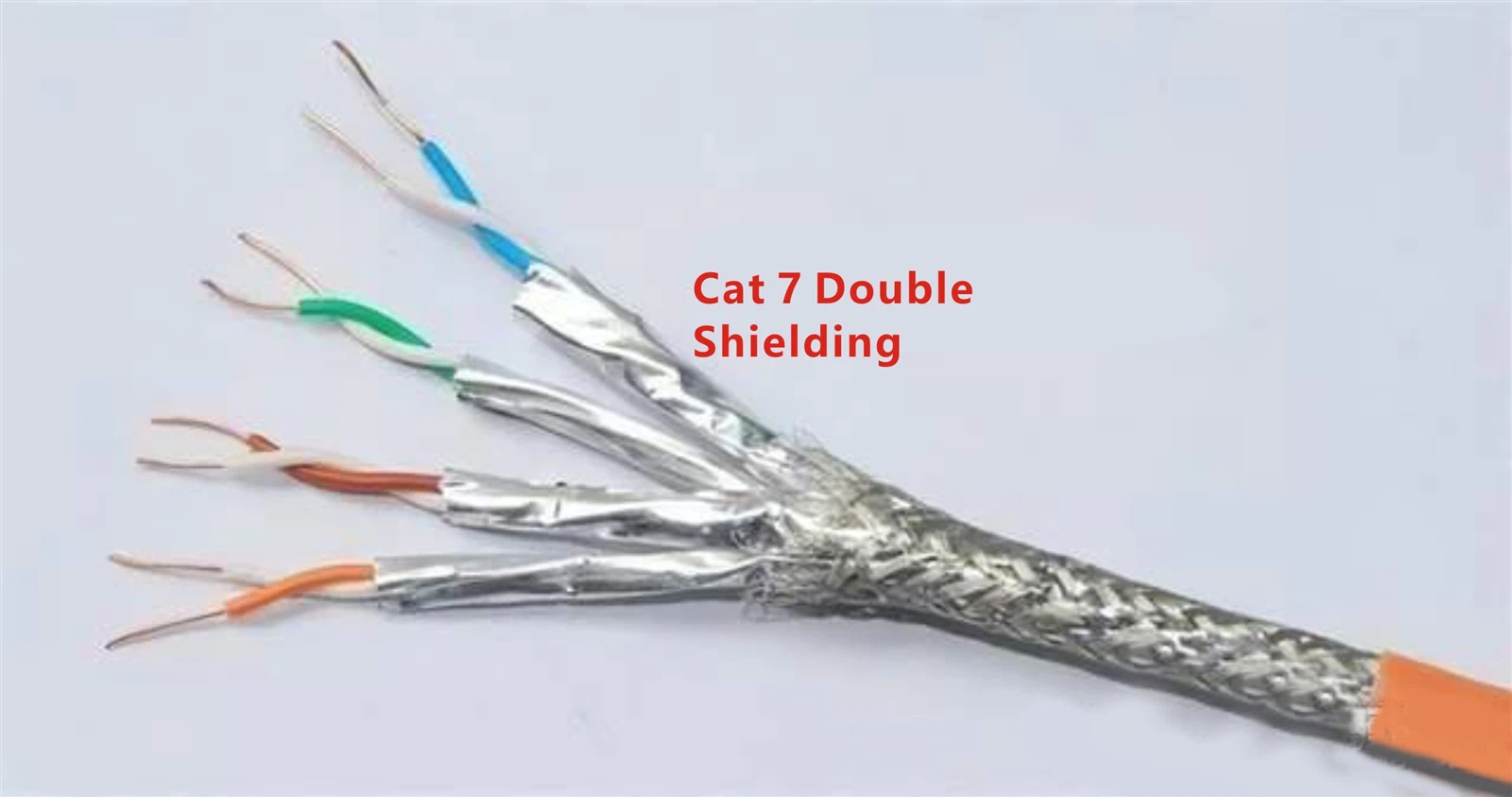

Un cable de red de doble blindaje envuelve papel de aluminio alrededor de los pares retorcidos y agrega una capa de trenzado de metal. Es adecuado para redes de alta velocidad y transmisión de señal de alta seguridad, reduciendo efectivamente la interferencia electromagnética.
CAT7 Cable de doble blindaje
Implementación:
La implementación de cables de red blindados requiere que todo el sistema esté hecho de materiales blindados, incluidos cables blindados, conectores blindados y dispositivos blindados. ProtegidoConectores RJ45con alfileres de conexión a tierra se usan. La conexión a tierra adecuada es esencial para el blindaje efectivo de las señales externas. Los cables de red blindados tienen requisitos estrictos para el cableado estructurado, lo que requiere que todos los componentes del sistema tengan capacidades de blindaje y una base adecuada para un rendimiento óptimo. De lo contrario, el efecto de blindaje podría verse comprometido.

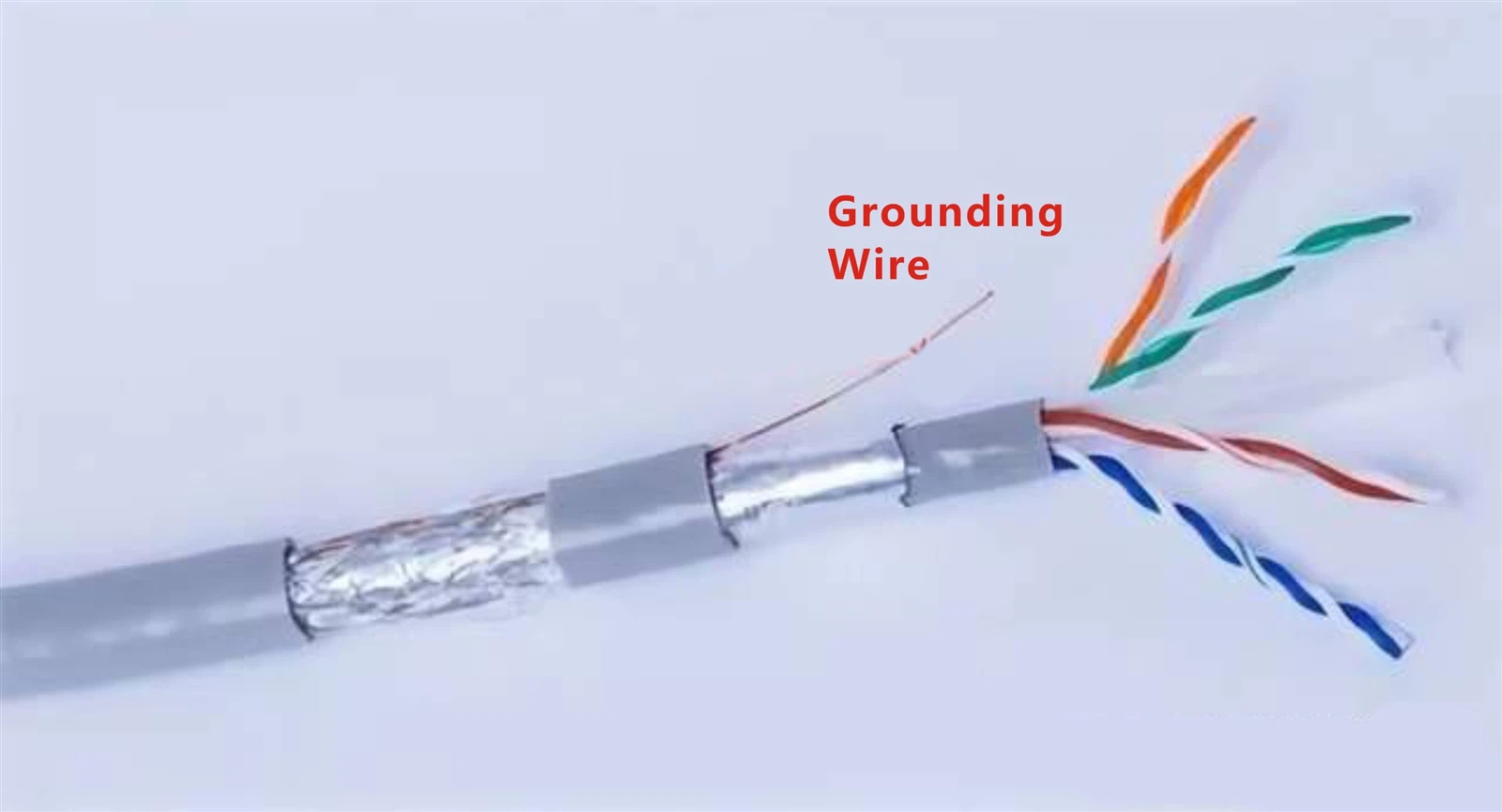

Cable de tierra/cable de tierra:

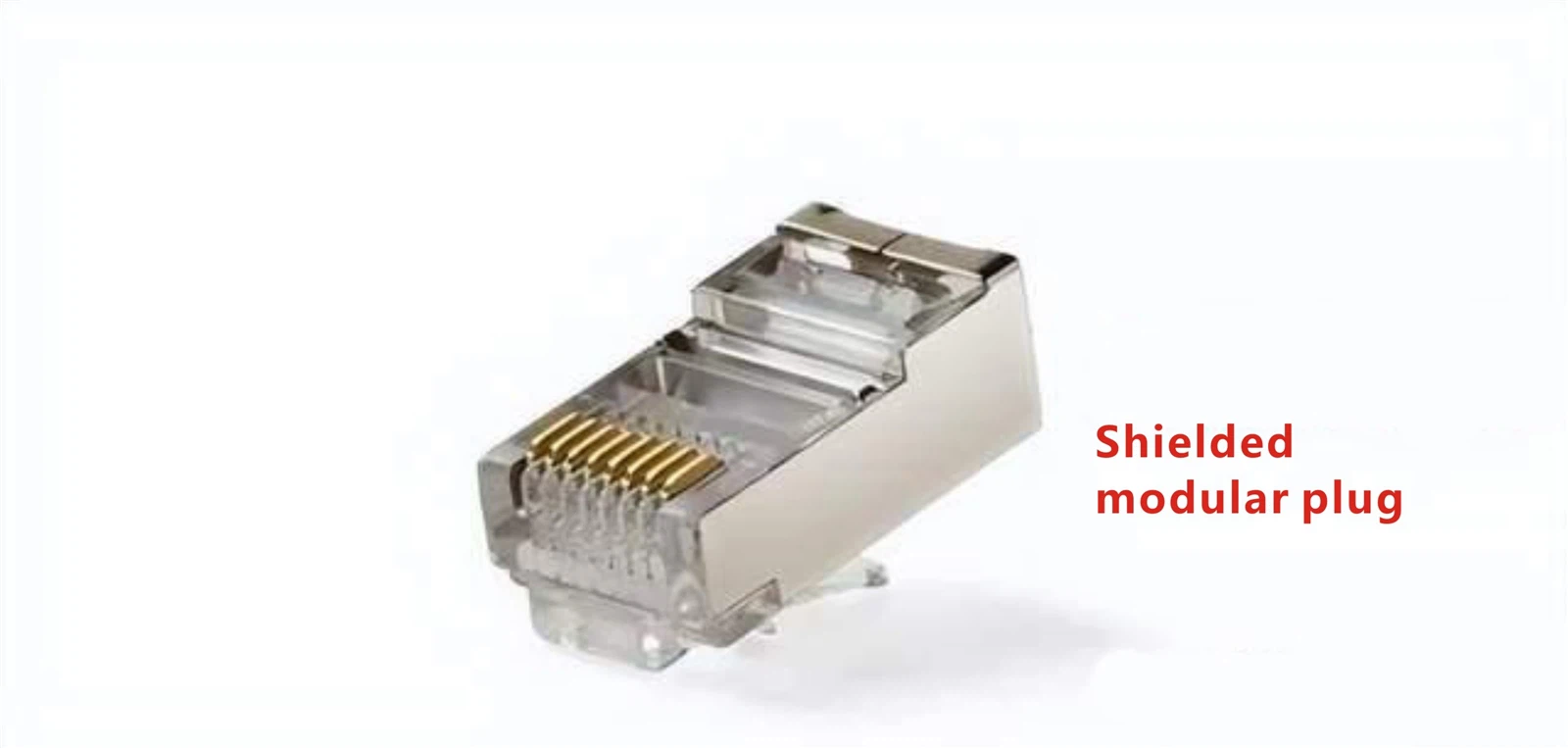

Conector RJ45 blindado:
2. Métodos para identificar el rendimiento del cable de red
2.1 vaina por cable

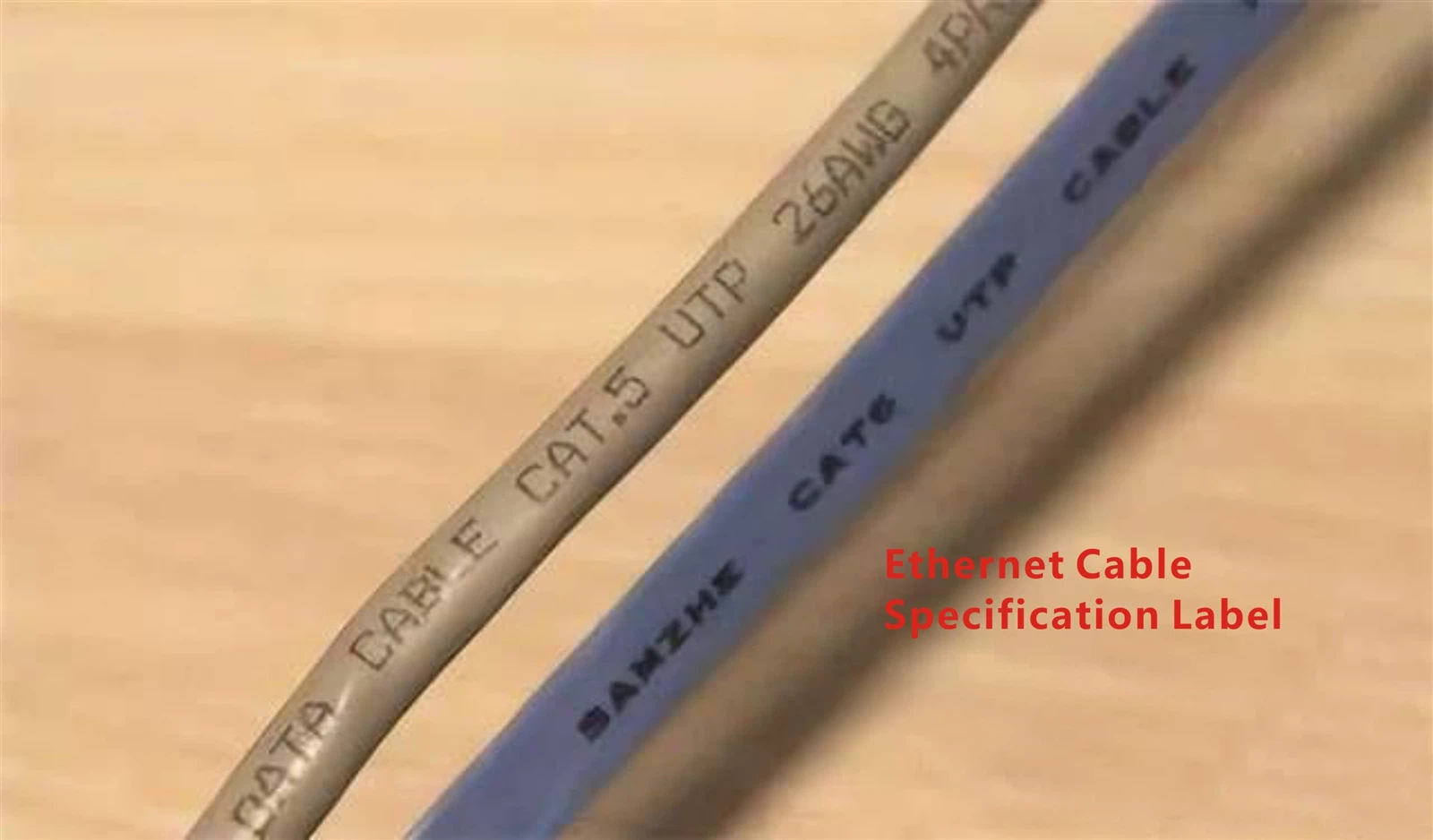

Actualmente, las especificaciones de los cables de red se indican en la vaina del cable. Por ejemplo, CAT5 denota el cable de categoría 5, adecuado para la transmisión de datos Ethernet de 100 Mbps. Cat5e es para la categoría 5 mejorada, un producto de nivel de entrada para Gigabit Ethernet. Cat6 es para la categoría 6, se usa para configurar Gigabit Ethernet, y es el cable de red convencional hoy.
Marcado de etiqueta de especificaciones de cable
2.2 Prueba de llama
Use un encendedor para probar el retraso de la llama. Los cables de red auténticos deben tener resistencia a la llama. Cuando la llama se aplica a la vaina externa, se derretirá gradualmente y se deformará. Sin embargo, la vaina exterior no debe incendiarse sola. Si la vaina exterior se quema fácilmente, estos cables no cumplen con los estándares de seguridad y no son adecuados para sistemas de cableado estructurado a gran escala.
2.3 Prueba de imán
El uso de un imán puede identificar cables con núcleos de hierro. Si un cable de red puede ser atraído por un imán, indica que el cable tiene un núcleo de hierro. Los cables de núcleo de hierro tienen una mayor resistencia, lo que afecta significativamente la velocidad y la distancia de la transmisión, lo que los hace inadecuados para su uso.
2.4 Prueba de flexión de cable
Los cables de red auténticos hechos de cobre sin oxígeno son de material puro, textura suave y flexibilidad. No se romperán fácilmente cuando se doblen.
2.5 Dirección de torsión del cable
La dirección de torsión del cable debe ser en sentido antihorario, no en sentido horario. Un giro en el sentido de las agujas del reloj puede afectar la cantidad y la distancia de la transmisión.
2.6 longitud
La longitud estándar de los cables de red auténticos es de 305 metros. Los cables falsos pueden caer en longitud.
3. Conjunto de cable de red con conectores RJ45
3.1 Hay dos tipos de conexiones para el cable de red y los conectores RJ45:Dirección directa y crossover. Para el recto, ambos extremos siguen al estándar T568A o T568B. Para el crossover, un extremo sigue a T568A, y el otro extremo sigue a T568B. Anteriormente, se requerían cables de cruce para conectar dispositivos similares como enrutadores a enrutadores o interruptores a interruptores. Sin embargo, los dispositivos de red modernos admiten la conversión de secuencia de línea automática, lo que permite utilizar cables directos para conexiones de dispositivos similares.

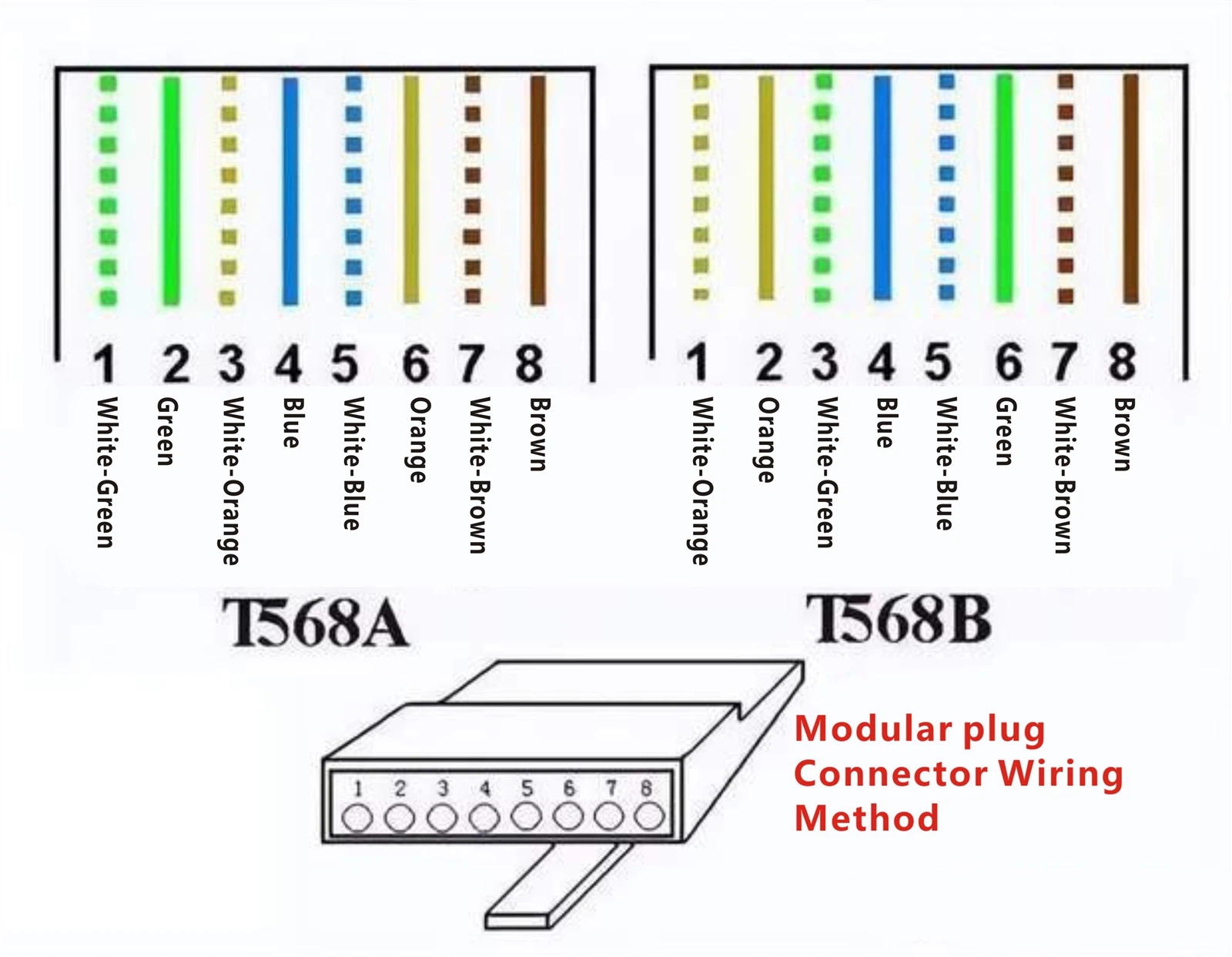

Estándar de cableado T568A/T568B
3.2 secuencias de línea del conector RJ45
T568A Secuencia de cableado: ① White-Green ② Verde ③ Blanco-naranja ④ Azul ⑤ Blue-Blue ⑥ Naranja ⑦ Brown White-Brown ⑧ Brown
Secuencia de cableado T568B: ① White-Orange ② Naranja ③ Green blanco ④ Azul ⑤ Blue Blue ⑥ Verde ⑦ Brown White-Brown ⑧ Brown
4. Prueba de cable de red
Después de conectar el conector RJ45, el cable de red debe probarse utilizando un probador de cable u otro equipo apropiado como dispositivos Fluke para proyectos más exigentes.
4.1 Probador de cables
Un probador de cable generalmente tiene 8 luces indicadoras. Cuando se inserta un cable de red sin blindaje en la interfaz del probador, las luces correspondientes a las conexiones 1-8 se iluminarán secuencialmente. Para los cables blindados, además de las conexiones 1-8, la luz del indicador del escudo (luz G) también se iluminará.

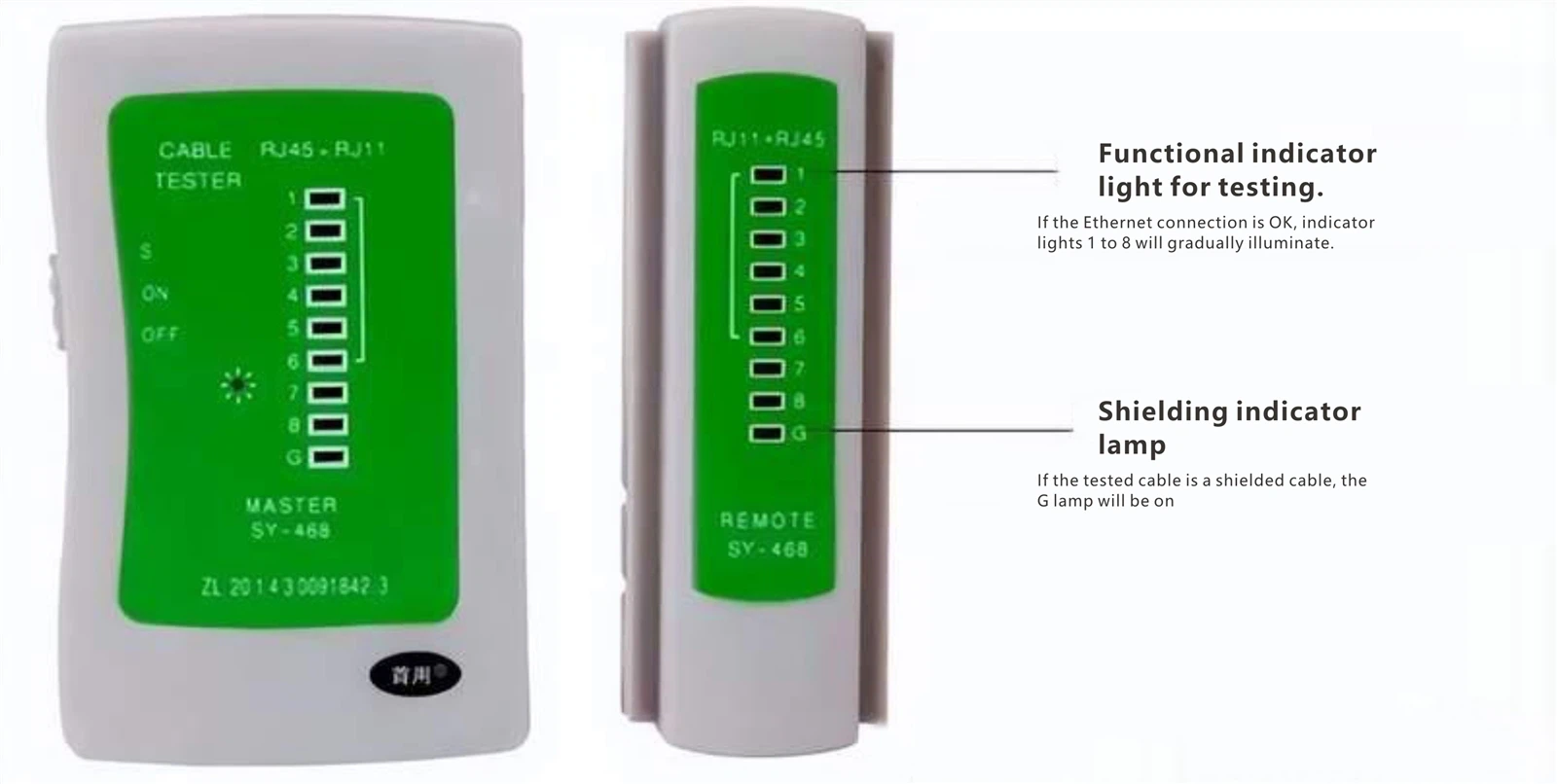

Probador de cable de red
4.2 Pruebas de cañón

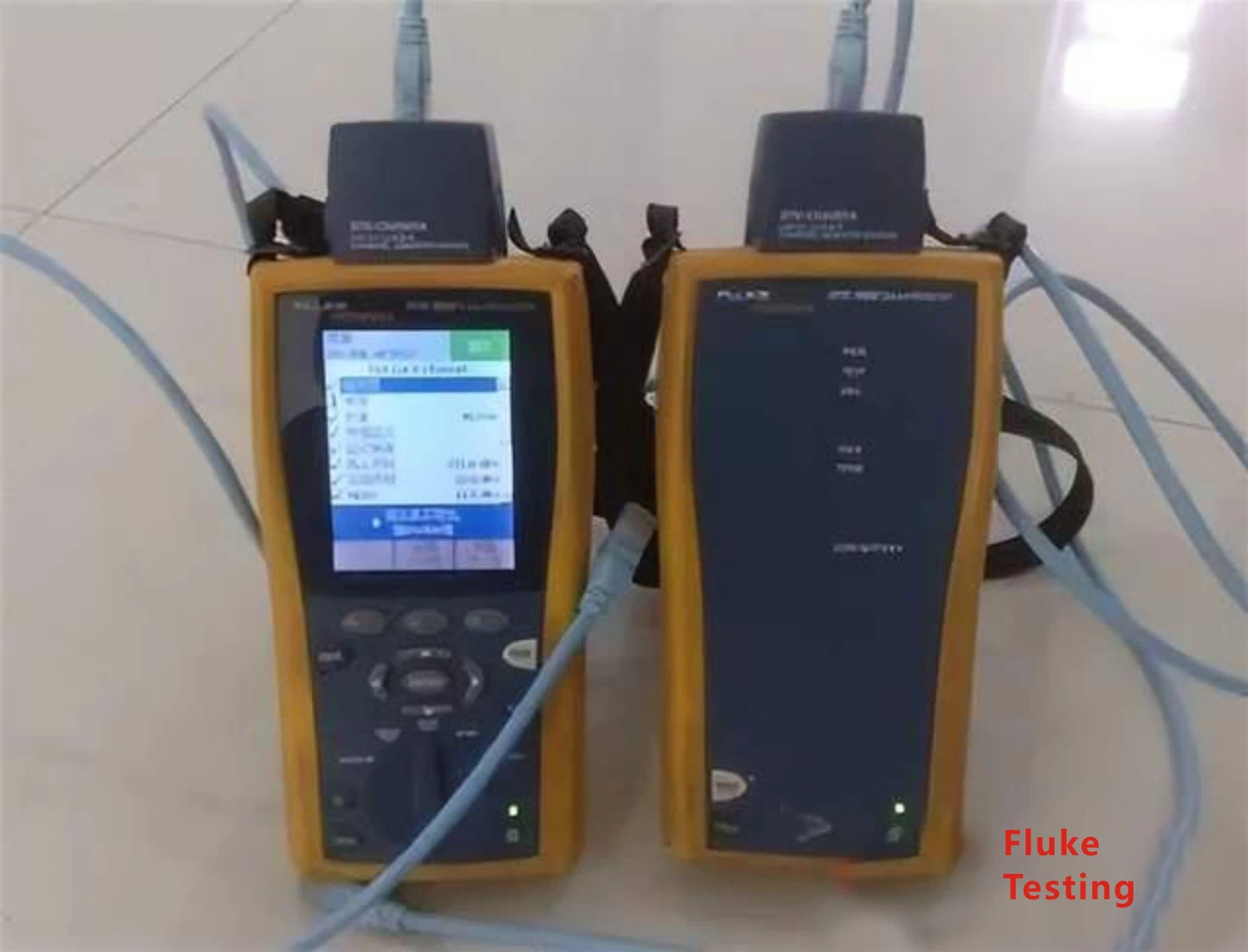

Para los sistemas de cableado estructurado avanzados, los probadores de cables convencionales o equipos como Fluke pueden ser inadecuados para probar la atenuación y otros parámetros. Los dispositivos Fluke se utilizan para probar los cables del sistema de cableado y garantizar el cumplimiento de los estándares de aceptación.
Probador de fluker
5. Extendiendo los cables de red
En un sistema de cableado estructurado, cuando las estimaciones del cable caen cortas y los cables reservados son demasiado cortos, se pueden usar métodos de extensión como acopladores RJ45, gatos de llave o soldadura.
5.1 acopladores en línea
Los acopladores se usan comúnmente para extender las conexiones de cable de red. Separe los cables de núcleo 8- del cable de red e insértelos en el acoplador. Necesita dos acopladores para cada extremo. Luego, inserte los cables del mismo color en las ranuras correspondientes del acoplador. Finalmente, use alicates de nariz aguja para presionar hacia abajo en la parte superior de la ranura del acoplador para asegurar y apretar la conexión.

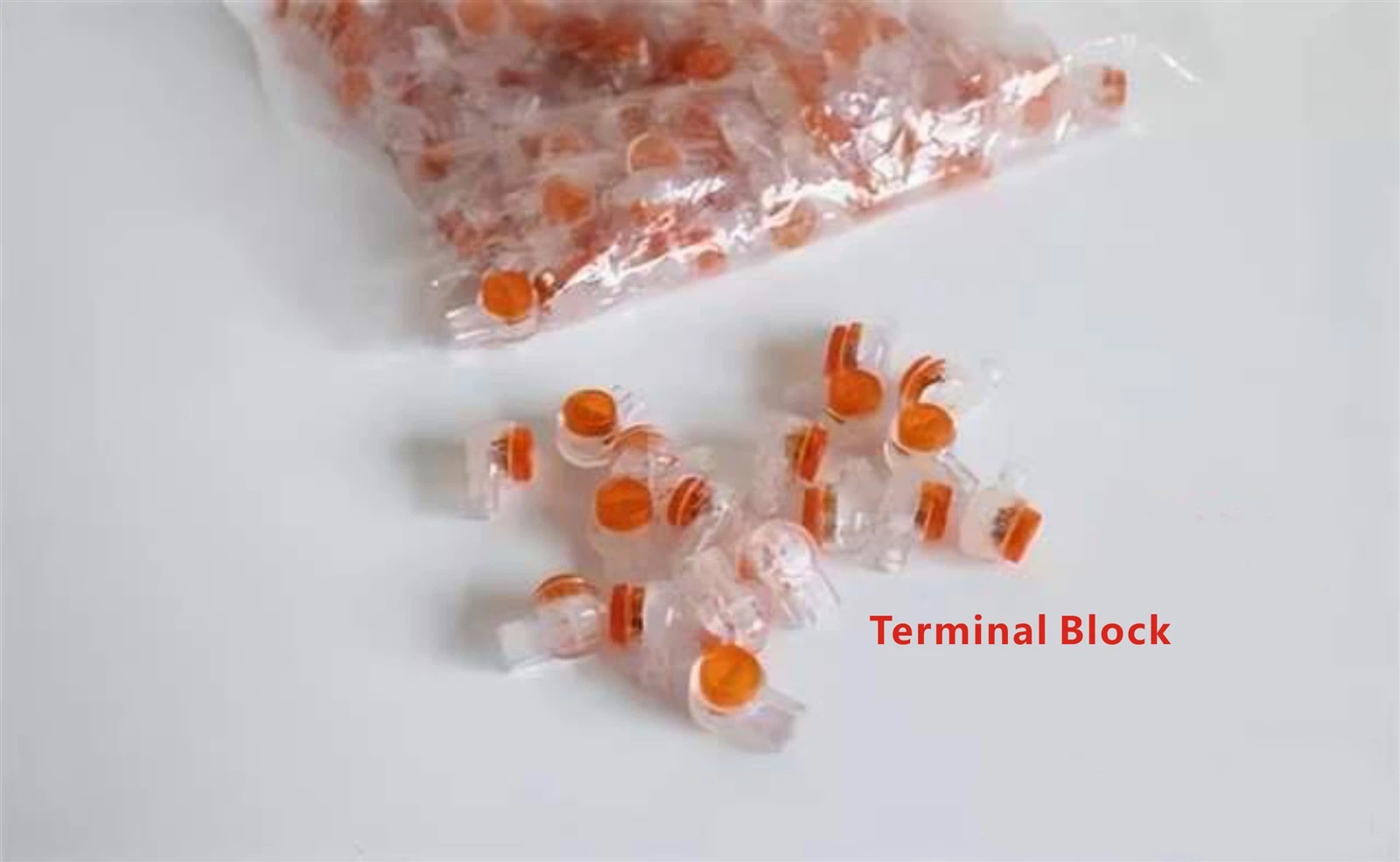

Bloqueo terminal
5.2 Keystone Jacks

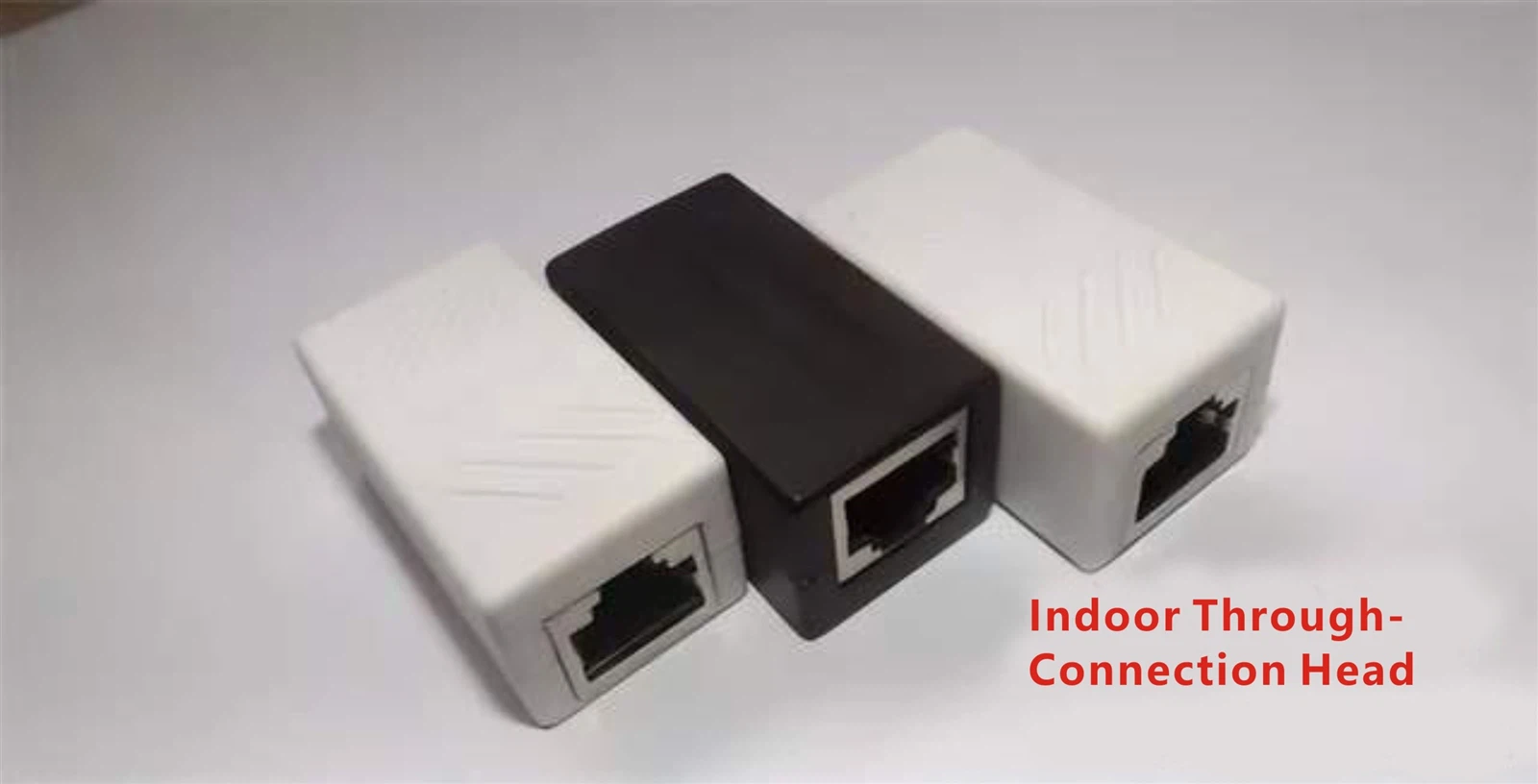

Los gatos Keystone de cable de red vienen en variantes interiores y exteriores. Los gatos Keystone cubiertos pueden tener conectores RJ45 conectados en ambos extremos y luego el gato Keystone está conectado al cable. Esta conexión es muy conveniente. Los gatos Keystone al aire libre son similares a los interiores, pero tienen capacidades de impermeabilización. Se utilizan para conexiones como líneas de cola de cámara CCTV y cables de red, lo que garantiza un uso confiable al aire libre después de ser apretado de forma segura.
Jack de Keystone interior
Módulo Keystone de alimentación interior

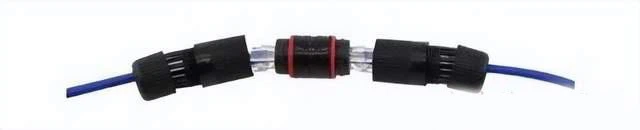

Módulo Keystone de alimentación al aire libre
5.3 Soldadura
Puede desnudar los núcleos de alambre del cable de red, exponiendo los cables de cobre. Deslice el tubo de shrink de calor sobre los cables expuestos y soldadura con un soldador. Este método requiere un mayor nivel de artesanía.

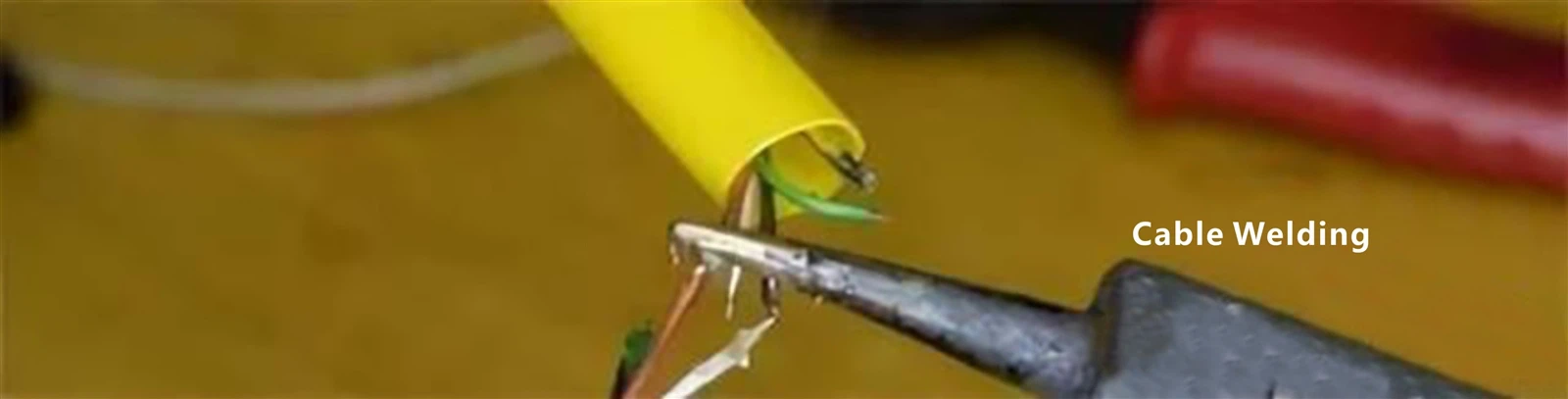

Proceso de soldadura por cable
6. Conclusión
Al trabajar en proyectos que involucran sistemas de vigilancia de bajo voltaje, los cables de red son medios de transmisión esenciales para los dispositivos de conexión y son factores críticos en la estabilidad de todo el sistema de bajo voltaje. Al usar cables de red, es importante comprender sus categorías, verificación de autenticidad, ensamblaje, pruebas y métodos de extensión de cable. Estas piezas de conocimiento fundamentales pero prácticas deben dominarse a medida que juegan un papel crucial en la práctica.
