Técnicas de cableado del panel de parche de red y el módulo Keystone y módulos sin herramientas
Oct 29, 2024
Dejar un mensaje
1. Método de perforación de panel de parche de red:
1.1 Herramientas de preparación:
Panel de parche de red,gerente de cable, cable de red, stripper de alambre,herramienta, tiradas.

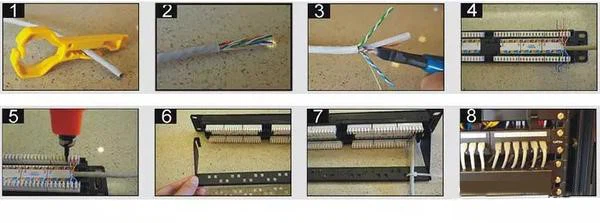

1.2 Proceso de cableado del panel de parche de red:
A. Use una pequeña herramienta amarilla ostripper de alambre Para quitar la chaqueta exterior delcable de red.
B. Chaqueta exterior despojada delCABLE CAT6.
D. Inserte el cable de red en las ranuras del terminal correspondiente de acuerdo con la secuencia especificada.
E. Use la herramienta de enrging para recortar el exceso de cable.
F. Adjunte el administrador de cable al puerto del panel de parche.
G. Asegure el cable al organizador del cable con corbatas para evitar que se caiga.
H. Use tornillos de gabinete para arreglar elpanel de parche de red hacia gabinete de red.
1.3 secuencia de cableado T568B:
A. Tenga en cuenta la secuencia de cableado en elpanel de parcheAl cablear, como T568A y T568B tienen diferentes secuencias.
B. Diferentes marcas de paneles de parche también pueden tener diferentes secuencias de cableado, por lo que siempre preste atención a las marcas de secuencia en el panel de parche.
2. Cableado del módulo Keystone Jack
2.1 Herramientas de preparación:
Panel de red,módulo Keystone, pequeño cuchillo amarillo, cable de red, tijeras.

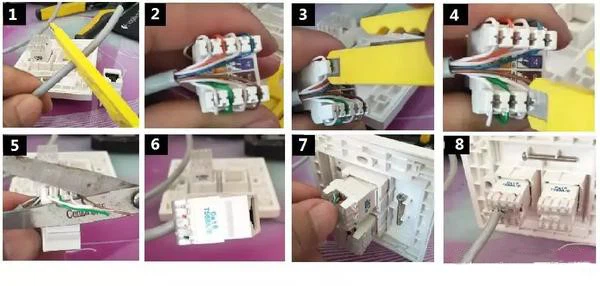

2.2 Proceso de perforación de módulo Keystone:
A. Use un cuchillo amarillo pequeño o un stripper de alambre para quitar la chaqueta exterior delcable de red.
B. Organice los cables de acuerdo con la guía de cableado del módulo de Jack y colóquelos en elmódulo JackS Resportes de alambre.
C. Use el pequeño cuchillo amarillo para presionar los cables en las abrazaderas de alambre.
D. Durante el proceso de prensado, elalicatesDebe mantenerse verticalmente y aplicar una presión repentina y firme para presionar de una vez.
E. Recorte el cable de exceso de red.
F. terminó elKeystone Jackinstalación.
G. Inserte el gato Keystone en el panel.
H. Producto terminado.
2.3 Secuencia de cableado T568:
Siga la secuencia de cableado codificada por colores indicados en el módulo.

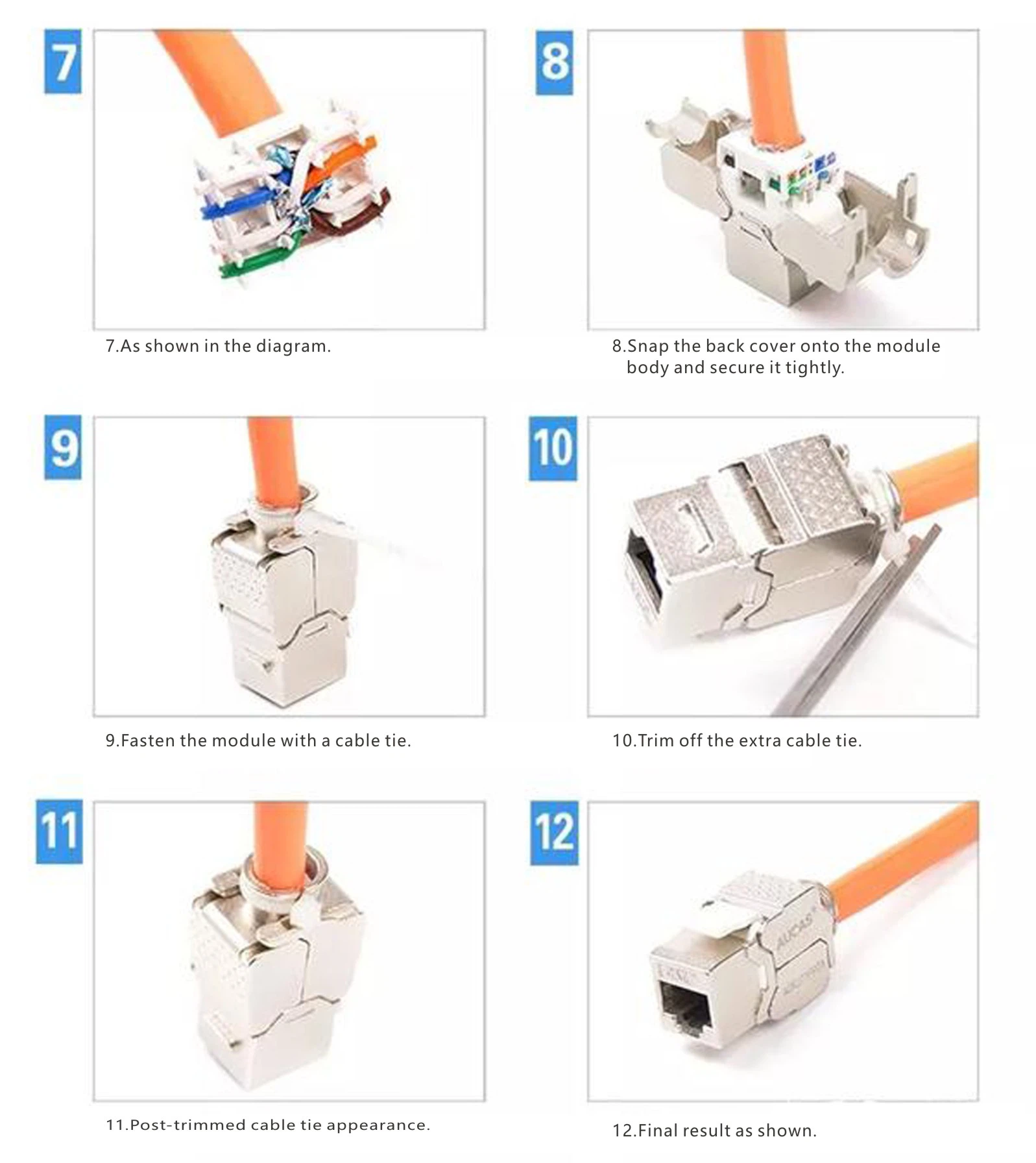

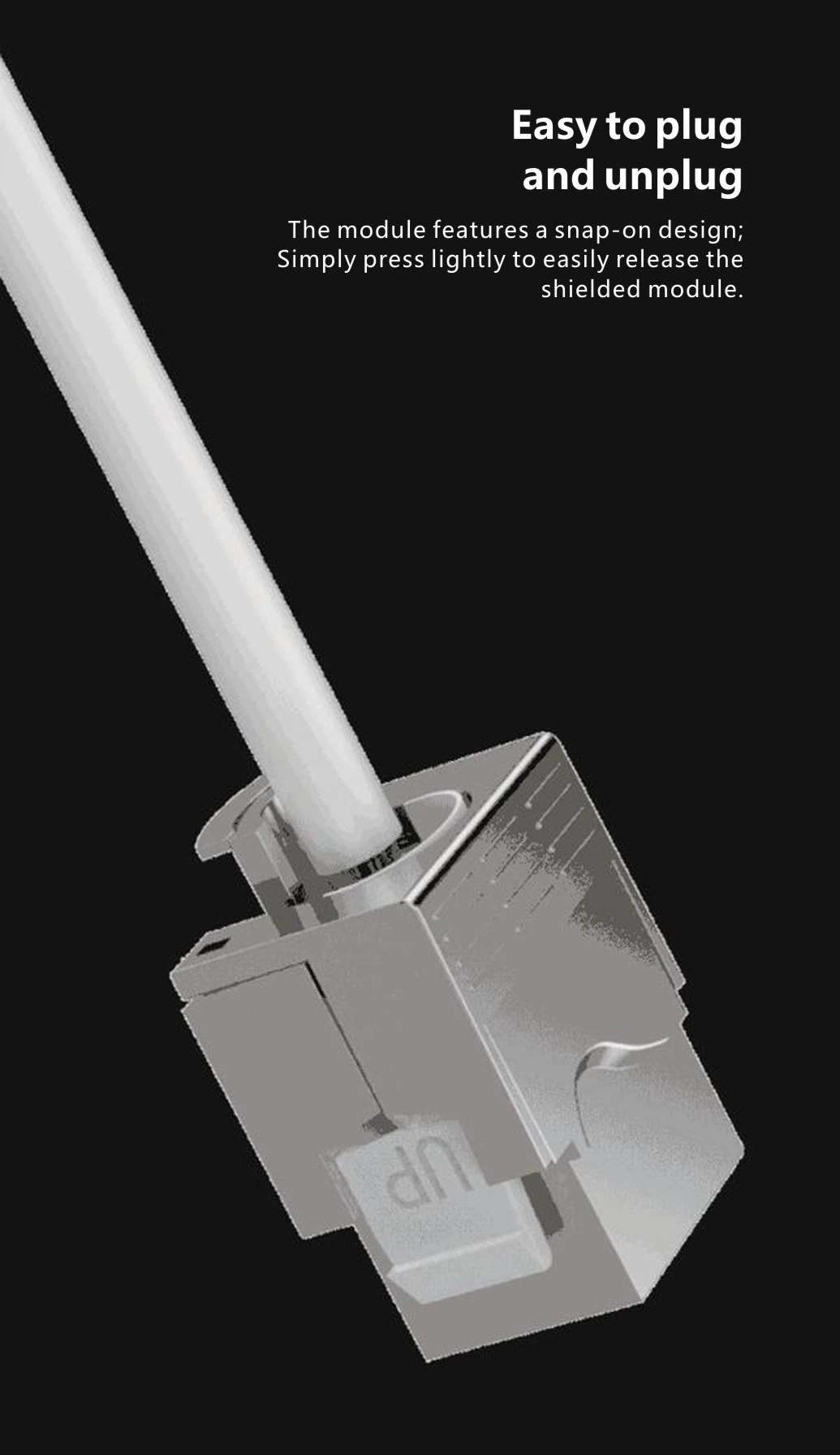

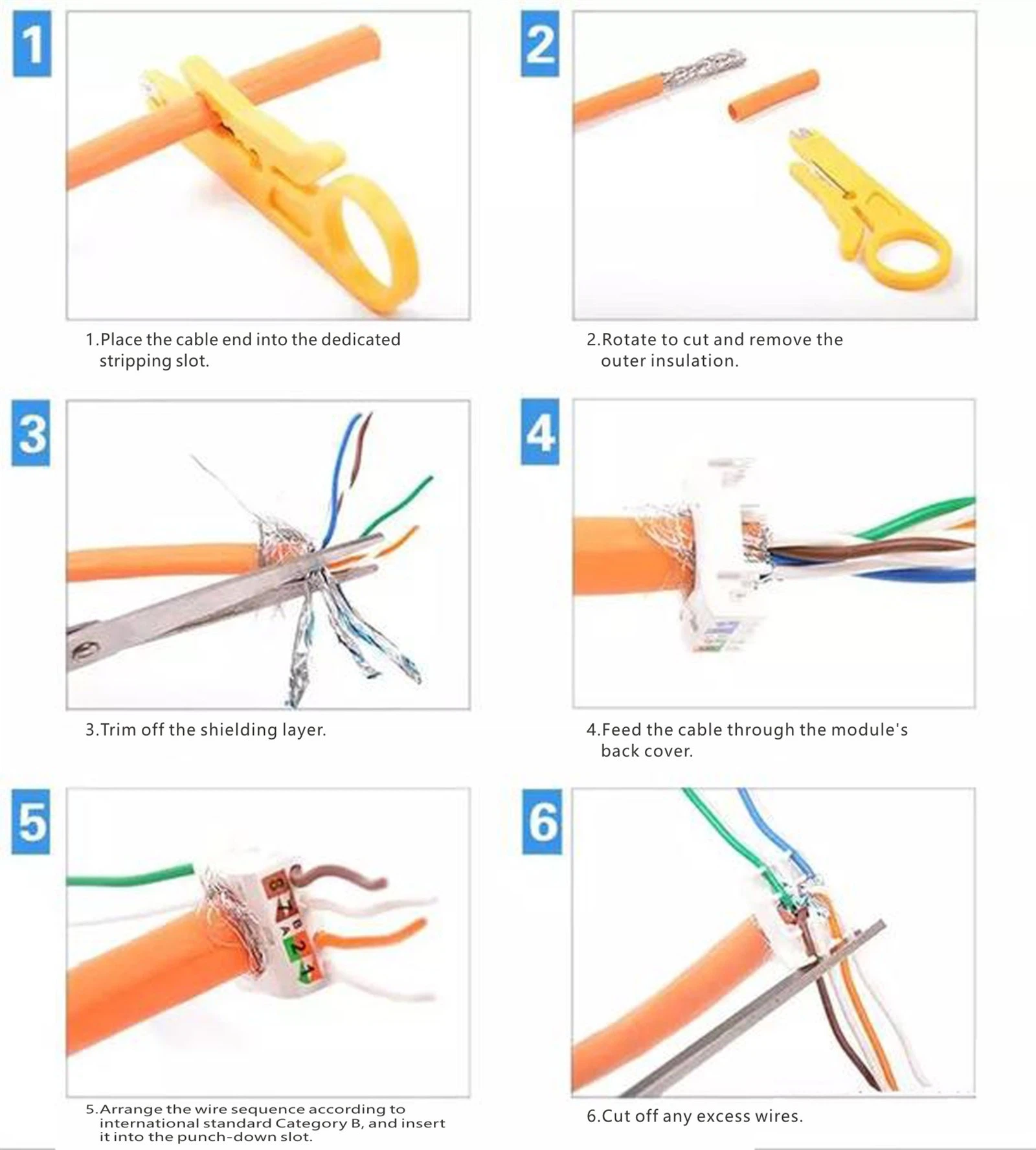

3. Paneles de parche sin herramientas y módulos Keystone
Ambos funcionan en el mismo principio, utilizando los clips incorporados del módulo para presionar el cable de red directamente en las abrazaderas de alambre del módulo, eliminando la necesidad de golpear los pasos.
