Panel de parche: la introducción definitiva

1. ¿Qué es un panel de parche?

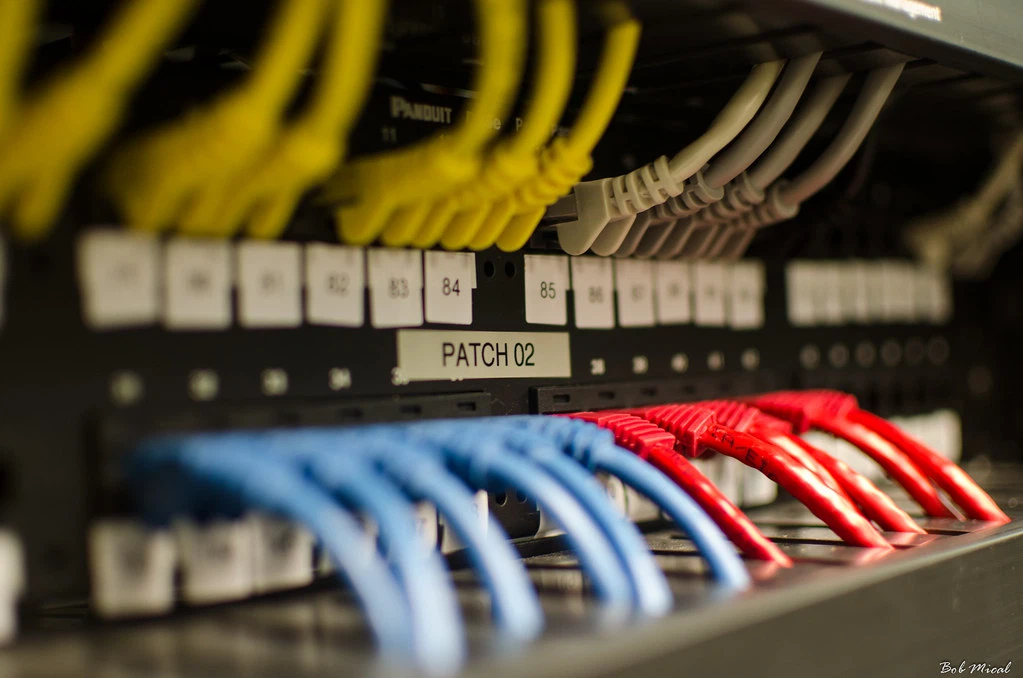

Un panel de parche es un componente crucial de una red informática, que permite a los administradores de red organizar y administrar conexiones de red de manera estructurada y eficiente. Un panel de parche es esencialmente un centro que proporciona un punto central para todas las conexiones de red entrantes y salientes.

Los paneles de parche vienen en diferentes formas y tamaños, pero todos sirven la misma función básica. El tipo más común de panel de parche es el panel montado en rack, que está montado en un estante de red estándar. El panel generalmente tiene varios puertos, con cada puerto correspondiente a una conexión de red.

El objetivo principal de un panel de parche es permitir que los administradores de la red realicen fácilmente cambios en la red sin tener que acceder físicamente a los dispositivos. Por ejemplo, si se desconecta un cable de red o se mueve un dispositivo, el panel de parche permite al administrador volver a conectar o reorganizar de manera rápida y fácil la red.

Los paneles de parche se utilizan en una variedad de configuraciones de red diferentes, incluidas LAN (red de área local), WAN (red de área ancha) e incluso centros de datos. También se usan comúnmente en redes de voz y video.

Uno de los beneficios clave de usar un panel de parche es la capacidad de minimizar el tiempo de inactividad de la red. Debido a que todas las conexiones de red están centralizadas en el panel de parche, cualquier cambio o reparación se puede hacer de manera rápida y fácil sin tener que eliminar toda la red.

Los paneles de parche también ayudan a mejorar el rendimiento y la confiabilidad de la red al reducir la probabilidad de degradación e interferencia de la señal. Debido a que todas las conexiones se realizan en el panel de parche, hay menos posibilidades de interferencia de dispositivos o cables cercanos.

Además de estos beneficios, los paneles de parche también proporcionan una serie de otras ventajas. Por ejemplo, ayudan a simplificar la gestión de cables reduciendo el desorden y proporcionando una estructura clara y organizada para las conexiones de red. También hacen que sea más fácil identificar y solucionar problemas de red, ya que todas las conexiones están claramente etiquetadas y organizadas.

Al elegir un panel de parche, hay varios factores a considerar. El número de puertos, el tipo de conexiones admitidas y el factor de tamaño y forma del panel son consideraciones importantes. También es importante elegir un panel de parche de un fabricante de buena reputación, ya que la calidad y la confiabilidad pueden variar significativamente entre las marcas.

En general, un panel de parche es un componente esencial de cualquier configuración de red. Al proporcionar un centro central para las conexiones de red, los paneles de parche ayudan a simplificar la gestión de la red y mejorar la confiabilidad y el rendimiento.

2 ¿Cómo funcionan los paneles de parche?

Los paneles de parche son componentes esenciales en los sistemas de redes que proporcionan una ubicación centralizada para administrar y organizar múltiples cables de red. Sirven como un centro donde los cables de diferentes fuentes se pueden conectar a un solo panel, lo que permite un fácil mantenimiento y flexibilidad en la configuración de las conexiones de red. En este artículo, analizaremos más de cerca cómo funcionan los paneles de parche y sus diferentes tipos.

Los paneles de parche vienen en diferentes tipos, pero todos funcionan de la misma manera. Tienen varios puertos o ranuras donde los cables de red se pueden insertar y terminar. Cada puerto está etiquetado o numerado para ayudar a identificar el cable que está conectado a él. Los cables se pueden conectar al panel de parche de varias maneras, incluidos bloques de perforación, conectores RJ45 o conectores de fibra óptica.

Cuando un cable de red está conectado a un puerto en un panel de parche, está conectado a un puerto correspondiente en otro panel de parche o dispositivo de red, como un interruptor o un enrutador. La conexión se realiza con cables de parche, que son cables cortos que tienen conectores en ambos extremos. Un extremo está conectado al puerto en el panel de parche, y el otro extremo está conectado al puerto del dispositivo de destino.

Los paneles de parche generalmente se encuentran en un armario de cableado o sala de servidor donde los administradores de red pueden acceder fácilmente a ellos. Los cables que se conectan al panel de parche generalmente se instalan en las paredes, techos o pisos del edificio y se enrutan al panel de parche con bandejas de cables o conductos. Esta disposición permite una infraestructura de cableado más limpia y organizada, lo que hace que sea más fácil solucionar problemas y mantener la red.

Una de las principales ventajas de usar paneles de parche es su flexibilidad en la configuración de conexiones de red. Los administradores de la red pueden mover, agregar o eliminar fácilmente dispositivos de red sin tener que reconfigurar toda la red. Simplemente pueden desenchufar el cable de parche de un puerto y enchufarlo a otro puerto para hacer los cambios necesarios.

Los paneles de parche también proporcionan una capa de protección para los cables de red al evitar que se desconecten accidentalmente. Los cables se terminan en el panel de parche, y los cables de parche se utilizan para hacer la conexión final al dispositivo de red. Este acuerdo reduce el riesgo de desenchufar accidentalmente un cable, lo que podría causar tiempo de inactividad u otros problemas de red.

Existen diferentes tipos de paneles de parche diseñados para diferentes aplicaciones. Los tipos más comunes son:

Paneles de parche Cat5e/Cat6: estos se utilizan para redes Ethernet y velocidades de soporte de hasta 10 Gbps.

Paneles de parche de fibra óptica: se utilizan para redes de fibra óptica y admiten la transmisión de datos de alta velocidad a largas distancias.

Paneles de parche coaxiales: se utilizan para los sistemas de distribución de televisión por cable y videos.

Los paneles de parche también están disponibles en diferentes densidades de puertos, que van desde 12 a 96 puertos o más. El número de puertos requeridos depende del tamaño de la red y del número de dispositivos que deben conectarse.

En conclusión, los paneles de parche juegan un papel esencial en la organización y la gestión de cables de red. Proporcionan una ubicación centralizada para terminar y conectar cables de red, lo que permite la flexibilidad en la configuración de las conexiones de red. También proporcionan una capa de protección para los cables de red y reducen el riesgo de desconexiones accidentales. Hay diferentes tipos de paneles de parche disponibles para diferentes aplicaciones, y el número de puertos requeridos depende del tamaño de la red.

3. Tipos de paneles de parche

Existen varios tipos y clasificaciones de paneles de parche disponibles, cada uno diseñado para adaptarse a configuraciones y requisitos de red específicos. En este artículo, discutiremos los diferentes tipos y clasificaciones de paneles de parche.

Paneles de parche de cobre

Los paneles de parche de cobre se utilizan para terminar los cables de cobre en los sistemas de redes. Se usan comúnmente en las redes de área local (LAN), y pueden admitir varios protocolos, incluidos Ethernet, Fast Ethernet y Gigabit Ethernet. Los paneles de parche de cobre están disponibles en diferentes configuraciones, incluido el puerto 24-, el puerto 48- y los modelos de puerto 96-}, y generalmente usan conectores RJ45 para la terminación de cable.

Paneles de parche de fibra

Los paneles de parche de fibra se utilizan para terminar los cables de fibra óptica en los sistemas de redes. Se usan comúnmente en redes de larga distancia y de alta velocidad, incluidas las redes de área metropolitana (MANS) y las redes de área amplia (WAN). Los paneles de parche de fibra están disponibles en diferentes configuraciones, incluidos modelos de modo único y multimode, y generalmente usan conectores SC, LC o ST para la terminación del cable.

Paneles de parche blindados

Los paneles de parche blindados están diseñados para proporcionar protección adicional contra la interferencia electromagnética (EMI) y la interferencia de radiofrecuencia (RFI) en entornos de red de alta densidad. Por lo general, se usan en centros de datos y salas de servidores, donde se instalan múltiples cables muy cerca. Los paneles de parche blindados utilizan tecnología de blindaje para minimizar los efectos de EMI y RFI en el rendimiento de la red.

Paneles de parche sin blindaje

Los paneles de parche sin blindaje están diseñados para su uso en entornos de red de baja densidad donde EMI y RFI son menos preocupantes. Por lo general, se usan en una pequeña oficina/oficina en el hogar (SOHO) y entornos residenciales. Los paneles de parche sin blindaje están disponibles en diferentes configuraciones, incluidos los modelos CAT5E, Cat6 y Cat6a, y generalmente usan conectores RJ45 para la terminación del cable.

Paneles de parche de alimentación

Los paneles de parche de alimentación están diseñados para instalaciones de cable rápidas y fáciles. Cuentan con un diseño simple que permite que los cables se conecten directamente, sin la necesidad de conectores o bloques de terminación separados. Los paneles de parche de alimentación se usan comúnmente en instalaciones de red temporales y en situaciones donde se esperan cambios frecuentes en el cable.

Paneles de parche de golpe

Los paneles de parche de perforación están diseñados para instalaciones permanentes de cable. Requieren que los cables se finalicen utilizando una herramienta de perforación, que inserta los cables en el bloque de terminación del panel de parche. Los paneles de parche de perforación se usan comúnmente en centros de datos, salas de servidores y otros entornos de red de alta densidad.

Paneles de parche de alta densidad

Los paneles de parche de alta densidad están diseñados para su uso en entornos de red con espacio limitado. Cuentan con un diseño compacto que permite instalar más puertos en un espacio más pequeño. Los paneles de parche de alta densidad se usan típicamente en centros de datos, salas de servidores y otros entornos de red de alta densidad.

En conclusión, los paneles de parche son componentes de red esenciales que proporcionan un punto central para organizar y administrar cables en centros de datos, salas de servidores y otros entornos de red. Existen varios tipos y clasificaciones de paneles de parche disponibles, cada uno diseñado para adaptarse a configuraciones y requisitos de red específicos. Al elegir un panel de parche, es importante considerar factores como el tipo de cable, la velocidad de la red y la cantidad de espacio disponible.

4. ¿Cuáles son las ventajas del sistema de gestión de cables de Patch Panels?

Los paneles de parche son un componente esencial en los sistemas de gestión de cables para centros de datos, salas de servidores y otras instalaciones de red. Ofrecen varias ventajas para administrar el cableado de red, lo que los convierte en una herramienta indispensable para los administradores de redes. En este artículo, discutiremos las ventajas de los sistemas de gestión de cables de los paneles de parche.

Sistema de cableado organizado

Una de las ventajas más significativas del uso de paneles de parche es que ayudan a mantener el sistema de cableado organizado. Los cables de red están conectados a la parte posterior del panel de parche, y los cables de parche se utilizan para conectar los puertos al equipo de red. Esto da como resultado una configuración limpia y organizada que es fácil de administrar.

Solución de problemas simplificada

Cuando se produce un problema de red, los paneles de parche facilitan identificar el problema. A cada cable se le asigna un puerto específico en el panel de parche, lo que facilita el rastreo del cable e identifica la conexión defectuosa. Esto reduce el tiempo requerido para solucionar el problema, minimizando el tiempo de inactividad y aumentando la productividad.

Gestión fácil de cables

Los paneles de parche están diseñados para acomodar múltiples cables, lo que facilita la administración del sistema de cableado. Los lazos de cables, las bandejas de cables y otras herramientas de gestión de cables se pueden usar para mantener los cables ordenados y ordenados. Esto facilita la identificación de cables individuales, lo que hace que el mantenimiento y el trabajo de reparación sean más eficientes.

Flexibilidad

Los paneles de parche ofrecen un alto grado de flexibilidad, lo que los hace ideales para instalaciones de red de cualquier tamaño. Los paneles de parche se pueden personalizar para satisfacer las necesidades específicas de una instalación de red. Se pueden usar diferentes tipos de paneles de parche para acomodar diferentes tipos de cable, y el número de puertos se puede ajustar para que coincida con el tamaño de la instalación.

Escalabilidad

Los paneles de parche son escalables, lo que significa que se pueden ampliar fácilmente para satisfacer las crecientes necesidades de una instalación de red. Se pueden agregar paneles de parche adicionales al sistema de cableado para acomodar más cables, y se puede aumentar el número de puertos en los paneles de parche. Esto hace que sea fácil acomodar el crecimiento futuro sin la necesidad de reemplazar todo el sistema de cableado.

Tiempo de inactividad reducido

Los paneles de parche pueden ayudar a reducir el tiempo de inactividad en una instalación de red. Cuando un cable necesita ser reemplazado o reparado, el cable de parche se puede desconectar fácilmente del panel de parche sin interrumpir la red completa. Esto minimiza la cantidad de tiempo de inactividad requerido para los trabajos de mantenimiento y reparación.

En conclusión, los paneles de parche ofrecen varias ventajas para administrar el cableado de la red. Proporcionan un sistema de cableado organizado, simplifican la resolución de problemas, ofrecen una gestión de cables fácil y proporcionan flexibilidad y escalabilidad. También ayudan a reducir el tiempo de inactividad en las instalaciones de la red, haciéndolas herramientas indispensables para los administradores de redes.

5. ¿Cuál es la diferencia entre el panel de parche y el conmutador de red?

Los paneles de parche y los interruptores de red son componentes esenciales de un sistema de cableado estructurado, pero tienen diferentes propósitos. Comprender la diferencia entre los dos puede ayudar a los profesionales de la red a diseñar y mantener una infraestructura de red robusta y eficiente.

Los paneles de parche son esencialmente dispositivos pasivos que proporcionan una ubicación central para conectar y administrar cables. Se utilizan para terminar y organizar cables entrantes de varias fuentes, como escritorios, servidores y otros dispositivos de red. Los paneles de parche vienen en una variedad de configuraciones, incluidas Cat5e, Cat6 y Cat6a, dependiendo del tipo de cableado utilizado en la red. Por lo general, están montados en una rejilla o pared y están conectados a un interruptor con cables de parche.

Un interruptor de red, por otro lado, es un dispositivo de red activo que conecta múltiples dispositivos en una red de área local (LAN). Los interruptores usan la dirección MAC de cada dispositivo para identificar y enrutar paquetes de datos entre dispositivos. Por lo general, tienen múltiples puertos Ethernet que se pueden usar para conectar servidores, estaciones de trabajo, impresoras y otros dispositivos de red. Los interruptores de red vienen en varias configuraciones, incluidos conmutadores no administrado, administrado e inteligente.

Una de las principales diferencias entre los paneles de parche y los interruptores de red es su propósito. Los paneles de parche se utilizan para administrar y organizar cables, mientras que los interruptores se utilizan para conectar múltiples dispositivos en una red. Los paneles de parche generalmente se usan en el borde de una red, donde los cables de varios dispositivos se terminan y organizan. Los interruptores de red, por otro lado, se utilizan en el núcleo de una red para interconectar dispositivos y proporcionar acceso a la red a los usuarios finales.

Otra diferencia entre los paneles de parche y los interruptores de red es su funcionalidad. Los paneles de parche son dispositivos pasivos que no tienen ninguna capacidades de inteligencia o procesamiento. Simplemente proporcionan una ubicación central para conectar y administrar cables. Los interruptores de red, por otro lado, son dispositivos activos que usan algoritmos complejos para enrutar paquetes de datos entre dispositivos. Proporcionan características avanzadas, como VLAN, QoS y reflejo de puertos, para administrar y optimizar el tráfico de red.

Los paneles de parche y los interruptores de red también difieren en términos de su escalabilidad. Los paneles de parche generalmente se fijan en tamaño y solo pueden acomodar un cierto número de cables. Agregar más cables puede requerir paneles de parche adicionales o reconfigurar la configuración existente. Los interruptores de red, por otro lado, se pueden ampliar fácilmente agregando más puertos o apilando interruptores adicionales.

En resumen, los paneles de parche y los interruptores de red son componentes críticos de un sistema de cableado estructurado, pero tienen diferentes propósitos. Los paneles de parche se utilizan para administrar y organizar cables, mientras que los interruptores se utilizan para interconectar múltiples dispositivos en una red. Los paneles de parche son dispositivos pasivos, mientras que los interruptores son dispositivos activos que proporcionan características de red avanzadas. Comprender la diferencia entre estos dos dispositivos es esencial para diseñar y mantener una infraestructura de red eficiente y robusta.
