Mejor RJ45 Keystone Jack: 8 hechos que debe saber

Dec 18, 2024

Dejar un mensaje

RJ45 Keystone Jacktambién se llama módulos Keystone. Este artículo analizará las especificaciones técnicas de los mejoresRJ45 Keystone Jackutilizado encables de red, nos centraremos en 8 hechos imprescindibles sobre el mejor RJ45Keystone Jack, e introduzca sus funciones, aplicaciones, clasificaciones, composiciones, bronce de fósforo, alfileres de oro, materiales y cómo juzgar la calidad.

Probablemente estemos familiarizados conConectores RJ45, ya que muchas personas que no están en el negocio de cableado pueden hacer fácilmente una conexión de cable de red con unEnchufe rj45. Sin embargo, los gatos Keystone RJ45 pueden ser menos familiares. De hecho, los gatos Keystone son una parte crucial de los sistemas de red, jugando un papel clave en el logro de conexiones de red estables y eficientes. Un Jack Keystone RJ45 estándar se parece al que se muestra a continuación.

A standard RJ45 keystone jack

Es posible que se sienta familiar y no esté familiarizado con RJ45 Keystone Jacks; ¿No es solo la contraparte femenina delConector RJ45? Puedes pensar en ello de esa manera. Los gatos Keystone RJ45 se usan ampliamente en las redes. Por ejemplo, es posible que haya visto este tipo de keystone jackplaca frontalen tu oficina. También se usa en renovaciones en el hogar.

También puede ver la redpaneles de parcheEn muchos internet centros de datos, como el que se muestra a continuación.

network patch panels in many internet data centers

Un gato Keystone RJ45 es un componente de hardware utilizado para conectar dichos dispositivos de red de computadoras. Por lo general, incluye una o más interfaces de red que permiten que las computadoras u otros dispositivos se conecten a una red de área local (LAN) o una red de área ancha (WAN). La función principal de un gato Keystone es proporcionar conectividad de red y transmisión de datos, lo que permite que los dispositivos se comuniquen con otros dispositivos de red y compartan recursos.

Los gatos Keystone se usan ampliamente en varias redes Ethernet, incluida Cat5,Cat5e, Cat6, yCables Cat7. Es una interfaz estandarizada que proporciona transmisión de datos confiable y de alta velocidad, lo que permite una comunicación efectiva e intercambio de datos entre los dispositivos de red.

En los primeros días de las salas de servidores de red, la redpaneles de parcheeran más comunes. El propósito de un panel de parche de red es organizar los cables de red externos que convergen en la sala del servidor, que a menudo son desordenados. Si desea conectarlos a un interruptor en un orden lógico, es muy difícil. Primero unir los cables desordenados a un panel de parche y marcarlos, y luego conectando elpanel de parchePara el interruptor con cables de parche, el orden lógico se puede aclarar, lo que lo hace muy ordenado y fácil de ajustar. Los paneles de parche están equipados con tarjetas de marcado que indican la secuencia de cable. Adjuntamos los cables pre-cableados a la parte posterior delpanel de parchey marquéelos en la parte delantera, haciéndolo muy científico y fácil de administrar cuando se conecta alinterruptor de Ethernet. Por supuesto, muchas salas de servidor ahora también usan etiquetas de conexión externa en los cables devueltos, que es otro método de administración.

Patch panels are equipped with marking cards that indicate the wire sequence. We attach the pre-wired cables to the back of the patch panel and mark them on the front, making it very scientific and easy to manage

Los gatos Keystone RJ45 a los que generalmente nos referimos son 8p8c RJ 45- Type Keystone Jack Sockets. También hay otros tipos, como los utilizados en sistemas telefónicos y máquinas de fax, que difieren en la cantidad de núcleos de alambre que pueden soportar dentro del zócalo y el conector. El conector RJ45 que usamos a menudo también se conoce como 8p8c. La estructura interna de un conector o enchufe 8p8c consta de 8 posiciones (posición) y 8 puntos de contacto (contacto), que son los puntos de conexión de metal. Cada punto de contacto corresponde a un núcleo de cable del cable de red. Nuestros cables de red de datos tienen 8 núcleos, que corresponden perfectamente. Esta estructura de 8p8c garantiza conexiones de red estables y transmisión de datos, lo que permite el soporte de red de alta velocidad.

8P8C RJ45-type keystone jack sockets

Además de los conectores de tipo 8p8c RJ 45- o gatos Keystone, hay muchos otros tipos. RJ 10 - Un conector rectangular 4P4C simple para teléfonos. RJ 11 - un conector cuadrado 6p2c o 6p4c utilizado para conectar módems y líneas telefónicas. RJ 12 - el mismo tamaño que RJ11 pero con 6p6c. RJ 14 - 6 P4C, con dos líneas, puede conectar dos teléfonos o módems. RJ 21 - Un conector modular con hasta 50 puntos de contacto, utilizados para conectar hasta 25 circuitos en sistemas telefónicos grandes.

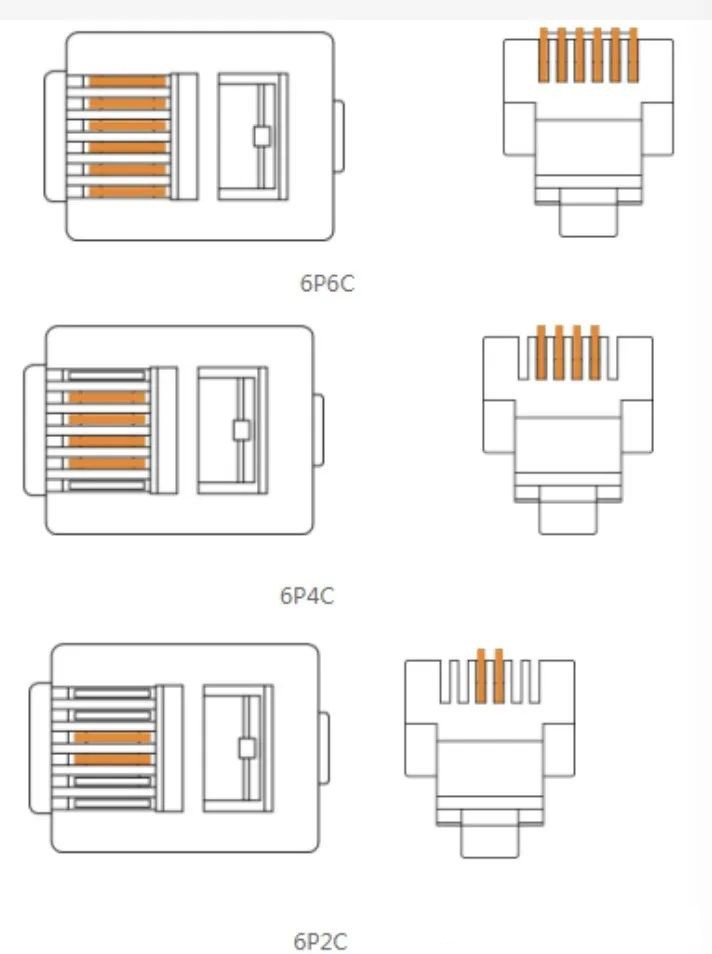

6P4C 6P6C and 6P2C Plugs and keystone jacks

Este artículo se centrará en el 8p8cRJ45 Keystone Jacky otros tipos de gatos Keystone no se discutirán aquí.

4P4C and 4P2C Plugs and keystone jacks

Los gatos Keystone RJ45 también se pueden clasificar en función de si tienen capacidades de blindaje, simplemente divididas en tipos no blindados y blindados. Los gatos Keystone RJ45 sin blindaje son el tipo más común, con una estructura simple y bajo costo, adecuado para entornos con bajos requisitos de blindaje electromagnético, como la configuración general de la casa y la oficina. Los gatos Keystone RJ45 blindados, por otro lado, tienen mejores capacidades anti-interferencia y protección electromagnética, lo que los hace ampliamente utilizados en entornos con altos requisitos para la calidad de la transmisión de señales y la seguridad de los datos, como las aplicaciones financieras, de atención médica y militares.

Unshielded RJ45 keystone jacks are the most common type, with a simple structure and low cost, suitable for environments with low electromagnetic shielding requirements,

Los gatos Keystone sin blindaje son fáciles de identificar; Aquellos con una capa externa de material de PC ecológica no están blindadas. Este es también el tipo más común de Jack Keystone RJ45 que vemos.

Keystone jacks with PC material outer shell are all unshielded keystone modules

El método de blindaje de los gatos Keystone RJ45 blindados es similar al de blindadoEnchufes RJ45; Se envuelve una capa de blindaje de metal alrededor de la periferia externa, reduciendo efectivamente el impacto de la interferencia externa en la transmisión de la señal y mejorando la estabilidad y la precisión de la transmisión de datos. Los gatos Keystone RJ45 blindados también pueden evitar la fuga de sus propias señales electromagnéticas, protegiendo la seguridad de los datos del usuario. Aunque la aparición de gatos Keystone RJ45 blindados no es diferente de la de los no blindados, su papel en el uso práctico es muy importante.

RJ45 keystone jacks is similar to that of shielded RJ45 plugs; has a metal shielding layer is wrapped around the outer periphery

También hay gatos Keystone RJ45 blindados que se colocan directamente enplacas frontales de red.

shielded RJ45 keystone jacks that are directly placed on network faceplates

Además de la clasificación por estructura interna y métodos de blindaje introducidos en el artículo anterior, los gatos Keystone RJ45 también pueden clasificarse mediante métodos de cableado. Si miramos a Keystone Jacks, podemos ver que haymódulos Keystoneque son sin herramientas y otros que requieren cableado en el sitio.

there are keystone modules that are tool-free and others that require on-site wiring.

Este último implica el uso de una herramienta de enmercado para insertar cada núcleo del cable de red en la ranura correspondiente de acuerdo con la secuencia de cableado TIA568A o 568B y asegurarlo firmemente. Cada ranura está conectada a los puntos de conexión de metal en la parte delantera del gato Keystone RJ45. Esta integración permite que la toma de gato Keystone RJ45 se conecte perfectamente con el cable de red. Cada tira de metal en el enchufe está conectada a cada núcleo del cable de red.

The latter involves using a crimping tool to insert each core of the network cable into the corresponding slot according to the TIA568A or 568B wiring sequence and securing it firmly.

Los gatos Keystone sin herramientas vienen con terminales de cableado incorporadas, eliminando la necesidad de una herramienta de engestión. Los ocho núcleos del cable de red se pueden colocar directamente en cada ranura y asegurarse presionando.

Tool-free keystone jacks come with built-in wiring terminals, eliminating the need for a crimping tool. The eight cores of the network cable can be directly placed into each slot and secured by pressing.

Los gatos Keystone RJ45 sin herramientas se usan más comúnmente en el cableado de red actual debido a sus ventajas: mejor flexibilidad, instalación más fácil y mayor escalabilidad y flexibilidad debido a su diseño de plug-and-play. Sin embargo, muchos instaladores aún prefieren gatos Keystone con cable para su transmisión de señal estable, ya que los puntos de contacto son más estables. Sin embargo, la instalación del módulo con cable es más compleja y requiere habilidades profesionales.

568B and 568A wiring method of the toolless keystone jacks

Al presentar los cables de red, mencionamos que pueden clasificarse comoCat5e, Cat6, Cat7, Cat8, etc., basado en su frecuencia operativa y rendimiento de la transmisión.

network cables can be classified as CAT5E, CAT6, CAT7, CAT8, etc., based on their operating frequency and transmission performance.

Cuanto mayor sea la velocidad de transmisión, más grueso serán los núcleos de cable para garantizar que puedan transportar más señales de red, lo que requiere que se diferencien los conectores correspondientes. Los enchufes RJ45 se diferencian, también lo son Keystone Jacks.

The higher the transmission rate, the thicker the wire cores to ensure they can carry more network signals, which requires corresponding connectors to be differentiated.

La mayoría de los gatos Keystone RJ45 están etiquetados en su vivienda, como Cat5e para la categoría 5E y Cat6 para CAT 6.

Most RJ45 keystone jacks are labeled on their housing, such as CAT5e for Category 5e, and CAT6 for Cat 6.

La diferencia entre Cat5e y Cat6 está en la artesanía y el grosor de las tiras de metal internas. EnCat7yCat8 Jacks, se agrega el revestimiento de oro a las tiras de metal para mejorar la conductividad de la señal. Esto corresponde a los conectores RJ45, donde los conectores CAT7 y CAT8 de alta velocidad también requieren recubrimiento de oro y capas de blindaje adicionales.

In CAT7 and CAT8 jacks, gold plating is added to the metal strips to enhance signal conductivity.

El gato Keystone RJ45 tiene 8-} puntos de contacto de pin dentro del enchufe delantero, correspondiente a los ocho cables delCable de par retorcido; En la parte posterior, hay cuatro columnas de cableado en cada lado, con una carcasa de policarbonato y clips de metal incrustados en las columnas de cableado que se conectan a los puntos de contacto. Los códigos de color de cableado universales claros se marcan en ambos lados de lamódulo Keystone, en dos filas. La fila A representa el modo de cableado T586A, y la fila B representa el modo de cableado T586B. Este es el módulo de información RJ45 más común que requiere una herramienta de engestión.

RJ45 keystone jack has 8-pin contact points inside the front plug, corresponding to the eight wires of the twisted pair cable; on the back, there are four wiring columns on each side

El núcleo del gato Keystone RJ45 es el enchufe modular. Los conductores o agujeros de zócalo de oro mantienen una conexión eléctrica estable y confiable con los contactos modulares del enchufe. La fricción entre los contactos y el enchufe fortalece aún más el contacto eléctrico a medida que se inserta el enchufe. El diseño del socket incorpora un mecanismo de bloqueo general, asegurando la máxima resistencia a la extracción cuando se inserta un enchufe modular (como un enchufe RJ45). Los bloqueos de cableado en el conector RJ45 conectan elpar de pares retorcidosa través de ranuras, y los clips de bloqueo pueden asegurar elRJ45 Jack en dispositivos de salida de información como.Placas frontales RJ45.

The wiring blocks on the RJ45 jack connect the twisted pair through slots, and locking clips can secure the RJ45 jack in information outlet devices

Común sin blindajeJacks RJ45son de 2 cm de alto, 2 cm de ancho y 3 cm de espesor, hechos por moldeo por inyección, con una carcasa resistente a alta presión, retardante de llama y UL con clasificación de 94V -0. Se pueden colocar fácilmente en cualquier placa frontal modular, soporte o caja de montaje en superficie de la serie M, y se pueden instalar a 90 grados (verticales) o 45 grados en las placas de fracción estándar. El diseño de proceso especial proporciona al menos 750 inserciones repetidas, y el módulo Keystone utiliza etiquetas universales de cableado T568A y T568B. También viene con una cubierta de inserción de cable plano blanco. Este tipo de módulo Keystone generalmente requiere una herramienta de enrging. Este módulo Keystone sin blasco es el más utilizado en los sistemas de cableado integrado doméstico, manteniendo una apariencia consistente de CAT3/RJ12, CAT5,Cat5e, aCat6 Jacks.

Cuando presentamos los alfileres de contacto de metal delConector RJ45, mencionamos el bronce o el bronce de fósforo. Sin embargo, los materiales promocionales de muchos fabricantes afirman que los pasadores de metal en conectores RJ45 o gatos clave están hechos de cobre puro o cobre sin oxígeno. Esta es una afirmación engañosa, a menudo hecha para aumentar el valor percibido del producto. Tanto los pines en los conectores RJ45 como los pasadores de metal en los gatos Keystone RJ45 requieren requisitos de alta dureza. Sin embargo, el 100% de cobre puro o los pasadores de cobre sin oxígeno son demasiado suaves y no pueden perforar el aislamiento plástico de los núcleos de cable. Además, al cablear los pasadores de metal de un gato Keystone, es necesaria una gran dureza. Por lo tanto, la mayoría de los pines del conector RJ45 están hechos de bronce o bronce de fósforo, pero en los gatos Keystone RJ45, el bronce de fósforo se usa predominantemente.

in RJ45 keystone jacks, phosphor bronze and gold plated pins are predominantly used

El bronce fosfor ofrece una excelente maquinabilidad, resistencia a la corrosión y alta dureza, resistencia al desgaste y durabilidad, lo que lo hace ampliamente utilizado en aplicaciones mecánicas, eléctricas y aeroespaciales. El bronce, por otro lado, tiene una excelente conductividad eléctrica y térmica, junto con alta plasticidad y dureza, lo que lo hace comúnmente usado en fundición, componentes eléctricos y piezas metálicas. En Keystone Jacks, los ocho alfileres frontales están hechos de bronce porque solo necesitan hacer contacto, asegurando una mejor conductividad. Los pines de metal en los conectores RJ45 necesitan menos dureza en comparación con los pines de metal en los terminales de cableado de los gatos Keystone RJ45. Esta es la razón por la cual el bronce de fósforo se usa ampliamente en los terminales de cableado de Keystone Jacks.

phosphor bronze is widely used in the wiring terminals of keystone jacks because metal pins in the keystone jacks wiring terminals need more hardness

El bronce de fósforo es una aleación que contiene zinc, cobre, estaño y fósforo, con el contenido de fósforo que generalmente alcanza un 5% o más. El bronce, en contraste, es una aleación a base de cobre típicamente compuesta de cobre, estaño, plomo, zinc y níquel. El bronce de fósforo tiene un mayor contenido de fósforo, mientras que el bronce tiene una gama más amplia de componentes y proporciones más matizadas. El bronce de fósforo, que es una aleación de cobre, estaño y fósforo, es duro y a menudo se usa para hacer resortes. Se utiliza para desoxidar el cobre puro y el bronce (Cu-SN) con fósforo residual y para mejorar las propiedades mecánicas como la tenacidad, la elasticidad, la resistencia al desgaste y la resistencia a la corrosión al agregar fósforo al 1%. Se usa principalmente para piezas resistentes al desgaste y componentes elásticos. Las aplicaciones incluyen conectores de computadora, conectores de teléfonos móviles, conectores de la industria de alta tecnología, resortes electrónicos y eléctricos, interruptores, ranuras, botones, conectores eléctricos, marcos de plomo, placas de vibración y terminales.

Phosphor bronze, which is an alloy of copper, tin, and phosphorus, is hard and is often used to make springs

Debido a su alta dureza, resistencia al desgaste y resistencia a la corrosión, el bronce de fósforo se usa con frecuencia en maquinaria automatizada, cojinetes del motor de aeronaves, automóviles, vehículos ferroviarios, trenes de alta velocidad y envases de productos agrícolas de exportación. El bronce se usa comúnmente en impresión, productos de salud de infrarrojo lejano, equipos de acondicionamiento físico, barandas de balcón, accesorios cosméticos, equipos de audio y decoraciones arquitectónicas antiguas. El bronce fosfor tiene un color más claro que el bronce ordinario, que aparece rojo o rosa claro, a veces con un ligero tinte rojizo, mientras que el bronce ordinario es más amarillento.

Phosphor bronze has a lighter color than ordinary bronze, appearing light red or pink, sometimes with a slight reddish tint

El núcleo del gato Keystone RJ45 son los componentes de conexión de metal, incluidos los pasadores de metal terminal de cableado y los ocho pines delanteros. Los gatos Keystone RJ45 de alta calidad cuentan con alfileres dorados. El revestimiento de oro aquí tiene el mismo propósito que en los pines del conector RJ45. La capa de oro garantiza una conexión de señal de bajo voltaje de bajo voltaje estable y confiable entre el alambre o el orificio del enchufe y los pasadores de resorte del enchufe modular. El contacto eléctrico se mejora aún más por la fricción entre los pasadores de resorte de metal y el orificio del enchufe a medida que se inserta el tapón. El diseño de enchufe de gato Keystone RJ45 incorpora un mecanismo de bloqueo integral, asegurando la máxima resistencia de extracción en la interfaz entre el enchufe y el zócalo cuando se inserta un enchufe RJ45.

The thickness of the gold layer in RJ45 connectors and keystone jacks can vary, ranging from 1 micron to 50 microns.

El grosor de la capa de oro en conectores RJ45 y gatos Keystone puede variar, que varía de 1 micras a 50 micras. Estos espesores de la capa de oro proporcionan diferentes rendimientos y durabilidad para diversas aplicaciones. La elección del grosor de la capa de oro se basa en su impacto en la resistencia al desgaste del conector, la conductividad y la vida útil. El recubrimiento de oro mejora significativamente la durabilidad y la conductividad de los conectores, un proceso común en los componentes electrónicos. Si bien es preferible una capa de oro más gruesa, una capa que es demasiado delgada puede desglosar fácilmente durante el uso, y las capas más gruesas también vienen con costos más altos, lo que requiere un equilibrio entre los dos.

Gold plating significantly enhances the durability and conductivity of connectors While a thicker gold layer is preferable

Un gato Keystone RJ45 de alta calidad presenta un diseño compacto, aumentando la densidad portuaria del zócalo. La carcasa está hecha de material plástico resistente al impacto de ABS, con una cubierta de polvo para evitar el polvo y la entrada de humedad. Los módulos Keystone de alta calidad también usan pasadores de resorte chapados en oro para extender la vida útil del módulo Keystone y mejorar la eficiencia de la transmisión.

A high-quality RJ45 keystone jack features a compact design, increasing the port density of the socket

La mayoría de las descripciones de productos para gatos Keystone RJ45 resaltan el uso de molduras por inyección de ABS para la carcasa.

Injection molding involves injecting molten material, typically plastic or metal, into a mold under high pressure. The mold is precisely made to the desired shape and size.

El moldeo por inyección implica inyectar material fundido, típicamente plástico o metal, en un molde a alta presión. El molde está hecho con precisión a la forma y el tamaño deseados. El material se derrite en un barril calentado y luego se ve obligado a la cavidad del moho. El mecanismo de tornillo en el barril facilita este proceso, suavizando el material y asegurando una inyección uniforme en el molde. Los productos moldeados por inyección ofrecen alta precisión, lo que permite la producción de piezas con tolerancias extremadamente estrictas y dimensiones consistentes. Este proceso permite a los fabricantes crear geometrías y formas complejas con alta precisión, asegurando que cada parte cumpla con especificaciones precisas.

The structure of the injection machine ensure Injection-molded products offer high precision, enabling the production of parts with extremely tight tolerances and consistent dimensions.

El moldeo por inyección puede producir piezas con detalles y características complejas, que incluyen paredes delgadas, patrones intrincados, subsidios, hilos y otros detalles desafiantes que pueden ser difíciles o imposibles de lograr con métodos de fabricación alternativos. Las piezas moldeadas por inyección son conocidas por su durabilidad y resistencia, asegurando una distribución uniforme de materiales y una excelente integridad estructural, resistencia al desgaste, resistencia al impacto y resistencia al medio ambiente. Aunque el costo inicial de herramientas para moldes de inyección puede ser alto, se vuelve altamente rentable para la producción a gran escala. Una vez que se realiza el moho, el costo de fabricación por unidad disminuye significativamente, lo que hace que la inyección moldee una elección económica para producir piezas idénticas o similares a granel.

7.1 Material ABS

El ABS, que significa acrilonitrilo butadieno estireno, es un plástico versátil de ingeniería termoplástica. Parece opaco y de color marfil, con productos que se pueden hacer en varios colores y alto brillo. El ABS tiene una densidad relativa de aproximadamente 1.05 y una baja tasa de absorción de agua. Exhibe una buena adhesión con otros materiales, lo que facilita la impresión, la capa o la placa en su superficie. Con un índice de oxígeno del 18%-20%, el ABS es un polímero inflamable que produce una llama amarilla, humo negro y un olor a canela distintivo cuando se quema.

ABS plastic appears opaque and ivory-colored, with products that can be made in various colors and high gloss

El ABS tiene excelentes propiedades mecánicas, con una muy buena intensidad de impacto que permite el uso a temperaturas extremadamente bajas. Tiene buena resistencia al desgaste, estabilidad dimensional y resistencia al aceite, adecuada para rodamientos que funcionan bajo cargas y velocidades medianas. El ABS exhibe una mejor resistencia de fluencia que PSF y PC, pero peor que PA y POM. Sus resistencias a la flexión y la compresión se encuentran entre las más bajas para los plásticos. El rendimiento del ABS se ve significativamente afectado por la temperatura. Su rango de temperatura de deflexión de calor es 93-118 grado, que se puede aumentar en aproximadamente 10 grados después del recocido. El ABS permanece algo flexible en -40 grado y se puede usar dentro de un rango de temperatura de -40 grado a 100 grados. El ABS ofrece un buen aislamiento eléctrico que no se ve afectado por la temperatura, la humedad o la frecuencia, lo que lo hace adecuado para la mayoría de los entornos. El ABS no se ve afectado por agua, sales inorgánicas, álcalis y muchos ácidos, pero se disuelve en cetonas, aldehídos e hidrocarburos clorados. Es propenso al agrietamiento del estrés cuando está atacado por ácido acético glacial (vinagre de hielo) o aceites vegetales. El ABS tiene poca resistencia al clima, con su resistencia de impacto que se reduce a la mitad después de seis meses de exposición a la luz UV al aire libre.

Como se describió anteriormente, el uso de ABS para los gatos Keystone RJ45 daría como resultado una falta de resistencia al fuego. Para superar las deficiencias de ABS, el policarbonato (PC) a menudo se combina con ABS para crear una aleación de PC/ABS. Esta aleación combina las excelentes propiedades de ambos materiales, mejorando la resistencia al calor de ABS y la resistencia a la tracción al tiempo que reduce la viscosidad de la fusión de la PC, el estrés interno y la mejora del procesamiento, la resistencia al impacto de baja temperatura y la resistencia química.

PC/ABS alloy combines the excellent properties of both materials, enhancing ABS's heat resistance and tensile strength while reducing PC's melt viscosity, internal stress, and improving processing, low-temperature impact resistance, and chemical resistance.

El principal inconveniente de PC/ABS es su peso y conductividad térmica menos que ideal. La temperatura de moldeo para PC/ABS varía entre la de las dos materias primas, 240-265 grado, con temperaturas demasiado altas, causando una descomposición de ABS y demasiado bajo, lo que resulta en un flujo de PC deficiente.

PC/ABS composite materials approach the performance of low-smoke, Zeo-halogen (LSZH)materials, serving as a substitute with high temperature, fire, and impact resistance

Enfoque de materiales compuestos de PC/ABS.Lszh) Materiales, que sirven como sustituto con alta temperatura, fuego y resistencia al impacto, cada vez más utilizada en diversas aplicaciones. Por lo tanto, muchos gatos Keystone RJ45 de alta calidad recomiendan PC/ABS como material de carcasa.

8. Cómo juzgar la calidad de RJ45 Keystone Jacks

8.1 JuzgadoLa calidad de RJ45 Keystone Jacks por apariencia

De acuerdo con el estándar de la industria YD926.3, el término "módulo de llave de información" se define como "salida de información" y se clasifica en "Hardware de conexión" en el sistema de cableado. De acuerdo con el estándar ANSI/TIA -568, se encuentra en "conectar hardware" como "Jack RJ45". Dependiendo de diferentes estándares y especificaciones, también se puede denominar "módulo de llave de computadora", "keystone jack", etc. Para simplicidad, comúnmente lo llamamos "rj45 keystone jack". Con el desarrollo continuo de la información de la red, la demanda de Jacks Keystone ha aumentado. Sin embargo, a medida que crece la demanda, la calidad de los productos se ha vuelto más desigual, con productos inferiores de alta calidad e inferiores en el mercado. Dado que Keystone Jacks son productos industriales, mientras que existen métodos para distinguir la calidad, a menudo es difícil para los usuarios comunes o el personal de adquisiciones sin instrumentos profesionales para juzgar verdaderamente la calidad de los gatos clave. Hoy, compartiremos algunos métodos para juzgar la calidad de un módulo examinando su apariencia, estructura y rendimiento. Comencemos con la apariencia general. Los módulos de información de uso común incluyen CAT 5E, CAT 6 y CAT 6A, que generalmente tienen marcas de moho, como se muestra en la figura a continuación.

Commonly used information modules include Cat 5e, Cat 6, and Cat 6A, which usually have mold marks

Los gatos Keystone RJ45 pueden estar sin blindaje o protegidos. Jacks Keystone sin blindaje: los módulos de alta calidad generalmente usan material de policarbonato (material de PC de ingeniería), que funciona mejor en durabilidad en el uso repetido y la elasticidad de los clips de instalación. Algunos productos utilizan material ABS de ingeniería ordinaria, que es ligeramente inferior en calidad. Es importante prestar atención a los módulos hechos de plástico reciclado, ya que tienen una durabilidad pobre en el uso repetido y los clips son extremadamente propensos a romperse, lo que los convierte en módulos de baja calidad. Al distinguir, puede probar la elasticidad de los clips del módulo a mano. Si la elasticidad es pobre y los clips son propensos a romperse, es un producto deficiente. Además, verifique la apariencia para la mano de obra fina. Si la superficie no es suave, las líneas de moho son obvias, los bordes no son redondeados y hay rebabas, indica una mala calidad de la inyección del molde, el proceso de producción y el material.

Shielded keystone jacks: The external structural components are usually made of two materials: tin-plated copper sheets or zinc alloy die-cast and then electroplated.

Jacks Keystone RJ45 blindados: los componentes estructurales externas generalmente están hechos de dos materiales: láminas de cobre chapadas en estaño o fastidio de aleación de zinc y luego electroplacadas.

En términos de rendimiento total de blindaje, confiabilidad estructural y vida útil, módulos blindados con fastidio de aleación de aleación de zinc y módulos blindados electrochados son superiores a los módulos blindados de cobre chapado en estaño. Los módulos blindados de mayor grado, como Cat6a, Cat7 y Cat8, ya no usan blindaje de cobre chapado en estaño porque no puede proporcionar un blindaje completo. Actualmente, todavía existen módulos de información de cobre chapado en estaño en el mercado. Al encontrar tales productos, uno debe distinguir cuidadosamente, ya que estos módulos son generalmente de menor calidad. Además de estos dos tipos, se debe prestar atención especial a los módulos blindados con acero inoxidable como la cubierta de blindaje, ya que estos módulos son particularmente bajos en calidad. Para los módulos de información protegidos con conchas de aleación de zinc, también se debe prestar atención a la calidad del molde, proceso de producción, materia prima de aleación de zinc y proceso de electroplatación. Seleccione productos con alta calidad de la superficie, acabados lisos e incluso electroplacas. De lo contrario, es probable que la calidad sea deficiente.

For zinc alloy shells keystone jacks, attention should also be paid to the quality of the die-casting mold, production process, zinc alloy raw material, and electroplating process. Select products with high surface quality, smooth finishes, and even electroplating

8.2 Juzgando la calidad de los gatos Keystone RJ45 por estructura del producto

Primero, veamos los pasadores de oro 8-} dentro del enchufe del módulo de información, que son cruciales para el rendimiento de la transmisión. A. Inspeccione visualmente si los alfileres de oro son suaves y libres de rebabas. La superficie de los pasadores de oro en los módulos de información se electroplica con níquel y luego de oro, con el área de contacto de metal chapado en oro. Muchos módulos de llave de alta gama se electroplacan con 50u "de oro. Si la calidad de la electroplatación es pobre, con un grosor de base de níquel insuficiente, un enchapado de oro inadecuado o incluso un enchapado de cobre en lugar de oro, dichos pasadores de oro no pueden pasar pruebas de enchufe y pruebas de pulverización de sal. La superficie del producto aparecerá aburrida, con Burrs e incluso puede desarrollar una superficie verdes, indicando que el rendimiento de la transmisión de la transmisión de oro. Los alfileres. A medida que las redes han evolucionado, el diseño de los pasadores de oro también ha visto mejoras continuas.

0504

Estructura completamente paralela y recta: el punto de fricción durante la inserción y el punto de contacto después de la fijación son el mismo punto, lo que afecta el rendimiento de POE. Además, la estructura completamente paralela y recta de los pasadores de oro no se separa o se tambalea, causando interferencia mutua durante la transmisión de la señal y la estabilidad del enlace comprometedor. Estructura escalonada en forma de S de tres capas: el punto de fricción durante la inserción y el punto de contacto después de la fijación no son el mismo punto, lo que cumple con los requisitos de rendimiento de POE. Además, la estructura escalonada en forma de S de tres capas reduce efectivamente la interferencia entre los pares de cables durante la transmisión, mejorando la estabilidad del enlace. En segundo lugar, examine el conductor de terminación de cable de 8PIN en la parte posterior del módulo de información, que afecta directamente la calidad de terminación del cable del módulo. Los módulos de alta calidad típicamente usan 45- estructuras terminales en ángulo para el enrollamiento, mientras que algunos módulos de gama baja continúan utilizando 90-} Terminales de enrollamiento de grado. Como se muestra en la figura: 90- gruñido de grados: mala durabilidad en el uso repetido, y si el cable engarzado es demasiado grueso, puede romper el cable. Si el cable es demasiado delgado, puede parecer atravesar pero no perforar el cable central, lo que lleva a un mal contacto. 45- Grado: buena durabilidad en el uso repetido, e independientemente del medidor de cable, asegura que el cable no esté roto y garantice la conductividad.

8PIN wire-terminating conductor at the rear of the information module directly affects the cable termination quality of the module. High-quality modules typically use 45-degree angled terminal structures for crimping, whereas some lower-end modules continue to use 90-degree crimping terminals.

8.3 Juzgando la calidad de los gatos Keystone RJ45 por rendimiento de la transmisión

Para un producto industrial tan profesional como un Keystone Jacks, debe someterse a numerosas pruebas utilizando equipos muy especializados, que generalmente no está disponible para los usuarios comunes y el personal de adquisiciones. Aquí hay un método para evaluar el rendimiento de la transmisión de Keystone Jacks. Todos sabemos que antes de seleccionar un sistema de cableado, hay una prueba de rendimiento de enlace permanente. Primero, determine un cable de red calificado y realice un enlace corto de medidor 10- y un enlace estándar del medidor 90- de acuerdo con el modelo de enlace permanente. Luego use los instrumentos de prueba de ingeniería Fluke para probar. Si los resultados de la prueba están calificados, indica que el gato Keystone está calificado. Además, un buen módulo puede compensar todo el enlace.

Permanent link performance test:First, determine a qualified network cable and perform a 10-meter short link and a 90-meter standard link according to the permanent link model. Then use Fluke engineering test instruments to test. If the test results are all qualified, it indicates that the keystone jack is qualified.
