Cable Ethernet blindado: cómo elegir material

¿Sabes de qué es un cable Ethernet blindado y de qué está hecho un cable Ethernet blindado? El artículo de hoy responderá a estas preguntas y también explorará cómo elegir el material adecuado para el cable Ethernet blindado.



1. Los materiales del conductor en blindadoéternetcables

Al seleccionar el blindadoÉternetcables, los fabricantes o distribuidores a menudo anuncian que sus cables usan cobre sin oxígeno o cobre puro. A primera vista, ¿no es el cobre sin oxígeno lo mismo que el cobre puro? ¿Cuál es la diferencia entre los dos?
En realidad,éternet de cobrecablesestán hechos de tres materiales: cobre sin oxígeno, cobre de alta resistencia y bronce (laminado revestido de cobre). Hoy, la mayoría de los cables Ethernet básicos usan cobre sin oxígeno o bronce. Sin embargo, en el marketing, dado que el cobre sin oxígeno no está etiquetado como "cobre puro", el bronce se ha apoderado rápidamente de ese término. Llamarlo "cobre puro" en lugar de "bronce" hace que suene más avanzado.

Cobre sin oxígeno (OFC): tiene un valor de bajo resistencia (menos de 30 ohmios para 300 metros), lo que significa que tiene una fuerte conductividad. Esto da como resultado distancias de transmisión de señal más largas y tasas de pérdida de paquetes más bajas. Por lo tanto, cobre sin oxígenocarretes de cablese recomiendan para ingeniería de red, sistemas de vigilancia de alta definición e instalaciones en el hogar, garantizando un rendimiento estable, seguridad y una vida útil más larga.





El bronce (a menudo comercializado como "cobre puro") no puede ser atraído por un imán, pero es más difícil que el cobre sin oxígeno y tiene un valor de resistencia de zinc más alto (alrededor de 100 ohmios durante 300 metros). Si bien ofrece una transmisión de red estable, su distancia de seguridad y transmisión son inferiores al cobre sin oxígeno, y su vida útil es más corta. Sin embargo, es más barato que el cobre sin oxígeno. Este es un punto importante a tener en cuenta.



2. Cómo identificar el material de los conductores de cables Ethernet blindados

Al comprar, a menudo no está claro cómo distinguir entre cobre sin oxígeno y bronce. Como puede ver, es difícil distinguir entre el bronce y el cobre sin oxígeno solo mirando las fotos. Muchos vendedores comercializan cables de bronce como cables de cobre sin oxígeno, etiquetándolos como "cobre puro".
El cobre sin oxígeno es ampliamente reconocido como el mejor material de conductores para protegidoscables Ethernety es un requisito obligatorio para los cables estándar nacionales. Los materiales de cobre estándar contienen una cantidad significativa de óxidos e impurezas, que afectan en gran medida la calidad de la transmisión de la señal. En contraste, los cables de cobre sin oxígeno tienen niveles de oxígeno e impurezas mucho más bajos. Por lo tanto, es crucial identificar cables de cobre genuinos sin oxígeno al comprar.
El método de prueba más común es usar un multímetro para medir la resistencia de un cable del medidor 100-. Como se mencionó anteriormente, los cables de cobre sin oxígeno tienen una resistencia de menos de 30 ohmios para 300 metros.

El conductor de cobre en cables de cobre sin oxígeno tiene una pureza de más del 99.95%, con impurezas insignificantes y contenido de oxígeno, lo que resulta en una menor resistencia. Probar un solo cable con un multímetro revelará su verdadera naturaleza: si la resistencia es inferior a 30 ohmios, es cobre sin oxígeno. Una prueba simple puede revelar la verdad. Si el bronce o, peor aún, se usa cobre de bajo grado, la resistencia superará los 100 ohmios.
Por supuesto, algunos cables no son realmente cobre sin oxígeno, sino que usan aleaciones de otros metales. Estas aleaciones contienen niveles más altos de oxígeno e impurezas, lo que resulta en una mayor resistencia. La aleación o los cables de aleación de cobre generalmente tienen una resistencia de 50–70 ohmios, mientras que los cables de cobre estándar son de alrededor de 110 ohmios. Recuerde, cualquier cosa por encima de 30 ohmios no es un cable de alta calidad.
Si se pregunta quién llevaría un multímetro para comprar un cable Ethernet, suena como algo que un detector profesional de falsificación haría. Pero no se preocupe, hay métodos alternativos si su empresa no tiene acceso a un multímetro. En tales casos, puede identificar cables de cobre genuinos sin oxígeno utilizando una de las siguientes dos pruebas:
Prueba de rasguño: use una herramienta de metal afilada para rayar la superficie del conductor. El cobre sin oxígeno mostrará un color amarillo dorado consistente en todo momento, mientras que otros materiales revelarán manchas de color rojo o negro irregulares. Para los cables con solo una capa externa de cobre sin oxígeno, el rascado mostrará una diferencia notable entre las capas internas y externas.
Prueba de llama: Caliente el conductor por unos segundos. Si se suaviza, es probable que sea una aleación de cobre. Si la capa externa se oxida y, después de la limpieza, el conductor permanece descolorido y no vuelve a su amarillo dorado original, es un cable de cobre puro con un recubrimiento de cobre sin oxígeno. Si solo la superficie se oxida y el conductor vuelve a su estado original después de la limpieza, es un cobre genuino sin oxígeno.

3. Otros materiales utilizados en cables Ethernet blindados

Actualmente, los estándares nacionales recomiendan usar cobre sin oxígeno para cables Ethernet. Sin embargo, el proceso de producción para el cobre sin oxígeno es relativamente complejo, lo que lo hace más costoso. Como resultado, a veces se usan otros materiales para el núcleo del cable, como el aluminio revestido de cobre (CCA) y el cobre con estateado.
Los cables de aluminio cubierto de cobre (CCA) son esencialmente cables de aluminio recubiertos con una capa de cobre. El cobre tiene una resistividad mucho menor, típicamente 1.68 veces más baja que el aluminio, lo que significa que los cables de aluminio consumen más potencia, generan más calor y son menos eficientes. La baja resistencia del cobre permite distancias de transmisión más largas, tasas de pérdida de paquetes más bajas y una vida útil más larga. Sin embargo, los cables CCA son propensos a romperse debido a la flexión o el estiramiento, y con el tiempo, son susceptibles a la oxidación y la corrosión.
Los cables CCA son fáciles de identificar: simplemente corte el cable y examine el color del núcleo. El aluminio es blanco plateado, mientras que el cobre es amarillo, lo que hace que sea fácil de distinguir.

Los cables de cobre con estateado se realizan cubriendo la superficie de los conductores de cobre con estaño, mientras que los cables de cobre sin oxígeno usan cobre puro sin oxígeno sin recubrimiento.
Los cables de cobre estateados tienen una excelente resistencia a la oxidación, ya que la capa de estaño evita que el cobre reaccione con oxígeno. Aunque los cables de cobre sin oxígeno carecen de un revestimiento de estaño, su alta pureza les da resistencia inherente a la oxidación.
Los cables de cobre estateados también son fáciles de identificar: la capa externa es de color blanco plateado, mientras que la capa interna es de color amarillo dorado. Típicamente, el cobre en cables estateados es de bronce, no de cobre sin oxígeno.



A continuación, discutamos la tecnología y los materiales de blindaje utilizados en los cables Ethernet.

4. Tecnología de blindaje en cables Ethernet blindados

El blindaje en los cables Ethernet implica el uso de materiales y estructuras para proteger los cables de señal internos, reduciendo la interferencia electromagnética externa y la fluctuación de la señal, y la mejora de la estabilidad y confiabilidad de la transmisión de datos.
Los materiales de blindaje generalmente incluyen trenzas de cobre, papel de aluminio y papel de aluminio, mientras que la estructura incorpora blindaje de aislamiento en capas y blindaje de metal de doble capa. Protegidopar de pares retorcidos(STP) Los cables consisten en cuatro pares de cables de cobre retorcido encerrados en una manga aislante. Cada par de cables transmite pulsos eléctricos en direcciones opuestas, utilizando inducción electromagnética para cancelar la interferencia.

Cables blindadosse utilizan principalmente en entornos con una fuerte interferencia electromagnética, como centros de datos o salas de servidor. Resisten efectivamente la interferencia, mantienen la transmisión estable y ofrecen una excelente confidencialidad. Además, los cables blindados evitan la espía, ya que la lámina de aluminio bloquea las señales electromagnéticas externas y minimiza las propias emisiones electromagnéticas del cable, evitando la interferencia con otros cables.

Sin embargo, los cables Ethernet blindados requieren circuitos adecuados de conexión a tierra y protección para reducir efectivamente la interferencia. La mala base disminuye significativamente su efectividad. Por lo tanto, al usar cables blindados, asegúrese de que todos los componentes del sistema estén protegidos y correctamente conectados a tierra.
En resumen, el blindaje es una forma efectiva de mejorar la estabilidad y la seguridad de la red, pero la base adecuada y la selección de componentes son esenciales para un rendimiento óptimo.



5. Aluminio de blindaje de aluminio

Los cables con blindaje de aluminio aislar efectivamente la interferencia electromagnética, mejorando la calidad de la transmisión de la señal. Son adecuados para aplicaciones de alta demanda, pero tienen un costo más alto. Los cables no blancos son más baratos y adecuados para entornos de baja demanda, pero son más susceptibles a la interferencia. La elección depende de necesidades específicas.

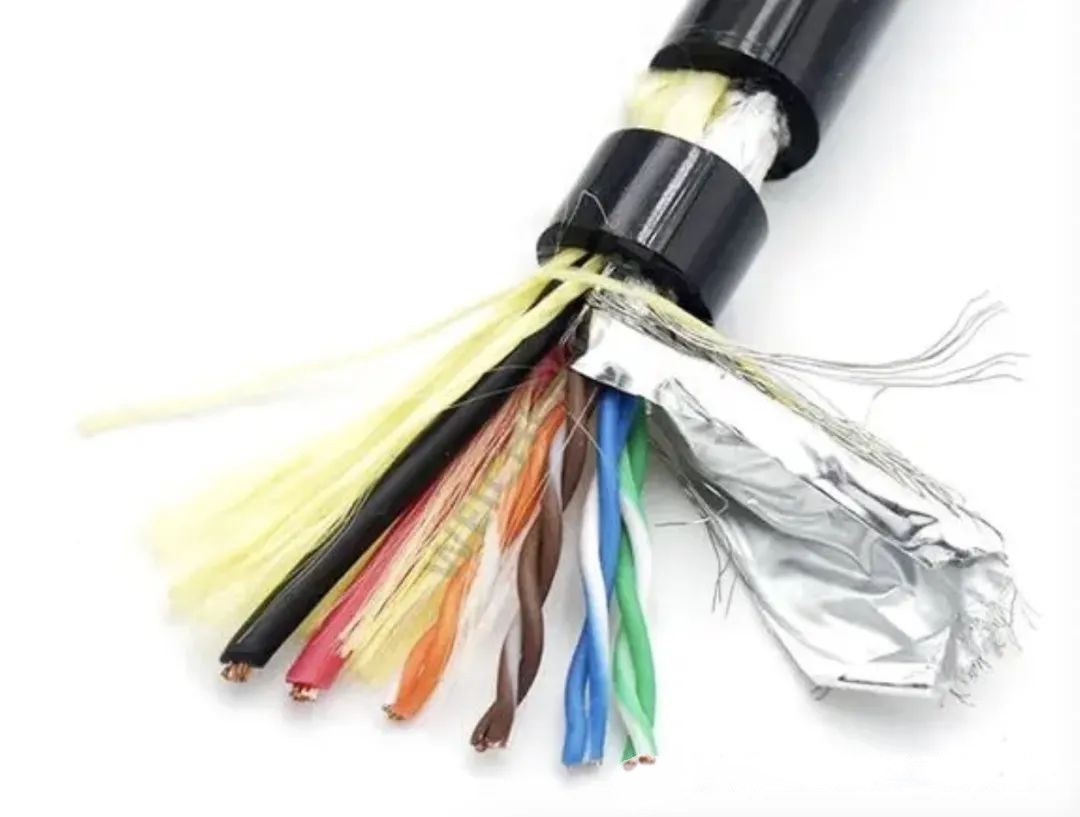

El blindaje de aluminio de aluminio implica envolver la capa de aislamiento del cable con aluminio o lámina de cobre, que aísla la interferencia electromagnética interna y externa. Este blindaje reduce la diafonía de la señal y mejora el rendimiento anti-interferencia del cable, especialmente en entornos de alta frecuencia, donde evita que las ondas electromagnéticas inducen corrientes en los conductores.

El papel de aluminio puede proteger las señales, particularmente las de alta frecuencia como las señales móviles o Wi-Fi, reflejando y absorbiendo ondas electromagnéticas. Sin embargo, su efectividad puede variar para señales de baja frecuencia.



6. blindaje trenzado

Además del blindaje de aluminio, cables de alta frecuencia comoCat7oCat8A menudo incluyen una segunda capa de blindaje, conocida como cables de doble blindaje. Estos cables ofrecen una protección superior contra la interferencia electromagnética, asegurando la transmisión de señal confiable.

El blindaje trenzado utiliza cables conductores o cables de cobre tejidos en una malla, típicamente hecha de aleación de aluminio-magnesio.



El blindaje trenzado es ideal para entornos con interferencia moderada de alta frecuencia. Su flexibilidad y facilidad de instalación ayudan a reducir la interferencia electromagnética en el equipo.

La malla trenzada generalmente está hecha de alambre redondo de cobre o alambre de aleación de aluminio-magnesio de aluminio, principalmente para bloquear la interferencia de baja frecuencia. Su principio de trabajo es similar a la lámina de aluminio. Para un rendimiento óptimo, la densidad de trenza debe exceder el 80%, por lo que es adecuada para entornos con múltiples cables en la misma bandeja, reduciendo la diafonía externa. También se puede utilizar para protegerse de pares, aumentar la longitud del giro y reducir los requisitos de giro del cable.
La efectividad de blindaje de la trenza depende de la conductividad, la permeabilidad y los parámetros estructurales del metal. Más capas, mayor cobertura y ángulos de trenzas más pequeños mejoran el rendimiento.
El ángulo de trenzado debe estar entre 30-45 grado, con una cobertura de trenzas de una sola capa idealmente superior al 80%. Esto garantiza la pérdida de energía a través de la histéresis, los mecanismos dieléctricos y de resistencia, absorbiendo efectivamente las ondas electromagnéticas.

Cables Ethernet de doble blindajeCuenta con dos capas de blindaje. La primera capa es una envoltura de aluminio alrededor delpares retorcidos, similar a los cables de un solo blindaje. La segunda capa es una trenza de metal, que mejora aún más el blindaje y proporciona protección electromagnética superior. Con dos capas de blindaje, estos cables son ideales para la transmisión de alta calidad en entornos con una fuerte interferencia, como líneas cercanas a alto voltaje o equipos de audio. Bloquean efectivamente la interferencia de alta y baja frecuencia, incluida la interferencia eléctrica de 50Hz.
Los cables de doble blindaje se utilizan principalmente en ambientes electromagnéticos complejos, comocentros de datos, salas de servidores y redes de control industrial, asegurando la transmisión de datos estable y confiable.
