Fibra óptica monomodo frente a multimodo: ¿cuáles son las diferencias?
May 15, 2025
Dejar un mensaje

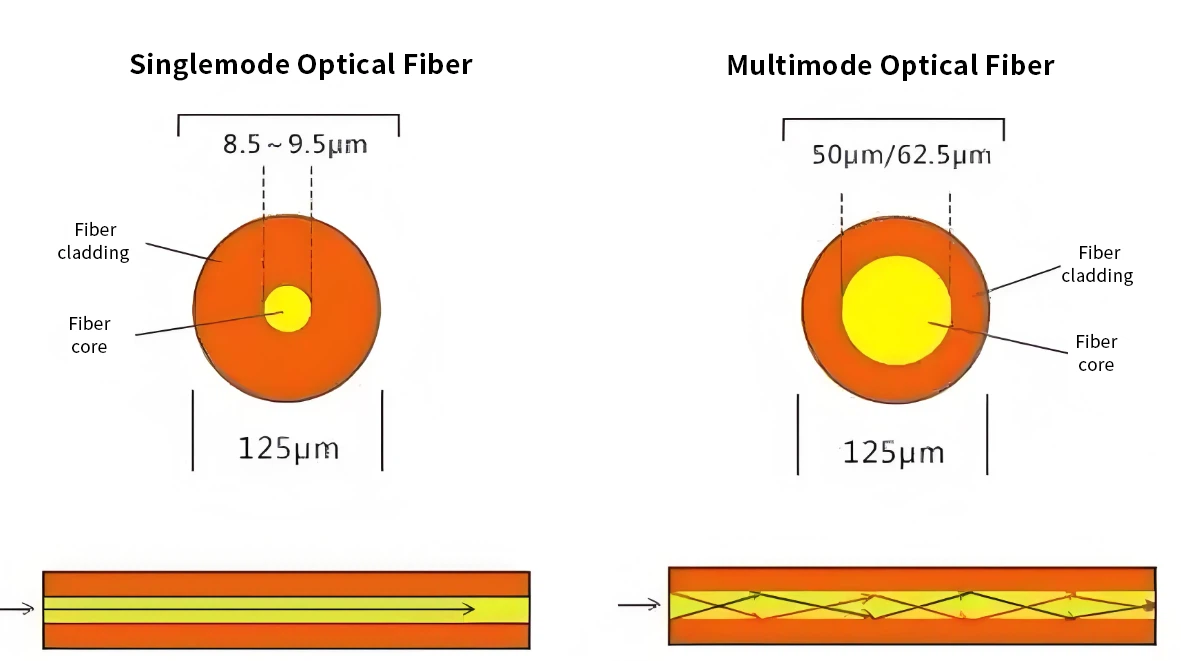

Las fibras ópticas se dividen principalmente en dos categorías:fibra óptica monomodoyfibra óptica multimodo. Si bien ambos transmiten señales ópticas, tienen muchas diferencias claras. Aquí hay un desglose detallado defibra óptica monomodo vs multimodocomparar.
I. Definiciones y fundamentos deFibra Óptica Monomodo y Multimodo
Fibra óptica monomodo (SMF):
Cuando las dimensiones geométricas de una fibra (principalmente el diámetro del núcleo) se vuelven comparables a la longitud de onda óptica-con d₁ en el rango de 5 a 10 µm-se restringe la propagación solo al modo fundamental (HE₁₁), y se suprimen todos los modos de orden superior-. Estas fibras se denominan monomodo-. Al eliminar por completo la dispersión modal, las fibras monomodo-alcanzan anchos de banda extremadamente amplios, lo que las hace ideales para sistemas de comunicación óptica de alta-capacidad. A través de cálculos de optimización de parámetros, lograr una transmisión monomodo-requiere condiciones de parámetros específicas: para una fibra con NA=0.12 operando a λ mayor o igual a 1,3 µm, el radio del núcleo no debe exceder los 4,2 µm (es decir, el diámetro del núcleo d₁ menor o igual a 8,4 µm). El diámetro del núcleo excepcionalmente pequeño de las fibras monomodo-impone requisitos de fabricación mucho más estrictos.

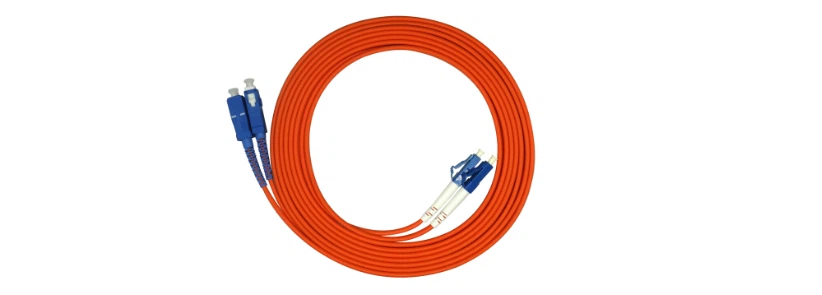

Fibra óptica multimodo (MMF):
Este tipo permite múltiples modos de transmisión a la vez. Debido a las múltiples rutas de transmisión, tiene un ancho de banda relativamente más estrecho, pero funciona mejor para transferencias de datos de corta-distancia y alta-capacidad.
Cuando las dimensiones geométricas de unfibra óptica(principalmente el diámetro del núcleo d₁) son mucho mayores que la longitud de onda óptica (~1 µm), la fibra admite numerosos modos de propagación (que van desde docenas hasta cientos). Los diferentes modos tienen velocidades y fases distintas, lo que provoca retrasos en la señal y ampliación del pulso en transmisiones de larga-distancia. Este fenómeno, llamado dispersión modal (la dispersión de pulsos de luz debido a diferentes velocidades de modo), reduce el ancho de banda efectivo de las fibras multi-y limita su capacidad de transmisión. En consecuencia, las fibras multi-modo solo son adecuadas para comunicaciones de fibra óptica de capacidad-limitada. La mayoría de las fibras multi-modo presentan un perfil de índice de refracción parabólico (índice-graduado), con diámetros de núcleo típicamente de alrededor de 50 µm.
II.Fibra óptica monomodo versus multimodo:¿Cuáles son las diferencias?
(1) Modos de transmisión
La fibra monomodo-admite solo un modo-de luz que se mueve en línea recta a lo largo del eje. La fibra multi-modo transporta múltiples modos, con haces de luz de diferentes longitudes de onda/fases que toman diferentes caminos: algunos viajan a lo largo del eje central mientras que otros se reflejan repetidamente en la interfaz del revestimiento del núcleo-. Esta diferencia fundamental impacta directamente en su desempeño.
(2) Ancho de banda y distancia
El modo de transmisión única de la fibra monomodo-proporciona un ancho de banda extremo, admitiendo velocidades de más de 100 Gbps con una transmisión de baja-pérdida a lo largo de decenas o incluso cientos de kilómetros-lo que la hace perfecta para redes de larga-distancia entre ciudades.
La fibra multi-modo tiene una mayor dispersión debido a sus múltiples modos, lo que reduce el ancho de banda. El rendimiento varía según el grado: OM3 maneja 10 Gbps hasta ~300 m a 850 nm; OM4 funciona ligeramente mejor, pero no puede igualar el ancho de banda total del modo único-. Limitado a menos de 2 km por dispersión modal, se utiliza habitualmente en edificios o redes de campus.
(3) Fuentes de luz y detección
La fibra monomodo-normalmente utiliza longitudes de onda láser de 1310 nm o 1550 nm-con una pérdida mínima que maximiza las capacidades de distancia. Dado que las fibras monomodo-necesitan señales muy precisas, requieren receptores de alta-precisión.
La fibra multi-modo suele emplear-LED rentables de 850 nm-una buena opción para las características de transmisión de las fibras multi-modo en comunicación de corto-alcance y menor-velocidad. La detección de fibra multi-es más sencilla y requiere equipos menos precisos que la fibra monomodo-.
(4) Estructura y desempeño
Las fibras monomodo-presentan un diámetro de núcleo más pequeño, generalmente inferior a 10 μm, con medidas estándar de 8-10 μm para el núcleo y 125 μm para el revestimiento. Su distribución del índice de refracción es uniforme. Estas fibras demuestran coeficientes de atenuación más bajos y una pérdida de transmisión reducida, lo que permite que las señales mantengan una mayor integridad y estabilidad durante la transmisión. Las fibras multimodo tienen diámetros de núcleo más grandes, que van desde decenas a cientos de micrómetros, con tamaños comunes de 50 μm o 62,5 μm y el mismo diámetro de revestimiento de 125 μm. Sus coeficientes de atenuación más altos y su mayor pérdida de transmisión hacen que las señales sean propensas a interferencias y degradación de la señal durante la transmisión.
(5) Costo
La fabricación de fibra monomodo-requiere técnicas y equipos de producción más sofisticados. Además, sus componentes optoelectrónicos exigen una mayor precisión para el procesamiento de señales ópticas, lo que encarece tanto las fibras como los equipos asociados. Por el contrario, las fibras multi-modo implican procesos de fabricación más simples con requisitos técnicos menos estrictos paratransceptores ópticos, lo que se traduce en menores costes generales. Para comunicaciones de corta-distancia, las fibras multi-modo ofrecen claras ventajas de costos.
(6)Identificación de apariencia
Según el estándar TIA-598C (una especificación de la industria de las telecomunicaciones) para uso no-militar, las fibras monomodo-normalmente usan cubiertas exteriores amarillas, mientras que las fibras multi-modo usan cubiertas naranjas o verde agua-. Los fabricantes pueden modificar estos colores según las características del producto.-Por ejemplo, algunos emplean el morado para diferenciar los de alto rendimiento.fibras OM4de otras variantes.
Las fibras monomodo-y multimodo-se diferencian en los modos de transmisión, el ancho de banda, las capacidades de distancia, los requisitos de fuente de luz, el rendimiento estructural y las consideraciones de costos. Las aplicaciones prácticas requieren una evaluación cuidadosa de estos factores según las necesidades de comunicación específicas al elegir el tipo de fibra adecuado.
III. Ventajas clave de la tecnología de fibra óptica monomodo y multimodo
Fibras ópticasOfrecen un ancho de banda extremadamente amplio, alcanzando teóricamente los 30 terabits (Tb).
La distancia de transmisión sin repetidores se extiende a decenas o cientos de kilómetros, en comparación con el alcance limitado de los cables de cobre de unos pocos cientos de metros.
Inmunidad total a las interferencias electromagnéticas y a la radiación.
Ligero con dimensiones compactas.
Las transmisiones de fibra óptica no transportan corriente eléctrica, lo que garantiza un funcionamiento seguro en entornos inflamables o explosivos.
Amplia tolerancia a la temperatura operativa.
Excepcional durabilidad-a largo plazo.
IV. Directrices para la selección de cables ópticos: fibra óptica monomodo frente a multimodo
Al implementar sistemas de fibra óptica, la selección de cables requiere considerar el número de fibras, el tipo de fibra y el entorno de implementación-lo que determina la estructura y el revestimiento óptimos del cable:
Aplicaciones al aire libre:

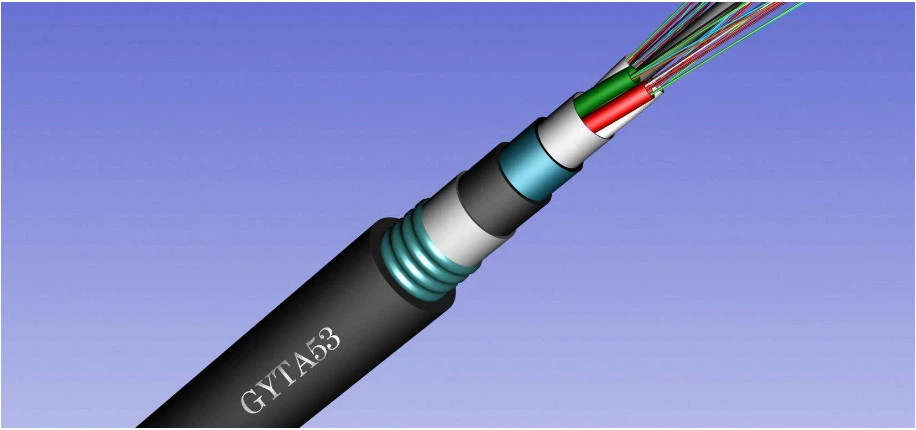

Instalaciones enterradas directamente: utilice cables blindados-tubulares- sueltos.
Implementaciones aéreas: seleccione cables de tubo-sueltos con múltiples miembros de refuerzo y cubiertas exteriores de polietileno (PE) negro.
Instalaciones interiores:
Priorizar el almacenamiento limitado-en búfercables de fibra opticacon calificaciones de seguridad apropiadas:
Priorizar el almacenamiento limitado-en búfercables de fibra opticacon calificaciones de seguridad apropiadas:
Ductos o espacios ventilados: cables-plenum-retardantes de llama (que pueden producir humo) o cables con bajo contenido de-humo y cero-halógenos (LSZH).
Áreas expuestas: cables-ascendentes-retardantes de llama (no-tóxicos,-libres de humo).
Infraestructura del edificio:
Para elevaciones verticales o tramos horizontales: se recomiendan cables estándar de construcción-apretados-, cables de distribución o cables de conexión.
Para elevaciones verticales o tramos horizontales: se recomiendan cables estándar de construcción-apretados-, cables de distribución o cables de conexión.
Protocolo de selección de modo:
Elija entre modo único-y modo múltiple-según los requisitos de la red. -El modo múltiple-predomina para aplicaciones en interiores/cortas-distancias, mientras que el modo único-sobresale en implementaciones en exteriores/largas-distancias.
Elija entre modo único-y modo múltiple-según los requisitos de la red. -El modo múltiple-predomina para aplicaciones en interiores/cortas-distancias, mientras que el modo único-sobresale en implementaciones en exteriores/largas-distancias.
Ⅴ En las conexiones de fibra óptica, ¿cómo se selecciona entre conexiones 'fijas' y 'removibles' para diferentes aplicaciones?
Las conexiones de fibra óptica extraíbles se implementan mediante conectores de fibra óptica. Cada conexión extraíble crea un punto de separación claro en el enlace óptico. Al elegir entre tipos de conexión, las conexiones fijas ofrecen un menor costo y una pérdida óptica reducida, pero una flexibilidad limitada, mientras que las conexiones extraíbles brindan los beneficios opuestos. Los diseños de redes deben utilizar estratégicamente ambos tipos según los requisitos generales del enlace para garantizar una flexibilidad y estabilidad óptimas. La interfaz de conexión extraíble sirve como punto crítico para pruebas, mantenimiento y modificaciones. Estas conexiones hacen que la localización de fallas sea relativamente más fácil en comparación con los enlaces fijos, lo que simplifica el reemplazo de componentes cuando ocurren fallas-mejorando así la capacidad de mantenimiento del sistema y reduciendo los costos operativos.
Ⅵ Con respecto a las aplicaciones de usuario-final: a medida que la fibra óptica se acerca a los dispositivos de usuario-final, ¿qué define la importancia de "fibra hasta el escritorio" y qué factores de diseño merecen consideración?
En la implementación de subsistemas horizontales, la "fibra hasta el escritorio" funciona junto con el cableado de cobre como una solución crucial. La fibra óptica ofrece distintas ventajas: rango de transmisión extendido (más de 100 m/328 pies sin repetidores), estabilidad de la señal, inmunidad a la interferencia electromagnética (EMI), alta capacidad de ancho de banda (1G+) y cero fugas electromagnéticas. Estas características hacen que la fibra sea indispensable donde el cobre se queda corto:
1. Más allá de distancias de transmisión de 100 m (328 pies), el cobre requeriría amplificadores de señal o infraestructura de red adicional-aumentando tanto el costo como los puntos de falla-mientras que la fibra proporciona una solución elegante.
2. En entornos intensivos en EMI-(fábricas, hospitales o salas de equipos eléctricos/HVAC), la fibra mantiene un funcionamiento estable y no se ve afectada por las interferencias.
3. Sin firma electromagnética, la fibra hace que la interceptación de señales sea casi imposible-ideal para instalaciones de alta-seguridad (sectores militar, de investigación y desarrollo, gubernamental o financiero).
4. Para aplicaciones con uso intensivo de ancho de banda- que superan 1 Gbps, la fibra ofrece un rendimiento superior.
A medida que las redes de fibra se expandan desde sistemas troncales hasta estaciones de trabajo y residencias, más usuarios no familiarizados con la tecnología óptica interactuarán con estos sistemas. Por lo tanto, los diseñadores deben:
-
Anticipar los requisitos de aplicación actuales y futuros.
-
Especificar sistemas y productos compatibles
-
Priorizar la mantenibilidad y la simplicidad de gestión
-
Adáptese a diversos escenarios de instalación y necesidades de los usuarios
Este enfoque holístico garantiza un rendimiento óptimo del sistema durante todo su ciclo de vida y, al mismo tiempo, respalda las demandas operativas en evolución.
5. ¿Se pueden terminar los conectores de fibra óptica directamente en fibra de 250 µm?
No. Los cables de tubo suelto-contienen fibras desnudas con un diámetro exterior de 250 µm, que son extremadamente pequeñas y frágiles. La fibra no se puede asegurar adecuadamente, carece de resistencia suficiente para soportar el peso del conector y presenta importantes riesgos de seguridad. Para terminar los conectores directamente, primero se debe envolver la fibra de 250 µm con una capa protectora hermética de al menos 900 µm para proporcionar protección y soporte mecánico adecuados.
6. ¿Se pueden conectar los conectores FC directamente a los conectores SC?
Sí, aunque esto requiere diferentes métodos de conexión para estos tipos de conectores. Para conectarlos, utilice un adaptador híbrido FC/SC que se adapte a cada tipo de conector en extremos opuestos. Este método requiere que ambos conectores tengan extremos planos-pulidos (UPC). Para conectores de contacto físico en ángulo (APC), se debe utilizar un enfoque alternativo para evitar daños.
Alternativamente, puede utilizar un cable de conexión híbrido con diferentes tipos de conectores en cada extremo, junto con dos adaptadores estándar. Esta solución permite la conexión a través de adaptadores de panel de conexión convencionales manteniendo la compatibilidad del sistema, aunque introduce un par de conectores adicionales que aumentan el presupuesto de atenuación del sistema.
7. Las conexiones fijas de fibra óptica incluyen tanto el empalme mecánico como el empalme por fusión. ¿Cuáles son los criterios para elegir entre estos dos métodos?
El empalme mecánico de fibras (comúnmente llamado "empalme en frío", ya que no requiere calor) es un método de conexión permanente para fibras de uno o varios-núcleos que utiliza herramientas simples y tecnología mecánica en lugar de una empalmadora por fusión. Generalmente, cuando se conectan fibras con pocos núcleos en múltiples ubicaciones dispersas, es preferible el empalme mecánico al empalme por fusión.
Originalmente, la tecnología de empalme mecánico se utilizaba principalmente en aplicaciones de campo, como reparaciones de líneas de emergencia y escenarios especiales de pequeña-escala. Con la reciente implementación a gran-escala de Fibra hasta el Escritorio (FTTD) y Fibra hasta el Hogar (FTTH), la industria ahora reconoce el empalme mecánico como un método de conexión vital.
Para aplicaciones FTTD/FTTH con muchos usuarios en ubicaciones dispersas, la complejidad de la construcción, el personal limitado y la cantidad insuficiente de empalmadores de fusión no pueden cumplir con los plazos de activación del servicio cuando el número de usuarios crece más allá de cierto punto. Por el contrario, el empalme mecánico-con su operación simple, requisitos mínimos de capacitación y bajos costos de equipo-proporciona la solución más rentable-para la implementación masiva de fibra.
Este método resulta especialmente valioso en entornos difíciles:-pasillos de gran altura, espacios reducidos, iluminación deficiente o ubicaciones sin fuentes de energía accesibles. Para diseñadores, instaladores y equipos de mantenimiento, el empalme mecánico ofrece una solución conveniente, eficiente y de alto-rendimiento que agiliza la implementación de redes de fibra.
8. ¿En qué se diferencian los requisitos para los cierres de empalme de fibra en los sistemas de fibra-hasta-el-hogar (FTTH) de los utilizados en las líneas exteriores de los operadores de telecomunicaciones?
En primer lugar, los sistemas FTTH requieren una asignación de espacio dentro del recinto en función de requisitos prácticos:
• Admite instalación y terminación de divisores ópticos
• Alojamiento y protección de puentes de fibra conectados a divisores.
• Admite instalación y terminación de divisores ópticos
• Alojamiento y protección de puentes de fibra conectados a divisores.
Esta consideración de diseño existe porque los divisores pueden residir en diversas instalaciones, incluidos cierres de empalme de fibra, gabinetes de distribución, cajas de cableado oMarcos de distribución óptica (ODF), que sirven como puntos de terminación y distribución de cables.
En segundo lugar, las implementaciones residenciales suelen instalar cierres de empalme de fibra bajo tierra, lo que exige mayores requisitos de rendimiento de enterramiento.
Además, los proyectos FTTH deben admitir numerosas conexiones de cable de -fibra- de bajo número.
Especificaciones técnicas:
• Fibra multi-modo: núcleo de 50–62,5 μm/diámetro de revestimiento de 125 μm
• Fibra monomodo-: núcleo de 8,3 μm/diámetro de revestimiento de 125 μm
• Fibra multi-modo: núcleo de 50–62,5 μm/diámetro de revestimiento de 125 μm
• Fibra monomodo-: núcleo de 8,3 μm/diámetro de revestimiento de 125 μm
Longitudes de onda operativas y atenuación:
• Longitud de onda corta: 0,85 μm (2,5 dB/km)
• Longitudes de onda largas:
1,31 µm (0,35 dB/km)
1,55 μm (0,20 dB/km - el punto de atenuación más bajo de la fibra)
• Más allá de 1,65 μm: la atenuación aumenta
• Longitud de onda corta: 0,85 μm (2,5 dB/km)
• Longitudes de onda largas:
1,31 µm (0,35 dB/km)
1,55 μm (0,20 dB/km - el punto de atenuación más bajo de la fibra)
• Más allá de 1,65 μm: la atenuación aumenta
Características notables:
• La absorción de OH⁻ crea picos de pérdida-altos en rangos de 0,90 a 1,30 μm y de 1,34 a 1,52 μm, lo que deja estas longitudes de onda infrautilizadas.
• Desde la década de 1980, la industria ha adoptado cada vez más fibras monomodo-, priorizando inicialmente la longitud de onda de 1,31 μm.
• La absorción de OH⁻ crea picos de pérdida-altos en rangos de 0,90 a 1,30 μm y de 1,34 a 1,52 μm, lo que deja estas longitudes de onda infrautilizadas.
• Desde la década de 1980, la industria ha adoptado cada vez más fibras monomodo-, priorizando inicialmente la longitud de onda de 1,31 μm.
Fibra multi-modo: con un núcleo de vidrio central más grueso (50 o 62,5 μm), esta fibra puede propagar múltiples modos de luz. Sin embargo, su importante dispersión modal restringe el ancho de banda para la transmisión de señales digitales, y el rendimiento se degrada con la distancia. Por ejemplo, una fibra con una capacidad nominal de 600 MB/km exhibirá sólo 300 MB de ancho de banda en 2 km. En consecuencia, la distancia de transmisión de la fibra multimodo suele estar limitada a unos pocos kilómetros.
Fibra monomodo-: con un núcleo central ultra-delgado (9-10 μm de diámetro), esta fibra propaga solo un único modo de luz, lo que da como resultado una dispersión modal insignificante que la hace ideal para comunicaciones de larga distancia. Sin embargo, sigue estando sujeto a la dispersión del material y de la guía de ondas, lo que requiere fuentes de luz con un ancho espectral estrecho y alta estabilidad.
Un descubrimiento fundamental reveló que en la longitud de onda de 1,31 μm, la dispersión del material de la fibra monomodo- y la dispersión de la guía de ondas se cancelan entre sí con precisión (tienen la misma magnitud pero signos opuestos), lo que da como resultado una dispersión total cero. Esta longitud de onda también corresponde a la ventana de baja pérdida-de una fibra óptica, lo que convierte a la región de 1,31 μm en la longitud de onda operativa ideal para los sistemas de fibra óptica modernos.
La Unión Internacional de Telecomunicaciones UIT-T estandarizó los parámetros de esta fibra monomodo- convencional de 1,31 μm en la Recomendación G.652, de ahí su designación como fibra G.652.
Ⅵ. ¿Cuáles son las diferencias entre los transceptores de fibra óptica monomodo y multimodo?
Precio: el modo múltiple-ofrece ventajas de costos; El modo único-tiene precios premium.
Distancia: admite modos múltiples-<2KM transmission; single-mode achieves ~100KM range.
Longitud de onda: el modo multi-funciona a 850/1310 nm; El modo único-utiliza 1310/1550 nm.
Otras especificaciones son comparables.
Los transceptores multi-modo admiten múltiples modos de transmisión con rendimiento de distancia limitado, mientras que los dispositivos monomodo-mantienen un funcionamiento monomodo-para un alcance extendido.
En cuanto a la prevalencia en el mercado, es difícil determinarlo de manera definitiva. Aunque la tecnología multi-modo se está eliminando gradualmente, su ventaja de costos mantiene su uso generalizado en sistemas de vigilancia y aplicaciones de corta-distancia. Desde un punto de vista técnico, se recomienda el modo único-.
Los transceptores monomodo-pueden utilizar:
• Configuración de doble-fibra (fibras de transmisión/recepción separadas)
• Implementación de una sola-fibra bidireccional (BiDi), que permite la comunicación bidireccional a través de tecnología WDM en un solo hilo.
• Configuración de doble-fibra (fibras de transmisión/recepción separadas)
• Implementación de una sola-fibra bidireccional (BiDi), que permite la comunicación bidireccional a través de tecnología WDM en un solo hilo.
La mayoría de las ofertas actuales del mercado emplean soluciones de fibra única-modo único-. Todos los transceptores multi-modo requieren fibras duales ya que la implementación WDM no es factible con cables multi-modo.
