CABLE CAT6 Cable delgado

Antes de sumergirse más profundamente, primero expliquemos brevemente quécable de parchees. Si ya está familiarizado con el concepto, no dude en omitir esta sección.

A cable de parchees un tipo de cable utilizado para conectar dispositivos de red como computadoras, servidores,interruptores de Ethernet, enrutadores, cámaras de red y teléfonos para habilitar la transmisión de señales de datos dentro de las redes de área local (LAN) o redes de área amplia (WAN). Estos cables generalmente están hechos depar de pares retorcidosConectores estándar de cableado y característica como RJ -45 o RJ -11 que se ajustan a los puertos de dispositivos de red.

Los cables de parche sirven varias funciones importantes:

Dispositivos de conexión: Vinculan los puertos de red en diferentes dispositivos, lo que permite la comunicación y el intercambio de datos entre ellos.

Transmitir datos: Llevan señales digitales como datos de red, comunicaciones de voz y señales de video para una transferencia de información perfecta.

SimplificadoAdministración de cable de red: Al permitir reconexiones o reconfiguraciones fáciles a través del reemplazo de cables, los cables de parche hacen que la administración de configuraciones de redes sea más flexible y conveniente.

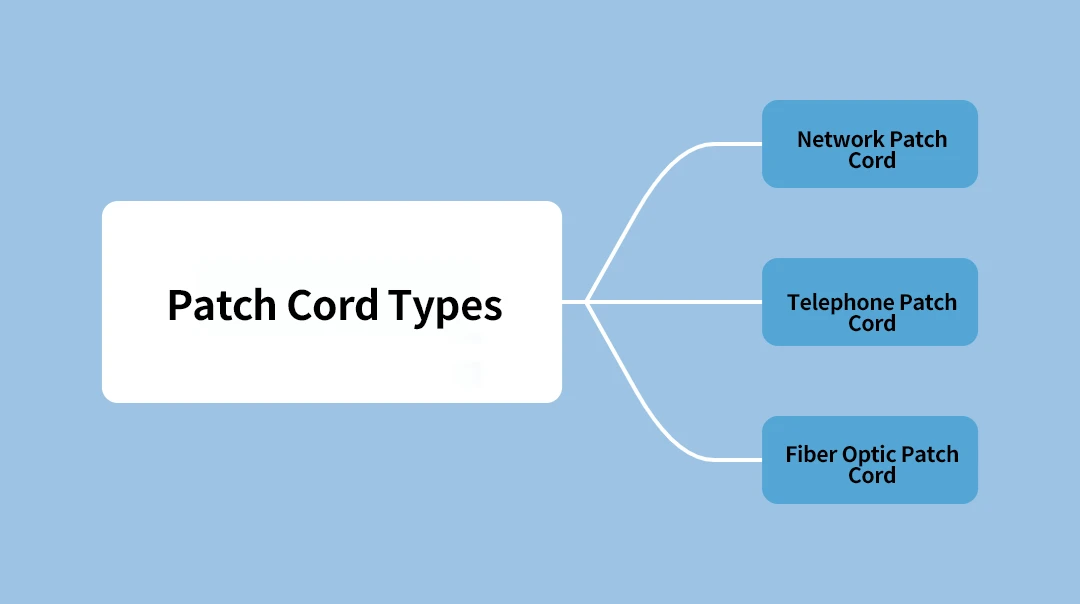

Los cables de parche vienen en varios tipos diseñados para fines específicos:



Cable de parche de Ethernet: Se utiliza para conectar equipos de red como computadoras, interruptores y enrutadores; Estos están hechos generalmente depar de pares retorcidoscableado y adherido a estándares comoCat5e, Cat6, cat6a, oGato7.

Cable de parche telefónico: Comúnmente utilizado para conectar teléfonos o máquinas de fax; Por lo general, presentan conectores RJ -11.

Cable de parche de fibra óptica: Diseñado para la transmisión de datos de alta velocidad a largas distancias; Estos cables vienen con varios tipos de conector como LC, SC o ST.

Las longitudes de cable de parche se pueden personalizar según la necesidad y a menudo están disponibles en tamaños estándar como 1M, 3M o 5M para acomodar diferentes requisitos de cableado.





CABLES CAT6 CABLOS DELLOSson cables de red especialmente diseñados que se usan típicamente para conectar dispositivos de red como servidores, conmutadores o enrutadores para facilitar la transmisión de datos. A diferencia de los cables de parche estándar, las versiones delgadas tienen un diámetro más pequeño a menudo utilizando 28 AWG (American Wire Gauge), haciéndolos más suaves y más flexibles para escenarios de cableado únicos.



El cable Cat6 Slim ofrece varias ventajas distintas:

Diámetro más pequeño: Con su espesor reducido en comparación con los cables estándar, los cables delgados CAT6 son más fáciles de doblar y en ruta ideal para espacios estrechos.

Cableado de alta densidad: Son perfectos para entornos de alta densidad como centros de datos donde reducen el desorden de cable y mejoran el flujo de aire dentrogabinetes de estantería.

Flexibilidad: Su naturaleza flexible les permite adaptarse fácilmente a las instalaciones compactas.

Conexiones de corta distancia: El más adecuado para aplicaciones de corto alcance, como el equipo de conexión dentro deestanterías de servidoro entre adyacenteestanterías.

Facilidad de mantenimiento: Su diseño liviano simplifica tareas de mantenimiento como reemplazar o ajustar conexiones.



A pesar de sus ventajas en ciertos entornos, elCABLE CAT6 Cable delgadoTambién viene con algunas limitaciones:



Mayor resistencia a DC: Su diámetro más pequeño conduce a una mayor resistencia de la corriente continua que puede reducir el rendimiento de la señal en distancias más largas.

Mayor pérdida de inserción: En comparación con los cables de parche estándar, los delgados pueden experimentar una mayor pérdida de energía durante la transmisión de señal, impactando potencialmente las aplicaciones de alta velocidad o de mayor ancho de banda.

Problemas de estabilidad de conexión: Su diseño más delgado puede dar lugar a conexiones menos estables si no se maneja correctamente durante la instalación o el uso frecuente de plug-and-play.

Preocupaciones de seguridad: Si bien los productos compatibles son generalmente seguros de usar, los cables delgados CAT6 de baja calidad podrían plantear riesgos de sobrecalentamiento debido al insuficiente espesor del conductor de cobre.

Factores de fiabilidad: La confiabilidad general depende en gran medida de la calidad de fabricación y las prácticas de instalación adecuadas.





Si bien ambos tipos comparten el mismo equipo de red de conexión principal principal, difieren significativamente en el diseño y la idoneidad dependiendo de los escenarios de uso:

Diámetro de cable: El cable delgado Cat6 presenta diámetros más delgados (por ejemplo, 28 AWG), haciéndolos más suaves y más flexibles que los estándar (típicamente 24 AWG).

Aplicaciones de alta densidad: Gracias a su factor de forma compacta, Slim Cat 6 se destaca en entornos abarrotados al reducir el desorden y mejorar el flujo de aire del gabinete.

Casos de uso: Ideal para conexiones de corta distancia dentro de las salas de servidor; Sin embargo, los cables de parche estándar siguen siendo más adecuados para las necesidades de cableado de larga distancia.

Rendimiento de transmisión de señal: Los cables más delgados pueden comprometer la integridad de la señal en distancias más largas en comparación con las opciones estándar más gruesas.



---

4. Consideraciones para usar el cable delgado Cat6 con Poe



Al implementar la alimentación sobre Ethernet (POE) junto con Cat6 Slim Cables:

Requisitos de energía:Los cables de parche delgados son típicamente adecuados para la transmisión de POE de baja potencia, como POE Tipo 2, con un límite de transmisión de potencia de alrededor de 30W o menos. Esto los hace ideales para alimentar dispositivos de baja potencia como cámaras IP y teléfonos VoIP. Para los dispositivos que necesitan una mayor potencia, como algunos puntos de acceso inalámbrico o cámaras de vigilancia, es posible que necesite cables de parche estándar, ya que pueden manejar una mayor transmisión de potencia.

Longitud del cable:Los cables de parche delgados generalmente se usan para conexiones de corta distancia, lo que significa que típicamente tienen una longitud más corta. La distancia de suministro de alimentación de POE generalmente se ve afectada por la corriente y la resistencia. Por lo tanto, debe asegurarse de que la distancia de la fuente de alimentación no sea demasiado larga para evitar la pérdida de energía o la caída de voltaje.

Disipación de calor y temperatura:Debido a que los cables delgados tienen medidores de alambre más delgados, tienden a producir más calor. Como resultado, cuando se usa la fuente de alimentación POE, es importante abordar las preocupaciones de disipación de calor y temperatura. Evite agrupar demasiados cables delgados para evitar el sobrecalentamiento. Asegúrese de que se usen en áreas bien ventiladas para mantener bajas las temperaturas.

Cumplimiento y estándares:Cuando use cables de parche delgados, asegúrese de elegir productos que cumplan con los estándares y regulaciones relevantes para la seguridad y el rendimiento. Además, conozca los requisitos de energía de su dispositivo POE y asegúrese de que coincidan con elcable de parche delgadoCapacidades de transmisión de energía.





La conclusión clave aquí es que, si bien los diseños más delgados ahorran espacio y mejoran el flujo de aire en entornos de cableado densos comogabinetes de servidor-Los no son universalmente mejores que las contrapartes más gruesas en todos los escenarios debido a factores como los niveles de resistencia más altos que limitan el rango efectivo.

¡Para configuraciones de alta densidad que requieren soluciones compactas dentro de distancias cortas-CAT6, los cables delgados brillan como una opción eficiente!







Con la adopción generalizada de aplicaciones multimedia, como videos de alta definición y videoconferencia, la demanda de ancho de banda de red está aumentando. Este cambio ha provocado que los cables de la categoría 5E, que admiten la transmisión de 1 GBPS, se caigan gradualmente. Los cables de categoría 6 y categoría 6A se han convertido en opciones de cableado de red más comunes. Este tutorial proporciona una introducción detallada a estos dos tipos de cables y sus rangos de aplicación.

El cable delgado Cat6 generalmente se refiere al cable de categoría 6 delgada sin blindaje, que se adhiere a la generación 6-Cable de éternetEstándares especificados en ISO/IEC 11801: 2002 y EIA/TIA 568b. Su ancho de banda es el doble deCable de categoría 5ey su rendimiento de transmisión supera con creces el de la categoría 5E, lo que lo hace ideal para las transmisiones de red de velocidad gigabit.

CABLE CAT6A Cable delgadoes una versión actualizada de la Categoría 6, también denominada "cable de categoría 6 delgada aumentada". Cumple con ISO/IEC 11801: 2002 y EIA/TIA -568- b. En comparación con los cables de categoría 6, los cables de categoría 6A tienen un diámetro exterior más grande, un peso más pesado y un radio de curvatura mínimo mayor. La distancia de transmisión máxima para los cables de la categoría 6A es de hasta 100 metros, y son compatibles con los cables de categoría 6 y categoría 5E. Sin embargo, la conexión a tierra es crucial para evitar la interferencia estática durante las transmisiones de larga distancia, lo que puede dar lugar a errores de paquetes de datos. Para la protección antiestática básica, la base de un solo punto es suficiente; Sin embargo, en casos de fuertes consideraciones de seguridad eléctricas o de seguridad, como la protección del rayo, se debe implementar la conexión a tierra de múltiples puntos. Además, todo el hardware conectado durante la instalación del cableado de la categoría 6A debe usar componentes blindados como cables de transmisión,paneles de parche, ymódulos Keystone-Para utilizar completamente su excelente rendimiento de blindaje.

Los cables de la categoría 6A vienen en dos tipos: sin blindaje (UTP) y blindado (FTP), con diferencias estructurales notables entre ellos.

Cable de categoría 6A sin blindaje:
Este tipo a menudo aumenta la distancia entre los núcleos de alambre o utiliza rellenos no metálicos para reducir la diafonía externa. Este diseño da como resultado cables sin blindaje que tienen un diámetro mayor en general. Las ventajas incluyen una terminación más fácil debido a la falta de capas de blindaje, ahorrar tiempo durante la instalación. Además, los cables sin blindaje son menos costosos que los blindados, junto con sus paneles de parche sin blindaje que lo acompañan.

Cable de categoría 6A protegido:
Los cables blindados vienen en dos tipos: U/FTP (blindaje de pares individuales) y F/UTP (blindaje general). U/FTP carece de una capa de blindaje general, pero ofrece un excelente rendimiento anti-Crosstalk; Sin embargo, la terminación es más complicada porque cada par de aluminio envuelto en láminas debe prepararse cuidadosamente antes de conectarse. F/UTP utiliza un escudo de aluminio de aluminio general sin blindaje de pares individuales. Aunque su proceso de producción es más complejo que U/FTP, tiene un diámetro más pequeño y simplifica la terminación.

En resumen, los cables de categoría 6A protegidos tienen aplicaciones más amplias en comparación con las no blindadas y actualmente son una de las mejores soluciones estándar de cableado disponibles.



Método uno:Distinguir por apariencia. El tipo de cable se imprime típicamente en su chaqueta o envasado, "Cat6" para la categoría 6 y "Cat6a" para los cables de categoría 6A. Además, dado que Cat 6- A admite la transmisión de red a velocidades hastaEthernet de 10 Gbps, su exterior a menudo incluye marcas como "10gigabit".

Método dos:Use instrumentos de prueba de cable de red profesional para la detección.

Categoría 6 delgada: Utilizado principalmente en redes que operan a velocidades hasta1 Gbps.

Categoría delgada 6A: Diseñado para redes que operan a velocidades hasta10 Gbps, ofreciendo el doble del ancho de banda de SlimGato 6, con un rango de frecuencia de hasta500 MHzcomparado con el250 MHzde este último.

b. Estructura:
Ambos incluyen diseños de marco cruzado aislados para mejorar la estabilidad; Sin embargo, el diseño de la sección transversal en unCat6aEl cable delgado presenta una forma en forma de engranaje con surcos.

La densidad de giro del cable enCat6a delgadoLos cables son más estrictos.

Los conductores son más gruesos; Por lo tanto, su diámetro exterior es mayor que el deGato 6.

Para abordar las frecuencias de transmisión más altas, lo que aumenta la interferencia externaCAT 6AEmplea diseños de blindaje más estrictos para un rendimiento mejorado.

d. Parámetros clave:
En términos de parámetros de relación señal / ruido:

EnCategoría 6, ACR (relación atenuación a crofosstalcular) mide los niveles de resistencia a la señal de extremo cercano versus los niveles de ruido.

EnCategoría 6A, ELFEXT (Crosstalk de extremo lejano de igual nivel) reemplaza los cálculos de ACR teniendo en cuenta los efectos de atenuación en distancias más largas al tiempo que proporciona mediciones más precisas.

mi. Métricas de prueba adicionales:
Con mayores capacidades de ancho de banda que alcanzan500 MHz, la interferencia de cable adyacente se vuelve cada vez más significativa en las instalaciones densas utilizandoCategoría 6A, que requieren pruebas como PsanExt (Power Sum Alien Cerca de diapositiva) para una evaluación precisa del rendimiento.



---

7. Galería de fotos de cable delgado de Cat6

Para concluir esta guía sobre Cat6 Slim Cables, ¡aquí hay una selección de fotos que muestran la gama de diseños elegantes de Cobtel!
