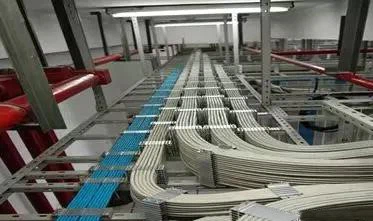

Actualmente, de acuerdo con los "estándares de diseño de edificios inteligentes", los tipos de edificios se pueden clasificar en 14 categorías principales.Cableado estructuradoLos proyectos para estos 14 tipos de construcción comparten puntos en común e individualidades, pero sus características y formas difieren.

Por lo tanto, al formular los planes de implementación paracableado estructuradosistemas En varios tipos de edificios, es necesario considerar tanto la consistencia en la selección general de estructura, nivel y categoría, determinación del índice de transmisión del sistema, métodos de instalación de componentes, colocación de cable métodos y aspectos de seguridad y protección de los sistemas de cableado para el edificio y las piezas de la sala de máquinas; y las necesidades comerciales de diferentes áreas funcionales en varios edificios, requisitos especiales para la configuración del equipo del sistema y los requisitos de protección del medio ambiente. También es crucial distinguir entre el cableado de la construcción de oficinas,centro de datosSistemas de cableado de cableado y residencial.



1. Edificios de oficinas



La inteligencia de los edificios de oficinas debe adaptarse a las necesidades de las operaciones de oficina basadas en la información; Debe proporcionar soporte básico para un entorno de oficina eficiente; y debe satisfacer las necesidades de gestión de información de varios edificios modernos de oficinas. Los edificios de oficinas se dividen aún más en edificios de oficinas comerciales, edificios de oficinas administrativas y edificios de oficinas financieras.
El cableado estructurado para los edificios de oficinas debe considerarse por separado para los edificios de oficinas de alquiler y los edificios de consultorio de autoalte. El sistema de cableado puede incluir redes de oficina internas y externas, redes de producción, redes confidenciales, redes de administración de propiedades y redes de sistemas eléctricos débiles.

Para edificios de consultorio de alquiler, elcableado estructuradoes típicamente administrado por la propiedad y financiado por el desarrollador. Por lo general, hay dos enfoques: uno es el enfoque de cableado estructurado convencional, configurando un área de trabajo cada 5-10 medidores cuadrados, instalando los puntos de información correspondientes y luego considerando toda la configuración del sistema basada en esta cantidad. El otro enfoque se debe a la naturaleza incierta de los usuarios de la construcción de oficinas de alquiler, muchos de los cuales son inquilinos temporales. Para espacios de alquiler temporales, se utiliza el cableado de zona. Primero,cables ópticos (eléctricos)se colocan desde la sala de telecomunicaciones hasta la zona (para grandes clientes), con dos salidas de fibra óptica (conectadas a laInterruptor de Ethernet) y dos salidas de voz (conectadas al centro de teléfono o PBX) configuradas en cada zona; El cliente completa el cableado dentro de la zona.

Por supuesto, en el enrutamiento horizontal del cable, se configuran los puntos de CP (puntos de consolidación). Primero, coloque los cables horizontales desde la sala de telecomunicaciones hasta los puntos CP, luego complete los cables desde los puntos de CP hasta los puntos de información basados ​​en las necesidades del usuario. Incluso es posible colocar solo los cables de la columna vertebral sin la parte horizontal, dejando los conductos correspondientes con anticipación, y luego completando el cableado después de que se determina el usuario. Con la estrategia nacional de banda ancha, los operadores de telecomunicaciones y los desarrolladores de propiedades ahora establecen fibras ópticas directamente al cuadro de distribución de información del área del usuario, según el requisito de diseño de "fibra a la unidad de usuario" en los estándares nacionales. Este enfoque también es aplicable a los siguientes tipos de edificios. Para edificios de consultorio de alquiler, un formulario de cableado estructurado híbrido que utilizaCategoría 5E + Categoría 6 + fibra ópticase puede usar.

Para los edificios de oficinas de auto uso, especialmente los de las agencias gubernamentales nacionales, la red se divide en redes internas, externas y confidenciales, por lo que el cableado estructurado no es un solo sistema. Los puntos de información deben incluir requisitos telefónicos y de datos, así como puntos de información requeridos para redes internas, externas, confidenciales y copias de seguridad, lo que significa significativamente más puntos de información que en proyectos generales. Además, los sitios de instalación, los conductos y los cables para el equipo de cableado de edificios de oficinas de autoego deben separarse físicamente. Para algunos proyectos confidenciales, el integrador a menudo solo implementa la parte de distribución horizontal. El diseño de la red de distribución para piezas confidenciales en proyectos de construcción de oficinas de uno mismo es manejado por instituciones con calificaciones de seguridad o autorización nacional. Los edificios de oficinas de autoalización generalmente seleccionan un sistema de cableado estructurado de mayor grado (como la categoría completa 6 + fibra óptica).



2. Edificios minoristas



Los edificios minoristas incluyen centros comerciales recién construidos, ampliados y renovados, hoteles, etc. Sus sistemas inteligentes deben alinearse con la naturaleza operativa, la escala, los métodos de gestión y las necesidades de servicio de los edificios minoristas; Deben construir una plataforma de gestión integral para operaciones comerciales y servicios de huéspedes; Y deben satisfacer las necesidades de gestión de información de los edificios minoristas.
Los centros comerciales son grandes espacios abiertos donde los tamaños de las tiendas, las ubicaciones y las densidades no siempre se fijan, por lo que el método del punto CP generalmente se usa, y los puntos de información no deben ser demasiado densos. También es necesario considerar dejar puntos de información en algunas áreas públicas con alta movilidad. Además, dado que el tamaño y la ubicación de las tiendas en los centros comerciales no son fijos, el horizontalCable de par retorcidoLa longitud puede exceder los 90 metros, por lo que para tales proyectos, se debe considerar la longitud del cable, y se deben establecer múltiples salas de telecomunicaciones en cada piso del centro comercial. Para lugares con puestos claramente definidos, se pueden usar enchufes de piso, con puntos de información establecidos cada 20-100 medidores cuadrados.



3. Edificios de hotel



Los hoteles son relativamente simples, con menos puntos de información en comparación con otros proyectos, y el número de puntos de información no está determinado por el área de la zona de trabajo sino por el nivel de suite, como las habitaciones estándar, las suites de lujo y las suites presidenciales. Además, el cableado en los hoteles puede separar el teléfono y los datos en sus respectivas redes de distribución, con teléfonos no necesariamente incluidos en el sistema de cableado estructurado. Dado que los hoteles generalmente tienen su propio PBX, los teléfonos pueden usar directamente las líneas telefónicas, mientras que los puertos de datos para el acceso a Internet se diseñan de acuerdo con el cableado estructurado, formando dos sistemas de distribución separados.



4. Edificios culturales



Los edificios culturales incluyen bibliotecas, archivos, recién construidos, ampliados y renovados, etc. Sus sistemas inteligentes deben satisfacer las necesidades de los edificios culturales para el almacenamiento de documentos y artefactos, exhibición, recuperación, exposición, investigación académica y transmisión de información; Deben satisfacer las necesidades de la difusión de información social y pública y la aplicación del procesamiento de la información cultural, el valor agregado y el intercambio.
El cableado estructurado en los edificios culturales es relativamente complejo, y algunas áreas requieren una alta densidad de puntos de información y otros con puntos relativamente escasos. Por ejemplo, las bibliotecas requieren más puntos de información en las salas de lectura para el acceso conveniente a Internet en cualquier momento, mientras que los archivos no necesitan considerar esto, con menos puntos de información.



5. Edificios de exhibición



Los centros de exhibición son grandes espacios abiertos, y el cableado estructurado puede usar el método del punto CP. Sin embargo, se debe tener en cuenta la complejidad de los centros de exhibición, como el Centro de noticias que requiere múltiples puntos de información, mientras que las salas de exposición generales no necesitan muchos, y para la limpieza y la estética, se utilizan puntos de información incrustados en el piso.



6. Edificios de museos



Los puntos de información en el cableado del museo también deben considerar los problemas de seguridad. Los museos, debido al alto tráfico de información, pueden elegir sistemas de cableado estructurado de alto rendimiento y de alto grado. Además, en estos edificios, si los cables y el personal están densamente ubicados, se deben considerar los niveles de protección contra incendios. Estos sitios de construcción pueden usar un método de cableado estructurado híbrido con cableado + inalámbrico (configuración de tarjetas de red inalámbrica AP) para facilitar el intercambio de información y el acceso a Internet durante el movimiento del personal.



7. Edificios de artes escénicas



Los edificios de medios incluyen teatros (cines) recién construidos, ampliados y renovados de mediano y gran tamaño (cines) y edificios de negocios y televisión. Sus sistemas inteligentes deben satisfacer las necesidades de las aplicaciones de información comercial de los medios y la gestión de la información de la creación de medios; Deben proporcionar condiciones de soporte básicas para las instalaciones comerciales de construcción de medios.
Debido a los requisitos de alta frecuencia y resistencia al campo de las transmisiones de información de transmisión de audio/video en edificios de medios y la presencia de muchas fuentes de interferencia de radiofrecuencia, los sistemas de cableado estructurado de fibra óptica y blindada a menudo se utilizan para evitar la interferencia de la señal entre las líneas de transmisión y el equipo electrónico.

Para la parte de los medios, ya que hay muchas señales de imagen a transmitir, coaxialescables de pares retorcidosA menudo se usan, por lo que es mejor considerar esto al establecer conductos, especialmente los requisitos de espaciado entre diferentes señales comerciales de información (centrándose en líneas de transmisión).

Los teatros (cines) generalmente tienen un alto grado de movilidad del personal, por lo que los puntos de información no necesariamente deben ser numerosos.



8. Edificios deportivos



Los edificios deportivos se refieren a estadios deportivos recién construidos, ampliados y renovados, gimnasios, piscinas, etc. Sus sistemas inteligentes deben satisfacer las necesidades de la competencia deportiva Aplicaciones de información comercial y la gestión de la información de la construcción deportiva; Deben proporcionar apoyo básico para la competencia deportiva y las instalaciones de entorno de uso multifuncional; Deben planificar de manera integral, hacer un uso integral y considerar completamente el uso multifuncional y el desarrollo operativo de edificios deportivos después del evento.
Los edificios deportivos se dividen en muchas áreas funcionales diferentes, divididas en servicios deportivos y servicios públicos. Ya sean locales interiores o al aire libre, además de las áreas de competencia, hay muchos puestos de espectadores y edificios públicos. Por lo tanto, además de considerar instalaciones como el centro de prensa, el centro de información, las pruebas de drogas o los centros comerciales, también es necesario considerar los sitios de instalación de varios equipos en el campo deportivo, como relojes, marcadores, elevación de banderas, pantallas grandes y otras áreas de información y servicios deportivos.

Para las áreas de competencia, se deben tener en cuenta tres aspectos: uno es que los lugares al aire libre deben prestar atención a la humedad, el polvo, el daño y la protección del rayo de los componentes de cableado estructurado y tomar las medidas preventivas correspondientes. En segundo lugar, teniendo en cuenta la gran área plana de los lugares deportivos, se deben configurar múltiples salas de telecomunicaciones, y es mejor que estas salas se interconecten con fibras ópticas, lo que es más conveniente para la programación de tráfico de información de red. Tercero, tenga en cuenta que las tuberías y los enchufes en los lugares deportivos son a largo plazo en entornos al aire libre, propensos al envejecimiento de los componentes, lo que lleva a una disminución en los parámetros técnicos e indicadores de rendimiento. Desde una perspectiva de seguridad y para extender la vida útil de los componentes, los conductos de metal sellados deben usarse para colocar cables, yconectores de grado industrialdebe ser seleccionado.

Si algunas instalaciones deportivas se basan en protocolos de comunicación de red, como pantallas de pantalla grande, monitoreo de lugares deportivos, etc., las líneas de transmisión de lugares deportivos también se pueden incluir en el sistema de cableado estructurado para el diseño.

Los lugares deportivos también pueden usar un método de cableado híbrido con inalámbrico + cableado.



9. Edificios médicos



Los edificios de los hospitales se refieren a los hospitales generales recién construidos, ampliados y renovados. Sus sistemas inteligentes deben satisfacer las necesidades de gestión eficiente, estandarizada y basada en la información dentro de los hospitales; Deben proporcionar apoyo técnico para "controlar de manera efectiva las infecciones del hospital, ahorrar energía, proteger el medio ambiente y construir un entorno médico orientado a las personas".
La consideración más importante para los hospitales es la demanda de ancho de banda de transmisión e interferencia electromagnética de equipos médicos. Para garantizar la seguridad de la información, protegido +fibra ópticaLos métodos son más adecuados para áreas concentradas de equipos médicos.

Además, dado que los hospitales cubren un área grande con múltiples edificios y funciones complejas, deben considerarse un grupo de construcción multifuncional, diseñado de acuerdo con los requisitos de colocación de cable entre construcción. Desde la red informática, también se debe considerar la transmisión remota de información e interconexión con redes de distribución pública.



10. Edificios educativos



Los edificios escolares se refieren a colegios y universidades ordinarios de tiempo completo recién construidos, ampliados y renovados, etc., sus sistemas inteligentes deben satisfacer las necesidades de la naturaleza, la escala, los métodos de gestión y el negocio de objetos de servicio de varias escuelas; Deben adaptarse al desarrollo de aplicaciones de información para maestros en enseñanza, investigación, gestión y estudiantes en aprendizaje, investigación y vida; Deben proporcionar apoyo básico para la enseñanza eficiente, la investigación, la oficina y los entornos de aprendizaje.
Los edificios escolares requieren cableado general para un grupo de construcción, con un enfoque en la construcción de la fibra óptica de la red troncal de la red del campus. Además, las escuelas tienen muchas funciones, incluidos los edificios de enseñanza, las bases experimentales, las salas de conferencias públicas, las bibliotecas, las salas de ciencias y los dormitorios de los estudiantes, por lo que la ubicación de los puntos de información, la cantidad y el nivel del sistema de cableado deben establecerse de manera diferente de acuerdo con diferentes escenarios y no solo en función del área de construcción. Otra característica de los edificios escolares es que el campus ocupa un área grande, y la red de distribución del campus está más integrada con la enseñanza multimedia, lo que debe tenerse en cuenta.

Al igual que los edificios del hospital, los edificios escolares también deben considerar la transmisión remota e interconexión de información externa.



11. Edificios de transporte



Los edificios de transporte se refieren a grandes aeropuertos recién construidos, ampliados y renovados, estaciones de ferrocarril, estaciones de tránsito ferroviario urbano y estacionamientos sociales. Sus sistemas inteligentes deben satisfacer las necesidades operativas de varios edificios de transporte; Deben proporcionar soporte básico para instalaciones de entorno operativo de transporte eficiente; Deben satisfacer las necesidades de gestión de la información de los edificios modernos de transporte.
Los edificios de transporte tienen grandes áreas y, al interconectar diferentes edificios, exhiben una ruta de conducto que disminuye a lo largo de la ruta del cable, formando una red de estrellas extendida. La ruta del cable de la columna vertebral es larga, por lo que los sistemas de cableado de fibra óptica son adecuados.

Las terminales de pasajeros y los muelles de flete son grandes áreas abiertas, y el método de diseño del punto CP también se puede usar, con extensiones inalámbricas. Además, al considerar la interferencia electromagnética de los equipos mecánicos y eléctricos, los cables también deben considerarse para sus propiedades de blindaje.



12. Edificios financieros



Los edificios financieros, con alta densidad de asientos de personal, pueden incluir redes internas y externas, redes de producción, redes confidenciales, redes de administración de propiedades y redes de sistemas eléctricos débiles.
El área de asiento se puede configurar cada 3-5 metros cuadrados, con múltiples dispositivos terminales, por lo que se configuran más puntos de información, y toda la configuración del sistema se considera en función de esta cantidad. Las instituciones financieras tienen altos requisitos para la seguridad de la información y la información, por lo que se pueden utilizar sistemas de cableado de categoría 6 o superiores, y también se pueden considerar los sistemas de cableado protegidos. Para las áreas de alquiler, se puede utilizar una forma de cableado híbrido estructurado que usa la categoría 6 +} Fiber Optics.



13. Edificios residenciales



Los edificios residenciales tienen diferentes cableados estructurados de edificios públicos generales. Una característica es el uso de cuadros de cableado estructurado en el hogar, que solo manejan la distribución sin información de procesamiento (como conmutación, almacenamiento, procesamiento, transmisión). El otro tipo combina la gestión de distribución y el procesamiento de la información, conocido como "equipo de distribución de información del hogar", manejando tanto la distribución como el intercambio/transmisión de información para teléfonos, redes y automatización del hogar, como lectura de medidores y llamadas de emergencia. Además, el cableado doméstico debe dividirse en la distribución interna, la distribución del edificio y la distribución del parque, por lo que el cableado del hogar implica una amplia gama y diferentes ámbitos, que requieren diferentes necesidades residenciales.



14. Edificios industriales generales



Los edificios industriales se dividen principalmente en áreas de producción y áreas de oficina generales, con áreas separadas de producción y control, y componentes de cableado al aire libre. Los conectores de grado industrial correspondientes deben usarse de acuerdo con la gravedad del medio ambiente, considerando requisitos técnicos impermeables, a prueba de polvo, a prueba de vibraciones, a prueba de corrosión y electromagnéticos a prueba de contaminación. Sin embargo, para algunos buenos entornos en edificios industriales, como salas de control y áreas de oficina de los departamentos de producción, pueden diseñarse de acuerdo con los tipos de edificios generales.

Si las instalaciones del sistema eléctrico débil de los tipos de edificios mencionados transmiten señales a través de protocolos de red (por ejemplo, pantallas de pantalla grande, sistemas de monitoreo, automatización de edificios), sus líneas de transmisión también se pueden incluir en el diseño estructurado del sistema de cableado. En resumen, como la infraestructura de edificios, el sistema de cableado estructurado debe considerar aplicaciones prácticas, desarrollo futuro y funciones de construcción al diseñar y crear planes razonables.
