¿Qué es el cable Cat7?

CAT 7 Cable o Categoría 7 (simplemente denominado CAT7) Los cables de par de pares retorcidos se dividen en F/UTP y SF/UTP. Los cables F/UTP tienen una frecuencia de transmisión de 600MHz, mientras que los cables SF/UTP tienen una frecuencia de transmisión de 620MHz.



Los cables CAT 7 están diseñados principalmente para acomodar la aplicación y el desarrollo de la tecnología de 10 Gigabit Ethernet. Sin embargo, estos no son cables de par torcido sin blindaje; Están protegidoscables de pares retorcidos. Por lo tanto, pueden proporcionar un mínimo de 500MHz de relación de atenuación de diafonía integrada y un ancho de banda general de 600MHz, que es más del doble que el de CAT 6 yCables de gato 6a, con una tasa de transmisión de hasta 10 Gbps.

En un cable Cat 7, cada par de cables tiene su propia capa de blindaje, y los cuatro pares están más rodeados por una capa de blindaje común y más grande. Físicamente, el blindaje adicional hace que el diámetro de un cable CAT 7 sea más grande. Otra diferencia importante radica en las capacidades de su hardware de conectividad; Un sistema Cat 7 requiereConectores RJ45Para proporcionar un mínimo de 60 dB de diafonía integrada cerca del final a 600MHz.



En comparación con CAT 5 cables,Cables de gato 5e, yGato 6 cables, CABLES DE CAT 7Tener un mayor ancho de banda de transmisión, al menos 600MHz. El sistema de cableado CAT 7 no es compatible con los sistemas RJ -45 anteriores.

(1) El 29 de junio de 1999, en la reunión ISO/IEC JTCL/SC 25/WG3 en Berlín, Alemania, los 69 expertos presentan por unanimidad incluir la solución de componentes CAT 7 GG 45- GP45, presentados por Nexans, en el ISO/IEC estándar de cableado internacional.



(2) El 27 de agosto de 2001, en la reunión ISO/IEC celebrada en Alemania, Nexans propuso que IEC 60603-7-7 finalmente se determine como el estándar de la interfaz CAT 7.



(3) Los cables CAT 7 generalmente usan una estructura de aislamiento de piel de piel de piel.



(4) El diámetro externo del conductor de cobre para los cables CAT 7 se elige para ser alrededor de 22awg (algunos abogan por 19AWG).



(5) El ancho de banda de los cables CAT 7 es de 600MHz.



(6) El rango de frecuencia de prueba de los analizadores de red es 0. 064 ~ 1000MHz.



(7) El enlace permanente será de 90 m.



(8) La pérdida de inserción es de aproximadamente 2dB (cable horizontal reducido en aproximadamente 3M, o el cable de chorro es de 2 m).



(9) La pérdida de diafonía cercana es 5.1 ~ 7dB.



(10) ACR es -1. 9db.



(11) La diafonía de extremo lejano es de 45.3dB.



(12) La pérdida de retorno es de 8.4dB.



(13) El retraso es de 45 ms.



(14) El sesgo de retraso es de 44 ms.



(15) La resistencia al bucle de CC es de 34Ω.



(16) La atenuación de acoplamiento es de 64,4 dB.





Cuando se redactaron inicialmente los estándares CAT 7, hubo un cambio significativo en las interfaces de red y se propusieron ocho tipos de interfaces. De estos, dos eran de estilo "RJ" y seis eran de estilo "no RJ". En enero de 1999, el Comité Técnico de ISO decidió seleccionar una interfaz de estilo "RJ" y una "no RJ" para su posterior estudio. En la reunión del grupo de trabajo ISO/IEC JTC1/SC 25/WG3 en agosto de 2001, la organización ISO reafirmó que los estándares CAT 7 se dividirían en tipos de interfaces "RJ" y "no RJ".





La estructura del cable de par torcido CAT 7 se muestra en la Tabla 1.



Tabla 1 Estructura del CAT 7 Cable de par torcido



Característica	STP	Sftp
Conductor	Cobre puro de una sola cadena 22/23awg	Cobre puro de una sola cadena 22/23awg
Aislamiento	Polietileno	Polietileno
Protector	Papel de aluminio, blindaje individual	Papel de aluminio, blindaje individual + trenzado de alambre de cobre, blindaje trenzado general
Desagüe	7/0. 2 mm	N/A
Vaina	PVC /LSZH (bajo halógeno cero de humo)	PVC / LSZH (bajo halógeno cero de humo)





La estructura física del cable Cat 7 Twisted-Par es como se ilustra en las figuras a continuación.

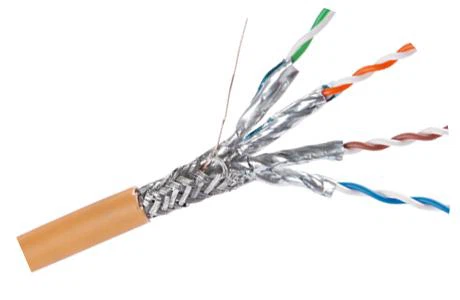

Figura: Diagrama de estructura física de CAT 7 Cable de par torcido





El rango de frecuencia de funcionamiento del cable de par torcido CAT 7 se divide en 1 ~ 600MHz (estándar) y 1 ~ 1000MHz.





Velocidad nominal de propagación (NVP): 79%.

Capacitancia relativa máxima: 5.6nf/100m.

Desvalidez máxima de resistencia de CC: 5%.

Máximo retraso de propagación Sesgo: 30ns/100m.

Retraso de propagación máxima: 536ns/100m @ 100MHz.

Voltaje nominal: 60 VRMS.

Carga máxima de tracción: 80n.

Temperatura de funcionamiento: -20 grado a +60 grado.

Temperatura de almacenamiento: -5 grado a +50 grado.

Grado de retraso de la llama: pasa IEC 332-1 (frrvc & lsoh sheting).





Los parámetros de rendimiento eléctrico del cable de par torcido CAT 7 se muestran en la Tabla 2.



Tabla 2 Parámetros de rendimiento eléctrico del cable de par torcido CAT 7
