¿Qué son los cables Cat 6?

¿Sabes realmente qué es un cable Cat6? Cat 6 cables o Cat6cables de pares retorcidosse dividen en par retorcido sin blindaje (6e) y par de torcedura blindada (6EA). El núcleo de los cables CAT 6 consiste en conductores de cobre desnudo de 23awg o 24awg.



El estándar de cableado de cable CAT 6 (UTP) será el estándar final para el futuro cableado de UTP y, aunque proporciona una base para seleccionar productos de mayor rendimiento para los usuarios, también debe cumplir con los requisitos de las organizaciones de estándares de aplicaciones de red. Se usa principalmente para 100- megabit, gigabit, 10- gigabit y 100- gigabit Ethernet Technologies en empresas medianas a grandes. Las especificaciones en los estándares de CAT 6 implican medios, distancias de cableado, tipos de interfaz, estructura de topología, prácticas de instalación, rendimiento del canal y los requisitos de rendimiento para cables y conexión a los trabajos rígidos.



Los estándares de CAT 6 especifican el rendimiento más alto quecable de cobreLos sistemas deben proporcionar, lo que permite el uso de cables UTP o STP y tipos de conexión; Todo el sistema, incluidas las aplicaciones y los tipos de interfaz, debe ser compatible con retroceso, lo que significa que las aplicaciones que se ejecutan en los sistemas CAT 3 o 5 también deben funcionar en los nuevos sistemas CAT 6, y la interfaz de usuario debe usar la posición 8-gatos modulares. Al igual que los estándares CAT 5, los estándares de cableado CAT 6 también adoptan una topología de estrella, con requisitos de distancia de cableado que indican que la longitud del enlace básico (enlace permanente) no debe exceder los 90 metros, y la longitud del canal no debe exceder los 100 metros.



Los cables y sistemas de CAT 6 deben tener un rango de frecuencia de 1 ~ 250MHz. Se requiere el sistema de cable, los hardwares, los enlaces básicos y los canales en todos los puntos de frecuencia para probar los siguientes parámetros:



□ Atenuación



□ Pérdida de retorno



□ Retraso/sesgo



□ Crosstalk cercana (siguiente)



□ PowerSum Crosstalk cerca de fin de extremo (PowerSum Next)



□ Crosstalk de extremo de igual nivel (Elfext)



□ PowerSum Igual de nivel lejano de nivel lejano (PowerSum Elfext)



□ Balance (LCL, LCTL)



□ Otros



Además, el entorno de prueba debe establecerse en los peores escenarios, probando tanto productos como sistemas para garantizar la usabilidad de los resultados de la prueba. Los resultados de la prueba proporcionados también deben representar los valores de los peores casos en lugar de los valores promedio.



Al mismo tiempo, CAT 6 es una especificación integral y puede recibir apoyo en las siguientes áreas:



□ Procedimientos de prueba de laboratorio



□ Requisitos de prueba de campo



□ Prácticas de instalación



□ Otras consideraciones con respecto a la flexibilidad y la longevidad



El sistema de cableado CAT 6 se desarrolló en base a la investigación de T1A TR41. El propósito del estándar es implementar soluciones de gigabit. Los esquemas de gigabit se idearon originalmente en base aGato 5 cableadoLos sistemas, y el uso de CAT 6 podrían reducir los costos a la mitad en comparación con el CAT 5E. Los márgenes de parámetros CAT 6 pueden satisfacer mejor las necesidades de los esquemas de Gigabit.



Los cables de par de pares de gato 6 tienen ciertas diferencias en apariencia y estructura de CAT 5 oCat 5e par retorcidocables. Vienen en dos estructuras físicas.



No solo la estructura física delCat 6 par retorcidoEl cable agregue un esqueleto cruzado aislado, que coloca cada par de cables retorcidos en las cuatro ranuras del esqueleto cruzado, pero el diámetro del cable también es más grueso. El esqueleto cruzado en el centro del cable gira con longitudes cambiantes, asegurando los cuatro pares de cables retorcidos en las surcos del esqueleto, manteniendo las posiciones relativas de los cuatro pares y mejorando las características de equilibrio del cable y la atenuación de la tabla de cosstalización. La estructura física con el esqueleto cruzado aislado para los cables de pares retorcidos CAT 6 se muestra en la Figura 1.

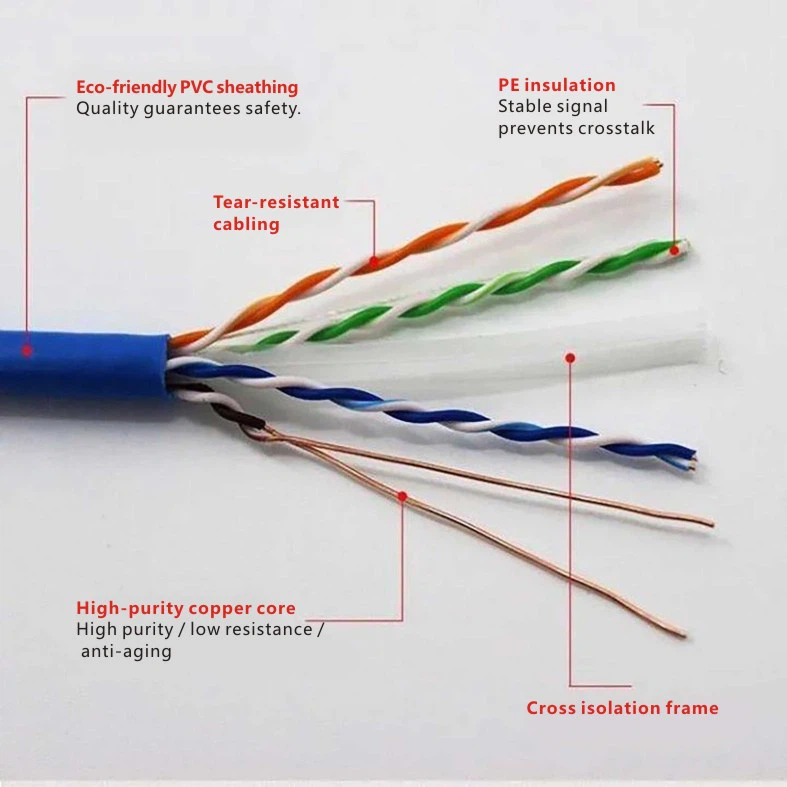

Figura 1: Estructura física del par de esqueleto cruzado Cat 6





La estructura física delCABLE CABLE DE CAT 6 CABLE TWRITADOse muestra en la Figura 2.

Figura 2: Estructura física de Flat Cat 6 Twisted Par Twisted



Los indicadores de rendimiento para los productos de cableado CAT 6 dados por ISO/IEC se muestran en la Tabla 1.



Problemas clave para los estándares de cableado:



□ A 25 0 MHz, los canales CAT 6 deben proporcionar un valor PSACR positivo (+ve) (0..1db).

□ Los canales CAT 6 incluyen enlaces con 2, 3 o 4 juntas enlaces.

□ Los valores de frecuencia definidos para los canales CAT 6, no los valores de frecuencia de campo, son de 250MHz. El ancho de banda aumentó a 250MHz para cumplir con el requisito de un valor cero ACR según lo definido por el Comité IEEE802 en nuevos estándares de cableado, aumentando así la frecuencia en un 25%.

□ Los parámetros de rendimiento para cables y componentes deben recalcularse del sistema de canales.

□ Los componentes CAT 6 deben tener interoperabilidad, lo que permite el uso de diferentes productos de fabricantes en combinación.

□ Los componentes CAT 6 deben ser compatibles con el retroceso con CAT 5 y las características mejoradas de CAT 5.



Los últimos dos puntos traerán más competencia aconectorfabricantes. Sin embargo, el problema de pérdida de bucle para los sistemas CAT 6 no se ha resuelto por completo, y los indicadores de rendimiento para cables y conectores necesitan una mejora adicional. La pérdida de bucle es un parámetro de rendimiento del sistema muy importante. El subcomité de EIA/TIA propuso en el Apéndice 5 de 568A (5E) para adoptar niveles de pérdida de bucle de cable y conector de cable para garantizar el cumplimiento de los requisitos de nivel definidos por el sistema, y ​​de la misma manera, los sistemas CAT 6 han agregado más requisitos que CAT 5E.



El par Cat 6, 4- Twisted Par de pares usa 23aWg Solid Bare Copper Copper, con fluoruro de etileno propileno como material de aislamiento, y tiene una frecuencia de transmisión de hasta 350MHz.



Los indicadores de rendimiento para el par 6, 4- par, 23awgcable de par retorcido sin blindajese muestran en la Tabla 2 a continuación.

Frecuencia (MHz)	Crosstalk cercana (DB)	Atenuación (DB)	ACR (DB)	Pérdida de eco (db)	ELFEXT (DB)
1	84.0	1.6	82.4	24.5	77.7
4	70.8	3.3	67.3	25.5	65.1
8	65.8	4.2	61.6	25.9	58.9
10	63.7	5.3	61.4	26.1	57.3
16	61.5	6.7	53.8	26.2	53.7
20	58.5	7.5	51.0	28.2	52.2
25	58.0	8.6	49.4	29.0	50.2
31	56.0	9.7	46.3	27.9	49.1
63	52.8	143	38.5	25.9	48.3
100	51.2	18.5	32.7	23.7	40.3
155	47.5	22.9	24.6	21.2	39.4
200	49.5	26.7	22.6	20.1	36.5
250	44.8	29.7	15.1	19.1	33.0
300	42.8	32.6	10.2	18.2	30.7
350	40.4	35.8	7.6	17.2	23.6
