1. Prefacio:
Un panel de parche, también conocido como panel de gato o campo de gato, es un tipo de panel que tiene un grupo de Ethernet u otros puertos en la parte delantera y cables desnudos en la parte posterior. Cada puerto se asigna a un cable desnudo perforado en la parte posterior y se etiqueta con un número en el panel frontal para fines de identificación.
Por lo general, los paneles de parche se utilizan como puntos de conexión centralizados para los cables, lo que permite a los ingenieros conectar rápidamente los dispositivos a través del parche de cable. Cuando con frecuencia cambia de dispositivos, los paneles de parche hacen que su trabajo sea excepcionalmente fácil. ¡Echemos un vistazo juntos!
2. Contenido principal:
En la práctica de ingeniería, hay muchos tipos depaneles de parche, incluyendo paneles de parche telefónicos, paneles de parche de fibra óptica y paneles de parche de red.
2.1 Paneles de parche de teléfono:
Hoy, los teléfonos fijos ya no son comunes, excepto en algunas situaciones específicas. Sin embargo, cuando prevalecían los teléfonos fijos, los paneles de parche telefónico se usaban ampliamente.

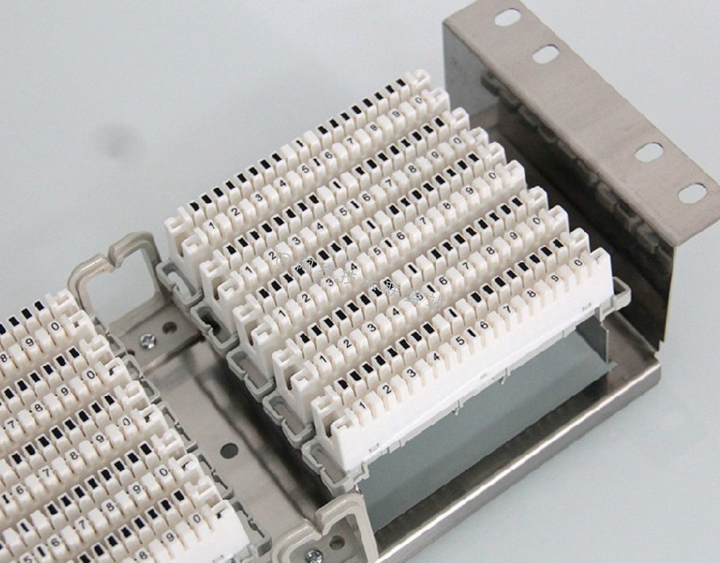

En una red telefónica de línea fija, los cables troncales se implementan desde la sala de equipos centrales del proveedor de servicios hasta el vecindario, y luego los teléfonos fijos de todo el vecindario se separan de este punto de conexión. Este punto de conexión se implementa como un panel de parche de teléfono.
Cada línea telefónica se perfora en el conector numerado correspondiente utilizando una herramienta de perforación para conectarse a la red telefónica.
Los paneles de parche telefónico juegan un papel crucial en la distribución de teléfonos fijos. Permiten que las compañías de telecomunicaciones preinstalen los cables adicionales para que puedan conectar fácilmente a los nuevos usuarios a la red telefónica al agregarlos.
2.2 Paneles de parche de fibra:
Con el desarrollo de la tecnología de fibra óptica, los cables de cobre tradicionales se reemplazan gradualmente por fibra óptica. Como resultado, los paneles de parche de teléfono están desapareciendo gradualmente y son reemplazados porpaneles de parche de fibra.
Por lo general, los paneles de parche de fibra se utilizan principalmente para el empalme de fibra de fibra, la fijación del cable y la protección. Se pueden implementar en salas de servidor o en puntos de acceso de usuario. Sin embargo, para la pieza relacionada con el parche, generalmente usamos un término más especializado llamado ODF (marco de distribución óptica). En comparación con los paneles de parche de fibra, los ODF suelen tener una estructura más grande. Un extremo del ODF está conectado a un cable de fibra óptica fija y proporciona interfaces para cada núcleo de fibra en el panel frontal. Al igual que los paneles de parche de teléfono, los cables del tronco cambian de cables de cobre a óptica de fibra, y las interfaces se modifican correspondientemente.
Según la clasificación de la interfaz, los paneles de parche de fibra se pueden dividir en:
Paneles de parche de fibra óptica SC
Paneles de parche de fibra óptica LC
Paneles de parche de fibra óptica FC
Paneles de parche de fibra óptica ST, etc.
Además, es posible que haya notado que los paneles de parche de fibra yadaptadores de fibra ópticason algo similares. Sin embargo, son dos tipos diferentes de dispositivos. Los adaptadores de fibra óptica a menudo tienen diferentes interfaces en ambos extremos y se utilizan principalmente para convertir entre diferentesfibra óptica conectores. Además, algunos adaptadores de fibra óptica incluyen un atenuador óptico en el conector, que puede reducir la potencia recibida del equipo cuando la potencia de transmisión es demasiado alta, lo que reduce la posibilidad de agotamiento del equipo.
2.3 Paneles de parche de red:
Similar a los paneles de parche de fibra que se clasifican por la interfaz, los paneles de parche de red también se pueden clasificar por tipos de interfaz como los paneles de parche de red Cat5e, los paneles de parche de trabajo Cat6, los paneles de parche Cat6a Newtork, etc. Además, dado que solo hay una interfaz Ethernet, que es la interfaz RJ45, todas las interfaces en el panel frontal del panel de parche de red son las interfaces RJ45 RJ45. Puede conectar rápidamente los cables Ethernet utilizando elConectores RJ45en el panel frontal del panel de parche de red o recorta dos puertos de red para probar la integridad de la troncalcables de red.
En nuestras interacciones diarias, a menudo nos encontramos con este tipo de paneles de parche RJ45: paneles de parche integrados, paneles de parche modulares y paneles de parche de esquina. Entonces, ¿cuál deberías comprar? A continuación, presentaré cada uno de estos paneles de parche.
2.3.1 Panel de parche integrado:
Un panel de parche integrado significa que cada seis puertos comparten un panel. Todos los puertos son fijos y no se pueden eliminar. Este es un producto convencional en el mercado.
Ventajas de este panel de parche: está listo para usar y no requiere desmontaje. Además, es relativamente económico.
Desventajas de este panel de parche: (1) La placa PCB de este panel de parche es más ancha, lo que requiere una preparación de cable más larga. Su margen de diafonía (siguiente) de fin de extremo es casi 1 dB más bajo que el de los paneles de parche modulares. (2) Este panel de parche no se puede reemplazar. Si un puerto de este panel de parche está dañado, solo puede encontrar un puerto redundante para volver a cablear. Si no hay puertos redundantes, tendrá que comprar un nuevo panel de parche.
2.3.2 Panel de parche modular:

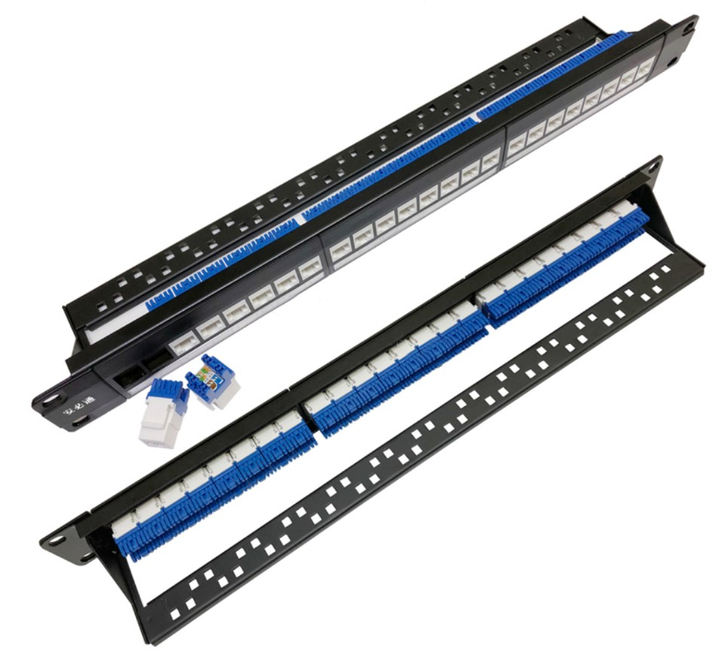

Un panel de parche modular consiste enMódulos RJ45y un marco de panel de parche. Este es también uno de los productos populares en el mercado.
Ventajas de este panel de parche: (1) Este panel de parche adopta un diseño modular, que cumple con los requisitos de modularcableado estructurado. (2) En caso de falla portuaria, puede elegir un producto de módulo del mismo fabricante para su reemplazo. El costo de mantenimiento y reemplazo es bajo. (3) La placa PCB de paneles de parche modular es más estrecho, que requiere una preparación de cable más corta y tiene un mejor margen de diafonía cercana (siguiente). (4) Se pueden integrar múltiples módulos de sistema de cableado estructurado diferentes en un panel de parche: por ejemplo,Cat5e, Cat6, yMódulos Cat6a Jackse pueden usar juntos, y los módulos de cobre se pueden integrar con acopladores de fibra óptica.
Desventajas de este panel de parche: la placa PCB del módulo de este panel de parche es estrecho, y el cableado generalmente requiere eliminar el módulo, cablearlo y luego enchufarlo nuevamente. Esto agrega un paso adicional, lo que lo hace más engorroso. Por lo tanto, algunos trabajadores de la construcción no lo prefieren.
2.3.3 Panel de parche de esquina:
Un panel de parche de esquina divide el panel de parche en dos extremos, que se puede doblar para formar un cierto ángulo (generalmente un ángulo máximo de 120 grados).
Ventajas de este panel de parche: este panel de parche también sirve como una herramienta de gestión de cables, eliminando la necesidad de administradores de cables horizontales adicionales. El uso de un panel de parche puede ahorrar 1U del espacio del gabinete. Puede ahorrar espacio en la altura del gabinete;
Desventajas de este panel de parche: este panel de parche tiene requisitos para la profundidad del gabinete. Generalmente requiere un gabinete con una profundidad de al menos 800 mm.
En la parte posterior del panel de parche de red, similar a los paneles de parche de teléfono, hay terminales de punzonCables EthernetPara ser golpeado y luego conectado a los cables de red RJ45 en el panel frontal para una implementación de red rápida.
Por supuesto, también hay paneles de parche de red donde los paneles delanteros y traseros son interfaces RJ45, lo que permite una conexión rápida de dos cables de red.
2.4 Paneles de parche frente a los interruptores, ¿cuál debo elegir?
Aunque tanto los paneles de parche de red e interruptores proporcionan una gran cantidad de interfaces RJ45 y tienen una apariencia similar, son de hecho dispositivos completamente diferentes. Los paneles de parche de red simplemente proporcionan una forma de conectar rápidamente los cables Ethernet, lo que le permite preinstalar líneas adicionales durante la instalación de red para proporcionar interfaces rápidas para conexiones Ethernet posteriores. Los administradores de la red solo necesitan conectar los cables de la red a laEnchufes RJ45en el panel frontal del panel de parche de red.
Por otro lado, los interruptores se utilizan para expandir las conexiones de red. Por ejemplo, cuando solo hay un cable de red, pero los terminales múltiples deben conectarse simultáneamente. Además, los conmutadores tienen muchas características avanzadas, como dividir VLAN para reducir los dominios de transmisión y controlar el acceso a la red a través de la configuración de otras funciones de control de acceso.
Aunque los interruptores pueden ampliar el número de conexiones, compartir un solo cable de red entre múltiples dispositivos reducirá el ancho de banda disponible para cada dispositivo. En el caso de los requisitos de alto ancho de banda, esto obviamente no tiene sentido.
2.5 Ventajas y desventajas de los paneles de parche de red
Una ventaja:
Configuración fácil y resolución de problemas de problemas de red.
Los paneles de parche de red no requieren configuración adicional. Simplemente reserve cables adicionales durante el cableado. Cuando los problemas de la red ocurren más tarde, puede identificar rápidamente el equipo problemático desconectándolo o reemplazándolo.
Flexibilidad.
Cuando necesite agregar o reemplazar dispositivos en la red, puede hacerlo rápidamente con los paneles de parche de red. Sin embargo, se recomienda organizar los cables entre el panel de parche y los dispositivos terminales para evitar el enredo del cable.
Ahorros de costos.
En redes grandes y medianas, la aplicación de paneles de parche de red puede reducir el costo de reemplazar cables defectuosos. Por ejemplo, si un cable de red necesita ser reemplazado debido a una falla, sin usar un panel de parche de red, es posible que deba reemplazar todo el cable. Sin embargo, con el uso de paneles de parche de red, es posible que solo necesite reemplazar el cable del panel de parche al terminal, reduciendo significativamente el costo del uso del cable.
Eficiencia energética.
Los paneles de parche de red son dispositivos pasivos, lo que significa que solo requieren instalación y no necesitan entrada de energía adicional. Esto reduce en gran medida sus costos operativos.
Etiquetado fácil de conexión.
Los paneles de parche de red tienen muchas etiquetas en blanco en el panel frontal, lo que le permite marcar las posiciones de conexión para cada interfaz, lo que facilita la gestión del futuro.
B Desventajas:
Escalabilidad limitada.
Una vez que se implementa la columna vertebral del panel de parche de red, se vuelve difícil agregar nuevos cables. Por lo tanto, al implementar paneles de parche NewTork, es aconsejable reservar suficientes cables de columna vertebral.
Alcance de uso estrecho.
Dado que los interruptores pueden ampliar el número de conexiones, los paneles de parche de red no ofrecen ninguna ventaja en escenarios con bajo ancho de banda, como las redes domésticas.
