¿Cuáles son las diferencias entre el cable de parche 28AW y 24Awg?
Dejar un mensaje
A medida que aumentan las demandas de información, los centros de datos se están volviendo más agastados con cables de datos más activos. Los cables de parche 28AWG se dieron ampliamente utilizados en las aplicaciones del centro de datos. Cobtel ha lanzado un cable de parche Cat6 y Cat6a de bajo fumar de 28AWG, que es más adecuado para el centro de datos de alta densidad que el cable de puente de puente de 24awg tradicional, y puede mejorar la capacidad de cableado del centro de datos.
Los beneficios del cable de parche 28AWG incluyen:
El cable de parche 28AWG proporciona una mejor gestión de cables, ahorrando 50 ~ 60% del espacio de cable, la misma tubería de cable puede acomodar más cables, reducir los costos del proyecto.
Los conductores más delgados pueden lograr un radio de flexión más pequeño, optimizar la gestión de cables y la instalación conveniente, y reducir los costos posteriores de operación y mantenimiento.
Es más ligero y ahorra alrededor del 25% ~ 30% de espacio de almacenamiento, mejora la eficiencia de la carga y el almacenamiento, reduce el costo general de ingeniería.
El rendimiento de la transmisión y las propiedades mecánicas no son inferiores al cable de parche 24 AAWG.
El número de enchufar y desenchufar puede alcanzar 2500 veces
Gran cabecera, excelente rendimiento con TIA/EIA estándar -568- C.2
Continua carga de 1 minuto 50n, rendimiento sobresaliente con IEC estándar 60603-7
Apoyo el ancho de banda de hasta 500MHz y hasta la velocidad de transmisión de datos de hasta 10 Gbps, pase la prueba del canal Fluke
Los contactos 3-PRONG chapados en oro de 50 micras proporcionan un conductor de alambre de contacto completamente y garantizan una excelente conductividad
1, 28AWG CAT6 y CAT6A Patch Cable nacido para centros de datos
El cable de parche Cat6a 28AWG puede proporcionar una mejor gestión de cables, ahorrando 50 ~ 60% del espacio de cable, la misma tubería de cable puede acomodar más cables, reducir los costos del proyecto.
Los conductores más delgados pueden lograr un radio de flexión más pequeño, optimizar la gestión de cables y la instalación conveniente, y reducir los costos posteriores de operación y mantenimiento.
Peso más ligero, ahorre aproximadamente 25% ~ 30% de espacio de almacenamiento, mejora la eficiencia de flete y almacenamiento, reduzca el costo general de ingeniería.
28AWG CAT6 Patch Cord para centros de datos
Es más ligero y ahorra alrededor del 25% ~ 30% de espacio de almacenamiento, mejora la eficiencia de la carga y el almacenamiento, reduce el costo general de ingeniería.
2, Los cables tradicionales de parche 24 AAWG son difíciles de satisfacer la demanda futura de alta densidad de los centros de datos.
En la actualidad, los productos más populares utilizados en el gabinete / estante son 1U 24- Panel de parche RJ45. Con el rápido desarrollo de la expansión de Internet, los datos también muestran un crecimiento explosivo, y el centro de datos inevitablemente requiere alta densidad, alta velocidad y productos escalables para satisfacer las necesidades de uso futuro. Por lo tanto, se ha convertido en el objetivo de desarrollo de varios fabricantes proporcionar una solución para los paneles de parche RJ45 de puerto 48- RJ45. Aquí, el cable de puente se convierte en la clave para resolver el problema.
El cable de parche Cat6 de 24AWG tradicional tiene un diámetro de cable grande y un radio de flexión limitado, que requiere un gran espacio para la gestión de cables. Además, no es fácil administrar el cable con un panel de parche de puerto 1U RJ 45 48-.
Por lo tanto, es imperativo introducir cables de puente de categoría 6 con diámetros más pequeños para optimizar el espacio de gestión de cables.
28AWG CAT6 Patch Cord para centros de datos
Puede proporcionar una mejor gestión de cables, ahorrando 50 ~ 60% del espacio de cableado, la misma tubería de cable puede acomodar más cables, reducir los costos del proyecto.
3, El cable de parche Cat6a 28AWG liberado por Cobtel puede realizar fácilmente la terminación de 1U a 48 puertos.

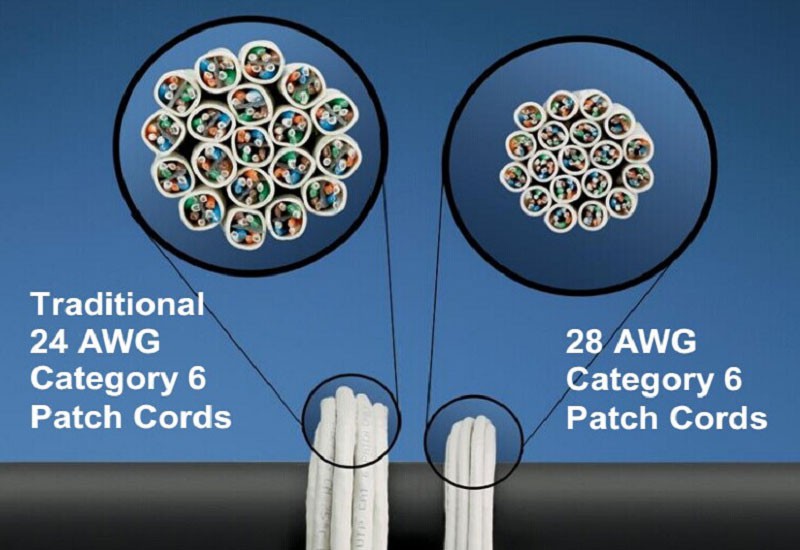

El cable de parche CAT6A 28AWG liberado por Cobtel tiene un diámetro de alambre de aproximadamente 4. 0 mm, que es aproximadamente 1/3 más delgado que el cable tradicional de parche CAT6A 24AWG (cable de cable: aproximadamente 6.2 mm). Puede lograr un radio de flexión más pequeño, ahorrar aproximadamente 50% ~ 60% de espacio de gestión de cables, y es más ligero, lo que puede ahorrar espacio de almacenamiento y mejorar la eficiencia de carga y almacenamiento.
Este nuevo cable de puente utiliza el mismo proceso de moldeo por inyección que el otro cable de parche de Cobtel. Las personas en el campo saben que el conector sobrecargado puede garantizar que el cable flexible y el cabezal de cristal estén firmemente conectados, a fin de garantizar los tiempos de inserción y la resistencia de carga del cable de parche.
Para un cable de parche de diámetro tan pequeño, es bastante difícil formarse mediante calentamiento de alta temperatura. Al mismo tiempo, también debe garantizar el rendimiento de la transmisión y el rendimiento mecánico. Probaremos sus parámetros de rendimiento reales mediante pruebas.
28AWG CAT6 Patch Cord para centros de datos
Lograr un radio de flexión más pequeño
Los conductores más delgados logran un radio de flexión más pequeño
Optimizar la gestión de cables, facilitar la instalación y reducir los costos posteriores de operación y mantenimiento
4, Excelente cable de parche Cobtel 28awg Cat6
Para el cable de parche de red, los indicadores de rendimiento se pueden verificar probando el siguiente espacio para la cabeza, prueba de inserción y prueba de extracción. Hicimos estas tres pruebas en el cable de parche Cat6 28AWG, y los resultados son los siguientes:
Siguiente prueba de espacio para la cabeza
Instrumento de prueba: Fluke DSX -8000
Límite de prueba: Tia Patch Cord Cat {{0}}. 0m
Interpretación de los resultados de la prueba: el espacio para la cabeza del resultado de la prueba mayor que 0 significa que la muestra se ajusta al estándar TIA/EIA -568- c.2. Cuanto más grande sea el espacio para la cabeza, mejor será el rendimiento. En la comparación de los resultados de la prueba de Fluke del cable de puente regular de 24AWG seleccionado aleatoriamente y el cable de jersey de alta densidad de 28AWG, ¡se puede ver que el rendimiento del cable de alta densidad de 28AWG es mejor!
4.1 Prueba de inserción
De acuerdo con el IEC estándar 60603-7-1, el número de cable de parche está enchufado y desenchufado es mayor o igual a 750 veces. En este experimento, el número de enchufar y desenchufar se establece en 2500 veces, y el rendimiento antes y después de la prueba se compara.
4.2 Prueba de extracción / prueba de tracción
El IEC estándar 60603-7 estipula eso para garantizar la estabilidad del enlace, el punto de conexión debe pasar la prueba de tracción. En este experimento, se insertó el cable de parche 28AWG en el módulo, y la carga fue de 50N durante 1 minuto, y el rendimiento antes y después de la prueba se comparó.
4.3 Resumen
A través de la prueba, se encuentra que aunque el diámetro del cable de puente de alta densidad de 28awg se vuelve más delgado, su rendimiento en la siguiente prueba de la sala de cabeza, prueba de complemento, prueba de extracción, etc. no es inferior al del cable de puta de 24awg convencional. Esto elimina la preocupación de que el diámetro del cable más delgado sea igual al rendimiento más débil.
Cable de parche 24awg Cat6 / cable de parche Cat6 28AWG

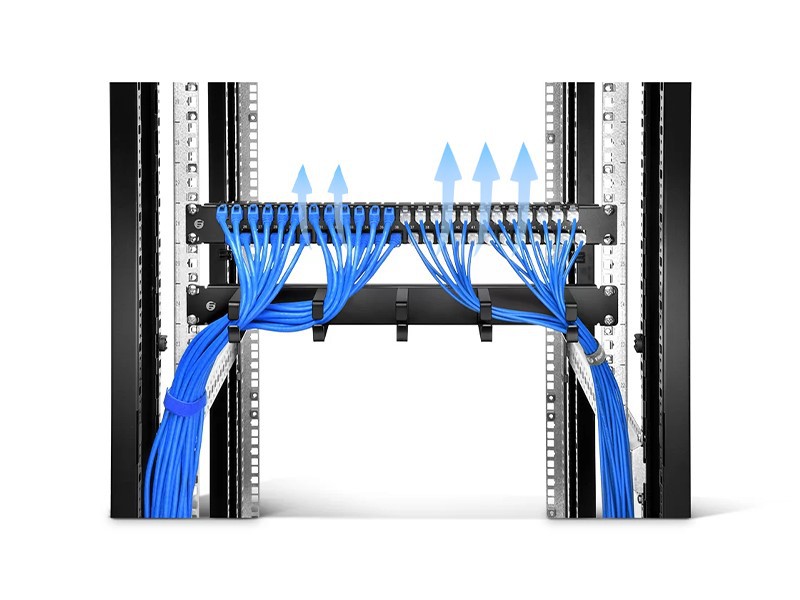

En aplicaciones prácticas, el cable de parche 28AWG puede administrar fácilmente 48 cables de parche en un espacio de administración de cables de 1U. En comparación con el cable de puente de 24awg normal, el cable de puta Cobtel 28AWG LSZH CAT6A es realmente más adecuado para un entorno de alta densidad en los centros de datos.
