¿Qué es el cable de parche de fibra óptica?

Los cables de fibra óptica no son familiares para muchas personas, y cuando se les hacen preguntas como "¿Qué es un cable de fibra óptica? ¿Cuáles son sus tipos y diferencias? ¿Cómo elegir un cable de fibra óptica?" A menudo no saben cómo responder. A continuación, introduciré de manera integral fibras ópticas a todos.

1. Que escable de fibra óptica?

El cable de fibra óptica se usa principalmente como un cable de parche del equipo al sistema de cableado de fibra óptica, con una capa protectora gruesa, generalmente se usa para la conexión entre el terminal óptico y la caja del terminal. Los cables de parche de fibra se utilizan ampliamente en sistemas de comunicación de fibra óptica, redes de acceso a fibra, transmisión de equipos de fibra óptica y redes de área local.

Con el rápido desarrollo de la comunicación de fibra óptica y la expansión de diversas necesidades de equipos, se han desarrollado y utilizado más tipos de cables de fibra.

2 La clasificación del cable de fibra óptica

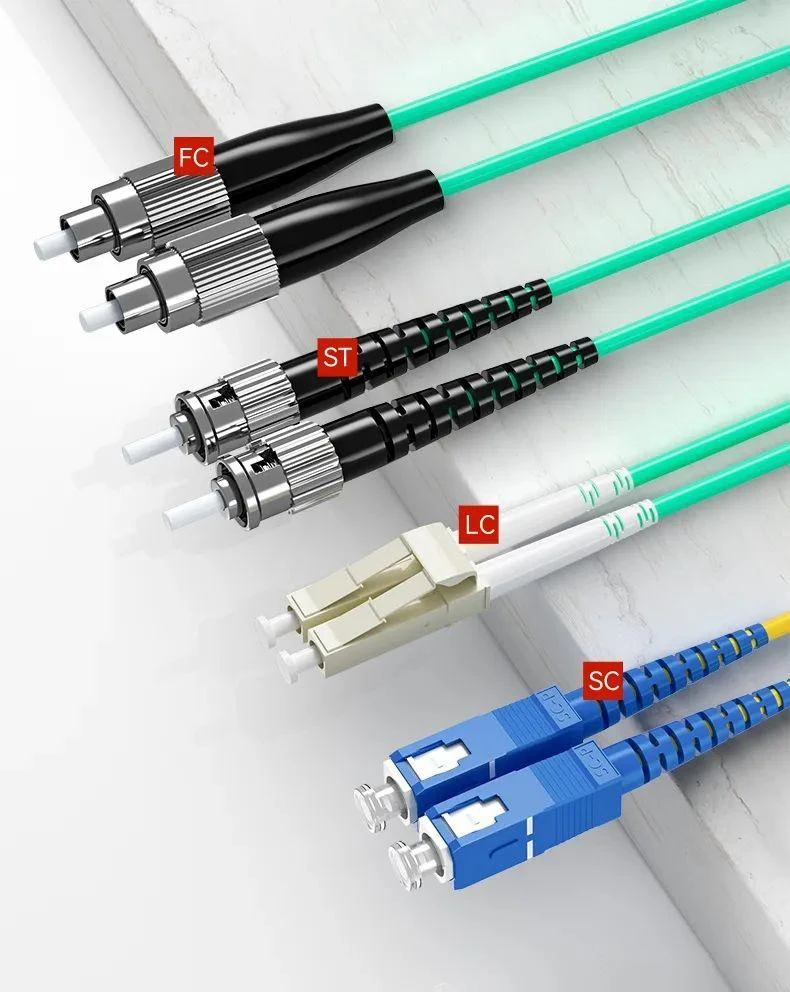

2.1 Clasificación de cable de fibra óptica De acuerdo con los tipos de conectores de fibra óptica, los cables de los charcos de fibra se pueden clasificar como MPO/MTP/LC/SC/FC/ST/MTRJ/MU/E2000/DIN Fiber Cords. Aunque estos diferentes tipos de cables de fibra tienen componentes similares (que consisten en conectores y cables ópticos) y las mismas funciones, sus características y actuaciones difieren, lo que resulta en diferencias en los escenarios de aplicación.

Cables de parche de fibra LC

El cable de parche de fibra LC es uno de los cables de parche de fibra más utilizados en las redes ópticas. Adopta el conector LC con un diámetro de la férula de 1.25 mm, que es de tamaño pequeño y es muy adecuado para el cableado de alta densidad. Por lo tanto, se usa ampliamente en salas de computadoras y centros de datos. Según los diferentes modos de interfaz, se puede dividir en el cable de parche de fibra LC Simplex y el cable de parche de fibra dúplex LC.

Cable de parche de fibra SC

El cable de parche de fibra SC adopta el conector SC con un diámetro de la férula de 2.5 mm, que es el doble del tamaño del conector LC y también se llama conector dúplex (cable de parche de fibra dúplex). Este cable de parche de fibra utiliza una estructura de pulsador, que es plug-and-play, y tiene un excelente rendimiento. Es muy adecuado para telecomunicaciones y sistemas de redes de datos, incluidas redes ópticas pasivas punto a punto.

Cable de parche de fibra MPO/MTP

El cable de parche de fibra MPO/MTP es uno de los cables de parche de fibra comunes en sistemas de comunicación de datos de alta velocidad, como la conexión directa y la interconexión de 40 g/100g. El cable de parche de fibra MPO/MTP es un tipo de cable de parche de fibra que utiliza conectores de fibra óptica de múltiples núcleos y puede acomodar 6 ~ 144 fibras, que actualmente es el cable de parche de fibra de mayor capacidad. El cable de parche de fibra MPO/MTP está compuesto de cables de fibra óptica, mangas protectores, componentes de acoplamiento, anillos de metal, alfileres, tapas de polvo, etc. Debido a las diferentes posiciones de disposición de los núcleos y alfileres de fibra, se divide en los cables de parche de fibra de fibra de polaridad A/B/C, y los diferentes tipos son adecuados para diferentes aplicaciones. Por lo tanto, es necesario elegir el cable de parche de fibra MPO/MTP apropiado de acuerdo con la situación del enlace real.

Fibra óptica FC

FC Optical Fiber es el primer cable de fibra en usar un conector de enchufe de cerámica. A diferencia de los cables de fibra LC y SC, utiliza un conector espiral circular hecho de níquel o acero inoxidable, que necesita ser fijado al adaptador o enchufe con un clip rosado. Aunque la instalación de un cable de fibra FC es más complicada, todavía se usa comúnmente para conectar los reflectómetros de dominio de tiempo óptico. Inicialmente, el cable de fibra FC también se utilizó en los sistemas de telecomunicaciones y redes de datos, pero gradualmente salió del mercado con la introducción de cables de fibra LC y SC.

Fibra de fibra st

ST Fiber Optical Fiber es un cable de fibra desarrollado y fabricado por AT&T después del cable de fibra FC. El cable de fibra ST utiliza un conector de estilo de bayoneta con una férula cerámica cargada de resorte (con un diámetro de 2.5 mm), y la pérdida de inserción se trata de 0. 25 dB. Se puede utilizar para aplicaciones de larga distancia y corta distancia, como redes de campus, redes empresariales y aplicaciones militares. Sin embargo, en los últimos años, la cuota de mercado de los cables de fibra ST y el cable de fibra FC está disminuyendo gradualmente.

2.2 Los cables de parche de fibra óptica mencionados anteriormente son los cinco tipos más comunes de cables de parche de fibra óptica en la actualidad, y sus conectores y popularidad son diferentes. Lo siguiente introducirá cuatro tipos de cables de parche de fibra óptica que se usan menos comúnmente en las redes ópticas actuales.

Cable de parche de fibra óptica MTRJ- El conector del cable de parche de fibra óptica MTRJ está hecho de plástico de precisión y se divide en conectores masculinos y femeninos debido a diferentes pines.

Cable de parche de fibra óptica MU- El cable de parche de fibra óptica MU es similar al cable de parche de fibra óptica SC, utilizando una manga de 1,25 mm de diámetro y un conector de mecanismo de auto-retención. Tiene una estructura compacta adecuada para la instalación de alta densidad y puede usarse en redes DWDM.

Cable de parche de fibra óptica- Aunque el tamaño del enchufe y la estructura de la manga de acoplamiento del cable de fibra óptica DIN es el mismo que el del cable de parche de fibra óptica FC, la estructura metálica interna de su conector tiene un resorte con presión controlada, lo que lo hace más complejo y con mayor precisión mecánica, lo que resulta en pérdidas más pequeñas.

Cable de parche de fibra óptica E2000- El cable de parche de fibra óptica E2000 utiliza un mecanismo de conexión Push-Pull con una puerta de metal automática y un dispositivo de protección del haz láser en el conector. El diseño de una pieza puede lograr rápidamente la conexión terminal.

2.3 Clasificación de cables de parche de fibra óptica de acuerdo con el modo de trabajo de los conectores de fibra óptica

Según los diferentes modos de trabajo de conectores de fibra óptica, los cables de los charcos de fibra óptica se pueden dividir en cables de fibra óptica Simplex y cables de parche óptico de fibra dúplex. Los cables de parche óptico de fibra simplex significan que la señal solo se puede transmitir en una dirección. Por ejemplo, la señal se puede transmitir de A a B a través de un cable de parche de fibra óptica simplex, pero no se puede transmitir de B a A. En contraste, los cables de parche óptico de fibra dúplex pueden lograr la transmisión de la señal en ambas direcciones. Los cables de parche de fibra óptica simplex generalmente consisten en una fibra y un conector, mientras que los cables de los charcos de fibra óptica dúplex requieren dos fibras y dos conectores, como se muestra en la figura a continuación.

2.4 Clasificación de cables de parche de fibra óptica de acuerdo con el tipo de pulido de conectores de fibra óptica

De acuerdo con los diferentes tipos de pulido de conectores de fibra óptica, los cables de los charcos de fibra óptica se dividen en tres tipos: PC, UPC y APC. Los cables de parches de fibra óptica de PC usan conectores que están pulidos con una superficie microférica y son de color negro. Los cables APC de fibra óptica usan conectores que están pulidos con una superficie inclinada de 8 grados y son de color verde. Los cables de parche de fibra óptica UPC optimizan el pulido de la cara final y el acabado superficial de los cables de parche de fibra óptica de PC y son de color azul. Los tres tipos de cables de fibra óptica pulida difieren en estructura y rendimiento, reflejados principalmente en la pérdida de inserción y la pérdida de retorno. Entre ellos, APC es actualmente el tipo de pulido más popular.

2.5 Clasificación de cables de parche de fibra óptica de acuerdo con el modo de transmisión óptica

De acuerdo con los diferentes modos de transmisión óptica, los cables de los charcos de fibra óptica se dividen en cables de parche de fibra óptica de modo único y cables de parche de fibra óptica multimodo. Los cables de parche de fibra óptica de modo único solo pueden transmitir un modo de luz, tener una pequeña dispersión intermodal y son adecuados para la comunicación a larga distancia. Por el contrario, los cables de parche de fibra óptica multimodo pueden transmitir múltiples modos de luz a la vez y tener una gran dispersión intermodal y la dispersión intermodal aumenta con la distancia de transmisión. Por lo tanto, son más adecuados para la transmisión de corta distancia.

2.6 Según la tecnología de producción y procesamiento, los cables de parche de fibra óptica se pueden dividir en diferentes tipos. Los cables de parche de fibra óptica están terminados en el campo con conectores y aquellos que están terminados en fábrica con conectores. Los conectores terminados en el campo implican quitar la capa de búfer, la limpieza, el pulido, el empalme y las pruebas y requieren muchas herramientas de terminación y administradores de redes calificadas. Los conectores terminados en fábrica (es decir, los cables de parche de fibra óptica prefabricados) se refieren a los conectores y fibras de fibra óptica que ya se han terminado durante la producción y el procesamiento. Antes de elegir este tipo de cable de parche de fibra óptica, es necesario comprender los tipos de interfaz de los dos extremos del equipo y medir la longitud del enlace por adelantado. Debido a su instalación conveniente y rápida (enchufe y reproducción), y los bajos requisitos para los usuarios, son populares entre los usuarios.

Resumen: con el desarrollo de redes hacia la alta velocidad, la alta densidad y el alto rendimiento, los cables de fibra óptica prefabricada MTP/MPO son populares en los centros de datos de alta densidad de 40 g/100 g, mientras que los cables de fibra óptica LC se utilizan principalmente en modos de transmisión 1G/10G, se seleccionan los centros de datos de datos, etc., etc., etc. Cordos de fibra óptica con diferentes modos de trabajo, modos de transmisión, y los métodos de polipishing, y los métodos de polipishing reales, se someten a los métodos de polvo de fibra de fibra. condiciones.

3. ¿La diferencia entre las fibras ópticas de modo único y multimodo?

3.1 Apariencia:La vaina de un cable de parche de fibra de modo único es generalmente amarilla, mientras que un cable de parche de modo múltiple suele ser naranja o el llamado color Aqua. El diámetro del núcleo de un cable de parche de modo múltiple es generalmente ligeramente más grueso.

3.2 Distancia de transmisión:La distancia de transmisión de la fibra de modo único no es inferior a 5 km y generalmente se usa para la comunicación de larga distancia. La distancia de transmisión de la fibra de modo múltiple solo puede alcanzar aproximadamente 2 km y es adecuada para la comunicación de corta distancia dentro de edificios o campus.

3.3 Fuente de luz:Debido a que la fuente de luz LED está más dispersa y puede generar múltiples modos de luz, se usa principalmente para fibra de modo múltiple; Si bien la fuente de luz láser está cerca de un solo modo, generalmente se usa para fibra de modo único.

3.4 Ancho de banda:El ancho de banda de la fibra de modo único es más alto que el de la fibra de modo multimodo.

3.5 Costo:La fibra de modo múltiple permite múltiples modos de luz, por lo que es más costoso que la fibra de modo único. Sin embargo, el diodo láser de estado sólido utilizado como fuente de luz para fibra de modo único es mucho más costoso que el equipo de fuente de luz para la fibra de modo multimodo, por lo que el costo de usar fibra de modo único es mucho más alto que el de la fibra de modo multimodo.

4. ¿Cómo elegir fibras ópticas?

4.1 Tipo de conector:Si los puertos de los dos dispositivos finales son los mismos, se pueden usar cables de charcos LC-LC/SC-SC. Si necesita conectar dispositivos con diferentes tipos de puertos, pueden ser adecuados los cables LC-SC/LC-ST/LC-FC.

4.2 Modo único o en modo múltiple:Los cables de parche de fibra de modo único usan fibra de 9/125um, mientras que los cables de parches de fibra de modo múltiple usan fibra 50/125um o 62.5/125um. Los cables de parche de fibra de modo único se utilizan principalmente para la transmisión de datos de larga distancia. Los cables de parche de fibra de modo múltiple se utilizan principalmente para la transmisión de corta distancia.

4.3 Longitud del cable de parche:Elija una longitud apropiada basada en la distancia entre los dispositivos que se conectarán.

4.4 Material de cable de parche:Los cables de parche de fibra se pueden clasificar en tipos de redes de llamas de bajo retenador ordinario, retardante de llama, de bajo humo y de bajo fuma basados ​​en el material de la vaina externa. En áreas donde están presentes los riesgos de incendio o se instalan cables y los cables de fibra óptica se instalan en los ejes verticales de la construcción, los cables de retardantes de llama y los cables de fibra óptica se deben usar. En lugares públicos grandes, se deben utilizar cables o cables de fibra óptica-retardantes de baja tocación y baja toxicidad. El equipo de cableado-retardante de llama debe usarse en salas de equipos adyacentes o salas de unión.
