¿Qué es el módulo de enlace óptico?

---- Última actualización: julio de 2026

COBTEL optical link modules

Un módulo de enlace óptico es un dispositivo compacto que convierte señales eléctricas en señales luminosas y las transmite a través de cables de fibra óptica - permitiendo la transferencia de datos a velocidades de hasta 800 Gbps a largas distancias.
También conocido como transceptor óptico, se ubica en la capa física del modelo OSI y sirve como puente central en cualquier sistema de comunicación de fibra óptica. En esta guía, aprenderá qué es un módulo de enlace óptico, cómo funciona, los principalestipos de transceptores de fibra(SFP, QSFP, CFP, XFP), indicadores clave de rendimiento y cómo elegir el adecuado para su red.

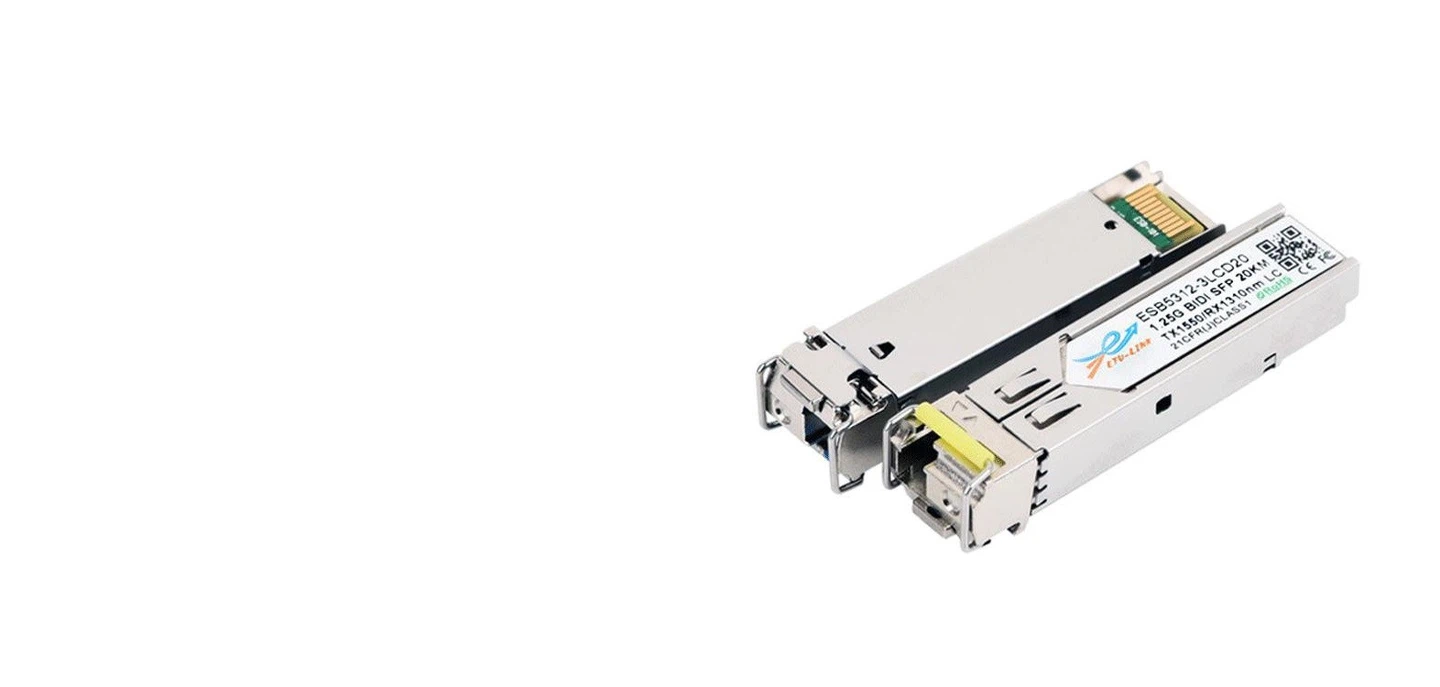

optical modules in the market





1. Principio de funcionamiento y composición de los módulos de enlace óptico



El módulo de enlace óptico, conocido comoTransceptor ópticoen inglés, es un término general para varias categorías de módulos, incluidos módulos receptores ópticos, módulos transmisores ópticos, módulos transceptores ópticos y módulos de reenvío óptico.

002

Hoy en día, cuando hablamos de módulos de enlace óptico, normalmente nos referimos a transceptores ópticos (y así será a lo largo del texto).
Módulos de enlace ópticofunciona a nivel de hardware - es el puente físico entre su dispositivo y el cable de fibra. Su función es bastante sencilla: consigue la conversión fotoeléctrica. Convierte señales ópticas en señales eléctricas y señales eléctricas en señales ópticas.

optical module converts optical signals into electrical signals and electrical signals into optical signals.

Aunque parezca sencillo, el contenido técnico en el proceso de implementación no es bajo.

The working principle of optical link modules

Un módulo de enlace óptico normalmente consta de un transmisor óptico (TOSA, Sub{0}}conjunto óptico del transmisor, que contiene un diodo láser), un receptor óptico (ROSA, Sub-conjunto óptico del receptor, que contiene un fotodetector), circuitos funcionales e interfaces ópticas (eléctricas).

Composition of Optical Modules

Composición de los módulos de enlace óptico



Así es como funciona paso a paso:
En el extremo transmisor, el chip controlador procesa la señal eléctrica original y luego activa el diodo láser semiconductor (LD) o el diodo emisor de luz (LED) para emitir una señal óptica modulada.
En el extremo receptor, una vez que ingresa la señal óptica, un fotodetector la convierte en una señal eléctrica y luego se emite después de ser amplificada por un preamplificador.



2. Embalaje de módulos de enlace óptico



Para los principiantes, el aspecto más frustrante de los módulos de enlace óptico son sus nombres de empaquetado extremadamente complejos y la desconcertante variedad de parámetros.

the most frustrating aspect of optical modules is their extremely complex packaging names and the bewildering array of parameters.

El embalaje puede entenderse simplemente como un factor de forma estándar. Es la forma principal de distinguir los módulos de enlace óptico.
El rápido desarrollo de la tecnología de comunicación por fibra óptica es la razón principal de la multitud de estándares de embalaje.
La velocidad de los módulos de enlace óptico aumenta constantemente y su tamaño también se reduce, por lo que cada pocos años se introducen nuevos estándares de empaquetado. La compatibilidad entre los estándares de embalaje nuevos y antiguos suele ser difícil.





Tipo de paquete
Velocidad
Aplicación típica
Distancia de transmisión
SFP
Hasta 4 Gbps
Conmutadores, enrutadores
Hasta 80 kilómetros
SFP+
10 Gbps
Redes empresariales
Hasta 80 kilómetros
SFP28
25 Gbps
Capa de acceso al centro de datos
Hasta 10 kilómetros
QSFP28
100 Gbps
Capa central del centro de datos
Hasta 10 kilómetros
QSFP-DD
Hasta 400 Gbps
Centros de datos de hiperescala
Hasta 2 kilómetros
PPC
100–400 Gbit/s
Redes troncales de telecomunicaciones
Hasta 40 kilómetros
OSFP
Hasta 400 Gbps
Aplicaciones de telecomunicaciones de alta-potencia
Hasta 2 kilómetros



Además, los diversos escenarios de aplicación de los módulos de enlace óptico también son una razón para el aumento de los estándares de embalaje. Diferentes distancias de transmisión, requisitos de ancho de banda y ubicaciones de uso corresponden a diferentes tipos de fibras ópticas y, por tanto, a diferentes módulos de enlace óptico.
He enumerado algunos métodos de clasificación de módulos de enlace óptico, incluido el empaquetado, como se muestra en la siguiente tabla:

some classification methods of optical modules, including packaging,

3. Clasificación de módulos de enlace óptico



Antes de explicar el empaquetado y la clasificación, presentemos las organizaciones de estandarización para la comunicación óptica. Porque estos estándares de embalaje están determinados por organizaciones de estandarización.
Actualmente, existen varias organizaciones globales que estandarizan las comunicaciones ópticas, como el conocido-IEEE (Instituto de Ingenieros Eléctricos y Electrónicos), ITU-T (Unión Internacional de Telecomunicaciones), MSA (Multi Source Agreement), OIF (Optical Internetworking Forum), CCSA (China Communications Standards Association), etc.
Los más utilizados en la industria son IEEE y MSA.
Quizás no estés familiarizado con MSA. Su nombre en inglés es Acuerdo de fuentes múltiples. Es una especificación de múltiples-proveedores, una forma de organización no-oficial en comparación con IEEE, que puede entenderse como un comportamiento de alianza industrial.
Ahora comencemos a presentar el embalaje.

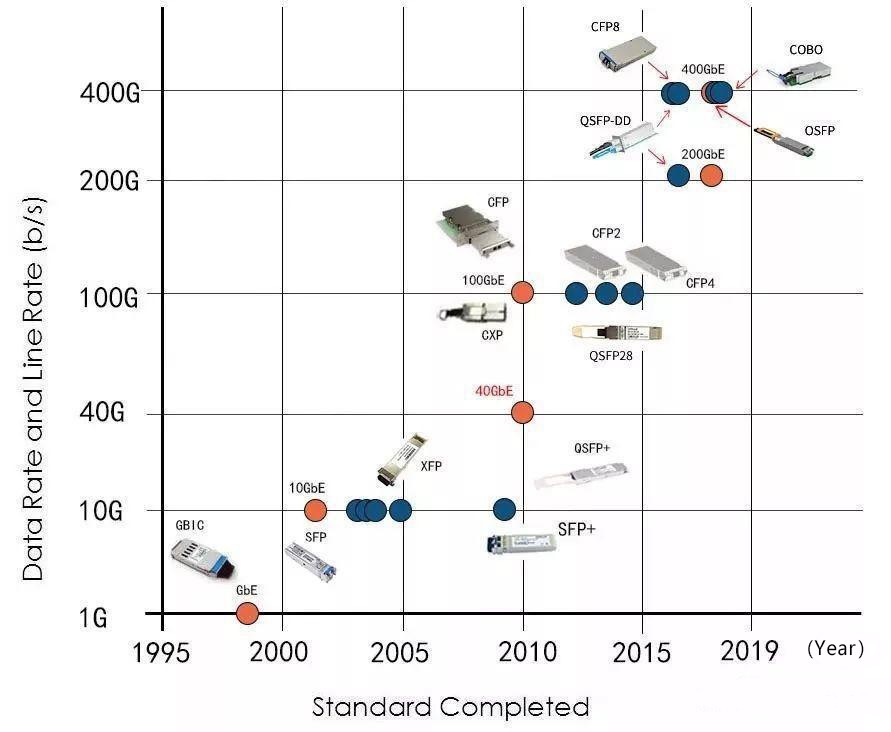

En primer lugar, puedes echar un vistazo a la siguiente imagen, que describe con precisión el período de aparición de diferentes envases y sus correspondientes velocidades de trabajo.

the emergence period of different packaging and their corresponding working speeds.



4. Embalaje común

Actualmente se utilizan 10+ factores de forma de módulo de enlace óptico. Esto es lo que hace cada uno y cuándo usarlo.

GBIC

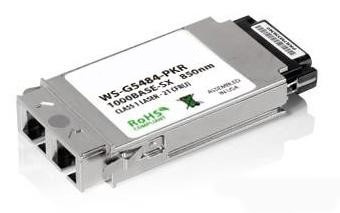

GBIC stands for Giga Bitrate Interface Converter. Before 2000

GBIC significa Convertidor de interfaz de velocidad de bits Giga. Antes del año 2000, GBIC era el paquete de módulo de enlace óptico más popular y la forma de módulo gigabit más utilizada.

SFP

SFP, the full name Small Form-factor Pluggable, is a small hot-pluggable optical module.

Debido al gran tamaño del GBIC, la SFP apareció más tarde y comenzó a reemplazar la posición del GBIC. SFP, el nombre completo Small Form-factor Pluggable, es un pequeño módulo de enlace óptico-conectable en caliente. Su pequeño tamaño es relativo al embalaje GBIC.
El volumen de SFP se reduce a la mitad en comparación con los módulos GBIC, lo que permite configurar más del doble de puertos en el mismo panel. En términos de funcionalidad, ambos admiten conexión en caliente-. SFP admite un ancho de banda máximo de 4 Gbps.

XFP

XFP is 10-Gigabit Small Form-factor Pluggable

XFP es un factor conectable de 10-formato pequeño Gigabit-. Utiliza un módulo serial de un solo canal de velocidad completa-con una conexión XFI (interfaz serial de 10 Gb), que puede reemplazar a Xenpak y sus productos derivados.

SFP+

SFP+ is also a 10G optical module.

SFP+ también es un módulo de enlace óptico 10G. Su tamaño es consistente con SFP, más compacto (reducido aproximadamente un 30%) que XFP y consume menos energía (se redujeron algunas funciones de control de señal).

size comparison between GBIC SFP and SFP+

SFP28

SFP28 with a speed of 25Gbps

SFP28 con una velocidad de 25 Gbps se debió principalmente a que los precios de los módulos de enlace óptico de 40G y 100G eran demasiado altos en ese momento, por lo que se introdujo esta solución de transición de compromiso.

QSFP/QSFP+/QSFP28/QSFP28-DD

QSFP(Quad Small Form-factor Pluggable), a four-channel SFP interface.

Factor de forma-pequeño cuádruple conectable, una interfaz SFP de cuatro-canales. A este diseño se han aplicado muchas tecnologías clave maduras en XFP.
QSFP se puede dividir en módulos de enlace óptico 4×10G QSFP+, 4×25G QSFP28, 8×25G QSFP28-DD, etc.
Por ejemplo, QSFP28 es adecuado para puertos de acceso 4x25GE. Con QSFP28, es posible actualizar de 25G a 100G sin pasar por 40G, lo que simplifica enormemente la dificultad del cableado y reduce los costos.

QSFP28 is suitable for 4x25GE access ports

QSFP-DD

Fundada en marzo de 2016, DD significa "Doble Densidad". Aumenta los cuatro canales deQSFPa ocho canales.
Es compatible con soluciones QSFP. Los módulos QSFP28 originales aún se pueden utilizar, simplemente inserte otro módulo. El número de contactos eléctricos enQSFP-DDes el doble que el de QSFP28.

QSFP-DD(Double Density) it has 8 channels



QSFP-DD utiliza formatos de señal NRZ de 25 Gbps o PAM4 de 50 Gbps por canal. Usando PAM4, puede admitir velocidades de hasta 400 Gbps.

PAM4

PAM4 (modulación de amplitud de 4 pulsos) es una tecnología de "duplicación".
Para los módulos de enlace óptico, si desea lograr una mejora en la velocidad, puede aumentar la cantidad de canales o aumentar la velocidad de un solo canal.
Las señales digitales tradicionales utilizan principalmente señales NRZ (sin -retorno-a-cero), que utilizan niveles de señal altos y bajos para representar la información 1 y 0 de la señal lógica digital, y cada período de símbolo de señal transmite 1 bit de información lógica.
PAM4 duplica los datos en cada pulso de señal, duplicando efectivamente la velocidad sin agregar más canales (0, 1, 2, 3). Con el mismo ancho de banda físico del canal, PAM4 transmite el doble de información que las señales NRZ, logrando así duplicar la velocidad.

PAM2 and PAM4 signals Diagram

PPC/PPC2/PPC4/PPC8

Centum gigabits Form Pluggable, un módulo de comunicación óptica por división de longitud de onda densa. La velocidad de transmisión puede alcanzar 100-400 Gbps.
CFP está diseñado en base a la interfaz SFP, con un tamaño más grande, que admite transmisión de datos de 100 Gbps. CFP puede admitir una única señal de 100G, una o varias señales de 40G.
La diferencia entre CFP, CFP2 y CFP4 radica en su tamaño. El tamaño de la CFP2 es la mitad de la CFP y el de la CFP4 es una cuarta parte de la CFP.
CFP8 es un formato de envasado específicamente propuesto para 400G, con un tamaño similar al CFP2. Admite velocidades de canal de 25 Gbps y 50 Gbps, logrando velocidades de módulo de 400 Gbps a través de interfaces eléctricas de 16x25G u 8x50.

The difference between CFP, CFP2, and CFP4 lies in their size.

OSFP

OSFP, Octal Small Form Factor Pluggable

Esto se confunde fácilmente con elOSPFprotocolo de enrutamiento.
OSFP,Factor de forma pequeño octal conectable, "O" significa "octal", lanzado oficialmente en noviembre de 2016.
Está diseñado para utilizar ocho canales eléctricos para lograr 400 GbE (8*56 GbE, pero la señal de 56 GbE está formada por un láser DML de 25 G bajo modulación PAM4), ligeramente más grande que QSFP-DD, con motores ópticos y transceptores de mayor-vataje, y un rendimiento de disipación de calor ligeramente mejor.
Estos son algunos de los estándares comunes de empaquetado de módulos de enlace óptico.



5. 400G Módulos de enlace óptico



Como habrás notado, mencioné tres tipos de módulos de enlace óptico que admiten 400 Gbps durante la introducción del paquete: QSFP-DD, CFP8 y OSFP.

The difference between QSFP-DD, CFP8, and OSFP.

400G es actualmente la principal dirección competitiva en la industria de las comunicaciones ópticas. A partir de 2026, 400G también se encuentra en las primeras etapas de uso comercial a gran-escala.
Como es bien sabido, debido al lanzamiento a gran-escala de la construcción de redes 5G y al rápido desarrollo de la computación en la nube y la construcción de centros de datos a gran-escala, la demanda de 400G por parte de la industria de las TIC se ha vuelto cada vez más urgente.
Los primeros módulos de enlace óptico de 400G utilizaban un método de implementación NRZ de 25 Gbps de 16 carriles, utilizando paquetes CDFP o CFP8.
Este método de implementación se beneficia del uso de tecnología madura NRZ de 25G desarrollada para módulos de enlace óptico de 100G. Sin embargo, la desventaja es que requiere 16 carriles de transmisión paralela, lo que resulta en un mayor consumo de energía y un mayor tamaño, lo que no es adecuado para aplicaciones de centros de datos.
Más tarde, PAM4 comenzó a reemplazar a NRZ.
En el lado óptico, la transmisión de señales de 400G se logra principalmente utilizando 8 carriles de PAM4 de 53 Gbps o 4 carriles de PAM4 de 106 Gbps, y en el lado eléctrico, se utilizan 8 carriles de señales eléctricas de PAM4 de 53 Gbps, con formas de empaquetado OSFP o QSFP-DD.
En comparación, el paquete QSFP-DD es más pequeño (similar al paquete QSFP28 del módulo de enlace óptico tradicional de 100G), lo que es más adecuado para aplicaciones de centros de datos. El paquete OSFP es un poco más grande y, dado que puede proporcionar más energía, es más adecuado para aplicaciones de telecomunicaciones.
Actualmente, los módulos de enlace óptico de 400G, independientemente del método de embalaje, son muy caros y están lejos de satisfacer las expectativas de los usuarios. Por lo tanto, no pueden popularizarse rápidamente.

 400G optical modules, regardless of the packaging methods, are very expensive



Otra tecnología destacable es la fotónica de silicio, comúnmente conocida como fotónica de silicio.

Se considera que la fotónica de silicio tiene amplias aplicaciones y una fuerte competitividad en la era 400G, y está recibiendo mucha atención de muchas empresas e instituciones de investigación.



6. Conceptos clave de los módulos de enlace óptico



Después de mencionar brevemente los 400G, sigamos con la clasificación de los módulos de enlace óptico.
Según el empaquetado, combinado con algunos parámetros, se denominarán los módulos de enlace óptico.
Tomemos como ejemplo 100G, a menudo vemos los siguientes tipos de módulos de enlace óptico:

Take 100G for example, we often see the following types of optical modules standards

Los estándares que comienzan con 100GBASE son propuestos por el grupo de trabajo IEEE 802.3. PSM4 y CWDM4 son de MSA.

PSM4 (modo único paralelo de 4 carriles, modo único-paralelo de cuatro-canales)
CWDM4 (multiplexor por división de longitud de onda gruesa de 4 carriles, multiplexación por división de longitud de onda gruesa de cuatro-canales)
Veamos el nombre de IEEE 802.3:

 the naming of IEEE 802.3:

Como se muestra en la figura anterior:
En el nombre 100GBASE-LR4, LR significa largo alcance, es decir, 10 km, y 4 significa cuatro canales, es decir, 4*25G, combinados para formar un módulo de enlace óptico de 100G que puede transmitir 10 km.
Las reglas de nomenclatura para -R son las siguientes:

The naming rules for -R

La razón por la que existen 100GBASE de IEEE y PSM4 y CWDM4 de MSA es que la distancia admitida por 100GBASE-SR4 era demasiado corta y no podía satisfacer todas las necesidades de interconexión, mientras que el costo de 100GBASE-LR4 era demasiado alto. PSM4 y CWDM4 proporcionaron mejores soluciones de media-distancia.
Además de la distancia y la cantidad de canales, echemos un vistazo a la longitud de onda central.
La longitud de onda de la luz determina directamente sus características físicas. Actualmente, las longitudes de onda centrales de la luz utilizadas en las fibras ópticas son principalmente 850 nm, 1310 nm y 1550 nm (nm significa nanómetros).
Entre ellos, 850 nm se utilizan principalmente para modo multimodo, y 1310 nm y 1550 nm se utilizan principalmente para modo único.
Para obtener más detalles sobre modo único y multimodo, consulte nuestra discusión anterior sobre fibras ópticas.
Para modo único y multimodo, si el módulo básico no está marcado, es fácil confundirse.
Por lo tanto, los fabricantes generalmente los distinguen por el color del anillo de tracción:

manufacturers generally distinguish singlemode/multimode and wavelength  by the color of the pull ring

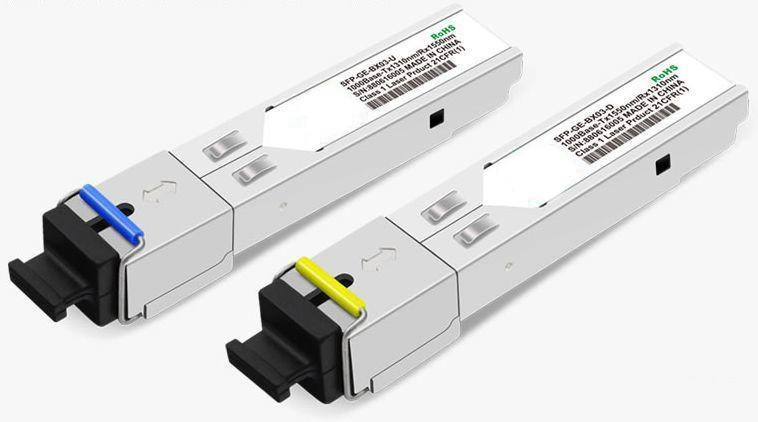

Pull ring of blue and yellow

Tirador de anilla azul y amarillo.



Aquí también mencionamos WDM CWDM y DWDM, que debería ver con frecuencia.

WDM significa Multiplexación por división de longitud de onda. En pocas palabras, multiplexa señales ópticas de diferentes longitudes de onda en la misma fibra óptica para su transmisión.

WDM (Wavelength Division Multiplexing), it multiplexes different wavelength optical signals into the same optical fiber for transmission.

De hecho, la multiplexación por división de longitud de onda es un tipo de multiplexación por división de frecuencia. Longitud de onda × frecuencia=velocidad de la luz (valor fijo), por lo que dividir por longitud de onda en realidad es dividir por frecuencia. En la comunicación óptica, la gente está acostumbrada a nombrar por longitud de onda.
DWDM es WDM denso y CWDM es WDM grueso. Por los nombres, debes entender que el intervalo de longitud de onda en D-WDM es menor.

Comparison table between Dense WDM and Coarse WDM

La ventaja de WDM es su gran capacidad y puede transmitirse a largas distancias.
Por cierto, BiDi (BiDirectional) es unidireccional, una fibra óptica, transmisión y recepción bidireccional. El principio de funcionamiento se muestra en la siguiente figura.
En realidad, está agregando un filtro. Las longitudes de onda para transmisión y recepción son diferentes, permitiendo transmisión y recepción simultáneas.

The working principle of BiDi (BiDirectional): unidirectional, one optical fiber, bidirectional transmission and reception.



BiDi (one optical fiber, bidirectional transmission and reception) optical module

7. Indicadores básicos de los módulos de enlace óptico



Cuatro especificaciones clave determinan si un módulo de enlace óptico satisface sus necesidades: potencia de salida, sensibilidad del receptor, relación de extinción y potencia de saturación.
Los indicadores básicos de los módulos de enlace óptico incluyen principalmente los siguientes:
Potencia óptica de salida
La potencia óptica de salida se refiere a la potencia óptica de salida de la fuente de luz en el extremo de envío del módulo de enlace óptico. Puede entenderse como la intensidad de la luz, con unidades de W o mW o dBm. Entre ellos, W o mW son unidades lineales y dBm son unidades logarítmicas. En comunicación, normalmente utilizamos dBm para representar la potencia óptica.
Una reducción de 3 dB en la potencia óptica significa que se reduce a la mitad y 0 dBm corresponde a 1 mW.
Máxima sensibilidad de recepción
La sensibilidad de recepción se refiere a la potencia óptica mínima recibida del módulo de enlace óptico bajo una cierta tasa y tasa de error, con unidades de dBm.
Generalmente, cuanto mayor es la velocidad, peor es la sensibilidad de recepción, es decir, mayor es la potencia óptica mínima recibida y mayores son los requisitos para los dispositivos finales receptores del módulo de enlace óptico.
Proporción de extinción
La relación de extinción es uno de los parámetros importantes que se utilizan para medir la calidad de un módulo de enlace óptico.
Se refiere a la relación mínima entre la potencia óptica promedio de la señal en condiciones de modulación completa y la potencia óptica promedio de la señal espacial, lo que indica la capacidad de distinguir entre señales 0 y 1. Dos factores que afectan la relación de extinción en los módulos de enlace óptico son la corriente de polarización (bias) y la corriente de modulación (Mod), que pueden considerarse como ER=Bias/Mod.
El valor del índice de extinción no es necesariamente mayor cuanto mejor; un módulo de enlace óptico con una relación de extinción que cumpla con el estándar 802.3 es bueno.
poder de saturación
También conocida como potencia óptica de saturación, se refiere a la potencia óptica de entrada máxima bajo una determinada velocidad de transmisión manteniendo una determinada tasa de error (10-10-10-12), con unidades de dBm.
Cabe señalar que el fotodetector mostrará un fenómeno de saturación bajo una fuerte irradiación de luz. Cuando ocurre este fenómeno, el detector necesita un cierto tiempo para recuperarse, durante el cual la sensibilidad de recepción disminuye y la señal recibida puede juzgarse incorrectamente, provocando un fenómeno de error y también es muy fácil dañar el detector del extremo receptor. Por lo tanto, se debe evitar exceder su potencia óptica de saturación durante su uso.



8. Cadena industrial de módulos de enlace óptico



Finalmente, hablemos brevemente sobre la cadena industrial de módulos de enlace óptico.
Actualmente, el mercado de módulos de enlace óptico está muy activo, principalmente debido a 5G ycentros de datos, como se mencionó anteriormente.

Optical Communication Industry Chain and Major Companies



Los dos aspectos más costosos de la construcción de una red 5G son las estaciones base y la red de transporte óptico. En la red de transporte óptico, el contenido de agua de las fibras ópticas no es mucho, pero los módulos de enlace óptico son bastante problemáticos.

Cost Components of Optical Modules

En el corazón de los módulos de enlace óptico, el componente más caro es el chip. Los chips del láser y del fotodetector representan más de la mitad del coste.
En cuanto al chip, la situación actual es la siguiente: los fabricantes extranjeros tienen una ventaja en los chips de gama alta-, mientras que los fabricantes nacionales tienen una ventaja en los chips de gama media-a-baja-. Sin embargo, los fabricantes nacionales están logrando avances continuos en el mercado de gama alta-. El margen de beneficio de los chips de gama alta-es mayor que el de los de gama baja-, lo cual es obvio.
En total, hay más de 1.000 empresas de comunicaciones ópticas en China, pero los márgenes de beneficio son todos muy bajos. Además, en la estructura de la cadena industrial, frente a los fabricantes de equipos (Huawei, ZTE), las empresas de comunicaciones ópticas también son relativamente "humildes" y no tienen poder de negociación.
La competencia en la industria es feroz y los productos nuevos, los productos-de alta gama, generan más ganancias, pero con el tiempo, las ganancias se reducirán.
De todos modos, es más o menos así.



9. Cómo elegir el módulo de enlace óptico adecuado: una guía completa para el comprador

Elegir el módulo de enlace óptico adecuado puede resultar abrumador. - Hay docenas de factores de forma, longitudes de onda, clases de alcance y variantes de proveedores en el mercado. Pero la decisión se reduce aseis factores prácticos. Lea esta lista de verificación antes de realizar un pedido y evitará los errores más comunes (y costosos) que cometen los ingenieros de redes.



9.1 Adaptar la velocidad a las necesidades de ancho de banda actuales y futuras

Comience por identificar su tarifa de datos requerida. Los niveles comunes son1G → 10G → 25G → 40G → 100G → 400G. Una buena regla general: elija un módulo que maneje cómodamente su pico de tráfico actual, con aproximadamente30–50% de espacio librepara los próximos 2 o 3 años de crecimiento.
No especifiques-demasiado. Un módulo 400G QSFP-DD puede costar 10 veces más que un 100G QSFP28, y si su conmutador o servidor NIC no puede impulsar ese ancho de banda, está pagando por una capacidad que nunca utilizará. Para la mayoría de implementaciones de capa de acceso-empresarial,SFP+ (10G)oSFP28 (25G)sigue siendo el punto óptimo en 2026.



9.2 Determinar la distancia de transmisión

La distancia de transmisión dicta tanto el tipo de fibra como la longitud de onda que necesita:
- Menos de 500 m- Usarfibra multimodo (OM3/OM4/OM5)con850 nanómetromódulos (por ejemplo, SFP-SR, QSFP-SR4). Estas son la opción más barata.
- Hasta 10 kilómetros- Usarfibra monomodo-con1310 nanómetromódulos (por ejemplo, SFP-LR, QSFP-LR4). Ideal para campus y redes de metro.
- Hasta 40-80 km- Usarfibra monomodo-con1550 nmmódulos (por ejemplo, SFP-ER, SFP-ZR). Requerido para enlaces-de telecomunicaciones de larga distancia y entre-centros de datos-.
También revisa tupresupuesto de potencia óptica- la diferencia entre la potencia de transmisión mínima del módulo y la sensibilidad del receptor, menos la pérdida total de fibra (normalmente 0,35 dB/km para monomodo-, 3,0 dB/km para multimodo). Si las matemáticas no funcionan, el enlace tampoco lo hará.



9.3 Verificar la compatibilidad del proveedor

No todos los módulos funcionan en todos los conmutadores. Proveedores principales -Cisco, Huawei, Juniper, Arista, HPE, Dell- utiliza codificación de firmware patentada para identificar módulos "autorizados". Opciones:
- Módulos OEM- compatibilidad garantizada, pero normalmente entre 3 y 5 veces más cara.
- Módulos compatibles-de terceros-Módulos compatibles con MSA-codificados para coincidir con su proveedor de conmutador específico. Típicamente60-80% más baratoy utilizado en la producción de centros de datos de hiperescala en todo el mundo.
Cualquiera que sea la ruta que elija, confirme siempre que la codificación del módulo coincida con el modelo de su interruptor y la versión de firmware antes de realizar pedidos al por mayor.



9.4 Elija el tipo de conector correcto

Los módulos de enlace óptico utilizan diferentes conectores de fibra según el factor de forma y el número de canales:
- LC dúplex- el conector más común, utilizado en módulos SFP, SFP+, SFP28 y QSFP-LR4 de un solo-canal.
- MPO/MTPConector de cinta de fibra - 12- o 24-, utilizado en módulos paralelos como QSFP-SR4, QSFP28-SR4 y QSFP-DD-SR8.
- CAROLINA DEL SUR- conector más antiguo y más grande, que todavía se encuentra en algunas implementaciones heredadas y de telecomunicaciones.
Asegúrese de que el tipo de conector del módulo coincida con sus paneles de conexión existentes y casetes de fibra. - Los conectores que no coinciden requieren adaptadores o cableado nuevo.



9.5 Confirmar los requisitos ambientales y operativos

Los módulos comerciales estándar funcionan de manera confiable entre0 grados y 70 grados. Si va a implementar gabinetes al aire libre, instalaciones industriales o armarios no acondicionados, busqueMódulos de grado industrial-(I-temporal)clasificado para−40 grados a +85 grados. Consulte también:
- Consumo de energía- fundamental para bastidores de centros de datos de alta-densidad. Los módulos QSFP-DD pueden consumir más de 12 W cada uno; multiplíquelo por 32 puertos por conmutador y la carga térmica se acumulará rápidamente.
- Soporte DDM/DOM- La monitorización de diagnóstico digital te permite leer-la temperatura, el voltaje, la potencia de TX/RX y la corriente de polarización en tiempo real-para una resolución proactiva de problemas. No-negociable para redes de producción.



9.6 Equilibrio del presupuesto frente al coste total de propiedad

El precio de etiqueta no lo es todo. Un módulo barato que falla en seis meses cuesta mucho más que un módulo de calidad en mano de obra, tiempo de inactividad y tarifas de reemplazo. Buscar:
- Garantía del fabricante de al menos3 a 5 años(Los proveedores líderes ofrecen garantías de por vida).
- Soporte técnico gratuito de por vida y servicio RMA.
- Informes de pruebas por lotes y documentación de certificación MSA.
Puntos de referencia de precios típicos de 2025: SFP 1G (~\\$8–15), SFP+ 10G (~\\$15–80), QSFP28 100G (~\\$50–300), QSFP-DD 400G (~\\$200–800). Los módulos compatibles con terceros-de proveedores acreditados ofrecen habitualmente un rendimiento **OEM-equivalente a entre un 20 % y un 40 % del coste** - la razón principal por la que los hiperescaladores rara vez compran ópticas de marca.



9.7 Marco de decisión rápida

¿Aún no estás seguro? Responde estas tres preguntas en orden
(1) ¿Qué velocidad admite el puerto de mi conmutador?
(2) ¿Qué distancia debe recorrer la señal?
(3) ¿Qué tipo de fibra y conector ya está instalado? Las respuestas limitarán sus opciones a solo dos o tres módulos adecuados - a partir de ahí, elija el que se ajuste a su presupuesto y requisitos de compatibilidad de proveedores.


Envíeconsulta

También podría gustarte
