Diferencia entre los cables Cat5e y Cat6



¿Conoces la diferencia entre los cables Cat5e y Cat6? Aquí los explicaré a todos en todos los aspectos.



Un sistema que usacables de cobre, fibras ópticas, etc., para conectar terminales y dispositivos interactivos dentro o entre edificios, proporcionando transmisión de datos y fuente de alimentación.

ANSI/TIA 568. 2- D -Cable de par torcidoy componentes
ISO/IEC 11801: 2017 - Tecnología de la información - cableado genérico para las instalaciones del cliente
GB/T 50311-2016 - Código para el diseño deCableado estructuradoIngeniería de sistemas
GB/T 50312-2016 - Código para la aceptación de la ingeniería del sistema de cableado estructurado
IEEE 802.3: Un grupo de trabajo que escribe estándares para el Instituto de Ingenieros Eléctricos y Electrónicos, definiendo la capa física y el control de acceso a los medios de la capa de enlace de datos para Ethernet con cable.
IEEE 802.3U: control de acceso a medios y protocolos de auto-regotiación para 100m/s Fast Ethernet.
IEEE 802.3ab: protocolo de transmisión Ethernet a 1000m/s basado en 4 pares deCABLES CAT5E DE PARTORES TINTADOS.
100/1000: tasas de transmisión de 100 megabits o 1000 megabits.

Base: banda base.

T (par retorcido) indica que el medio de transmisión es retorcido; F (Fibra óptica) indica que el medio de transmisión es fibra óptica.

Cable de cobre de par retorcido con un ancho de banda de transmisión de 100MHz y una estructura de cuatro pares de cables.

Cable de cobre de par torcidoCon un ancho de banda de transmisión de 250MHz, una estructura de cuatro pares de cables y un esqueleto en forma de cruz.



Atenuación a la relación de diafonía - Far Fin.



Atenuación de suma de potencia a la relación de diafonía: extremo lejano.





Los ingenieros en la industria de cableado estructurado saben que para las redes de 100 megabit, dos pares de cables de par de pares Twisted de cuatro núcleos se usan comúnmente en el cableado diario. Esta construcción deja 4 núcleos redundantes en cables CAT5E. Muchos ingenieros se preguntan por qué los cables CAT5E, originalmente diseñados para 100 megabit redes, no solo están hechos con dos pares de cuatro núcleos para empezar. Esto también podría evitar los desechos del material. De hecho, hacerCables Cat5eCon cuatro pares de ocho núcleos no es derrochador, ya que hay estándares para la aplicación de cuatro pares de cables de par de pares retorcidos en medios de transmisión de 100 megabit.

Es necesario mencionar IEEE 802.3u aquí. Este estándar define tres tipos principales de estándares de transmisión de red de 100 megabit: 100BASE-TX, 100BASE-FX y 100BASE-T4.

IEEE 802.3U Estándar

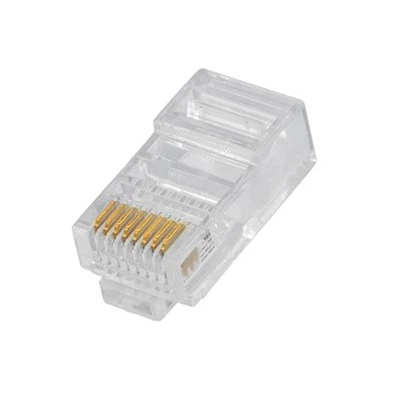

100Base-TX: un estándar para la transmisión de la red de 100 Mbps usando dos pares de cables de par torcido con un ancho de banda de transmisión de 100MHz. Hay dos métodos de cableado para cuatro pares de cables de pares retorcidos Cat5e: el primero usa los pares 12 y 36 para la transmisión de datos, conectados a través deEnchufes RJ45, con el par 12 enviando datos y el par 36 recibiendo datos. El segundo usa los pares 45 y 78 para la transmisión de datos, con un par 45 enviando datos y el par 78 reciben datos. Este estándar fue el estándar Ethernet de 100 Megabit Ethernet más temprano y actualmente es el estándar Ethernet más utilizado en el mercado.

Uso de pares CAT5E en el protocolo 100Base-T

100Base-FX: un estándar para la transmisión de red de 100 Mbps utilizandofibra óptica.

100Base-T4: un modo medio dúplex usando cuatro pares de cables para la transmisión de datos; El medio puede ser CAT3 oCABLES CAT5E DE PARTORES TINTADOS. Tres pares transmiten datos, y un par detecta colisiones y controla la transmisión o recepción de datos. También usaConectores RJ45.

División de parejas en 100Base-T4

Debido a los requisitos de aplicación del protocolo 100Base-T4, los cables CAT5E deben hacerse con una estructura de cuatro pares de cables de pares retorcidos para cumplir con los requisitos de 100Base-TX y 100Base-T4. Aunque los protocolos 100Base-TX y 100Base-T4 usan el mismo medio para la transmisión, 100Base-T4 usa un modo medio-dúplex, que es menos conveniente que 100Base-TX, por lo que su participación de mercado no es tan grande como 100Base-TX.

Cat5e sin blindaje

Por lo tanto, la mayoría de las redes de 100 megabit hoy se construyen usando 4- enlaces CAT5E de núcleo.

Según la administración del ciberespacio de China, China tiene las redes ópticas más grandes del mundo y las redes 4G, con una penetración de banda ancha fija que aumenta del 52.6% en 2015 al 96% en 2020. Según el "Libro Blanco de Banda ancha de China (2019)" lanzado por la tecnología de la Academia de Información y Comunicaciones de China en 2019, al final de la final de junio de 2019, el número de tasas de acceso a la banda ancha con fianza con las tasas de acceso a los 100 de la Academia de la Banda fija de los 100. millones, que representa el 77.1%. Por lo tanto, en China, actualmente hay una gran cantidad de 100 redes de megabit usando 4- Core Cat5ecables de par de pares retorcidos.

Crecimiento de tasas de penetración doméstica fija y móvil de banda ancha en China

Además, el 'Informe de desarrollo de China digital (2020)' indica que durante el '14 ° plan quinquenal', China pasará de 100 megabit a 1000 redes megabit. Entonces, ¿pueden los enlaces CAT5E de núcleo de núcleo de 4- CORT5E que admiten velocidades de red de 1000 megabit?

Para saber si 4- los enlaces CAT5E CAT5E pueden cumplir con los requisitos de transmisión de las redes de 1000 megabit, primero debemos comprender los estándares relevantes para las redes de 1000 megabit.

IEEEE definieron los protocolos y estándares de capa de enlace físico y estándares de capa de enlace digital actuales para 1000 megabit en 1999: IEEE STD 802.3ab. Este estándar introdujo cuatro estándares de medio de transmisión para 1000 megabit redes: 1000Base-LX, 1000BASE-SX, 1000BASE-CX y 1000BASE-T.

IEEE STD 802.3AB

Entre ellos, 1000Base-LX, 1000BASE-SX y 1000BASE-CX son protocolos de 1000 megabit con fibra óptica como medio de transmisión.

1000BASE-T: una red Ethernet Full-Duplex que usa cuatro pares de cables de par de pares retorcidos, que requiere un par {4}} CAT5E Link con un ancho de banda de 100MHz. Utiliza la codificación compleja para lograr 250 Mbps por cable, pero la diafalio alto requiere fuertes capacidades de procesamiento en dispositivos interactivos.

1000Base-T Diagrama de concepto de transmisión

Con la introducción deCables Cat6, El grupo de trabajo IEEE 802.3 actualizó el estándar de 1000 megabit para cables de cobre: ​​1000Base-TX. 1000Base-TX también se basa en cuatro pares de cables de par torcido, que funcionan en modo dúplex completo (cada par de cables se transmite bidireccionalmente). A diferencia de 1000Base-T, 1000Base-TX usa dos pares de cables para la transmisión de datos y dos pares para la recepción de datos, con la velocidad de transmisión de cada par de 500 Mbps.

Diagrama de concepto de transmisión 1000Base-TX

De acuerdo con la fórmula de Shannon: C=Blog (1+ S/N), sabemos que aumentar la velocidad de transmisión significa necesitar más ancho de banda y mejores capacidades anti-interferencia. Obviamente,CABLES DE PAR TINTADO CAT6Con un ancho de banda de transmisión de 250MHz, un esqueleto en forma de cruz para aislar y fijar los cuatro pares de cables, y reducir la interferencia entre los pares puede cumplir completamente los requisitos de transmisión de 1000Base-TX.

Claude Shannon

Debido a que los cables de par de pares retorcidos CAT6 tienen un mayor ancho de banda de transmisión y mejores capacidades anti-interferencia que los cables de par de pares retorcidos Cat5e, los enlaces Ethernet utilizan 1000BASE-TX, ya que el protocolo de medio de transmisión no requiere un diseño de circuito especial para dispositivos interactivos. Por lo tanto, el mercado fue bienvenido por el mercado 1000Base-TX después de su introducción, y los principales fabricantes produjeron activamenteCables Cat6Eso cumplió con los requisitos estándar, promoviendo la aplicación de 1000Base-TX.

Cat6 pares retorcidos sin blindaje



Los estándares actuales de 1000 megabit no consideran 4- núcleo Cat5e los enlaces como un medio viable. Teóricamente, 4- Core Cat5e no puede admitir 1000 Megabit Networks. Esto puede entenderse a través de los siguientes datos experimentales.

Resultados reales de la prueba de velocidad de transmisión de 4- enlaces de núcleo Cat5e

El experimento usó dos computadoras equipadas con 10- tarjetas de red Gigabit, SSDS, y un medidor 90- 4- Cat5e sin blindaje con solo dosConectores RJ45. El rendimiento real del enlace se probó como administrador en CMD. La primera prueba fue transmitir un paquete de datos de 1000 megabit al servidor para detectar la velocidad de la red. Los resultados mostraron que la tasa de transmisión del enlace Cat5e Cat5e 4-} fue de 76.7Mbps por segundo, que es una red de 100 megabit. La segunda prueba establece la velocidad de transmisión en 1000Mbps y luego accedió al servidor. Los resultados mostraron que aunque la capa física podría hacer ping con éxito, los datos no pudieron transmitirse. Según el principio de barril de madera, sabemos que la tarjeta de red 10- gigabit no es el problema. Por lo tanto, el problema es que el enlace Cat5e 4-} Cat5e no puede transmitir 1000 redes Megabit. El experimento muestra que 4- Core Cat5e los enlaces están limitados a 100 megabit redes. A la salida de 1000 megabit, el servidor no puede transmitir datos. Por lo tanto, podemos confirmar que el enlace Cat5e 4-} Cat5e no se puede usar para 1000 enlaces de megabit. Durante el período del "14º plan quinquenal", para completar la actualización de 100 megabit a 1000 redes megabit, las redes existentes de 100 megabit que se han cableado deben volver a cableizar. Aunque 1000BASE-T puede usar 8- Core 4- PAR CABLES CAT5E Para la transmisión de la red de 1000 megabit, debido a su gran diafonía, requiere puertos de dispositivos interactivos especiales. Su rendimiento de costos no es más alto que el de los enlaces Cat6. Además, de acuerdo con los requisitos de diseño de GB/T 50311-2016 "Código para el diseño de la ingeniería del sistema de cableado estructurado": la vida útil del diseño del sistema de cableado estructurado no debe ser inferior a 15 años. Por lo tanto, el cableado actual debe considerar las necesidades de actualización de la red que pueden surgir en los próximos quince años. Esto puede evitar la necesidad de reemplazar todo el enlace de cableado debido a las actualizaciones de la red.



"Código para el diseño de ingeniería de sistemas de cableado estructurado"

Por lo tanto, recomendamos usar productos Cat6 Link en la construcción de 1000 redes Megabit. Porque, en el futuro previsible, 1000 redes Megabit no podrán satisfacer nuestras necesidades diarias de banda ancha. Las actualizaciones de banda ancha corrigidas a 2.5GBase-T, 5GBase-T o incluso 10GBase-T son posibles. Cat6 puede satisfacer completamente las necesidades de actualización de estas tres redes. A continuación se presentan los resultados de la prueba Fluke para 2.5GBase-T, 5GBase-T y 10GBase-T basados ​​en enlaces sin blindaje Cobtel Cat6.

Fotos del sitio de prueba de 2.5GBase-T, 5GBase-T y 10GBase-T Rendimiento de transmisión de enlaces Cat6 sin blindaje



2.5GBase-T Resultados de la prueba de rendimiento de Cobtel Cat6 Links sin blindaje



Los resultados de la prueba de rendimiento 5GBase-T de los enlaces sin blindaje Cobtel Cat6



Los resultados de la prueba de rendimiento 10GBase-T de los enlaces sin blindaje Cobtel Cat6

Los resultados de la prueba de Fluke confirman que los enlaces sin blindaje Cobtel Cat6 admiten completamente las redes 2.5GBase-T, 5GBase-T y 10GBase-T. Sin embargo, es importante tener en cuenta que en las pruebas 10GBase-T, los enlaces Cat6 sin blindaje solo cumplen con los requisitos mínimos ACR-F y PS ACR F. Si bien los enlaces Cat6 sin blindaje pueden manejar 10GBase-T en entornos simples, las condiciones electromagnéticas complejas pueden requerir enlaces Cat6 protegidos o Cat6a.
