El aumento de la eficiencia en la construcción de bajo voltaje: el papel de las herramientas de red



Con el rápido avance de Internet, las prácticas de construcción de la industria de bajo voltaje se están estandarizando cada vez más. Las herramientas de red especializadas suplantan gradualmente las herramientas tradicionales de construcción de redes. El advenimiento de las herramientas de red es una consecuencia de la proliferación de la red y ha evolucionado para enfrentar desafíos futuros, cada vez más sofisticados y especializados.Herramientas de redson indispensables en elcableado estructuradoIndustria, ofreciendo funcionalidades que las herramientas tradicionales no pueden igualar. Por lo tanto, el advenimiento de las herramientas de red proporcionará una mayor eficiencia y más soporte técnico para la construcción de bajo voltaje.

Las herramientas de red comunes incluyenalicates, Herramientas para golpear(también conocido como cuchillos punzantes), ystrippers de alambre. Estas tres son herramientas esenciales para la construcción de bajo voltaje y juegan un papel importante. ¿Cuáles son exactamente estos roles?

Los alicates de engaño de la red, también denominados alicates de terminal de red, se utilizan para adjuntar los cables de red o teléfono a RJ11 oConectores RJ45. Cuentan con un puerto de enrollamiento para presionar cables, y la mayoría de los alicates de enrollamiento también incluyen funcionalidades de extracción y corte de alambre. Los alicates de engaño de red tres en uno, que ofrecen múltiples funciones, son duraderas y son herramientas indispensables en la era de la información para la construcción moderna de bajo voltaje. Pueden hacer conectores de red RJ45 y conectores telefónicos RJ11. Integrando todas las funciones de los alicates de engaño de la red, facilitan las operaciones de corte, engurencia y eliminación. Hechos de hierro, son adecuados para cables RJ45 y RJ11, endurecidos y ennegrecidos, livianos pero resistentes. Son herramientas esenciales para la construcción moderna de bajo voltaje.

Las herramientas de perforación son herramientas especializadas para conectar los cables de red amódulos Keystoneopaneles de parche. El estándar de perforación sigue la especificación 568B; También se pueden usar para conectar cables telefónicos a módulos telefónicos. Si elKeystone Jackse perfora a 90 grados o 180 grados, cumplen con los requisitos. El advenimiento de las herramientas de perforación ha traído más conveniencia a la construcción de bajo voltaje. Golpear es más preciso, eliminando las preocupaciones sobrecables de redNo estar completamente conectado, lo que puede conducir a una fácil desconexión y un contacto deficiente.

El personal de construcción de bajo voltaje utiliza los strippers para quitar el aislamiento de PVC del PVCcables de red. Pueden eliminar el aislamiento de PVC cortado sin cortar el aislamiento de PE del núcleo de cobre. Hay varios tipos de strippers de alambre disponibles, y China ha establecido el QB/T estándar 2207-2017 para regular los requisitos técnicos para los strippers de alambre, incluidos los materiales.





En la industria de bajo voltaje de China, muchos miembros del personal de construcción aún dependen de las herramientas de red tradicionales. Muchos profesionales, debido al hábito y el precio, resisten el uso de nuevas herramientas de red. Por lo tanto, la situación actual en la construcción de bajo voltaje de China todavía se basa en los estándares tradicionales. Para el personal de construcción, la eficiencia es crucial y elegirán la opción más rápida. Sin embargo, con la estandarización de muchas tecnologías en China, las tareas más técnicas se estandarizarán más. La industria de bajo voltaje también tenderá hacia la estandarización en el futuro, lo que requiere herramientas de red estandarizadas para ayudar a completar los proyectos de manera más perfecta y garantizar la transmisión estable y la vida útil extendida de los equipos relacionados.

Actualmente, la elección de las herramientas de red se ha convertido en una prioridad para el personal de construcción de bajo voltaje. Una buena herramienta puede mejorar la eficiencia y garantizar la calidad de la construcción, asegurando el rendimiento de la transmisión de los dispositivos de red. Algunos miembros del personal de construcción profesional a menudo informan que las herramientas de red deficientes pueden conducir a un consumo significativo de costos. Por ejemplo, cuando los conectores de enggamiento, los alfileres de cobre no pueden crecer correctamente, lo que lleva a pruebas fallidas durante la aceptación final. La resolución de problemas es un proyecto importante, consumir mano de obra y tiempo que muchos contratistas no pueden pagar. Las herramientas de perforación y los strippers de cables también tienen problemas similares, como la conexión inadecuada de los cables de red, lo que lleva a la desconexión, un contacto deficiente y una aceptación fallida.





Para comprender el principio de funcionamiento deRed de alicates de crimazamiento, uno debe comenzar con RJ45, también conocido como 8P8C, que tiene 8 ranuras y 8 contactos. RJ45 es un conector en el sistema de cableado, que consiste en un enchufe (conector,enchufe modular) y un socket (módulo Jack), con 8 ranuras y 8 contactos. RJ significa Jack registrado, lo que significa "socket registrado". En la FCC (Normas y Regulaciones de la Comisión Federal de Comunicaciones), RJ describe la interfaz de las redes de telecomunicaciones públicas. El RJ45 en las redes informáticas es una interfaz modular de bits estándar 8- bit.

El papel de engarzar alicates es engarrarEnchufes RJ45acables de pares retorcidos. Hay dos estándares para este proceso: T568A y T568B. El estándar de terminación común es T568B: blanco-naranja, naranja, verde blanco, azul, azul blanco, verde, marrón blanco, marrón. La terminación de RJ45 se logra mediante el principio mecánico de alicates de alicates que presionan los pasadores de cobre para romper el aislamiento de PE y contactar al núcleo de cobre, logrando la conexión física y la transmisión de la señal.

Cada alojamiento de copa, ya sea para RJ45 o RJ11, tiene dos puntos de enrging obvios. El primer punto de contacto de presión tiene 8 dientes, engullando los 8 alfileres de cobre del enchufe modular, asegurando que cada pin se conecta con cada núcleo de cobre.

Los pines de cobre no solo contactan al núcleo de cobre sino que también proporcionan fijación. El segundo punto penembra el clip de retención en elenchufe modular, asegurando todo el cable alenchufe modularpara estabilidad. Por lo tanto, un alojamiento de enggir de crimpía calificado tiene requisitos de alta precisión para estos puntos de engaño. Los parámetros geométricos incorrectos pueden conducir a una falla de conexión física o cortocircuitos, lo cual es fatal para el personal de construcción. Además, si el segundo punto no se engrosan con precisión, el cable no se puede solucionar, lo que hace que se separe fácilmente delenchufe modular, afectando la vida útil del producto y el rendimiento de la transmisión. Después de la copa, se realizan pruebas para garantizar que el cable pueda funcionar normalmente.

Los alicates de engaste comunes en el mercado tienen múltiples funciones, como la terminación RJ45 y RJ11, el corte de alambre y la eliminación. Debido a su versatilidad, son populares entre el personal de construcción de bajo voltaje. El más popular es el HT -568 de Sanbao, que puede terminar tanto RJ45 como RJ11. Sus características incluyen un diseño liviano para una construcción conveniente y un método de terminación que coincide con las técnicas del personal de construcción. Sin embargo, HT -568 tiene algunos inconvenientes: la cubierta del mango se separa fácilmente, y el principio mecánico de girar al engarzado puede causar errores con el tiempo.

Otra al. Communping Commy es la aliceta de enrollamiento de trinquete de doble uso, que se muestra en la imagen a continuación. Este alvego, también conocido como un degarzgo multifunción que engarca, puede terminar RJ45/RJ11, Strip y Cut Wires. La tendencia hacia la multifuncionalidad en las herramientas de red ha llevado a varios defectos. Para esta Forma, la necesidad de multifuncionalidad ha complicado su estructura.

La estructura principal de esta al. Prime es un principio de rotación mecánica de un solo manejo. Durante la construcción, el método de enrging es fijo, lo que requiere una rotación mecánica unilateral para conducir el componente de transmisión y engarzar elenchufes modulares. Teniendo en cuenta la calidad del Sille, su estructura se ha vuelto más compleja. La imagen a continuación muestra la carcasa externa, el mango, el trinquete, el enchufe de terminación, los dientes de alza, el resorte y numerosas piezas de conexión (tornillos, pasadores de conexión).

Basado en el principio tradicional de enrging giratorio, este alojamiento de engarzamiento cambia el principio mecánico de los dientes de engarzamiento de la rotación a la moción lineal, reduciendo el error de enrollamiento y garantizando el engaño preciso delenchufes modulares, incluyendo el primer y segundo punto de enmascaramiento. Sin embargo, sus defectos incluyen el trinquete que pierde la precisión con el tiempo y el desgaste, y la cubierta del mango se separa fácilmente.

La función principal de las herramientas de perforación es conectar los cables de red agatos modularesopaneles de parche. Los estándares de conexión siguen a T568A y T568B. En el estándar T568A, la secuencia de alambre es: verde blanco, verde, naranja blanca, azul, azul blanco, naranja, marrón blanco, marrón. En el estándar T568B, la secuencia es: blanco-naranja, naranja, verde blanco, azul, azul blanco, verde, marrón blanco, marrón. El estándar de uso común es T568B, con las etiquetas correspondientes enJacks RJ45ypaneles de parche.Cuando use herramientas de perforación, siga las etiquetas correspondientes. El golpe requiere insertar el cable de red en la ranura correspondiente de acuerdo con la secuencia T568B, ajustar la cuchilla y golpear hasta que el resorte se recupere, lo que indica que el cable está completamente conectado. Esto también corta el cable, ahorrando tiempo.

El problema con las herramientas de perforación es que la falla de seguir el estándar puede evitar que la primavera se recupere, lo que hace que sea imposible confirmar la conexión completa del cable, lo que podría provocar un contacto deficiente. Las conexiones tradicionales de cuchilla y cuchillo amarillo no pueden compararse. Actualmente, los problemas de rebote de primavera son comunes debido a los procesos de producción insuficientes. Hay varios tipos de herramientas de perforación, como 314b, 324b, 3141a y el nuevo110 cuchillo para golpear(que se muestra a continuación).

Las especificaciones de las herramientas de perforación varían en tamaño y función. Por ejemplo, 314b, 324b y 110 cuchillos perforados tienen cuchillas multifuncionales con diferentes bordes en ambos extremos, y pueden reemplazarse de acuerdo con las necesidades. Sin embargo, sus tamaños de manejo difieren, lo que los hace incómodos de usar.

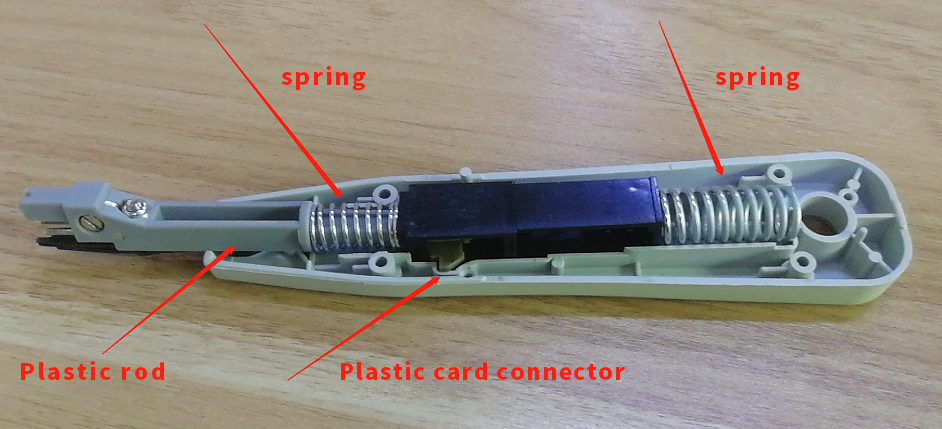

El KD -1 mejoró el principio de transmisión mecánica y reemplazó las piezas de metal con plástico, reduciendo su peso. Su principio de trabajo implica el cuchillo de perforación que presiona los conectores de plástico a lo largo de una superficie inclinada, que se conecta con la cuchilla a través de una varilla de plástico y devuelve una fuerza de choque a la cuchilla bajo la acción de dos resortes, conectando completamente el cable de red.



Lo anterior es un análisis simple de los principios de trabajo de las herramientas de perforación existentes en el mercado, lo que permite que el personal de construcción seleccione en función de sus necesidades.



Un stripper de alambre puede no parecer importante para el personal de construcción de bajo voltaje, pero su principio de trabajo e impacto no pueden ser ignorados. Aunque una cuchilla y un cuchillo amarillo pueden quitar los cables, sus riesgos de seguridad y deficiencias son evidentes. Para un trabajador de la construcción calificado, una cuchilla puede mejorar la eficiencia, pero la fuerza inadecuada puede fallar en desnudar el cable o dañar el núcleo de cobre, lo que representa un peligro de seguridad. El cuchillo amarillo puede evitar dañar el núcleo de cobre, pero es principalmente para quitar el aislamiento de PE. No puede quitar los cables más gruesos. Por lo tanto, el advenimiento de los strippers de alambre es una bendición para el personal de construcción de bajo voltaje.

Los strippers de alambre en el mercado vienen en dos tipos: profundidad de cuchilla ajustable y no ajustable. La profundidad de la cuchilla no ajustable no puede controlar la profundidad de eliminación, potencialmente cortando el aislamiento de PE del núcleo del cobre, causando cortocircuitos y acelerando la oxidación del cobre, problemas sensibles en la construcción.

A continuación se muestra un stripper de alambre multifunción con cuchillas ajustables. Su apariencia sorprendente, funciones integrales y estructura de doble pulgada aumentan la presión. Sin embargo, aquellos que lo han usado lo encuentran algo llamativo. Algunas funciones son redundantes, y el ángulo de la cuchilla es pequeño, lo que lo hace poco práctico. Por lo tanto, seleccionar el stripper de alambre derecho es crucial.



A través de la comprensión anterior, debe tener una comprensión adicional de las herramientas de red, lo que le ayuda a elegir herramientas de red adecuadas y efectivas para mejorar la eficiencia laboral.





Para la mayoría de las personas, una herramienta de red puede no parecer crítica, pero esta noción es incorrecta. Por ejemplo, si 50 conectores se engullan con un alojamiento de enrollamiento, y 10 aceptación de fallas, el costo de un proyecto es significativo, lo que afecta la credibilidad del personal de construcción. Por lo tanto, una herramienta de red calificada es crucial.

CobteLas herramientas de red están diseñadas para abordar las deficiencias de herramientas existentes y los puntos de dolor del personal de construcción, ofreciendo una solución rentable que satisfaga las necesidades.



También conocido comoalicates de red, su función principal es el enrollamientoConectores RJ45/RJ11. Dado que los indicadores de rendimiento de RJ45 incluyen atenuación, diafonía cercana, pérdida de inserción, pérdida de retorno y diafonía de extremo lejano, la calidad de enrging afecta directamente el rendimiento de la transmisión del conector. El principio de enrging mecánico debe garantizar la crimping estandarizada y precisa.

Los alicates de cobtre de Cobtel están diseñados en base a la ergonomía, considerando los tamaños de las extremidades humanas, creando una herramienta fácil de usar. Las dimensiones básicas son 135 mm × 67 mm × 20 mm, con un marco principal de materiales completamente nuevo ABS, reduciendo el peso total de la herramienta para una construcción conveniente.

El mango está hecho de acero estructural de carbono con un recubrimiento de materiales completamente nuevo de PVC, aumentando la fricción entre la mano y la herramienta.

Los alicates tienen puertos de enrollamiento RJ45 y RJ11, adecuados para 8p8c y 6p4c, con un excelente rendimiento a largo plazo sin deformación o inexactitudes.

El rj45 y el rj11 engarzando los dientes presionan mecánicamente elenchufe modularde arriba a abajo, engullando con precisión los alfileres de cobre y asegurando que estén completamente conectados. El primer punto de engaño garantiza que no hay errores, cumpliendo con la atenuación de RJ45, la diafonía cercana, la pérdida de inserción, la pérdida de retorno y los estándares de diafonía de extremo lejano.

Al completar el primer punto de engarzamiento, el segundo punto también se completa, arreglando el cable al conector. La placa prensadora del segundo punto de engarzamiento puede cambiar su posición con el tornillo para lograr la crimping del conector blindado; El conector blindado de dos piezas tiene un clip de cola de milano, por lo que los alicates también tienen una estructura de engarzamiento dedicada (casting). Cobtel Priming Los alicates pueden lograr simultáneamente el cimbre del conector no blindado y protegido, usarlos es conveniente.

Con el advenimiento de la era 5G, los requisitos de transmisión de red aumentarán y los cables blindados serán más comunes. Los alicates de Cobtel Priming están preparados para la era 5G.

Recordatorio: al usar alicates de engarzado, comprenda la función y el propósito de cada estructura para evitar pérdidas innecesarias de una operación inadecuada.



Las herramientas de perforación de Cobtel, basadas en los hábitos de construcción, tienen un buen rendimiento de perforación, 100% de rebote de primavera y cables de red totalmente conectados. Las dimensiones básicas son 140 mm × 32 mm × 30 mm, con un cuerpo principal de materiales completamente nuevo de ABS, estructura principal de doble pulverización, anillo de parada adicional, bloque en forma de T y bloque cónico. El principio de conexión mecánica del resorte y el bloque en forma de T utiliza el peso del bloque en forma de T para formar una fuerza de choque, transmitida al bloque cónico, luego a la cuchilla, conectando completamente el cable de red durante el golpe.

El diseño de tamaño de las herramientas de perforación de Cobtel se basa en el usuario y el objeto de construcción (módulo RJ45, panel de parche) tamaños. Los módulos son relativamente pequeños, por lo que el tamaño de la herramienta también está diseñado en consecuencia. La cuchilla multifuncional puede cambiar las funciones de acuerdo con la construcción real. Un extremo de la cuchilla tiene un borde para cortar cables durante el golpe; El otro extremo no tiene borde, no cortando cables.



Cobtel responde a la llamada de los tiempos, combinando las necesidades de desarrollo, el lanzamiento de alicates de criming de la red universal e introduciendo a los strippers de alambre de Cobtel para utilizar de manera efectiva alicates de engarzamiento. Los strippers de alambre son de una sola función, liviana y conveniente para la construcción. Diseñan la profundidad de cuchilla ajustable de acuerdo con diferentes diámetros de cable, lo que garantiza que no hay daños en el aislamiento de PE del cable durante la eliminación. La cuchilla está hecha de acero para herramientas de carbono SK5 para desnudar la piel del cable de red y cables de corte; El plástico es una POM ecológica completamente nueva.

Las dimensiones básicas de los strippers de alambre Cobtel son 113 mm × 55 mm × 18 mm, adecuados para tamaños de mano. Antes de usar, ajuste la profundidad de la cuchilla de acuerdo con el diámetro del cable, luego apriete el cable y gire en sentido antihorario 2-3 veces para desnudar completamente el cable sin cortar el aislamiento interno de PE. Una vez que se corta el aislamiento de PE, afecta el rendimiento de la transmisión del cable, lo que puede causar cortocircuitos. Los strippers de alambre de Cobtel consideran estos problemas desde la perspectiva del usuario, maximizando la satisfacción para el personal de construcción.



Cobtel realizó investigaciones de mercado a largo plazo, probando y verificando el rendimiento de las herramientas de red existentes en el mercado; En última instancia, combinando el advenimiento de la era 5G y las necesidades reales de construcción de bajo voltaje, lanzaron estas herramientas para satisfacer las necesidades de construcción. Ya sea en calidad o precio, cumplen con las expectativas del cliente.

Con suerte, este artículo le ayuda a comprender mejor las herramientas de red y su importancia, obteniendo más conocimiento para seleccionar mejores herramientas de red, mejorar la eficiencia y la calidad de la construcción.
