Tipos, caras finales y usos de conectores de fibra
Mar 25, 2025
Dejar un mensaje
En la era actual de rápida transmisión de información,fibra ópticaconectorLa comunicación se ha convertido en la piedra angular de las redes de comunicación modernas gracias a sus capacidades de transmisión de alta-velocidad y larga-distancia. El conector de fibra, como componente crítico de los sistemas de comunicación de fibra óptica, desempeña un papel vital. En este artículo, presentaré diferentesfibra tipos de conectoresyfibra opticacaras finales, incluidas sus definiciones, características y aplicaciones.

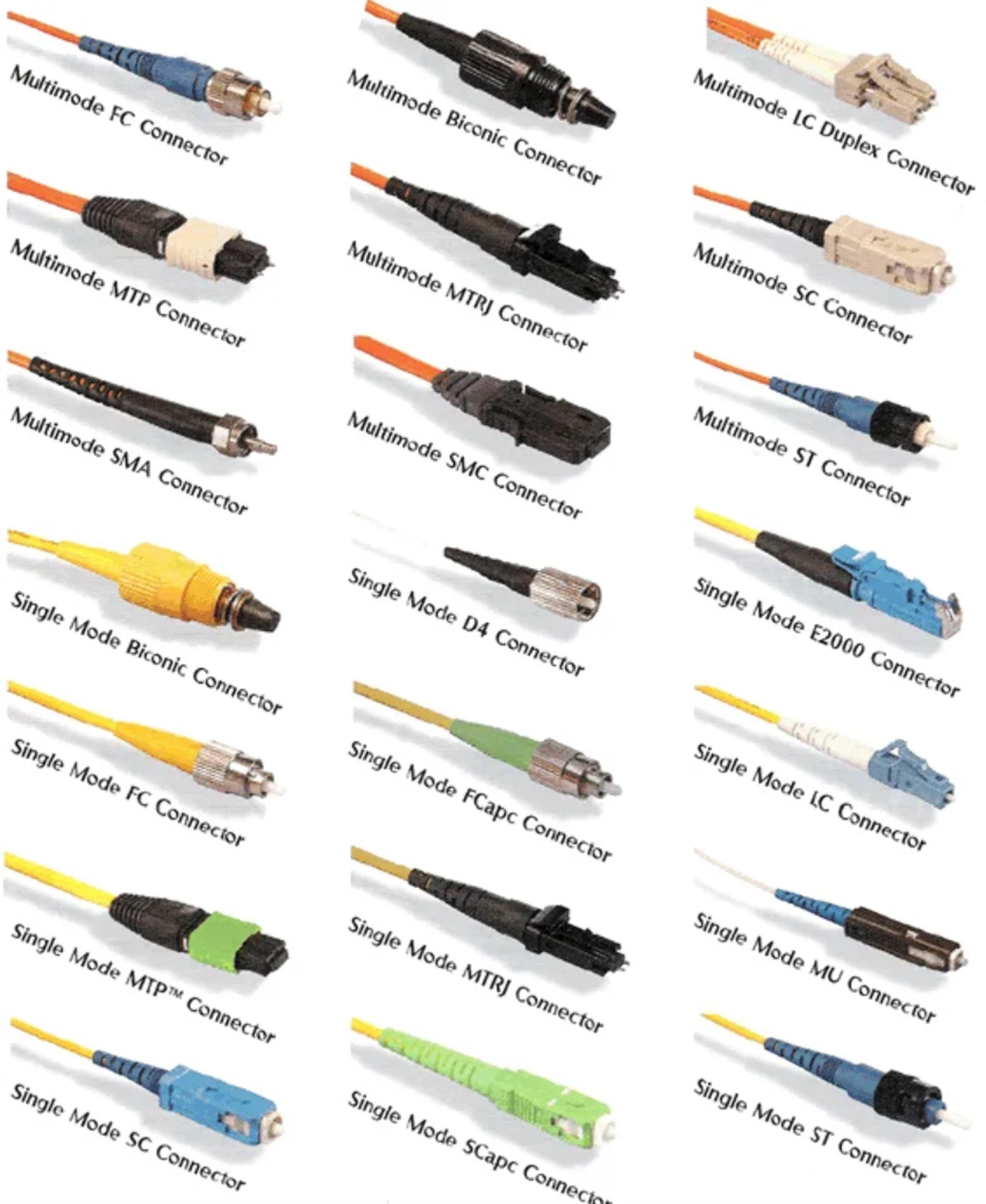

1. ConvencionalConectores de fibraTiposy aplicaciones
1.1 MPO (multi-fibra push-activada)
Definición: Conectores MPOson conectores multifibra- de alta-densidad diseñados para acomodar múltiples fibras en una sola interfaz, admitiendo conexiones paralelas para 8, 12 o 24 fibras.
Características:
Características:
Maximiza la eficiencia del espacio:Ahorra espacio físico y aumenta la densidad del cableado.
Escalabilidad:Amplía fácilmente la capacidad de la red para futuras actualizaciones.
Alta velocidad:Admite redes de 40G, 100G y velocidades superiores-.
Eficiencia:Reduce el tiempo de instalación y mantenimiento.
Aplicaciones:
Aplicaciones:
Centros de datos:Se utiliza para la transmisión de datos de alta-velocidad y para reducir el desorden de cables.
Telecomunicaciones:Implementado en instalaciones FTTH para mayor ancho de banda.
Radiodifusión:Admite transmisión de vídeo de alta-definición.
Computación de alto-rendimiento:Facilita la transferencia rápida de datos entre servidores.
Estándar:Cumple con IEC 61754-7, TIA/EIA-604-12, etc.
Estándar:Cumple con IEC 61754-7, TIA/EIA-604-12, etc.
1.2 Conector LC
Definición:Desarrollados por Bell Labs, los conectores LC utilizan un mecanismo de cierre modular similar a los conectores estilo RJ-.
Características:
Características:
Tamaño compacto:El diámetro de la férula es de 1,25 mm (la mitad de SC/FC), lo que permite una mayor densidad de puertos.
Fácil operación:El cierre de empujar-jalar simplifica la inserción/extracción.
Rendimiento estable:Baja pérdida de inserción y alta durabilidad.
Aplicaciones:Domina las aplicaciones SFF monomodo-y su uso multimodo está creciendo, lo que se encuentra comúnmente en enrutadores yconmutadores ethernet.
Estándar:Cumple con IEC 61754-20, TIA/EIA-604-10, etc.
Aplicaciones:Domina las aplicaciones SFF monomodo-y su uso multimodo está creciendo, lo que se encuentra comúnmente en enrutadores yconmutadores ethernet.
Estándar:Cumple con IEC 61754-20, TIA/EIA-604-10, etc.
Conector 1.3 ST
Definición:Los conectores ST cuentan con una carcasa redonda con un mecanismo de acoplamiento de bayoneta, comúnmente utilizado enpaneles de conexión de fibra.
Características:
Características:
Estructura sencilla:Fácil de instalar y mantener.
Confiable:El acoplamiento de bayoneta garantiza conexiones estables.
Ampliamente utilizado:Común enpaneles de parchey convertidores de fibra-óptica.
Aplicaciones:Normalmente se utiliza en conexiones 10Base-F y paneles de conexión de fibra.
Estándar:Cumple con IEC 61754-2, TIA/EIA-604-2, etc.
Aplicaciones:Normalmente se utiliza en conexiones 10Base-F y paneles de conexión de fibra.
Estándar:Cumple con IEC 61754-2, TIA/EIA-604-2, etc.
Conector 1.4FC
Definición:Los conectores FC utilizan uncarcasa metálicacon un acoplamiento de tornillo-, comúnmente encontrado en elODF (paneles de parche).
Características:
Características:
Duradero y robusto:El diseño atornillado-garantiza conexiones seguras y-resistentes al polvo.
Versátil:Admite extremos de PC/APC para diversas aplicaciones.
Aplicaciones:Ampliamente utilizado en redes de telecomunicaciones, paneles de conexión y terminales ópticos.
Estándar:Cumple con IEC 61754-1, TIA/EIA-604-1, etc.
Aplicaciones:Ampliamente utilizado en redes de telecomunicaciones, paneles de conexión y terminales ópticos.
Estándar:Cumple con IEC 61754-1, TIA/EIA-604-1, etc.
Conector SC 1,5
Definición:Desarrollados por NTT, los conectores SC tienen una carcasa de plástico rectangular con cierre push{0}}.
Características:
Características:
Rentable-efectiva:Asequible y fácil de operar.
Bajas pérdidas:Pérdida de inserción estable y alta durabilidad.
Densidad alta:Apto para instalaciones densas.
Aplicaciones:Común en enrutadores, conmutadores y equipos de transmisión.
Estándar:Cumple con IEC 61754-3, TIA/EIA-604-3, etc.
Aplicaciones:Común en enrutadores, conmutadores y equipos de transmisión.
Estándar:Cumple con IEC 61754-3, TIA/EIA-604-3, etc.
Conector 1,6 MU
Definición:El conector de fibra única-más compacto del mundo (basado en SC), desarrollado por NTT.
Características:
Características:
Densidad alta:Utiliza casquillos de 1,25 mm para instalaciones compactas.
Variantes:Incluye las series MU-A (cable), MU-B (placa posterior) y MU-SR (módulo).
Aplicaciones:Se utiliza en conexiones de cable/backplane y módulos LD/PD.
Estándar:Cumple con IEC 61754-15, TIA/EIA-604-15, etc.
Aplicaciones:Se utiliza en conexiones de cable/backplane y módulos LD/PD.
Estándar:Cumple con IEC 61754-15, TIA/EIA-604-15, etc.
1.7 Conector E2000
Definición:Un conector con pestillo push-pull con una tapa antipolvo-incorporada, diseñado parafibras monomodo-.
Características:
Características:
Instalaciones densas:Diseño de carcasa compacta.
A prueba de polvo-:Tapa protectora integrada.
Aplicaciones:Ideal para entornos monomodo-de alta-densidad.
Estándar:Cumple con IEC 61754-18, TIA/EIA-604-18, etc.
Aplicaciones:Ideal para entornos monomodo-de alta-densidad.
Estándar:Cumple con IEC 61754-18, TIA/EIA-604-18, etc.
2. Caras finales del conector de fibra: PC, UPC, APC
2.1 PC (Contacto físico)
Definición:Una cara final de PC se refiere a la cara final del conector de fibra que adopta contacto físico. La cara del extremo está pulida-con precisión hasta obtener una ligera curvatura, con el núcleo de fibra ubicado en el punto más alto de curvatura. Esto reduce efectivamente los espacios de aire entre los componentes de la fibra, permitiendo que las dos caras extremas de la fibra logren contacto físico.
Características:Los extremos de las PC son relativamente sencillos de fabricar,-rentables y satisfacen las necesidades generales de transmisión de datos, vídeo y voz con buena estabilidad y confiabilidad.
Aplicaciones:Ampliamente utilizado en diversos sistemas de comunicación de fibra óptica, como centros de datos, redes de área local (LAN) y redes de área metropolitana (MAN). Los conectores estándar como SC, FC y ST suelen adoptar un pulido de extremo de PC.
Estándar:La pérdida de retorno estándar industrial para los extremos de las PC es de -40 dB.
Características:Los extremos de las PC son relativamente sencillos de fabricar,-rentables y satisfacen las necesidades generales de transmisión de datos, vídeo y voz con buena estabilidad y confiabilidad.
Aplicaciones:Ampliamente utilizado en diversos sistemas de comunicación de fibra óptica, como centros de datos, redes de área local (LAN) y redes de área metropolitana (MAN). Los conectores estándar como SC, FC y ST suelen adoptar un pulido de extremo de PC.
Estándar:La pérdida de retorno estándar industrial para los extremos de las PC es de -40 dB.
2.2 UPC (Contacto ultrafísico)
Definición:Los extremos UPC son versiones mejoradas de los extremos de PC, que presentan un mejor rendimiento de pulido y suavidad de superficie, con una forma de domo-.
Características:Los extremos UPC ofrecen una mayor pérdida de retorno (normalmente cercana a -50 dB o mejor), lo que reduce eficazmente el impacto de la luz reflejada en la transmisión de la señal y mejora la calidad y estabilidad de la señal.
Aplicaciones:Ampliamente utilizado en escenarios que requieren una alta pérdida de retorno, como redes de telecomunicaciones, redes de televisión por cable y centros de datos. Los conectores UPC son particularmente adecuados para módulos SFP 10G/25G, ya que proporcionan una menor pérdida de inserción y una mayor pérdida de retorno.
Estándar:La pérdida de retorno estándar industrial para los extremos UPC es de -50 dB.
Características:Los extremos UPC ofrecen una mayor pérdida de retorno (normalmente cercana a -50 dB o mejor), lo que reduce eficazmente el impacto de la luz reflejada en la transmisión de la señal y mejora la calidad y estabilidad de la señal.
Aplicaciones:Ampliamente utilizado en escenarios que requieren una alta pérdida de retorno, como redes de telecomunicaciones, redes de televisión por cable y centros de datos. Los conectores UPC son particularmente adecuados para módulos SFP 10G/25G, ya que proporcionan una menor pérdida de inserción y una mayor pérdida de retorno.
Estándar:La pérdida de retorno estándar industrial para los extremos UPC es de -50 dB.
2.3 APC (contacto físico en ángulo)
Definición:Los extremos de APC presentan un diseño en ángulo de 8 grados, que desvía la luz hacia el revestimiento en un ángulo en lugar de regresarla a la fuente de luz, lo que reduce aún más la pérdida de retorno.
Características:Los extremos de APC ofrecen la mayor pérdida de retorno (normalmente -60 dB o mejor), minimizando la interferencia de la luz reflejada y mejorando la estabilidad y calidad de la señal. Los conectores APC suelen ser verdes, lo que hace que el extremo en ángulo sea visible a simple vista.
Aplicaciones:Los extremos de APC se utilizan ampliamente en escenarios que exigen una pérdida de reflexión extremadamente baja, como sistemas de fibra monomodo-, sistemas DWDM y sensores de fibra. También son adecuados para redes de radiodifusión y CATV heredadas.
Estándar:La pérdida de retorno estándar industrial para los extremos de APC es de -60 dB.
Características:Los extremos de APC ofrecen la mayor pérdida de retorno (normalmente -60 dB o mejor), minimizando la interferencia de la luz reflejada y mejorando la estabilidad y calidad de la señal. Los conectores APC suelen ser verdes, lo que hace que el extremo en ángulo sea visible a simple vista.
Aplicaciones:Los extremos de APC se utilizan ampliamente en escenarios que exigen una pérdida de reflexión extremadamente baja, como sistemas de fibra monomodo-, sistemas DWDM y sensores de fibra. También son adecuados para redes de radiodifusión y CATV heredadas.
Estándar:La pérdida de retorno estándar industrial para los extremos de APC es de -60 dB.
3. Conclusión
Conectores de fibrason dispositivos que permiten conexiones desmontables entre fibras ópticas, alineando con precisión las caras de los extremos para maximizar el acoplamiento de la luz y minimizar el impacto del sistema. Influyen significativamente en la confiabilidad y el rendimiento detransmisión ópticasistemas. La cara del extremo del conector de fibra (p. ej., PC, APC) se refiere al diseño físico (plano o en ángulo) de la propia fibra, que a menudo se presenta en combinaciones como FC/PC o FC/APC-donde "FC" indica el tipo de conector y "PC/APC" indica el diseño de la cara del extremo.
