Parte 1: Introducción a la fibra óptica\/fibra óptica



1. Concepto de fibra óptica


Fibra óptica(abreviado como fibra) es un medio de guía de luz hecho de vidrio o plástico que utiliza el principio de reflexión interna total para transmitir la luz a través de estas fibras. La fibra óptica fina está encerrada en una vaina de plástico, lo que le permite doblarse sin romperse. Por lo general, un dispositivo de transmisión en un extremo usa un diodo emisor de luz (LED) o un haz láser que envía pulsos de luz en la fibra, mientras que un dispositivo receptor en el otro extremo detecta los pulsos utilizando componentes fotosensibles. Un cable que contiene fibras ópticas se llamacable óptico.
Debido a una pérdida de señal significativamente menor en comparación con la conducción eléctrica en los cables, y debido a que su materia primaria primaria es abundante y fácil de extraer, la fibra óptica es económica, lo que lo hace ideal para la transmisión de información a larga distancia. La aplicación principal de la fibra óptica es la comunicación. Actualmente, las fibras de grado de comunicación son predominantemente fibras a base de sílice, con vidrio de cuarzo de alta pureza (dióxido de silicio, SiO₂) como su componente principal. Un sistema de comunicación de fibra óptica transmite información enviando ondas de luz a través de estas fibras.


2. Principio de trabajo de fibra óptica


El principio de trabajo de la fibra óptica se basa en la reflexión interna total.
Dispersión en fibra óptica
Causa de dispersión: En las fibras ópticas, una señal de luz consta de múltiples componentes. Dado que los componentes de frecuencia\/modo se propagan a diferentes velocidades, después de viajar una cierta distancia, surge una diferencia de retraso de tiempo entre ellos. Esto conduce a la distorsión de la forma de onda y la ampliación de pulsos, un fenómeno conocido como dispersión de fibra.
Efectos de la dispersión: La dispersión hace que los pulsos de señal se distorsionen y se amplíen, lo que resulta en interferencia entre símbolos (ISI). Para mantener la calidad de la comunicación, el intervalo entre los símbolos debe aumentarse (es decir, reducir la velocidad de transmisión), lo que limita tanto la capacidad como la distancia de los sistemas de fibra óptica.
Clasificación de dispersión: Basado en su origen, la dispersión se puede clasificar en:
Dispersión modal
Dispersión de material
Dispersión de la guía de onda
Dispersión del modo de polarización
Pérdida de fibra óptica
La pérdida de fibra se refiere a la reducción de la potencia óptica después de la transmisión debido a la absorción y la dispersión.
Pérdida de absorción:
Absorción intrínseca: Absorción natural por el material de fibra en sí.
Absorción de impureza: Absorción causada por impurezas dentro de la fibra.
Pérdida de dispersión:
Dispersión lineal
Dispersión no lineal
Dispersión de la imperfección estructural
Otros mecanismos de atenuación: Pérdida de microbendismo, etc.
Las fibras ópticas son flexibles y pueden doblarse; Sin embargo, la flexión excesiva altera la ruta de transmisión de la luz. Cuando esto ocurre:
Algunos de los modos guiados se convierten en modos de radiación, lo que hace que la energía de la luz se filtre del núcleo resulte en pérdidas adicionales.
Si el radio de flexión excede de 5 a 10 cm, la pérdida inducida por la flexión se vuelve insignificante.


3. Ventajas de la comunicación de fibra óptica


Enorme capacidad de comunicación: Teóricamente, una sola fibra puede transmitir 10 mil millones de canales de voz simultáneamente. Las pruebas exitosas actuales han logrado 500, 000 canales de voz simultáneos que superan los cables coaxiales y los sistemas de microondas tradicionales por miles a cientos de miles de veces.
Espaciado de repetidor largo: Debido a los coeficientes de atenuación extremadamente bajos combinados con transmisores optimizados, receptores, amplificadores ópticos, corrección de errores de avance (FEC) y sistemas de modulación de fibra óptica de regreso a cero (RZ) logran distancias repetitivas que exceden miles de kilómetros. En contraste:
Cables tradicionales: ~ 1.5 km
Microondas: ~ 50 km
Alta seguridad y fuerte adaptabilidad: Inmune a la interferencia electromagnética (EMI) y resistente a la corrosión porque:
Las fibras ópticas están hechas de cuarzo (SIO₂), un material dieléctrico que transmite luz pero no electricidad y no se ve afectado por los campos electromagnéticos que los hacen altamente resistentes al EMI y al ruido industrial.
Las señales transmitidas a través de la fibra son difíciles de interceptar, mejorando la confidencialidad.
Pequeño tamaño y liviano: Con abundantes materias primas y bajos costos de producción, las fibras ópticas ofrecen soluciones rentables de alto rendimiento para las redes de comunicación modernas.


Parte 2: Tipos de fibras ópticas


4. Clasificación por modo de transmisión:



Fibra multimodo (MMF):

Capaz de transmitir múltiples modos de luz. Sin embargo, exhibe una dispersión intermodal significativa, que limita la transmisión de frecuencia de señal digital, que empeora con la distancia.

Fibra de modo único (SMF):

Transmite solo un modo de luz, lo que resulta en una dispersión intermodal insignificante, lo que lo hace ideal para la comunicación a larga distancia.

Comparison OD diameter differences between Single-Mode And Multimode Fibers

Comparación entre fibras de modo único y multimodo:

Comparación
Fibra multimodo
Fibra de modo único (SMF)
Costo
Menos costoso
Más caro
Equipo de transmisión
Básico, de bajo costo
Mayor costo (diodos láser)
Atenuación
Más alto
Más bajo
Longitud de onda de transmisión
850 nm - 1300 nm
1260 nm - 1650 nm
Diámetro del núcleo
Más grande, más fácil de manejar
Conexiones más pequeñas y complejas
Distancia
Redes locales (<2km)
Access/medium/long-haul networks (>200 km)
Ancho de banda
Limitado
Casi ilimitado

Conclusión:

Fibra multimodoes menos costoso, aunque los costos de configuración de la red son relativamente bajos para este tipo.
Fibra sin solteríaOfrece un rendimiento superior pero implica mayores costos de configuración iniciales.

Aplicaciones de fibras multimodo y en modo único:

Según las recomendaciones de ITU-T, las fibras de comunicación se clasifican en siete categorías (G.651-G.657), con G.651 como fibra multimodo y G.652-G.657 como fibras de modo único.

Tipos y aplicaciones de fibra estándar de ITU:

Estándar de la ITU
Tipo de fibra
Escenario de la aplicación
G.651
Multimodo
Transmisión de corta distancia (Ethernet, LAN) a 850 nm\/1310 longitudes de onda
G.652
SMF estándar
Fibra de modo único convencional para 1310 nm-1550 nm (redes de acceso), redes FTTH, metro\/larga distancia
G.653
SMF (DSF) cambiado por dispersión (DSF)
Transmisión de larga distancia (colches de columna vertebral\/submarino) a 1550 nm; gradualmente siendo eliminado
G.654
Longitud de corte de corte SMF desplazado
Cables submarinos de larga distancia (1550 nm, sin soporte DWDM); desplegado en redes de transporte 5G
G.655 Cables de larga distancia sin dispersión SMF (NZDSF) no cero (1550 nm, compatible con DWDM); Uso futuro limitado al mantenimiento de la línea


G.656 NZDSF de baja pendiente Una variante de NZDSF, con estrictos requisitos de pendiente de dispersión para un rendimiento DWDM mejorado; baja viabilidad de producción


G.657 SMF insensible a Bend desarrollado para FTTX; Optimizado para FTTH en espacios confinados (por ejemplo, instalaciones interiores). Basado en G.652 con resistencia a la curva mejorada.




5. CONCHES\/CABLES DE PACHOS DE FIBRA óptica:



También denominadofibra ópticaconector Cables, estos conectores de características en ambos extremos. Acable de parchecomprende una o múltiples fibras de longitud fija con conectores, vinculando dispositivos con cableado de fibra (por ejemplo, terminales ópticas acajas de distribución óptica).
Cables de parche de fibra de modo único:Típicamente amarillo con conectores azules\/mangas protectoras; Admite distancias extendidas (hasta 10 km).
Cables de parche de fibra multimodo:Generalmente naranja o gris con conectores beige\/negro; Rangos de transmisión más cortos (~ 300 m o 500m dependiendo del tipo de láser: fuentes de núcleo de 62.5 µm o 50 µm).
Las fibras multimodo son rentables para las redes de construcción o campus, mientras que las fibras de modo único sobresalen en aplicaciones de larga distancia a pesar de requerir equipos más caros. Para instalaciones de menos de 1 km, Multimode sigue siendo económicamente óptimo.

ComúnConector de fibra ópticaTipos:Estructuralmente clasificado como FC, SC, ST, LC, D4, DIN, MU, MT-RJ; La mayoría prevalente son FC, SC, ST y LC.

Conector FC (conector de ferrule):Carcasa de metal con acoplamiento roscado; Originalmente desplegado en SANS para el archivo adjunto de módulos seguros(Ver ejemplo de FC).

FC Connector (Ferrule Connector) Example: Metal housing with threaded coupling; originally deployed in SANs for secure module attachment

ST Connector (Stab & Twist):Acoplamiento de estilo bayoneta de metal; común enpaneles de parche (Ver ejemplo de ST).

ST Connector type example

Conector SC (conector cuadrado):Diseño de plástico empuje; Snaps sobre los módulos hechos de plástico de ingeniería resistente al calor y oxidación(Ver ejemplo de SC).

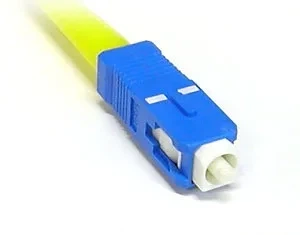

SC Connector (Square Connector) type example

Conector LC (conector Lucent):Conector de plástico compacto para módulos SFP; se asemeja a una variante SC más pequeña(Ver ejemplo de LC).

Nota: los conectores FC (metal) ofrecen una mayor durabilidad que las variantes de plástico y generalmente se usan en los lados ODF. Las etiquetas como "FC\/PC" o "SC\/PC" denotan tipos de pulido de contacto físico\/de contacto físico en marcas de coletas.

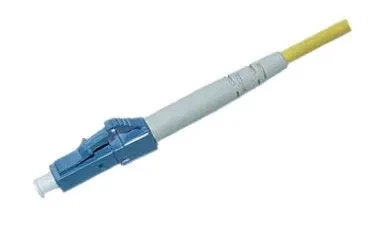

LC Connector (Lucent Connector) type example: resembles a smaller SC variant



Fibra de cola:


También conocido como alambre de cola o alambre de coleta ocoleta de fibra óptica, presenta un conector en un extremo y un núcleo de fibra expuesto en el otro. Se utiliza principalmente para conectar cables ópticos y transceptores de fibra óptica utilizando acopladores ycables de parcheentre. Típicamente alojado en cajas de terminación de fibra, las coletas se empaldenan a otros núcleos de fibra para simplificar la instalación y mantenimiento del sistema de cables.


Clasificación de cola de coleta:

Comocables de parche de fibra óptica, coletasse dividen en tipos de modo único y en modo múltiple, con diferencias en el color, la longitud de onda y la distancia de transmisión. Las coletas de modo múltiple son típicamente naranjas (longitud de onda de 850 nm, rango de ~ 500 m), mientras que las coletas de modo único son amarillas (1310nm\/1550nm longitud de onda, 10-40 rango de km). Por el recuento del núcleo, se clasifican como núcleo único, 4- núcleo, 6- núcleo, 8- núcleo, 12- núcleo o 24- núcleo.


Función de cola de coleta:

Las coletas sirven principalmente como conectores. La fibra desnuda encables ópticosse fusiona con coletas para formar una unidad continua, mientras que el conector de la coleta interfaces con transceptores de fibra para vincular la fibra con cables retorcidos y salidas de red. Las herramientas esenciales de empalme de fibra incluyen cajas de terminación, transceptores, coletas, acopladores, strippers especializados y cuchillos. Interfaces de cola estándar: SC\/PC, FC\/PC, LC\/PC, E2000\/APC y ST\/PC.


Los tipos comunes de la cola de cerdo incluyen:

FC-SC (redondo a cuadrado): FC conecta las cajas ODF, SC conecta los puertos del dispositivo. Estos se usaban comúnmente en equipos SB\/Optix tempranos.
FC-FC (redondo a ronda): típicamente saltadores de estante ODF.
SC-SC (cuadrado a cuadrado): conecta tablas ópticas entre dispositivos.
SC-LC (pequeña cabeza cuadrada): usa conectores acelerado. Encontrado en Huawei OSN, ZTE S-Series y Legacy Lucent WDM Equipment.
LC-LC: Principalmente para conexiones internas del dispositivo WDM (menos común).


7 MPO (empuje de múltiples fibras)Cable de fibra óptica:


Los conectores MPO se caracterizan principalmente por un diseño compacto y alta densidad de fibra. Coincidencia del tamaño del conector SC pero fibras acomodadoras 12-24, reducen enormementegabinete de estanteespacio de cableado. Los conectores MPO disponibles incluyen 8- núcleo, 12- núcleo, 24- núcleo, 48- núcleo, 72- núcleo y 144- diseños de núcleo, con 12\/24- más comunes.
40G Cables de parche MPOtípicamente usar 12- núcleo de férulas multi-mode; Las versiones de 100 g usan el núcleo 24-. Como fibra de modo múltiple,Cables MPORealice las clasificaciones ISO 11801 (OM 1- OM5). "OM" representa "modal múltiple óptico", que denota el estándar de grado de fibra con diferentes capacidades de ancho de banda\/distancia:
OM1: 1GB Ethernet
OM3\/OM4: cableado del centro de datos para 10g\/40g\/100g Ethernet
OM5: extiende la capacidad de ancho de banda de OM4 para soluciones de 100 GB\/sy 400GB\/s


Ventajas de fibra OM5:


Escalabilidad: combina tecnologías SWDM y de transmisión paralela para admitir 200\/400G Ethernet usando solo 8- fibra de modo multimodo central.
Eficiencia de costo: incorpora tecnología WDM de modo único para admitir cuatro longitudes de onda por fibra, reduciendo significativamente los costos de cableado.
Compatibilidad: totalmente interoperable con OM3\/OM4 mientras admite aplicaciones heredadas.
En la era de 400G, OM5 demuestra un rendimiento fuerte incluso durante las actualizaciones de equipos de baja velocidad, ofreciendo un potencial de aplicación excepcional.


La siguiente sección presenta una comparación completa de estas fibras ópticas en seis parámetros clave: dimensiones del núcleo, ancho de banda, velocidad de datos, distancia de transmisión, color de la chaqueta y tecnología de fuente de luz.

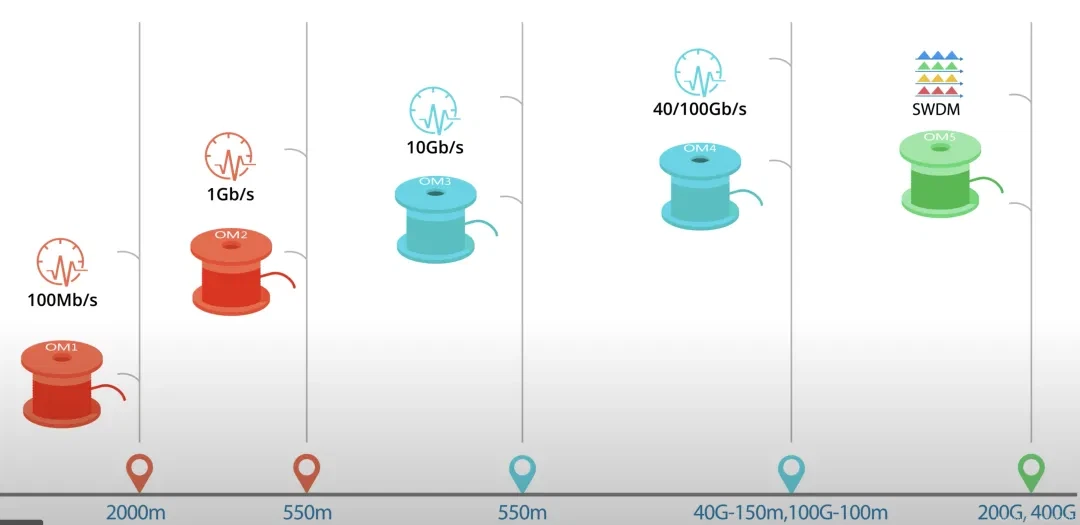

 a comprehensive comparison of OM1/OM2/OM3/OM4/OM5 optical fibers across six key parameters: core dimensions, bandwidth, data rate, transmission distance, jacket color, and light source technology.

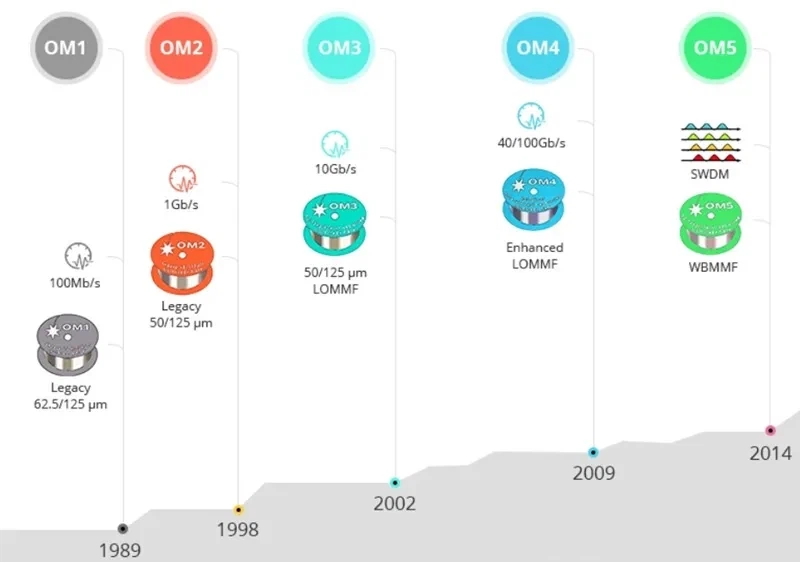

 a comprehensive comparison of OM1/OM2/OM3/OM4/OM5 optical fibers across six key parameters: core dimensions, bandwidth, data rate, transmission distance, jacket color, and light source technology.

Fibra OM1

Reconocible por su chaqueta exterior naranja estándar
Cuenta con un diámetro de núcleo de 62.5 micrómetros (µm)
Admite 10GB Ethernet hasta 33 metros (aunque se implementa principalmente en redes Ethernet de 100 Mbps)
Compatible con dispositivos basados ​​en LED que propagan cientos de modos de luz


Fibra OM2

Mantiene la convención de la chaqueta naranja
Reduce el tamaño del núcleo a 50 µm mientras retiene la compatibilidad LED
Extiende 10 GB de alcance Ethernet a 82 metros (con uso típico en aplicaciones Ethernet de 1 GB)


Fibra OM3

Distinguido por su chaqueta azul aqua
Emplea el mismo núcleo de 50 µm pero se optimiza para sistemas basados ​​en láser con menos modos de luz
Logra 300- medidor 10GB de rendimiento de Ethernet a través de la optimización de ancho de banda modal
La fabricación mejorada ahora admite 100 GB de Ethernet a 40-100 distancias del medidor
Sigue siendo la solución dominante para implementaciones de 10 GB


Fibra OM4

Compatible completamente hacia atrás con OM3 (compartiendo la chaqueta Aqua Blue)
Diseñado para la transmisión láser basada en VCSEL
Entrega 550- Medidor 10GB\/S Links (vs. OM3's 300m)
Habilita 40\/100GB Ethernet hasta 150 m usando conectores MPO
Comúnmente emparejado con 40G-SR 4- OSFP+ y 100GBase-SR 4- OSFP28 Transceptores


Fibra OM5 (WBMMF - Fibra multimodo de banda ancha)

Identificado por su chaqueta verde lima (Aqua Green)
Mantiene la compatibilidad del núcleo de 50 µm con OM 2- OM4
Admite mayores o igual a 4 canales WDM (850-953 ventana NM) a 28 Gbps por canal
Logra:
• 440m en 40 g de redes SWDM4
• 150m en redes SWDM4 de 100 g (50 m más allá de la capacidad de OM4)
Lleva ~ 50% de costo prima sobre el cableado OM4


Ventajas clave de OM5

Ancho de banda de alta densidad
Funciona a 850\/1300 nm con capacidad de cuádilino (4 × OM tradicional 1- OM4 rendimiento)
Combina la transmisión SWDM y paralela para habilitar 200\/400G Ethernet usando solo 8 hilos de fibra
Reduce el recuento de fibra en un 75% versus soluciones convencionales
Alcance extendido
Empuja las distancias de 100 g-swdm4 a 150 m (vs. límite de 100 m de OM4)
Rendimiento mejorado
Reduce la atenuación a 3. 0 db\/km (de 3.5 dB\/km en OM3\/OM4)
Agrega especificaciones de longitud de onda de 953 nm
Integración perfecta
Mantiene la compatibilidad dimensional con la infraestructura OM3\/OM4 existente
Ofrece una escalabilidad superior a costos\/consumo de energía por debajo de las alternativas de modo único
Preparado para dominar las implementaciones de centros de datos de hiperscala 100G\/400G\/1T


Contexto de implementación

Sistemas heredados: OM1\/OM2 permanece frecuente en las infraestructuras de construcción (1GB Ethernet)
Centros de datos modernos: OM3\/OM4 dominar 10g -100 g de alta velocidad
Redes de próxima generación: OM5 revoluciona la transmisión de 40\/100 GB a través de la consolidación de fibra


Características físicas


Existen variaciones clave en diámetro, color de la chaqueta, fuente de luz y ancho de banda modal, como se muestra a continuación:
Tipo
Diámetro
Color de la chaqueta
Fuente de luz
Ancho de banda*
OM1
62.5/125 μm
Naranja
CONDUJO
200 MHz · km
OM2
50/125 μm
Naranja
CONDUJO
500 MHz · km
OM3
50/125 μm
Agua
VCSEL
2000 MHz · km
OM4
50/125 μm
Agua
VCSEL
4700 MHz · km
OM5
50/125 μm
Verde lima
VCSEL
28000 MHz · km
*El ancho de banda modal (MHz · km) indica la capacidad de transporte de señal a la distancia.


Especificaciones de rendimiento


La fibra multimodo (MMF) admite diferentes rangos de distancia dependiendo de la velocidad de datos. Puede seleccionar el tipo óptimo en función de las necesidades de su aplicación. Así es como las distancias máximas se comparan a través de las velocidades de datos:
Categoría
Ethernet rápido (100mbe)
1GBE
10GBE
40GBE
100GBE
OM1
2000 m (~ 6562 pies)
275 m (902 pies)
33 m (108 pies)
N/A
N/A
OM2
2000 m (~ 6562 pies)
550 m (1804 pies)
82 m (269 pies)
N/A
N/A
OM3
2000 m (~ 6562 pies)
N/A
300 m (984 pies)
100 m (328 ft) †††† Orgocante.



Diferencias entre los conectores MPO y MTP


MPO (Push Multi-Fiber Push) representa el conector multifibra de primera generación de NTT Communications de Japón con un mecanismo de pestillo cargado de resorte, ahora reconocido como el término estándar de la industria para tales conectores producidos por múltiples fabricantes. Por el contrario, MTP® (extracción de fibras múltiples) es una marca registrada de EE. UU. CONEC con sede en EE. UU., Denotando su versión mejorada de conectores MPO.
Los conectores MTP® mantienen la compatibilidad completa con conectores MPO estándar e interconectan sin problemas con la infraestructura basada en MPO. Sin embargo, incorporan numerosas mejoras de ingeniería que mejoran tanto la durabilidad mecánica como el rendimiento óptico. La distinción clave entre los cables de fibra MTP® y MPO se encuentra en sus conectores: los cables MTP® cuentan con diseños de conector optimizados con características mecánicas y ópticas superiores.


Características clave de los conectores MTP®:


1. Piezas de carcasa exterior extraíbles para un fácil mantenimiento
El diseño de MT Ferrule (componente de alineación de precisión) garantiza un rendimiento constante durante el reemplazo de la producción o el repol o el repolente
Polaridad reversible de campo después del ensamblaje, con férulas que pasan pruebas de interferencia rigurosas

2. El mecanismo de férula flotante cargado de resorte mejora el rendimiento de la transmisión durante el apareamiento, manteniendo un contacto físico constante bajo estrés externo

3. Los pasadores de guía elíptica de acero inoxidable mejoran la precisión de la alineación al tiempo que minimiza el desgaste del orificio de la guía, asegurando la transmisión sostenida de alto rendimiento

4. El clip de retención de metal integrado asegura el anillo de empuje.
Mejoras del rendimiento:

Preventa el desplazamiento del pin de la guía
Optimiza la distribución de tensión de resorte
Elimina el daño de la fibra del contacto de resorte durante la operación mecánica


5. Espaciado de fibra de cinta (espacio libre) Maximización en 12- aplicaciones de fibra y fibra múltiple evita daños en la fibra

6. Compatibilidad versátil:
Los conectores MTP® ofrecen cuatro componentes intercambiables estandarizados para diversos tipos de cables:
Cables redondos con construcción de tubo suelto
Cables de cinta con chaquetas elípticas
Conjuntos de fibra de cinta desnuda
Componentes de arranque ultra cortos (que ocupan un 45% menos de espacio) para instalaciones de alta densidad


8. Cable óptico AOC Active:


La abreviatura deCables ópticos activos, conocido como "有源光缆" en chino. Los cables ópticos activos AOC son soluciones integradas que se combinanmódulos ópticoscon fibra óptica, ofreciendo simplicidad plug-and-play. Estos cables encapsulan dos módulos ópticos con el medio de fibra óptica. Dado que la transmisión se basa en la fibra óptica, los módulos AOC incorporan componentes láser, lo que resulta en mayores costos en comparación con DAC. Sin embargo, sus puertos ópticos sellados aseguran una confiabilidad excepcional, mientras que las longitudes personalizables de hasta 100 metros presentan una ventaja clave. Esencialmente, los cables AOC son cables de parche de fibra óptica prefabricada con módulos incrustados.
Típicamente limitado a varios cientos de metros,Cables AOCCuenta con módulos y fibra integrados permanentemente, reduciendo los costos de producción al minimizar los componentes ópticos discretos. Si bien son ideales para aplicaciones de corto alcance, son inherentemente inadecuados para la transmisión de larga distancia dadas las limitaciones de longitud física. Los cables AOC ver una implementación extensa en entornos de centros de datos IDC debido a su baja sensibilidad ambiental y eliminación deconector de fibraRequisitos de limpieza. Aunque los costos optimizados sin la funcionalidad DDM, sus distancias de transmisión fija requieren preconfiguración durante la fabricación.


Comparación AOC vs. DAC:


Cable de fijación directa (DAC)se refiere a cables de alta velocidad basados ​​en cobre terminados con módulos ópticos. Ampliamente adoptada en redes de área de almacenamiento, centros de datos e interconexiones de HPC, las soluciones DAC están ganando prominencia en la infraestructura de red. Construidos con conductores plateados y núcleos aislados de espuma, estos cables emplean blindaje de parejas y superiores para la integridad de la señal.


Cable de DACVentajas:


Interoperabilidad:Los avances de tecnología de cobre permiten una compatibilidad ajustable en caliente contransceptores ópticos
Eficiencia de rentabilidad:La infraestructura de cobre reduce los gastos de despliegue versus la fibra óptica
Rendimiento térmico:Los núcleos de cobre proporcionan disipación de calor superior


Desventajas de DAC:


Distancia de transmisión restringida
El factor de forma más voluminoso y el peso complicangestión de cables
Susceptibilidad a la interferencia electromagnética, lo que puede causar la degradación de la señal
El principal inconveniente de las soluciones AOC sigue siendo su precio premium en relación con las alternativas de cobre.


9. La diferencia entre fibra óptica y cable óptico

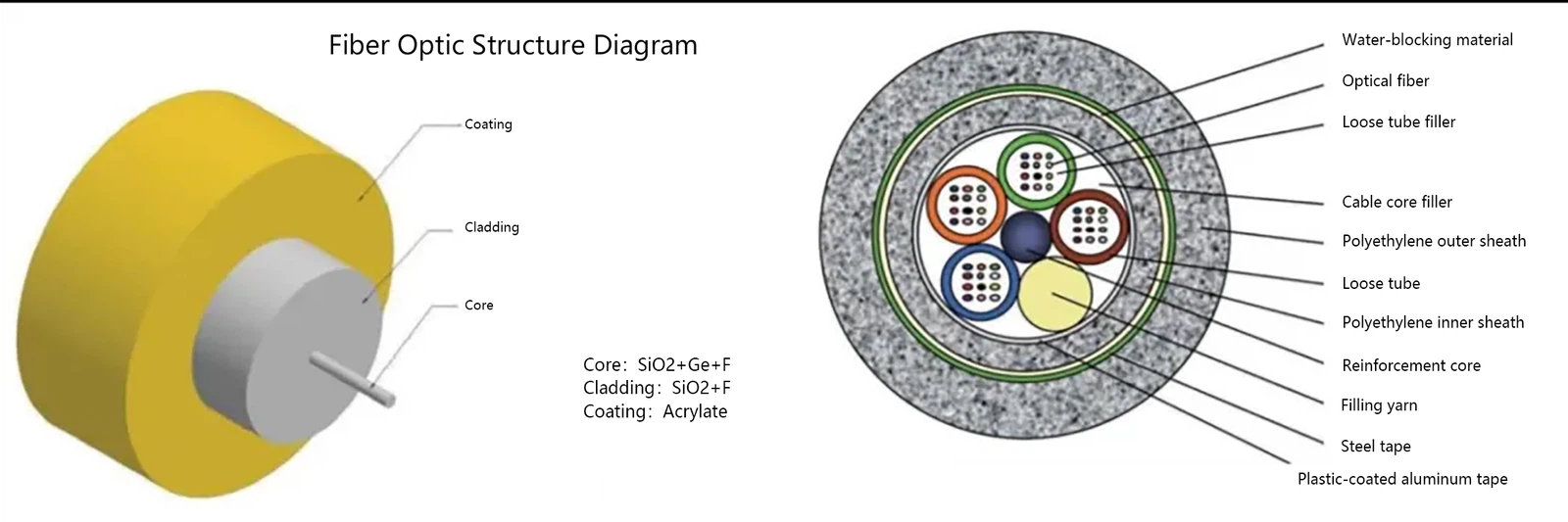

Diagram: Composition of an Optical Fiber Cable

Diagrama: composición de un cable de fibra óptica


La fibra óptica es un medio delgado y flexible para transmitir vigas de luz. La mayoría de las fibras requieren múltiples capas de protección antes de la implementación, convirtiéndose en lo que llamamos cables ópticos. Por lo tanto, la fibra forma el núcleo del cable, cuando se combina con componentes y capas protectores, constituye el cable óptico completo. Esta protección externa salvaguarda contra el daño ambiental.
Un cable óptico estándar contiene tres elementos: la fibra en sí, una capa de búfer y una chaqueta exterior. Estructuralmente similar al cable coaxial (pero sin blindaje de malla), su centro contiene un núcleo de vidrio que transmite luz. Múltiples fibras típicamente se incluyen dentro de una vaina protectora. El núcleo consiste en vidrio de cuarzo formado en un pequeño fragil de cilindro concéntrico de doble capa y propenso a la rotura, por lo que requiere un revestimiento protector. Esta composición estructural representa su diferencia fundamental.


Cables ópticos submarinos: la columna vertebral de la conectividad global


Los cables submarinos permiten efectivamente la transmisión de datos internacionales. A medida que las industrias como la computación en la nube, Big Data y IoT se desarrollan rápidamente, estos cables se han convertido en una infraestructura crítica para el intercambio de datos globales urgentes. La creciente demanda de InternetCentro de datos(IDC) La interconexión y la comunicación en red continúan impulsando su implementación.
Sus ventajas incluyen una calidad, claridad, capacidad, seguridad y cables submarinos de rentabilidad, la solución dominante. La telegografía informa que llevan más del 95% del tráfico de datos intercontinentales, superando las comunicaciones satelitales tanto en el ancho de banda como en la eficiencia económica.


Ingeniería se maravilla debajo de las olas


Los núcleos de cable submarino contienen fibras ópticas de alta pureza que guían la luz a través de la reflexión interna. Durante la fabricación:
Las fibras están integradas en un compuesto de gelatina para la resistencia al agua de mar
El conjunto se coloca en una tubería de acero para protección de presión.
Se agregan cables de acero de alta tensión y tubos de cobre para la integridad estructural
Los trabajadores finalmente aplican una capa externa de polietileno

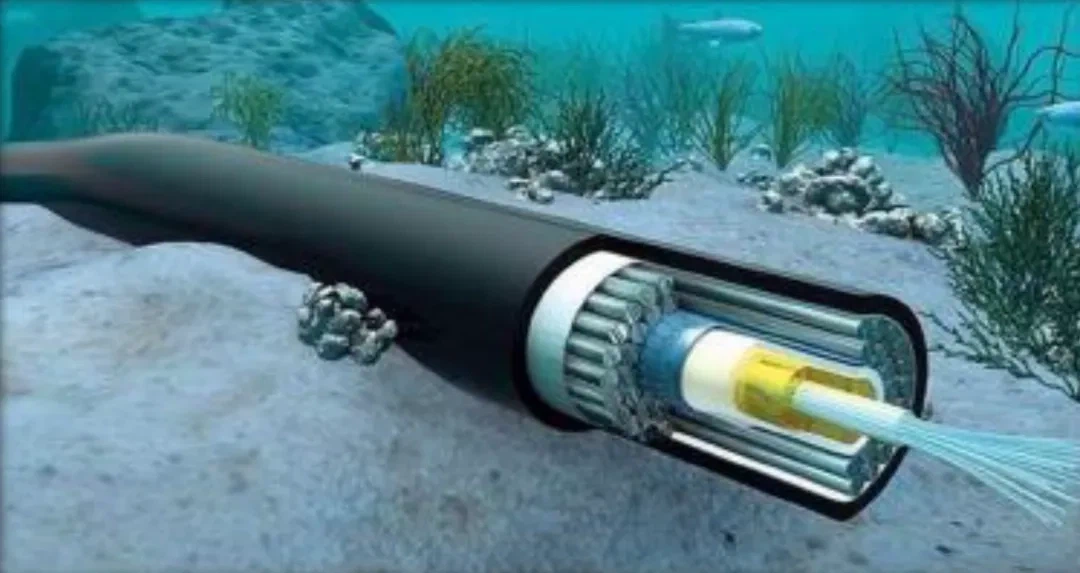

Diagram: Submarine Optical Cable Schematic

Diagrama: esquema de cable óptico submarino



Parte 3: Plagos clave en la industria global de fibra óptica


Las 10 principales compañías en la clasificación global de fibra óptica y cable están representadas por cuatro naciones: Estados Unidos (Corning), Italia (Prismia), Japón (Furukawa\/OFS, Sumitomo Electric, Fujikura) y China (YOFC, Hengtong, Fiberhome, Futong, ZTT). Las empresas chinas constituyen la mitad de los 10 principales. YOFC, Hengtong Optic-Electric y Fiberhome Command Sustancial Markip cuotas de mercado, con un ranking de YOFC en el segundo a nivel mundial al 12%, seguido de Hengtong al 11%. Fiberhome, Futong y ZTT poseen 7%, 8%y 8%, asegurando los lugares quinto, sexto y noveno, respectivamente. Corning lidera con el 15%, mientras que Furukawa\/Ofs, Sumitomo, Prysmian yCobteCuenta por 10%, 5%, 6%y 4%.

Figure: 2019 Global Optical Fiber and Cable Market Share.

Cifra:2019 Global Optical Fiber and Cable Market Market.



10. Grandes fabricantes internacionales:



Corning:Su planta de fibra de Wilmington, Carolina del Norte, los primeros restos del mundo entre los más grandes.
Furukawa Electric:Un jugador multinacional y clave basado en Tokio en los sistemas de cable.
Prismio:Un líder de renombre mundial en cables de energía y telecomunicaciones, con sede en Milán, Italia.
Sumitomo eléctrico:El principal productor de cable de Japón, parte del "Denki Sanpa" (compañías de cable y cable de Denki Big Three) junto con Furukawa y Fujikura.
Fujikura:Se especializa en soluciones de cable integradas.



11. Fabricantes chinos líderes:



YOFC (Wuhan, Hubei):Domina la capacidad de preforma de fibra óptica de China (30+% compartir) y es el único exportador de preformas, respaldado por una fuerte I + D.
Hengtong óptica-eléctrica (Suzhou, Jiangsu):Persigue estrategias duales en fibra y módulos ópticos, aprovechando el crecimiento de la comunicación marina.
ZTT (Jiangsu):Innova con un marco "Cloud-Pipe-terminal" y tecnología de fibra G.654 patentada.
Fiberhome (Wuhan, Hubei):Impulsa el crecimiento en la comunicación óptica y los sectores de TIC.
Interconexión de la lengua (Suzhou, Jiangsu):Cuenta con capacidades completas de la cadena de suministro, que abarcan preformas, fibras, cables y cables de alimentación.
Cobtel Precisión Electrónica S.A.(Dongguan):Produce fibras, cables y productos semi-terminados, incluidos componentes relacionados y procesamiento de materias primas.



Parte 4: Causas primarias de fallas de fibra óptica


12 Falla de fibra óptica causa:



1 longitud o flexión de cable óptico excesivo
2 Compresión o rotura de cable óptico, causando estrés de fibra desigual. Cuando se somete a cambios de presión o temperatura, el eje de la fibra recubierto forma ligeras curvas irregulares o incluso fracturas. Esto hace que los modos de propagación se conviertan en modos de radiación, lo que resulta en una pérdida de señal óptica.
3 empalme de fusión de cable óptico inadecuado
4 desajuste de diámetro de núcleo
5 desajuste de diámetro de relleno
6 Conector Contaminación de cara final. Contaminadoconectores de fibrao la humedad en las coletas constituye una de las causas más frecuentes de las fallas de comunicación óptica.
7 PUERSO PUDIDO DEL CONECTOR END-FACE
8 Contacto del conector defectuoso, principalmente en puntos de terminación como marcos o interruptores de distribución óptica. Esto puede resultar del error del operador, el equipo defectuoso o los conectores de envejecimiento, lo que causa conexiones sueltas que conducen a la pérdida de reflexión de señal y la atenuación de fugas.

Envíeconsulta

También podría gustarte
