Tipos de cable de parche de fibra óptica
Mar 15, 2025
Dejar un mensaje
Los cables de parche de fibra óptica, como uno de los componentes fundamentales del cableado de red óptica, se utilizan ampliamente en la construcción de enlaces de fibra óptica. Hoy, los fabricantes han introducido variosTipos de cable de parche de fibra ópticaAdministrado a diferentes escenarios de aplicación, como mPO/LC/SC/FC/ST CONCHES DE PACHE, CONCHES DE PACHE SILLECHO/DUPLEX yen modo solo/cables de parche multimodo. Cada tipo tiene características distintas y tiene propósitos únicos. A continuación se muestra una introducción detallada a los usados comúnmentecable de parche de fibra ópticatiposPara ayudar a los usuarios a elegir y configurar sus redes.
1. Clasifique los tipos de cable de chorro de fibra óptica por tipo de conector de fibra óptica
Según el tipo de conectores, los cables de parche de fibra óptica se pueden clasificar en MPO/MTP/LC/SC/FC/ST/MTRJ/MU/E2000/CONCHES DE PACHOS DIN. Aunque estos tipos comparten componentes similares (que consisten en conectores ycables ópticos) y las funcionalidades idénticas, las diferencias en sus propiedades y el rendimiento dan como resultado escenarios de aplicación variados.
1.1 Cable de parche de fibra óptica LC
Con un conector LC con un diámetro de la férula de 1.25 mm,Cordones de parche de fibra óptica LCson compactos e ideales para cableado de alta densidad. Se usan ampliamente en salas de servidores ycentros de datos. Para satisfacer las demandas de alta densidad y alto rendimiento en los centros de datos modernos, muchos proveedores han introducido cables avanzados de charcos LC, como los cables LC de la pérdida de inserción ultra-bajo y los cables Duplex LC de parche dentro de un solo cable.
Cable de parche LC de pérdida de inserción ultra baja: En comparación con los cables de parche LC convencionales (con pérdida de inserción típica en torno a {{0}}. 75db), los cordones de los camarones de la pérdida de inserción ultra bajo, utilizan tecnología LL para reducir la pérdida de inserción a tan solo 0.12dB, lo que los hace ideales para la transmisión de señal de señal de distancia larga.

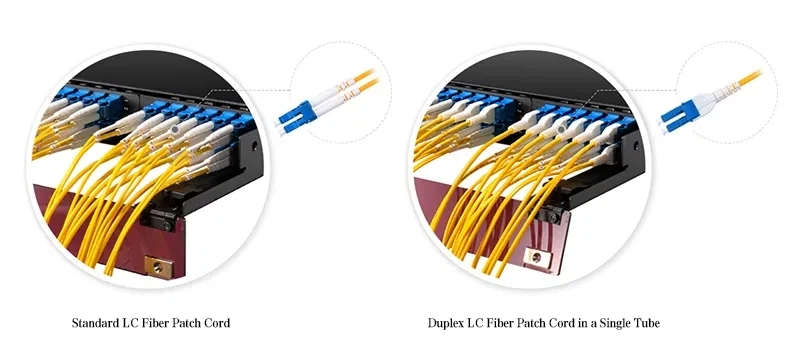

Cable de parche LC dúplex dentro de un solo cable: Este tipo utiliza conectores LC Uniboot especialmente diseñados que permiten la transmisión de la señal bidireccional dentro de un solo cable de fibra. Proporciona una flexibilidad mejorada para el cableado de alta densidad. En comparación con el estándarCables de parche LC, mejora la utilización del espacio en un 50%, ahorrando tiempo y costos al tiempo que simplifica el cableado, particularmente ventajoso para espacios con espacio limitado.
Además, los cables de parche LC de arranque de cola corta cuentan con un diseño de arranque de cola corta de 12 mm que reduce la longitud del conector en un 30%, lo que hace que el cableado sea más flexible en comparación con los cables regulares de charcos LC. Son adecuados para espacios estrechos como el área de distribución principal (MDA) y el área de distribución de equipos (EDA). Cuando el espacio es limitado, los cables de parche LC de arranque de cola corta ofrecen una excelente solución.
Cable de parche de fibra óptica de 1.2 SC
Cables de parche de fibra óptica SCCuenta con un conector SC con un diámetro de la férula de 2.5 mm-Doble, el tamaño de un conector LC, y a menudo se denomina conectores grandes de forma cuadrada. Estos conectores plug-and-play adoptan una estructura de pulsador con excelente rendimiento, lo que los hace muy adecuados para telecomunicaciones y sistemas de redes de datos, incluidas redes ópticas pasivas punto a punto.
Cable de parche de fibra óptica de 1.3 MPO/MTP
Los cables MPO/MTP de fibra óptica se encuentran entre las opciones más comunes en los sistemas actuales de comunicación de datos de alta velocidad, como conexiones directas e interconexiones de 40 g/100g. Estos conectores múltiples de fibra pueden acomodar entre 6 y 144 fibras, la mayor capacidad entre todos los tipos disponibles en la actualidad. Los cables de parche MPO/MTP consisten en fibras ópticas encerradas en chaquetas junto con componentes de acoplamiento, anillos de metal, alfileres (agujas de alfiler), tapas de polvo, etc., y se clasifican aún más en tipos de polaridad a/b/c masculinos/femeninos basados en diferencias en las posiciones de arreglos de núcleo de fibra y configuraciones de alfiler. Estas distinciones afectan sus aplicaciones; Por lo tanto, elegir el cable MPO/MTP correcto depende de requisitos específicos de enlace.
Cable de parche de fibra óptica de 1.4 fc
Cordones de parche de fibra óptica FCfueron los primeros en usar conectores de férula de cerámica. A diferencia de los diseños de pulsador Push-Pull vistos en los conectores LC o SC, los conectores FC utilizan diseños de espiral de acero de níquel o de acero inoxidable que requieren abrazaderas roscadas durante la instalación, un proceso que es más complejo pero garantiza conexiones seguras. Si bien una vez se usa comúnmente para las conexiones de instrumentos OTDR y las redes de telecomunicaciones/datos, su participación de mercado ha disminuido debido a los avances en tecnologías de red ópticas y alternativas más nuevas como los conectores LC y SC.
1.5 st de cable de parche de fibra óptica
AT&T se desarrollaron los cables de fibra óptica de fibra y las férulas de cerámica con resorte (con un diámetro de 2.5 mm) utilizando conectores de estilo bayoneta con pérdidas de inserción alrededor de 0. 25db. Estos son adecuados para aplicaciones de larga distancia y corta distancia como redes de campus o redes empresariales; Sin embargo, su participación en el mercado ha visto una disminución constante en los últimos años.
Los cinco tipos anteriores representan las categorías más comunes de cordón de patio de fibra óptica hoy en día, cada una de las cuales difiere en el estilo del conector y la prevalencia de uso. A continuación se presentan cuatro tipos adicionales menos utilizados en redes ópticas modernas:
Cable de parche de fibra óptica MTRJ: Los conectores MTRJ están hechos de materiales de plástico moldeados por precisión; Vienen en versiones masculinas o femeninas dependiendo de las configuraciones de PIN.
Cable de parche de fibra óptica MU: Similar a los conectores SC, pero con un diseño compacto con mecanismos de auto-retención y férulas que miden 1.25 mm de diámetro ideal para instalaciones de alta densidad como las redes DWDM.
Cable de parche de fibra óptica: Los conectores DIN se parecen a los conectores FC, pero incluyen estructuras de metal internas equipadas con mecanismos de resorte que controlan la presión de mayor precisión mecánica y una pérdida más baja.
Cable de parche de fibra óptica E2000: Los conectores E2000 utilizan mecanismos de empuje de empuje equipados con persianas de metal automático para la protección del haz láser; Su diseño de una pieza permite conexiones de terminal rápidas.
1.6 Introducción a 8 conectores comunes de fibra óptica
Los conectores de fibra óptica están disponibles en numerosos tipos. Entre los más utilizados se encuentran SC (populares en todas las industrias), FC (Común en Asia), ST (con un estilo de conexión que se asemeja a los cables coaxiales estándar) y LC (notable para su diseño compacto). Además de estos cuatro tipos, este artículo presenta cuatro conectores más de fibra óptica: E2000/E2000PS, comúnmente utilizado en Europa; Mu, ampliamente empleado en Japón; MTRJ, que presenta dos alfileres; y MPO, el más adecuado para entornos de centros de datos de alta densidad. Estos se presentan en un formato de lista junto con sus nombres completos en inglés para proporcionar una comprensión inicial de las especificaciones, métodos de conexión, emparejamientos comunes, aplicaciones y popularidad de cada tipo de conector, haciéndolos más fáciles de recordar.
Tenga en cuenta que los valores de pérdida de inserción y los ciclos de apareamiento mencionados aquí se proporcionan solo para fines de referencia. Estos valores pueden variar según la calidad de los cables de fibra óptica producidos por diferentes fabricantes. Los rasguños o la suciedad en los conectores también pueden afectar su rendimiento. Para garantizar una distancia de transmisión óptima y una calidad de señal, se recomienda seleccionar cables de fibra óptica de alta calidad y utilizar instrumentos de prueba de fibra óptica junto con herramientas de limpieza para conectores. La industria actual de redes de fibra óptica ha desarrollado varios instrumentos y herramientas de prueba para fines de verificación. Los ejemplos incluyen el medidor de potencia óptica SmartFiber PRO (capaz de medir las longitudes de onda), las fuentes de luz estabilizadas de mano de mano OptISource (para aplicaciones multimodo y en modo único en cuatro longitudes de onda), lápiz de luz roja de fibra PRO II y herramientas de limpieza diseñadas para varios tipos de conector. Estas herramientas se usan ampliamente para la medición y verificación de la señal.
Conectores de 1.6.1 SC (conector cuadrado)
Normas de conector de fibra óptica:IEC 61754-4, NTT-SC, CECC 86265
Diámetro de la férula:1.25 mm (metal/cerámica)
Pérdida de inserción:Mm {{0}}. 2db / sm 0.2db
Ciclos de apareamiento:Aproximadamente 1, 000 - 2, 000 tiempos
Mecanismo de bloqueo:Empujar/tirar
Variantes:PC multimodo/en modo único y APC
Aplicaciones:CATV (televisión por cable), LAN (red de área local), WAN (red de área ancha), sistemas de medición, dispositivos médicos, aplicaciones industriales
Número de férulas:Férula simple
Tendencias de uso:Comúnmente utilizado a nivel mundial
Conectores de 1.6.2 FC (conector de férula)
Normas de conector de fibra óptica:CECC 86115, IEC 61754-13, NTT-FC
Diámetro de la férula:2.5 mm (metal/cerámica)
Pérdida de inserción:Mm {{0}}. 15db / sm 0.2db
Ciclos de apareamiento:Aproximadamente 1, 000 veces
Mecanismo de bloqueo:Rotación de tornillo
Variantes:PC multimodo/en modo único y APC
Aplicaciones:Redes LAN / WAN
Número de férulas:Férula simple
Tendencias de uso:Raramente usado en Europa pero comúnmente encontrado en Asia
1.6.3 ST (conector recto/conector de fibra óptica de bayoneta)
Normas de conector de fibra óptica:CECC 86120 e IEC 61754-2 para modo único y multimodo (PC).
Diámetro de la férula:2.5 mm (metal/cerámica)
Pérdida de inserción:Mm {{0}}. 2db / sm 0.15db
Ciclos de apareamiento:Aproximadamente 1, 000 - 2, 000 tiempos
Mecanismo de bloqueo:Dispositivo de protección anti-Misconexión con mecanismo de bloqueo de rotación de tornillo
Variantes:Variantes Multimode/POF/Single Mode Típicamente UPC
Aplicaciones:Redes LAN / WAN
Número de férulas:Férula simple
Tendencias de uso:Cada vez más adoptado en todo el mundo debido a su mecanismo de bloqueo confiable y compatibilidad con varios sistemas
1.6.4 conectores E2000/E2000PS
Normas de conector de fibra óptica:IEC 61754-15 y CECC 86275
Diámetro de la férula:2.5 mm (cerámica/metal)
Pérdida de inserción:Mm {{0}}. 15db / sm 0.2db
Ciclos de apareamiento:Aproximadamente 1, 000 veces
Mecanismo de bloqueo:Empujar/tirar
Variantes:PC multimodo/en modo único y APC
Aplicaciones:Redes LAN / WAN
Número de férulas:Férula simple
Tendencias de uso:Comúnmente utilizado en Alemania
1.6.5 LC (conector Lucent / conector local)
Emplea la tecnología de embalaje compacta "Factor de forma pequeña" (SFF), que la marca como un conector de próxima generación. Diseñado con miniaturización, mejora la densidad de los conectores de fibra óptica dentro de los marcos de distribución de fibra.
Normas de conector de fibra óptica: IEC 61754-20 Estándar de fibra óptica, TIA 604-10- a
Diámetro de la férula de cerámica/metal: 1.25 mm
Pérdida de inserción: mm: {{0}}. 2db / sm: 0.12db
Número de ciclos de apareamiento: alrededor de 500 a 1000 ciclos
Mecanismo de bloqueo: Mecanismo de bloqueo de empuje/extracción
Versiones: PC de modo múltiple/en modo único y APC
Aplicaciones: LAN, WAN
Número de férulas: férula única
Ampliamente utilizado en varias industrias en todo el mundo
Normas de conector de fibra óptica: IEC 61754-20 Estándar de fibra óptica, TIA 604-10- a
Diámetro de la férula de cerámica/metal: 1.25 mm
Pérdida de inserción: mm: {{0}}. 2db / sm: 0.12db
Número de ciclos de apareamiento: alrededor de 500 a 1000 ciclos
Mecanismo de bloqueo: Mecanismo de bloqueo de empuje/extracción
Versiones: PC de modo múltiple/en modo único y APC
Aplicaciones: LAN, WAN
Número de férulas: férula única
Ampliamente utilizado en varias industrias en todo el mundo
1.6.6 conector de mu (acoplamiento de la unidad en miniatura)
Emplea la tecnología de embalaje compacta "Factor de forma pequeña" (SFF), que la marca como un conector de próxima generación. Desarrollado por NTT como el conector de fibra único más pequeño basado en el diseño de tipo SC, permite la instalación de alta densidad de conectores de fibra óptica dentro de los marcos de distribución de fibras.
Diámetro de la férula: cerámica de 1.25 mm
Normas de conector de fibra óptica: IEC 61754-6 Estándar de fibra óptica
Pérdida de inserción: mm: {{0}}. 15db / sm: 0.2db
Número de ciclos de apareamiento: alrededor de 500 a 1000 ciclos
Mecanismo de bloqueo: Mecanismo de bloqueo de empuje/extracción
Versiones: PC de modo múltiple/en modo único y APC
Aplicaciones: LAN
Número de férulas: férula única
Utilizado principalmente en Japón pero menos común internacionalmente
Diámetro de la férula: cerámica de 1.25 mm
Normas de conector de fibra óptica: IEC 61754-6 Estándar de fibra óptica
Pérdida de inserción: mm: {{0}}. 15db / sm: 0.2db
Número de ciclos de apareamiento: alrededor de 500 a 1000 ciclos
Mecanismo de bloqueo: Mecanismo de bloqueo de empuje/extracción
Versiones: PC de modo múltiple/en modo único y APC
Aplicaciones: LAN
Número de férulas: férula única
Utilizado principalmente en Japón pero menos común internacionalmente
1.6.7 conector MTRJ (junta de transmisión múltiple)
El nombre MT-RJ proviene de combinar características de los conectores de estilo MT y estilo RJ. Una característica clave de MT-RJ es su capacidad para conectar dos fibras ópticas; En otras palabras, dos fibras ópticas están contenidas dentro de un conector de fibra óptica MT-RJ. Además, MT-RJ se divide en cables de parche masculinos y cables de parche femeninos, donde los cables de parche masculinos se distinguen al tener dos pines en cada extremo del conector.
Normas de conector de fibra óptica: ANSI/TIA/EIA -604-12, ISO/IEC 11801, ANSI/TIA/EIA - 568- B Normas de fibra óptica
Diámetro de la férula: plástico de 1.25 mm
Pérdida de inserción: mm: {{0}}. 2db / sm: 0.4db
Número de ciclos de apareamiento: alrededor de 500 ciclos
Mecanismo de bloqueo: sistema de bloqueo de RJ plug-and-play
Versiones: modo múltiple/en modo único
Aplicaciones: LAN
Número de férulas: férulas duales (en comparación con las férulas individuales utilizadas en otros conectores)
Comúnmente utilizado en Europa
Normas de conector de fibra óptica: ANSI/TIA/EIA -604-12, ISO/IEC 11801, ANSI/TIA/EIA - 568- B Normas de fibra óptica
Diámetro de la férula: plástico de 1.25 mm
Pérdida de inserción: mm: {{0}}. 2db / sm: 0.4db
Número de ciclos de apareamiento: alrededor de 500 ciclos
Mecanismo de bloqueo: sistema de bloqueo de RJ plug-and-play
Versiones: modo múltiple/en modo único
Aplicaciones: LAN
Número de férulas: férulas duales (en comparación con las férulas individuales utilizadas en otros conectores)
Comúnmente utilizado en Europa

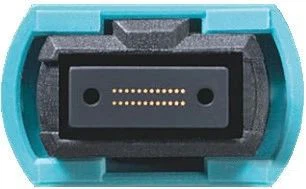

Conector 1.6.8 MPO (múltiple empuje)
Más pequeño que el conector SC, el MPO presenta pines y agujeros de guía MT precisos que aseguran una mayor precisión de alineación para las fibras ópticas. Es ideal para entornos de alta densidad, como centros de datos, instalaciones de fibra a la construcción, divisores ópticos y conexiones dentro de equipos de transceptor óptico como 40 g/100g/QSFP+ dispositivos.
Normas de conector de fibra óptica: IEC -61754-7 estándar de fibra óptica, yd/t 1272. 5-2009, eia/tia -604-5 (focis 5)
Pérdida de inserción: mm: {{0}}. 2db / sm: 0.25db
Número de ciclos de apareamiento: alrededor de 500 ciclos
Mecanismo de bloqueo: Mecanismo de bloqueo de empuje/extracción
Versiones: modo múltiple/en modo único
Aplicaciones: CATV, LAN, WAN
Número de férulas: las opciones de múltiples férulas incluyen configuraciones con 4 núcleos, 8 núcleos, 12 núcleos o 24 núcleos; el más común es la configuración del núcleo 12-
Cada vez más adoptado en todo el mundo
Normas de conector de fibra óptica: IEC -61754-7 estándar de fibra óptica, yd/t 1272. 5-2009, eia/tia -604-5 (focis 5)
Pérdida de inserción: mm: {{0}}. 2db / sm: 0.25db
Número de ciclos de apareamiento: alrededor de 500 ciclos
Mecanismo de bloqueo: Mecanismo de bloqueo de empuje/extracción
Versiones: modo múltiple/en modo único
Aplicaciones: CATV, LAN, WAN
Número de férulas: las opciones de múltiples férulas incluyen configuraciones con 4 núcleos, 8 núcleos, 12 núcleos o 24 núcleos; el más común es la configuración del núcleo 12-
Cada vez más adoptado en todo el mundo
2. Clasifique los tipos de cordón de chorro de fibra óptica por estructura
Los cables de parche de fibra óptica también se pueden clasificar en función de la composición estructural en cables de cinta o cables agrupados:

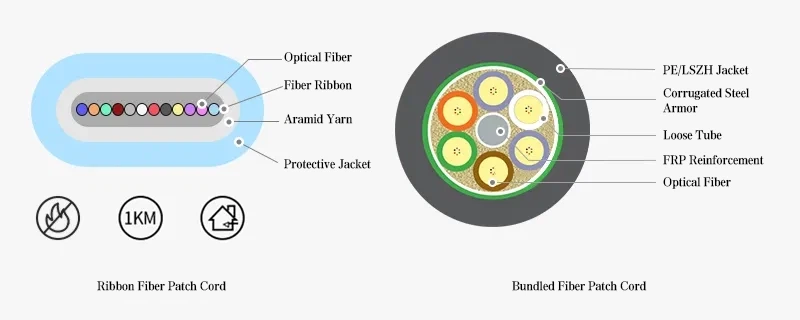

Cables de cinta: Los cables de la cinta consisten en cintas ópticas de forma plana que proporcionan una mayor densidad de fibra que mantiene más núcleos dentro de menos espacio al tiempo que reducen los costos de cableado significativamente.
Cables agrupados: Los cables agrupados generalmente usan estructuras de tubo sueltas de forma redonda hechas de 0. Tubos de búfer suelto de 9 mm o fibras sueltas utilizadas principalmente para soluciones de cableado integradas en interiores.
Ambos tipos satisfacen necesidades específicas basadas en entornos de instalación, pero siguen siendo opciones esenciales para lograr configuraciones de red eficientes en diversos contextos.
3. ClasificarTipos de cable de parche de fibra ópticapor entorno de aplicación
Basado en diferentes entornos de aplicación, los cables de los charcos de fibra óptica se pueden dividir en cables de fibra óptica convencional y cables de parche de fibra óptica reforzada. Los cables de fibra óptica convencionales son livianos y rentables, lo que los hace adecuados para la mayoría de los equipos de transmisión interior y configuraciones de cableado de alta densidad en los centros de datos. Como resultado, se usan ampliamente en aplicaciones cotidianas. Los cables de fibra óptica reforzada generalmente se emplean en entornos desafiantes al aire libre como túneles subterráneos e instalaciones de la estación base. Estos cables están diseñados para resistir las picaduras de roedores, el daño del agua y las altas temperaturas para evitar interrupciones en la comunicación normal. Para satisfacer las demandas de condiciones duras, se han desarrollado varios tipos de cables de fibra óptica reforzada en base a escenarios de uso específicos, como cables de fibra óptica blindada, cables de fibra óptica impermeable IP67 y cables remotos FTTA.
4. Clasificar tipos de cable de parche de fibra ópticapor tipo de vaina
PVC yLszhson materiales de vaina comúnmente utilizados para cables de parche de fibra óptica. Los cables de parche de fibra óptica con envío de PVC son flexibles y fáciles de instalar a temperaturas normales, lo que los hace ideales para aplicaciones interiores como configuraciones de cableado horizontal. En contraste, LSZH (Halógeno cero de humo bajo) Los cables de parche de fibra óptica contienen compuestos para retardantes de llama que no emiten humo tóxico cuando se queman. Estos a menudo se usan en espacios públicos mal ventilados, como sistemas de metro y túneles.
5. Clasificar tipos de cable de parche de fibra ópticapor recuento de núcleo de fibra
Los cables de parche de fibra óptica se pueden clasificar en tipos de simplex (un solo núcleo) y dúplex (dual-núcleo) en función del número de fibras ópticas que contienen. Como se ilustra en la Figura 2, los cables de parche de fibra óptica simple consisten en una fibra óptica y un conector, lo que permite que las señales viajen solo en una dirección, las señales pueden ir de A a B, pero no de regreso de B a A. Duplex Fiber Cords Cords contienen dos fibras ópticas y dos conectores, lo que permite el ejemplo de transmisión de señal bidirección de la señal, las señales pueden viajar desde A y también regresar de A. también de B y también regresar de B y también regresar desde B y también regresar de A. a A. a.
6. Clasificar tipos de cable de parche de fibra ópticapor modo de transmisión óptica
Basado en el modo de transmisión óptica, los cables de parche de fibra óptica se pueden clasificar en tipos de modo único y multimodo. Los cables de parche de fibra óptica de modo único transmiten luz en un solo modo con una dispersión modal mínima, lo que los hace adecuados para la comunicación a larga distancia. Los cables de fibra óptica multimodo transmiten la luz en múltiples modos simultáneamente; Sin embargo, la dispersión modal se vuelve significativa y empeora con el aumento de las distancias de transmisión. Por lo tanto, los cables de fibra óptica multimodo son más adecuados para la comunicación de corta distancia.
7. Clasificar tipos de cable de parche de fibra ópticapor tipo de pulido de conector
Los cables de parche de fibra óptica se pueden dividir en tipos de PC, UPC y APC basados en las técnicas de pulido aplicadas a sus conectores. Los conectores de PC utilizan métodos de pulido esférico y son de color negro; Los conectores APC cuentan con una técnica de pulido en ángulo de 8 grados y son verdes; Los conectores UPC mejoran la suavidad de la superficie basada en técnicas de pulido de PC y son de color azul. Estos tres métodos de pulido varían en estructura y rendimiento principalmente con respecto a la pérdida de inserción y la pérdida de retorno, con APC que actualmente es el tipo de pulido más utilizado.
8. Clasificar tipos de cable de parche de fibra ópticapor proceso de fabricación

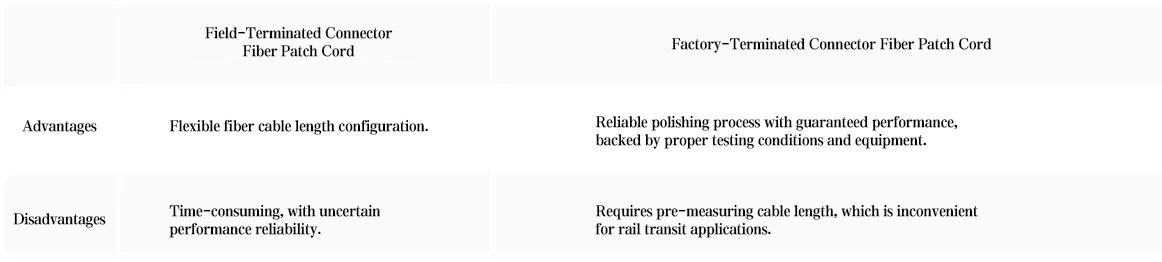

Los cables de parche de fibra óptica también se pueden clasificar por su proceso de fabricación específicamente si los conectores ópticos se terminan en el sitio o durante la producción de fábrica. Los tipos de conectores terminados en campo implican terminar el conector óptico durante la instalación de la red en el sitio, un proceso que requiere quitar la capa de búfer, la limpieza, el pulido, la unión, las pruebas, etc., lo que necesita herramientas extensas, así como habilidades avanzadas de terminación de los administradores de redes. Los tipos de conector terminados en fábrica (también conocidos como conectores ópticos prefirrados) se refieren a aquellos en los que se han terminado los conectores ópticos durante la producción de fábrica. Antes de seleccionar este tipo de cable, los usuarios deben identificar los tipos de interfaz del equipo en ambos extremos y medir las longitudes de enlace. Estos cables pre-terminados son favorecidos por su facilidad de instalación (plug-and-play), aceleridad y requisitos mínimos del usuario.
9. Resumen
Las redes actuales exigen cada vez más tasas de alta velocidad, configuraciones de alta densidad y características de alto rendimiento. Los cables ópticos prefirrados MTP/MPO se han vuelto particularmente populares en centros de datos de alta densidad de 40 g/100 g debido a estas necesidades en evolución. Mientras tanto, los cables ópticos de LC permanecen utilizados predominantemente para las redes empresariales y las configuraciones de cableado de la sala de servidores. Dada la amplia gama de cables ópticos disponibles en el entorno de la aplicación que los usuarios de materiales de composición de estructura deben seleccionar en función de sus necesidades de transmisión específicas.
