Diferentes tipos de conectores de fibra óptica

cuantos diferentestipos de conectores de fibra¿Sabes? Los conectores de fibra óptica son componentes pasivos universalmente compatibles.Conectores de fibra ópticadel mismo tipo generalmente se pueden usar indistintamente y varias veces, y la pérdida de señal adicional introducida suele ser inferior a 0,2 dB. Aquellos que no están familiarizados confibras ópticasPodríamos pensar erróneamente que los módulos GBIC y SFP utilizan el mismo tipo de conector de fibra óptica, lo cual es incorrecto. Los módulos SFP utilizan conectores de fibra óptica LC, mientras que los módulos GBIC utilizan conectores de fibra óptica SC. A continuación profundizamos en los detalles de diferentestipos de conectores de fibra ópticaque se encuentran comúnmente en las redes de comunicación y muestran algunos que se encuentran con menos frecuencia.

Los extremos de la fibra se clasifican en tipos PC, UPC y APC. PC y UPC tienen caras extremas esféricas paralelas a la superficie del cuerpo cerámico, mientras que APC presenta una cara extrema esférica en un ángulo de 8 grados con respecto a la superficie del cuerpo cerámico.

En escenarios cotidianos, las solicitudes de los clientes para PC/UPC/APCcordones de conexión de fibramuchas veces puede resultar confuso. En pocas palabras, los cables de conexión para PC se consideran de calidad de red-, mientras que los cables de conexión UPC/APC son de calidad de telecomunicaciones-. Sus diferencias radican en la artesanía del cabezal del conector y la pérdida del latiguillo.-Los latiguillos UPC/APC exhiben una mano de obra más fina y una menor pérdida.



PC significa Contacto Físico. Según los niveles de pérdida de retorno, los conectores se clasifican además en PC (contacto físico), SPC (contacto súper físico), UPC (contacto ultrafísico) y APC (contacto físico en ángulo). Según los estándares industriales, las pérdidas de retorno para PC, SPC y UPC se especifican como -35 dB, -40 dB y -50 dB respectivamente (la pérdida de retorno mide cuánta luz se refleja desde el extremo del conector; una pérdida de retorno más baja indica un mejor rendimiento; alternativamente, se indica como valores numéricos más altos si se ignora el signo negativo). En principio no se pueden mezclar distintos tipos de conectores; sin embargo, dado que PC, SPC y UPC tienen caras finales de fibra plana con diferencias solo en la calidad del pulido, mezclar estos tres tipos generalmente no causa daños físicos permanentes a los conectores.

APC es completamente diferente; su cara final está pulida en un ángulo de 8 grados para reducir la reflexión. Su pérdida de retorno estándar industrial es de -60 dB. Los conectores APC solo se pueden conectar con otros conectores APC. Debido a que los conectores APC difieren estructuralmente de los conectores de PC, conectarlos usando una placa de brida puede dañar las caras extremas de las fibras. El método adecuado para conectar APC a la PC implica utilizar una conversióncable de conexióndiseñado específicamente para este propósito. Además, cabe señalar que los conectores APC suelen ser verdes (mientras que las fibras amarillas indicanfibras monomodo-), y la inclinación del extremo de la fibra es visible a simple vista.

Los conectores de fibra óptica se pueden clasificar en varias categorías según diferentes criterios: por medio de transmisión (modo-monomodo vs.modo múltiple-), por estructura (FC, SC, ST, D4, DIN, Biconic, MU, LC, MT), por tipo de cara del extremo del pin (FC-PC/UPC o APC) o por número de núcleos (núcleo único- versus núcleo múltiple-).

Este tipo fue desarrollado por la Corporación NTT de Japón. Cuenta con un conector de forma cuadrada-estándar alojado en plástico de ingeniería duradero que resiste altas temperaturas y oxidación.



La interfaz óptica de los equipos de transmisión suele utilizar conectores tipo SC-. Las dimensiones del pasador y del manguito de acoplamiento son idénticas a las de los conectores tipo FC-. La cara del extremo del pasador suele estar pulida en estilo PC o APC.



Su mecanismo de sujeción implica un sistema de bloqueo push-pull que no requiere rotación durante la inserción o extracción. Este tipo de conector es económico, fácil de operar durante acciones plug-and-play, exhibe una baja fluctuación de pérdida de inserción en condiciones de presión y tiene una alta resistencia mecánica contra fuerzas de tensión durante entornos de uso como configuraciones de instalación que involucran conjuntos densos.

Comúnmente utilizado enmarcos de distribución ópticacon carcasas circulares y mecanismos de bloqueo de rosca-.

Los conectores tipo ST-dominan las conexiones Ethernet 10Base-F sobre enlaces de medios ópticos dentro de las redes-especialmente enpaneles de conexión ópticos-y los convertidores con frecuencia también dependen de conexiones de tipo ST-para operaciones internas.

El conector tipo LC- fue desarrollado por Bell Labs y utiliza un práctico mecanismo de cierre de conector modular similar a los enchufes estilo RJ-.

Las dimensiones de sus pines y manguitos son la mitad de las utilizadas en los conectores SC o FC estándar-miden solo 1,25 mm-lo que permite una mayor densidad enmarcos de distribución de fibra.

Actualmente dominamos las aplicaciones monomodo-de factor de forma pequeño a nivel mundial en todas las industrias que requieren precisión-marcos de escalamiento eficientes universalizan la versatilidad dinámica alinean caminos sólidos innovación sustentable consistente-impulsan implementaciones inteligentes interconectividad maximizada soluciones responsivas continuidad del crecimiento sin límites redefiniendo la excelencia operativa expandiendo las oportunidades adaptabilidad transformadora remodelando la evolución inteligente previsión incomparable optimizando la integración perfecta uniendo la conectividad futura aspiraciones visionarias acelerando el potencial ingenio ilimitado trascendiendo barreras-avances de vanguardia futuro-protege las aspiraciones de la humanidad potenciando la transformación de la próxima-generación plataformas revolucionadoras acceso equitativo arquitectura innovación holística alineación pionera prósperas posibilidades de colaboración excelencia adaptativa progreso reinventado.

Este tipo de conector fue desarrollado inicialmente por la japonesa NTT. FC significa Ferrule Connector, lo que indica su método de refuerzo exterior metálico, que utiliza una funda metálica. Generalmente se emplea en elODFlado. Los conectores metálicos son más duraderos y soportan un mayor número de ciclos de acoplamiento que los de plástico, y su método de fijación implica roscas. Originalmente, los conectores tipo FC-utilizaban casquillos cerámicos en la interfaz de acoplamiento.

Estos conectores tienen una estructura simple, fáciles de operar y sencillos de fabricar. Sin embargo, las caras de los extremos de la fibra óptica son sensibles al polvo y propensas a los reflejos de Fresnel, lo que dificulta mejorar las características de pérdida de retorno.

Posteriormente se realizaron mejoras a este tipo de conector mediante la adopción de casquillos con superficies de contacto esféricas (PC) manteniendo la estructura externa sin cambios. Esto mejoró significativamente el rendimiento de la pérdida de inserción y la pérdida de retorno.

MT-RJ se originó a partir del conector MT desarrollado por NTT, que presenta un mecanismo de pestillo similar a los conectores eléctricos LAN RJ-45. La alineación de las fibras se logra mediante pasadores guía ubicados a cada lado de la carcasa compacta. Para facilitar la conexión contransceptores ópticos, la cara del extremo de la fibra del conector está diseñada con fibras de doble-núcleo dispuestas con una separación de 0,75 mm. Se utiliza principalmente como conector de fibra óptica de próxima-generación de alta-densidad para transmisión de datos.

Estos conectores de fibra óptica de alta-densidad admiten más de dos fibras dentro de una sola carcasa de conector; en la actualidad, se utilizan comúnmente conectores MPO/MTP de 12 fibras.

Se aplican principalmente encentros de datospara terminadocable de fibraConexiones y soporte de canales ópticos de 40G (12 fibras) y 100G (24 fibras). Los conectores MPO/MTP no están diseñados para-terminación en el sitio; Si bien algunos fabricantes han introducido procesos para el ensamblaje en campo, estos no son prácticos para una implementación generalizada. El conector MTP es una versión mejorada del conector MPO con mejor rendimiento de transmisión, menor pérdida y mayor precisión.

Este tipo de interfaz de fibra óptica fue desarrollada por Siemens para equipos Ethernet industriales. Su apariencia es muy similar a los conectores tipo ST-y utiliza el mismo mecanismo de bloqueo; sin embargo, su férula de cerámica es ligeramente más corta que la férula utilizada en los conectores tipo ST-.

Generalmente se aplica en dispositivos de red Ethernet industrial comointerruptores industrialeso microcontroladores (comunes en equipos industriales-fabricados en Alemania).

Este conector fue desarrollado en Alemania y presenta casquillos y manguitos de acoplamiento con dimensiones estructurales idénticas a las de los conectores tipo FC-pero utiliza caras extremas pulidas de PC-. En comparación con los conectores tipo FC-, su estructura es más compleja ya que incorpora resortes internos en sus componentes metálicos para controlar la presión y evitar daños en la cara del extremo debido a una presión excesiva de inserción. Además, este conector cuenta con una mayor precisión mecánica, lo que resulta en valores de pérdida de inserción más bajos.

FDDI se utiliza principalmente en sistemas de fibra dúplex que cumplen con los estándares de red troncal FDDI y las especificaciones de bus token IEEE802.4 bajo los protocolos ANSI X3T9.5 FDDI PMD.

El conector MU (acoplamiento de unidad miniatura) se basa en el conector tipo SC- ampliamente utilizado, pero fue desarrollado por NTT como el conector de fibra óptica de un solo-núcleo más pequeño del mundo. Emplea un casquillo de 1,25 mm de diámetro con mecanismos de autorretención, lo que permite configuraciones de montaje de alta-densidad. Utilizando casquillos de 1,25 mm de diámetro de MU, NTT ha creado una serie de conectores MU que incluyen conectores tipo enchufe-para conexiones de cables de fibra (serie MU-A), conectores de plano posterior con mecanismos de autorretención-(serie MU-B) y enchufes simplificados para conectar módulos LD/PD con enchufes (serie MU-SR). A medida que las redes ópticas avancen rápidamente hacia mayores anchos de banda y capacidades junto con la adopción generalizada de la tecnología DWDM, la demanda de conectores tipo MU-crecerá rápidamente.

El producto más representativo entre estos conectores de fibra óptica fue desarrollado por Bell Labs en Estados Unidos. Consta de dos tapones cilíndricos moldeados en forma de cono truncado en sus puntas, que se unen mediante un conjunto interno de manguito de plástico de doble -cono.

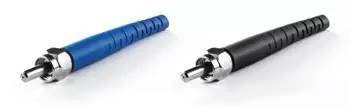

Los conectores SMA se utilizan en aplicaciones especializadas dentro de sistemas de comunicación de fibra óptica, como equipos de prueba, redes de datos, instrumentos militares y dispositivos médicos. Los conectores SMA suelen utilizar uno de dos materiales de férula: cerámica o metal.

Los conectores tipo D4-son diseños más antiguos que cuentan con anillos de alineación y resortes de control de presión para evitar daños causados ​​por una presión de inserción excesiva en las caras de los extremos, lo que reduce significativamente las pérdidas.-Su casquillo tiene un diámetro de 2 mm. El cuerpo del conector D4 estilo engarzado-está hecho de material de latón niquelado con manguitos finales disponibles en múltiples opciones de color.

El conector de fibra óptica E2000 adopta un mecanismo de bloqueo push-pull para una fácil instalación; su carcasa está hecha de plásticos de ingeniería, lo que la hace ideal para instalaciones densas, particularmente con fibras monomodo-; También cuenta con cubiertas antipolvo integradas.

OPTI-JACK es un conector de fibra óptica SFF (factor de forma pequeño) utilizado inicialmente en aplicaciones de redes ópticas de escritorio.

El conector de fibra óptica VF-45-también conocido como SG (según TIA/EIA-604-7), fue introducido por 3M a finales de los años 1990; no requiere casquillos para conexiones de señales ópticas, que se utilizan con frecuencia en sistemas de acceso a redes ópticas.

LX5 es un conector óptico SFF robusto diseñado específicamente para satisfacer las necesidades operativas de la industria de la televisión por cable.

Al etiquetar marcas de conexión flexible como "FC/PC" o "SC/PC", sus significados son los siguientes:
El segmento que precede a "/" indica el tipo de modelo de conector utilizado en el pigtail ("SC" indica una conexión pigtail estilo SC-).
El segmento que sigue a "/" especifica la-tecnología de procesamiento de la cara final-el método de pulido utilizado ("PC" significa pulido por contacto físico-la técnica más común).
