Cómo elegir un cable HDMI: 13 puntos clave

En este artículo, nos centraremos principalmente en los 13 puntos clave a considerar en cómo elegir un cable HDMI.





La adopción generalizada de los cables HDMI los ha convertido en un elemento básico en muchos hogares. Sin embargo, con la abundancia de marcas de cable HDMI en el mercado, muchos usuarios se encuentran inciertos sobre cómo elegir un cable HDMI.

Como una conexión vital entre los dispositivos de reproducción y los dispositivos de visualización, la calidad de un cable HDMI afecta directamente el rendimiento de televisores, proyectores o monitores.

Un cable HDMI de alta calidad puede crear un "canal de transmisión de alta velocidad" entre los dispositivos de entrada y visualización, asegurando la transmisión de datos sin interferencias y mejorando significativamente la experiencia audiovisual del usuario. Por otro lado, los cables HDMI de baja calidad a menudo conducen a problemas como el fantasma de imagen, la distorsión del color, los efectos de las ondas de agua o la incapacidad para detectar automáticamente la configuración de visualización. Los cables inferiores se fabrican con frecuencia con solo 13- pin o 15- núcleos de pines y pueden carecer de capas de blindaje esenciales, que comprometen en gran medida la calidad de la señal y pueden provocar parpadeantes, nieve estática, pantallas negras, colores no saturados o una calidad de audio pobre. Además, los cables mal construidos pueden sufrir problemas eléctricos, como un contacto deficiente o cortocircuitos en sus conectores.

Para las instalaciones en la pared de larga distancia de cables HDMI en particular, la calidad de calidad inferior puede afectar severamente la transmisión de la señal. El uso de un cable HDMI de baja calidad en estos casos puede provocar un arrepentimiento significativo. Es por eso que hoy aprenderemos cómo elegir un cable HDMI.



Desde nuestra discusión anterior sobre cables HDMI, está claro que fabricarlos es una nave de alto nivel que requiere equipos avanzados y dominio de las tecnologías centrales junto con procesos sofisticados para ofrecer productos de alta calidad. Por lo tanto, es aconsejable verificar si la compañía invierte en personal calificado y equipos avanzados. Solo los fabricantes con profesionales altamente calificados y tecnología de vanguardia pueden garantizar un rendimiento técnico confiable y una amplia experiencia en producción.

Los fabricantes acreditados de cables HDMI de alta definición generalmente tienen líneas de producción independientes equipadas con maquinaria completa de cable, herramientas de soldadura, instrumentos de prueba y más. También tienden a establecer equipos dedicados de desarrollo de productos capaces de actividades eficientes de I + D, así como capacidades de producción de productos semi-terminados y terminados.



Según los estándares internacionales establecidos por HDMI LA (administrador de licencias), solo las compañías reconocidas como miembros por la Asociación están autorizadas a imprimir el logotipo de HDMI en sus productos y producir\/vender cables HDMI. La certificación significa que la tecnología de una empresa cumple con los estándares globales establecidos por la asociación. Por lo tanto, al comprar un cable HDMI, ¡es esencial seleccionar uno de un fabricante certificado!



Los cables que se adhieren a versiones idénticas del protocolo HDMI pueden exhibir un rendimiento de transmisión variable según sus materiales centrales.



Los cables HDMI de núcleo de cobre estándar pueden sincronizar eficientemente las señales de audio y video al tiempo que ofrecen asequibilidad y buena relación calidad-precio. Sin embargo, son propensos a señalar la pérdida durante las transmisiones de larga distancia debido a la atenuación, una razón por la cual algunos usuarios evitan las opciones regulares de cobre.

Los materiales de núcleo interno comunes para los cables HDMI incluyen:

Cobre sin oxígeno (OFC): Material de alta pureza utilizado en productos que cumplen estándar para un rendimiento superior.

Cobre reciclado: Contenido de cobre más bajo que conduce a una eficiencia reducida.

Acero cubierto de cobre (CCS): Una alternativa más barata con conductividad comprometida en comparación con los núcleos de cobre puro.

Hierro cubierto de cobre (CCI): Una opción aún menos eficiente que se encuentra comúnmente en productos no conformes.

Los productos no conformes a menudo utilizan alternativas más baratas como CCS o CCI núcleos cuyo rendimiento no alcanzan los núcleos de OFC, a veces, incluso no cumpliendo con los requisitos mínimos para pantallas modernas de alta definición.

Para una mejor resistencia y conductividad de la oxidación que la oferta estándar de los núcleos de cobre, el cobre sin oxígeno plateado o los núcleos de cobre sin oxígeno chapado en oxígeno son excelentes opciones. Estas opciones protegen efectivamente contra la interferencia al tiempo que mejoran el rendimiento de la transmisión de la señal y se han vuelto populares en los mercados convencionales.

Sin embargo, para un rendimiento óptimo a largas distancias, los cables HDMI de fibra óptica se destacan debido a su diseño híbrido que se combinafibras ópticascon cables de cobre internamente. Los datos viaja a través de la luz dentro de los núcleos de fibra óptica en lugar de los problemas de interferencia electromagnética que eliminan la corriente eléctrica al tiempo que resuelven los desafíos de pérdida de señal asociados con las configuraciones tradicionales de cobre. Sin embargo, los cables HDMI de fibra óptica son significativamente más caros, a menudo más caras, más caros que los convencionales.

Los cables HDMI que cumplen con el estándar de alto rendimiento cuentan con pines 19+1} para un total de 20 conductores que cumplen con las especificaciones de asociación. Las versiones no estándar a menudo cortan esquinas al reducir los cables de tierra configurados típicamente como 13+1 o 15+1 en su lugar.

La mayoría de los cables no estándar en el mercado actual carecen de cuatro cables de blindaje junto con dos líneas funcionales en comparación con los modelos de especificación completa, el rendimiento de transmisión de señal notablemente reducido a la señal.

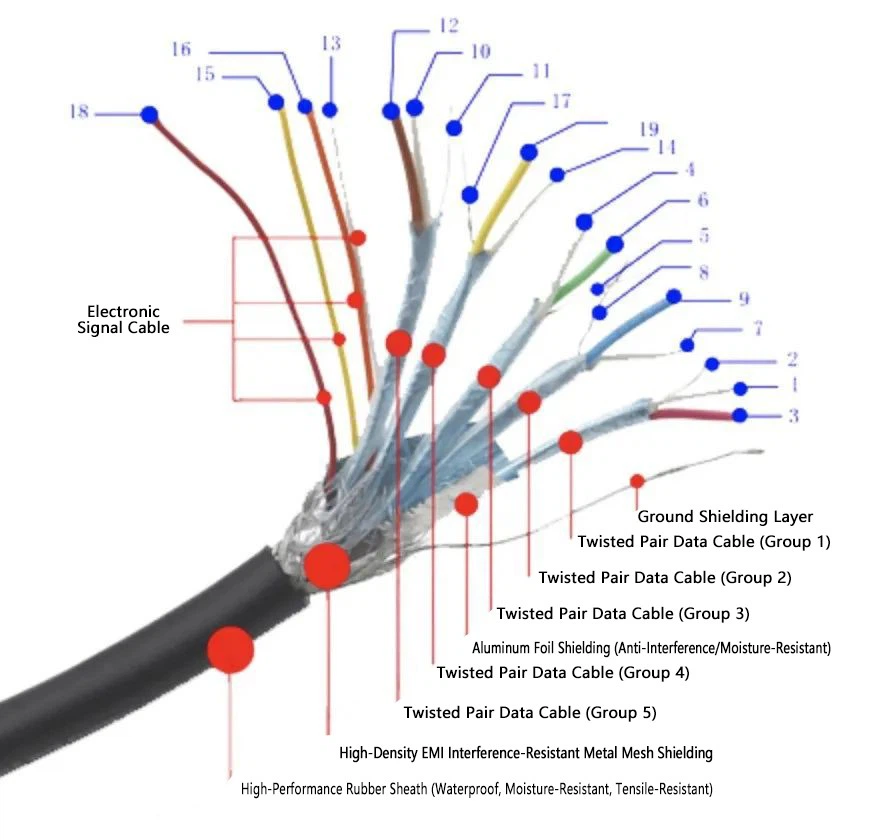

Un cable HDMI está estructurado internamente con 19 núcleos funcionales individuales que incluyen cuatro pares (ocho cables en total) dedicado para la señalización diferencial de datos TMDS más conductores adicionales asignados para señales de reloj\/señales de control CEC\/fuentes de alimentación\/cables de base-HDMI aseguran que las transmisiones de audio de audio de alta definición estable a través de los diseños precisos.

¡Comprender estas construcciones y funciones internas ayuda a los consumidores a elegir modelos que maximicen su experiencia multimedia!



El rendimiento de la transmisión de los cables HDMI está estrechamente relacionado con su capa de blindaje. El propósito de la capa de blindaje es evitar la interferencia de la señal entre los entornos internos y externos del cable, asegurando así la transmisión clara de audio y video. La efectividad de la capa de blindaje depende de la densidad de cobertura de su material de protección, cuanto mayor sea la densidad, mejor será el efecto de blindaje. En general, los cables HDMI cuentan con una capa trenzada de metal con una tasa de cobertura del 85% y una capa de aluminio de aluminio con 100% de cobertura. Para los cables HDMI de grado estándar, además de una chaqueta externa de PVC, el núcleo interno generalmente incluye 2–3 capas de blindaje como papel de aluminio, trenza de metal y un cable molido hecho de cobre puro o cobre con estateado. Los cables HDMI de alta calidad pueden incorporar capas de blindaje adicionales y materiales de refuerzo de tracción para mejorar la durabilidad y reducir el desgaste causado por la flexión, el estiramiento o la compresión.

Tener más capas no necesariamente da como resultado un mejor rendimiento de blindaje; Los materiales de baja calidad con mala eficiencia de blindaje hacen que las capas adicionales sean ineficaces.

Los cables HDMI de bajo costo y de calidad inferior a menudo usan cobre desnudo, aluminio cubierto de cobre (CCA) o cables de aluminio para capas de blindaje, que son menos efectivas que los cables de cobre estateados.

El trenzado de malla de nylon es principalmente para fines estéticos y no contribuye al blindaje de señal.

Los cables HDMI con anillos magnéticos no son inherentemente superiores; Los anillos magnéticos funcionan para filtrar el ruido como la interferencia electromagnética de los dispositivos cercanos y reducen la interferencia de la señal, pero generalmente solo se necesitan cuando la capacidad anti-interferencia intrínseca del cable es débil.



Una chaqueta exterior HDMI de alta calidad es muy robusta; Es imposible destrozarlo a mano, necesitará tijeras o alicates. En contraste, las chaquetas de PVC hechas de materiales reciclados se pueden desgarrar fácilmente a mano con una fuerza mínima. Debajo de la primera capa de PVC se encuentra una capa de blindaje de magnesio de aluminio densa y duradera que también requiere herramientas para atravesar; Debajo de esto es típicamente una capa de aluminio de aluminio como el tercer escudo.

Los cables HDMI de alta calidad comúnmente usan dos tipos de materiales de la chaqueta exterior: trenzado de PVC y nylon.

Chaqueta exterior de PVC: la clave para la resistencia al desgaste y la durabilidad
Las chaquetas externas de PVC están hechas de materiales amorfos que exhiben una excelente resistencia a la oxidación, ácidos fuertes y reacciones de reducción. Los cables HDMI con chaquetas de PVC son resistentes al desgaste, estiramiento y envejecimiento, ofreciendo una excelente resistencia y estabilidad. Ya sea para uso diario o conexiones extendidas, las chaquetas de PVC proporcionan protección confiable.

Chaqueta exterior trenzada de nylon: una opción para una dureza mejorada y resistencia a la tracción
Los cables HDMI premium a menudo presentan chaquetas exteriores trenzadas de nylon que protegen los componentes internos al tiempo que mejoran el rendimiento general. Los cables trenzados con nylon son menos propensos a enredar, tienen una textura más densa, resistencia a la abrasión superior y permanecen duraderos sin deshilacharse incluso después del uso prolongado.



Al comprar cables HDMI, puede encontrar referencias a medidores de alambre como 26awg o 24awg en descripciones de productos, o incluso impresas directamente enchaquetas-pero ¿Sabes qué significa AWG? (Calibre de alambre americano). No solo se limitan a los cables HDMI, los parámetros de AWG también se pueden encontrar en otro video ocableado de redsistemas.

Awgsignifica "American Wire Gauge", un estándar establecido en los EE. UU., Que especifica los grados y diámetros de los conductores dentro de los núcleos de cable HDMI. También conocido como estándares de calibre Brown & Sharpe, los números de AWG (por ejemplo, 24awg o 26awg) indican cuántas etapas de dibujo se requerían antes de lograr el diámetro final, cuanto mayor es el número, más delgado es el diámetro del conductor.

¡Esta relación inversa significa que los cables más gruesos tienen una mejor resistencia física y menores principios básicos de resistencia eléctrica que podría recordar de la física de la escuela intermedia!

Los cables más gruesos pueden transportar corrientes más altas con resistencia reducida, pero requieren más cobre durante la fabricación, lo que resulta en cables más pesados ​​que son más difíciles de instalar y más caros.

El desafío de diseño es equilibrar a los conductores más delgados (para reducir los costos y simplificar la instalación) con el mantenimiento de la capacidad suficiente a los niveles de voltaje y frecuencia requeridos.



El grosor del núcleo del cable afecta significativamente el rendimiento de la transmisión en cables HDMI. Los estándares de calibre de alambre de corriente para núcleos HDMI varían de 24 a 30awg; Los números más pequeños indican núcleos más gruesos con áreas transversales más grandes que proporcionan una menor resistencia, menos pérdida de señal y distancias de transmisión más largas.

Mientras que los valores de AWG más pequeños producen un rendimiento superior, los cables demasiado gruesos pueden complicar la instalación.

Para las distancias de transmisión entre 1–10 metros, los cables HDMI de 28 a 30awg son suficientes porque son livianos y más fáciles de instalar. Sin embargo, para distancias más largas que requieren una transmisión de señal más estable, considere usar cables 24–26AWG o aquellos equipados con chips de amplificación de señal.



Al elegir un cable HDMI, considere la versión de la interfaz HDMI. En muchos dispositivos de visualización, puede ver etiquetas como HDMI 2. 0 o HDMI 2.1 en sus interfaces. Técnicamente, los cables HDMI no tienen versiones asignadas; Estas etiquetas realmente se refieren a la clasificación de la versión de interfaz HDMI del dispositivo. En nuestros artículos anteriores, discutimos todas las versiones de interfaz HDMI de HDMI 1.1 a HDMI 2.1 y destacamos las distinciones entre cada versión.

Actualmente, las versiones primarias de la interfaz HDMI disponible en el mercado son 1.4, 2. 0 y 2. 1- cada uno que admite niveles variables de protocolos de transmisión y resoluciones de video. Las versiones más altas permiten un mejor rendimiento de audio visual y son compatibles con versiones más altas con versiones más bajas.

Por ejemplo, si usa un cable HDMI etiquetado como la versión 1.4 con un TV o un dispositivo de pantalla que admite la versión 2. 0 o 2.1, la señal de video transmitida solo se adhiere al ancho de banda y la resolución compatible con HDMI 1. {4-, lo que significa que no entrega una verdadera resolución 4K en 2160p y 60 frames por segundo para el video ultra-High-High-High-High-High-High.

En términos de ancho de banda y resolución de video:

HDMI 1.4: Admite hasta 4K a 30Hz con un ancho de banda de 10.2 Gbps;

HDMI 2. 0: Admite hasta 4K a 60Hz, junto con características como Video 3D y HDR estática, con un ancho de banda de 18 Gbps;

HDMI 2.1: The highest specification version currently available, offers a bandwidth of up to 48Gbps, supports resolutions up to 8K (four times the bandwidth required for ultra-HD at a resolution of 4K), allows output of up to 4K resolution at a refresh rate of 120Hz, and supports advanced features such as dynamic\/static HDR and various picture enhancements for smoother gaming experiences without ghosting or frame drops.

Los cables de mayor versión naturalmente tienen un costo más alto para la misma longitud debido a sus capacidades avanzadas.

Asegúrese de comprender estas diferencias entre las versiones HDMI antes de seleccionar una en función de su configuración específica y los requisitos del dispositivo.



Hay cinco tipos de interfaces HDMI: Tipo A (estándar), Tipo B (Dual-Link), Tipo C (Mini-HDMI), Tipo D (Micro-HDMI) y Tipo E (automotriz). Antes de comprar un cable HDMI, confirme el tipo de interfaz HDMI en su dispositivo de visualización para garantizar la compatibilidad.

Los tipos más comunes son:

Interfaz HDMI estándar (Tipo A): Aproximadamente 15 mm de ancho;

Interfaz Mini-HDMI (Tipo C): Aproximadamente 10.5 mm de ancho;

Interfaz Micro-HDMI (Tipo D): Aproximadamente 6 mm de ancho.

Cada tipo tiene un tamaño y un diseño físico distintos, lo que los hace no interquelables por naturaleza, así que asegúrese de verificar el tipo de interfaz específico de su dispositivo antes de comprar un cable HDMI.

Para los cables con conectores chapados en oro, más allá de su apariencia elegante, el enchapado de oro proporciona beneficios, como una mejor resistencia a la corrosión, conductividad superior, facilidad de soldadura, tolerancia a alta temperatura y mejoros de oro con resistencia al desgaste, generalmente superiores a los no planeados de plato ingrediente en el mercado (la mayoría cuentan con el plateado de oro de los 24 km). Sin embargo, si bien el enchapado de oro mejora la durabilidad externamente, lo que finalmente importa es el rendimiento de los pines internos dentro del conector que interactúan directamente con la interfaz de su dispositivo.

Estos pines generalmente están hechos de aleación de bronce de estaño debido a su alta elasticidad, excelente resistencia al desgaste y propiedades de resistencia a la corrosión. Los pines de alta calidad a menudo presentan tres capas: níquel sobre el bronce de estaño seguido de revestimiento de oro para una mayor durabilidad y rendimiento.

En cuanto a las carcasas del conector: mientras que el plástico se usa comúnmente en cables estándar, las opciones de gama alta utilizan carcasas de aluminio o aleación de zinc, que puede no afectar directamente la calidad de la señal pero ofrecer una estética mejorada y una mayor durabilidad bajo un uso frecuente en comparación con las alternativas de plástico.

Los cables HDMI de fibra óptica se están volviendo cada vez más comunes entre los fabricantes, ya que abordan varias deficiencias asociadas con los cables de larga distancia tradicionales a base de cobre: ​​admiten distancias de transmisión significativamente más largas sin una degradación de señal notable; Se pueden hacer mucho más delgados para una instalación más fácil; Proporcionan un rendimiento más estable en comparación con los cables frágiles a base de cobre.

Si bien los cables HDMI de fibra óptica son muy populares por estas razones, también vienen con inconvenientes, principalmente su costo debido a que requieren dos chips de conversión óptica-eléctrica en cada cable: un chip convierte señales eléctricas en señales ópticas en un extremo, mientras que otro los convierte en señales eléctricas en el otro extremo. Estas chips hacencables de fibra ópticaMás caras que las opciones tradicionales a menudo cuestan varios cientos de dólares por metro, pero su costo unitario promedio disminuye en distancias más largas.

Un aspecto crítico al usarcables de fibra ópticaes su naturaleza direccional debido a estos chips (con extremos de entrada\/salida designados). Asegúrese de instalarlos en la dirección correcta durante la configuración.

En cuanto a decidir cuándo son necesarios los cables de fibra óptica: las opciones a base de cobre son suficientes para la transmisión de señal HD estándar a distancias más cortas (hasta aproximadamente cinco metros). Sin embargo, al transmitir contenido ultra HD como4K@60Hzen distancias más largas superiores a diez metros,cables de fibra ópticase recomiendan para mantener una estabilidad superior en la entrega de señales de alta resolución a través de longitudes extendidas sin esfuerzo.

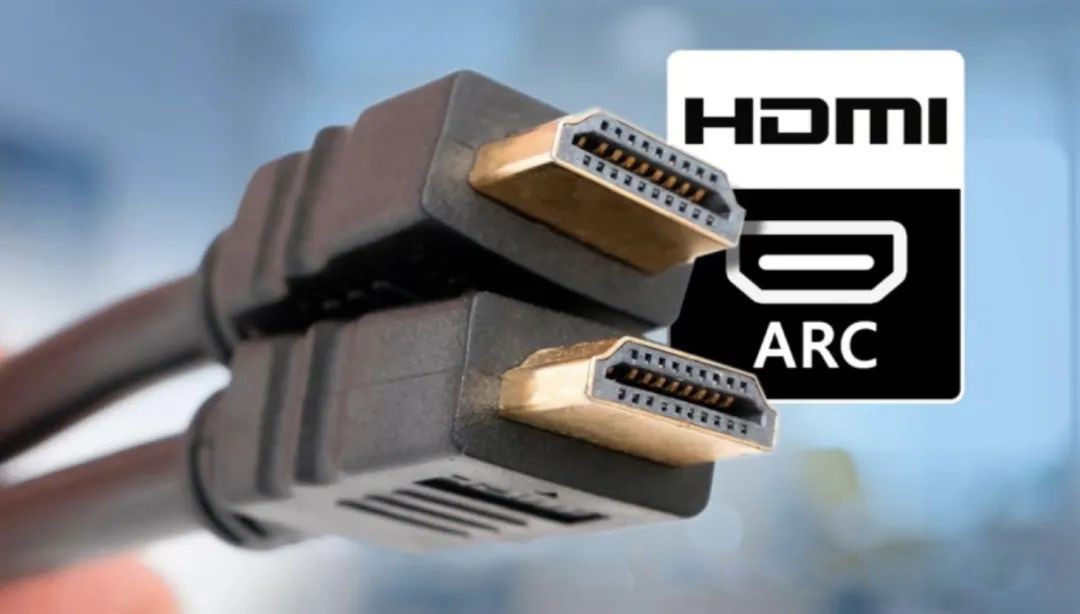

ARC y CEC son características críticas en los cables HDMI, pero no todos los cables HDMI los admiten. Al comprar, asegúrese de confirmar esto claramente. Algunos puertos HDMI pueden tener etiquetas que indican si admiten la funcionalidad de ARC.

ARC, o Audio Return Channel, es una característica introducida por el Foro HDMI en 2009 junto con el lanzamiento de HDMI versión 1.4. Su objetivo principal es transmitir señales de audio y establecer la interconectividad de audio entre un televisor y un sistema de sonido. Específicamente, si un puerto HDMI admite la funcionalidad de ARC, el TV puede transmitir señales de audio a través del cable HDMI a un amplificador u otro dispositivo de audio con capacidades de arco HDMI, lo que permite que el sistema de sonido se haga cargo de los altavoces incorporados del televisor.

En 2017, con la introducción de HDMI versión 2.1, la asociación HDMI agregó EARC (canal de retorno de audio mejorado), una versión actualizada de ARC.

La función CEC (Consumer Electronics Control) en HDMI permite a los usuarios controlar otros dispositivos habilitados para CEC conectados a través de HDMI. Por ejemplo, cuando un usuario inserta un disco en un reproductor de Blu-ray, el TV funciona automáticamente debido a recibir una señal CEC, y su canal de video cambia a la entrada conectada al reproductor. Del mismo modo, al apagar el televisor, una señal CEC notifica a los dispositivos conectados para ingresar al modo de espera también. Esto permite a los usuarios controlar todos los dispositivos conectados a HDMI con un solo control remoto, eliminando el inconveniente de hacer malabares con múltiples remotos para diferentes dispositivos. La función CEC ha sido compatible desde HDMI versión 1.3. Si no hay una indicación clara de si ARC y CEC son compatibles, debemos asegurarnos de que la versión cumpla o exceda los estándares requeridos para estas características y verifique su soporte con el fabricante.



Idealmente, se deben realizar pruebas de diagrama de ojos y mediciones de resistencia a CC para probar el rendimiento de un cable HDMI; Sin embargo, estos requieren osciloscopios caros y deben ser realizados por instituciones profesionales equipadas para tales pruebas.

Para los usuarios comunes, hay una manera más simple: verificar si un cable HDMI recién adquirido puede funcionar correctamente bajo sus especificaciones máximas reclamadas.

Entonces, ¿cómo haces esto? Necesita un dispositivo de origen capaz de admitir un ejemplo de ancho de banda de 48 Gbps, utilizando una interfaz HDMI 2.1 de Sony PS5 (que admite hasta 32 Gbps) o una serie Xbox X\/S (que admite hasta 40 Gbps). Alternativamente, puede usar tarjetas de gráficos NVIDIA GPU con una interfaz HDMI 2.1 capaz de emitir a 48 Gbps como fuente de prueba.

Conecte el cable HDMI probado de dicha fuente de salida a un televisor equipado con una interfaz HDMI 2.1 que admite el ancho de banda de 48 Gbps. Configurar configuraciones para la resolución 4K a una velocidad de cuadro de 120Hz con profundidad de color RGB a 12 bits por canal (12- bit). Si no hay problemas como pantallas negras, imágenes parpadeantes o artefactos de mosaico durante la operación en estas condiciones, entonces su prueba está completa.



A medida que el mercado HDMI se vuelve más diverso, los consumidores ahora enfrentan innumerables opciones al elegir cables, pero esta abundancia también conduce a la confusión sobre las especificaciones del producto o si los cables cumplen con los estándares oficiales. Para abordar estas preocupaciones:

HDMI ha introducido métodos de verificación en línea que permiten a los consumidores verificar los productos antes de comprarlos. Busque el código QR de verificación proporcionado por adoptantes y minoristas autorizados en sitios web de compras; Escanear en estos códigos QR lleva a los usuarios directamente a las páginas oficiales alojadas por hdmi.org. Aquí, pueden verificar detalles esenciales como el estado del adoptante, el estado de certificación del producto (p. Ej., Marca y modelo), y la conversación de certificación de cable, compran cables genuinos de alto rendimiento que satisfacen sus necesidades sin preocuparse por la autenticidad.

Para obtener autorización formal para productos:

Los solicitantes primero deben convertirse en miembros de la Asociación HDMI (oficialmente conocida como "adoptantes HDMI"). Posteriormente, presentan sus productos para su evaluación en un centro de prueba autorizado (ATC). Una vez aprobados a través de las pruebas, los fabricantes reciben autorización para mostrar logotipos de certificación en su identificación clara de los productos compatibles para los consumidores.





En resumen:
Se recomienda que los consumidores elijan solo los cables HDMI® Ultra de alta velocidad certificados oficialmente con logotipos de certificación adecuados en su embalaje. Esto ayuda a evitar confusiones o problemas potenciales con alternativas no verificadas al tiempo que garantiza el cumplimiento de los estándares de la industria para un rendimiento y confiabilidad óptimos.
