Pautas para el cableado estructurado
Jun 10, 2023
Dejar un mensaje
La tecnología y las telecomunicaciones son esenciales para casi todas las empresas, independientemente de su tamaño o industria. Una parte integral de la red de una empresa es su infraestructura de cableado, que une todo y determina su velocidad operativa. Los administradores de la red a menudo escuchan que su red está baja debido a los cables, y la investigación muestra que hasta el 70% de los problemas de la red son causados por sistemas de cable de baja calidad. La infraestructura de cableado insuficiente conduce a un rendimiento reducido, un mayor mantenimiento, redes poco confiables y disminución de la productividad. Teniendo en cuenta que la vida útil promedio de un sistema de cable es de solo 10 años, es crucial implementar el sistema de cable con precisión desde el principio y equiparlo con equipos de red confiables.
¿Hay una solución? Instalar un sistema de cableado estructurado lo ayudará a mantenerse a la vanguardia de todos los avances tecnológicos para que tenga la infraestructura adecuada para admitir tecnologías emergentes.
1. ¿Qué es un sistema de cableado estructurado?
No es un montón de cables desordenados (¡eso es demasiado común!). En cambio, es un sistema organizado y ordenado que sigue las regulaciones y estándares de cableado comercial, garantizando una mayor seguridad, seguridad, eficiencia y capacidades orientadas al futuro. Como su nombre indica, este enfoque de cableado "estructurado" proporciona un solo sistema de red de medios mixtos que puede manejar todo el tráfico de datos, como la voz, los datos y el video.

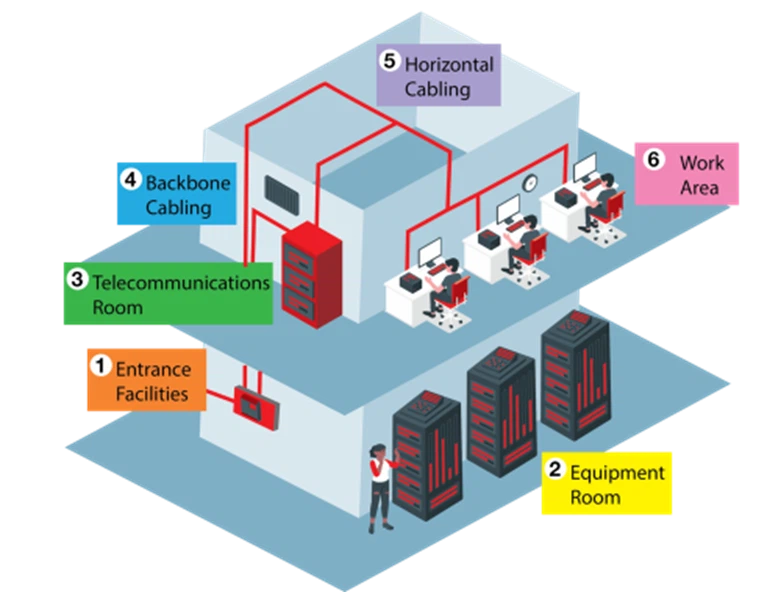

El cableado estructurado se puede dividir en varios componentes, con los más básicos que son cables, interruptores,paneles de parchey cables de columna vertebral, que luego se pueden combinar en un subsistema. Seis subsistemas constituyen una red de cableado estructurada completa:
Instalaciones de entrada: en un sistema de cableado estructurado, las instalaciones de entrada son los puntos físicos donde comienza el cableado de construcción y finaliza la compañía telefónica o el proveedor de servicios de Internet. En otras palabras, estos son los puntos en los que la instalación o la compañía premisa ahora es responsable del cableado.
Salas de equipos: las salas de equipos son habitaciones que albergan cualquier equipo o puntos de integración del sistema. Por lo general, encuentra interruptores y enrutadores para el cableado estructurado aquí.
Salas de telecomunicaciones: las salas de telecomunicaciones tienen puntos de terminación para el cableado de la columna vertebral y el cableado horizontal, incluido cables de fibra ópticao cables de parche.
Cableado de la red troncal: el cableado de la columna vertebral consiste en cables reales que se ejecutan en todo el sistema. Puede ser el cableado entre las condiciones cruzadas horizontales y las conectores cruzados intermedios o entre las conectiones cruzadas intermedias y las principales condiciones cruzadas.
Cableado horizontal: el cableado horizontal en un sistema de cableado estructurado conecta las salas de telecomunicaciones a las salidas o áreas de trabajo en las instalaciones. Por lo general, es el cableado que conecta las computadoras de oficina y evita la pérdida de datos.
Área de trabajo: El área de trabajo es donde se encuentran los dispositivos de usuario final. Es donde se conectan dispositivos como computadoras, teléfonos alojados o dispositivos habilitados para Wi-Fi enchufados en las salidas de pared en el área de trabajo.
2. ¿Por qué es importante un sistema de cableado estructurado?
Un sistema de cableado estructurado meticulosamente diseñado y perfectamente instalado proporciona la infraestructura de cableado que ofrece un rendimiento excepcional y le ofrece flexibilidad adicional para acomodar la movilidad, las adiciones y los cambios. Maximiza la disponibilidad del sistema y prueba la confiabilidad del sistema de cableado en el futuro.
La rentabilidad es una de las decisiones más rentables y oportunas que puede tomar para su negocio al tener un diseño integral y una instalación adecuada de la tecnología de sistemas de cableado estructurado. Permite que las acciones, adiciones y cambios de rutina sean más rápidas y más eficientes, con ventajas tangibles e intangibles. El aumento de la productividad, el despliegue más rápido de aplicaciones estratégicas de la empresa y las características y capacidades de solución de problemas más eficientes ayudarán a cualquier negocio a lograr un mayor éxito.
La adaptabilidad y la escalabilidad se consideran en la construcción de tecnología de sistema de cableado estructurado. Por lo general, tales sistemas pueden admitir un ancho de banda muy alto y preciso. Poder actualizar los requisitos de su sistema de telecomunicaciones sin revisiones importantes a su tecnología de cableado actual puede ahorrarle a su empresa una cantidad significativa de tiempo y dinero. Además, cuando su empresa supera la escala de su edificio actual, es mucho más fácil transferir la tecnología de su sistema de cableado y reinstalar su infraestructura de red que reubicar un complejo sistema de cableado antiguo.
El tiempo de inactividad reducido es difícil de identificar y resolver errores en un sistema de cableado desordenado. Además, es más probable que un sistema de cableado desorganizado cause confusión y errores durante el proceso de configuración inicial. Cuando surja la situación y sus líneas telefónicas fallan, la solución de problemas del hardware correcto tomará más tiempo si el personal necesita desenredar un montón de cables de red desordenados. Cuando la infraestructura es más fácil y rápida de reparar, sus sistemas de cableado de voz y datos serán más eficientes y confiables.
Los sistemas de cableado estructurado bien organizados son extremadamente sistemáticos y sin esfuerzo de usar, lo que los convierte en el método más eficiente para implementar en su espacio de trabajo. Los sistemas de cableado estructurados son fáciles de administrar y mantener, y también son una inversión inicial única que puede generar ganancias a su empresa en los próximos años.
Soporte para múltiples sistemas y aplicaciones: cableado estructurado de fibra óptica funciona en sinergia con otros sistemas y aplicaciones, creando un entorno empresarial ideal. Hoy en día, muchas empresas operan en múltiples ubicaciones, lo que puede complicar la realización de reuniones de negocios en tales entornos. Al adoptar un sistema de cableado estructurado en su organización, puede optimizar fácilmente la complejidad traída por diferentes ubicaciones. El sistema le proporciona un software VoIP que permite reuniones de negocios remotos.
Además del conocido software VoIP, los sistemas de cableado estructurado también admiten sistemas de cámara de seguridad. Con un sistema de cableado de vigilancia, puede monitorear varias actividades de su empresa desde cualquier lugar.
Inversión para el futuro: mientras que los sistemas de cableado convencionales atienden principalmente a las operaciones comerciales actuales, los sistemas de cableado estructurado de fibra óptica se centran en el futuro. Esta característica hace que los sistemas de cableado estructurado de fibra óptica se destaquen entre productos similares. Además, el sistema tiene un alto ancho de banda, lo que hace que sea más conveniente apoyar el crecimiento de su empresa.
Retener a los clientes existentes y adquirir continuamente nuevos clientes son preocupaciones para cada organización. La inversión en sistemas de cableado estructurado para datos y voz proporciona espacio para comunicación instantánea y continua con todos los consumidores. Con las perspectivas de ganar nuevos clientes y retener a los existentes, los sistemas de cableado estructurados son de hecho un proyecto para el futuro.
3. ¿Qué regulaciones y estándares hay para el cableado estructurado?
Con los años, el cableado ha sufrido muchos cambios. Hasta principios de la década de 1990, los sistemas de cableado eran típicamente patentados, específicos de proveedores y menos flexibles. Sin embargo, con el desarrollo de instalaciones de cableado, los sistemas patentados han dado paso a soluciones flexibles y abiertas que pueden ser utilizadas por varios proveedores y aplicaciones. Este cambio ha sido realizado por sistemas de cableado estructurado basados en estándares. Esta aceptación es impulsada no solo por los clientes sino también por organizaciones estándar internacionales, gracias a las colaboraciones entre muchos proveedores de telecomunicaciones y estas organizaciones.
ISO (Organización Internacional para la Estandarización): Esta es la principal organización estándar internacional para los sistemas de telecomunicaciones.
IEC (Comisión Electrotécnica Internacional): Esta es una organización que certifica el rendimiento eléctrico de los componentes. Junto con ISO, IEC ha desarrollado el estándar ISO/IEC 11801 (cableado genérico para las instalaciones del cliente).
CENELEC (Comité Europeo de Estandarización Electrotécnica): Cenelec ha desarrollado el estándar EN 50173, que se utiliza en ciertas regiones europeas. Esencialmente regionaliza el estándar ISO/IEC 11801.
AS/NZS (estándares australianos/de Nueva Zelanda): AS/NZS ha desarrollado un estándar similar llamado AS/NZS 3080.
CSA (Asociación de Normas Canadienses): CSA ha desarrollado CSA T529, un estándar similar a ISO/IEC 11801 ampliamente utilizado en Canadá.
3.1 ANSI/TIA -568. D Estándar de cableado
ANSI (American National Standards Institute) es una organización a la que otras organizaciones y organismos estándar informan y a través de la cual informan, incluida la TIA (Asociación de la Industria de Telecomunicaciones) y EIA (Electronic Industries Alliance).
TIA y ANSI desarrollan conjuntamente estándares de comunicación para locales comerciales, incluidos ANSI/TIA -568. D (estándar de cableado de telecomunicaciones de construcción comercial). Inicialmente lanzado como ANSI/TIA -568 En 1991, luego se lanzó como ANSI/TIA -568 A en 1995, seguido de 568b. Las actualizaciones más recientes son ANSI/TIA -568. C y la actual ANSI/TIA -568. D Conjunto estándar. Su propósito es planificar e instalar sistemas de cableado estructurados en edificios comerciales, especificando un sistema genérico de cableado de telecomunicaciones que admite entornos de múltiples proveedores múltiples. En otras palabras, proporciona una línea de base común para el diseño e instalación de cables de telecomunicaciones y hardware de conexión en edificios comerciales.
3.2 ISO/IEC 11801 Edición 2 Estándar
ISO/IEC 11801 se conoce como el estándar de cableado genérico para las instalaciones del cliente. Su propósito es proporcionar un estándar mundial para el diseño, la instalación y la gestión de los sistemas de telecomunicaciones en edificios comerciales. Todos los demás estándares que siguen se ajustan en función de ISO/IEC 11801 específicos para sus respectivas regiones.
4. ¿Por qué es importante la certificación y obtención de una garantía de año 25-?
La infraestructura de red confiable es directamente responsable de la productividad, la eficiencia del servicio y la expansión de las empresas modernas. Las líneas de telecomunicaciones de cobre y fibra óptica de cada red son componentes críticos que no deberían ser no probados. La certificación es la prueba más exhaustiva del cableado de red, lo que garantiza que el sistema de cableado cumpla con los estrictos estándares de rendimiento e instalación. Al certificar las redes con cable, se pueden reducir las fallas. Algunos beneficios incluyen:
Eliminación de materiales y procesos de calidad inferior.
La certificación de cable es más barata que las reparaciones.
Certificación y recertificación de cable a prueba de futuro La infraestructura.
El cableado no certificado es igual a capital varado.
Reducir los desechos es una buena política.
Los cables certificados son más valiosos que los cables no certificados. Siempre queremos obtener el máximo valor de nuestras inversiones. Al mirar el cobre yplantas de cable de fibra óptica, una de las mejores maneras de obtener más valor es garantizar que venga con una garantía de reemplazo a largo plazo directamente del fabricante del cable. Solo a través de pruebas de certificación de cables puede obtener una cobertura de garantía completa del fabricante. Si no puede demostrar el cumplimiento de los resultados de las pruebas de certificación, su cableado no estará completamente cubierto por las garantías de la mayoría de los fabricantes.
La obtención de una garantía del fabricante totalmente certificada debe verse como una póliza de seguro contra futuros cortes de energía causados por cualquier defecto de cableado físico. Una vez que se pone en producción una planta de cable, incluso una breve interrupción que dura solo unos minutos puede tener un impacto significativo en una organización desde el punto de vista operativo y de rentabilidad. Dependiendo del tipo y la duración de la interrupción, las empresas pueden perder cientos o miles de dólares en ingresos. Se ejecuta con cables de cobre y fibra óptica totalmente garantizados es una capa adicional de protección contra cortes de energía repente debido a la fabricación o instalación de cableado incorrecto.
La certificación y las garantías integrales para los cables de cobre y fibra óptica son beneficiosas no solo para los clientes finales sino también para los contratistas de instalación de cables. Los contratistas ya no están obligados a apoyar la calidad de su cableado. En cambio, tener una garantía respaldada por el fabricante elimina cualquier riesgo relacionado con defectos de cableado físico que los contratistas de instalación pueden encontrar en el futuro. Por lo tanto, si se descubren fallas en el cableado en el futuro, el costo de reemplazo será cubierto por el fabricante. Al final, tanto el cliente final como el contratista de cableado estructurado se beneficiarán. Es por eso que las pruebas de certificación adecuadas para garantías integrales son tan importantes.
Cobtel's 25- Garantía de año
La garantía del año 25-} de Cobtel ofrece a los destinatarios la seguridad de que el sistema de cableado Cobtel que instala entregará el rendimiento y la estabilidad necesarios para cumplir con sus requisitos de red a largo plazo. El programa ofrece una 25-} año de rendimiento del sistema basado en estándares y garantía de aplicaciones, aplicable a todos los enlaces de cable Cobtel certificados y registrados en un proyecto de instalación.
5. ¿Qué cubre la garantía 25-} año?
Normas: la garantía de año 25-} demostrará que el sistema de cableado cumple con los últimos estándares ISO y ANSI/TIA relevantes.
Productos: la garantía de año 25-CobteLos productos no tienen defectos.
Instalación: la garantía de año 25- verificará que el sistema de cableado haya sido instalado por instaladores Cobtel calificados.
Rendimiento: la garantía 25-} año garantizará que el sistema de cableado pueda funcionar durante al menos 25 años.
