El método de cableado de centro de datos de datos más detallado
May 13, 2023
Dejar un mensaje
Debido a los cambios de personal y los ajustes de la red en el trabajo diario, nuestros gabinetes de servidor pueden volverse extremadamente complicados con el tiempo. Colocar equipos, cables de energía de enrutamiento y administrar cables de red y comunicación en los gabinetes puede ser una tarea desafiante. Aumenta la dificultad de la gestión y también puede afectar la calidad de la red. Entonces, ¿cómo podemos organizar elgabinetes de servidorhacerlos ordenados?
1. Situación actual de la sala del servidor
Este proyecto se centra en el cableado caótico en el centro de datos de un cierto hospital de tumores, donde el equipo se apila temporalmente en todas partes, afecta severamente las operaciones comerciales normales y dificultan el mantenimiento regular. El objetivo es rectificar el cableado para lograr una sala de servidor ordenada y visualmente atractiva que sea fácil de mantener.
El siguiente es el estado actual de la sala del servidor:
Cableado caótico
¿Te gusta este tipo de cableado?
Cualquiera que pueda trabajar en un entorno de este tipo es realmente increíble.
Como se puede ver, es realmente desordenado, y no es de extrañar que haya problemas de red. Entonces, ¿cómo podemos hacer el cableado?
2. Principios de organización de los gabinetes
Para organizar los cables de red, los siguientes principios deben seguirse en función de la topología de la red y el equipo existente:
Los cables de alimentación y los cables de red deben separarse tanto como sea posible.
Coloque el equipo adecuadamente para evitar la compresión, la altura excesiva o la proximidad entre sí.
Si hay demasiados dispositivos en el gabinete, deben estar numerados para su identificación.
Indique la fuente de cada cable en la posición apropiada.
Utilice diferentes métodos de identificación para diferentes tipos de conexiones, como cables de red generales, cables cruzados y líneas dedicadas.
Organice los cables de red en función de los números de habitación en lugar de las personas.
En resumen, la clave es tener un diseño claro, secuenciación de cable organizada, etiquetado claro y facilidad de mantenimiento. El uso adecuado de las etiquetas es particularmente importante.
3. Pasos de organización del gabinete
3.1 Preparaciones
Primero, notifique a los usuarios que realicen el etiquetado de cable y la organización del gabinete sin afectar su trabajo normal.
Luego, según la topología de la red, el equipo existente, la cantidad de usuario, la agrupación de usuarios y otros factores, crean diagramas de enrutamiento de cables y posicionamiento de equipos dentro del gabinete.
A continuación, prepare los materiales necesarios:
Éternetcables de parche, cables de parche de fibra óptica, cables de alimentación, papel de etiqueta, bolígrafo marcador y corbatas de plástico.
3.2 Organización del gabinete
3.2.1 Instalación del gabinete:
Necesitamos realizar las siguientes tres tareas:
Primero, use los tornillos y tuercas provistos con el gabinete para asegurar los soportes de montaje firmemente.
En segundo lugar, incline el gabinete e instale las ruedas móviles.
Tercero, ajuste y agregue particiones en los soportes de montaje de acuerdo con las posiciones del equipo.
3.2.2 Organización de cable:
Agrupe los cables de red, con el número de grupos que generalmente son más pequeños o igual al número de paneles de gestión de cables en la parte posterior del gabinete. Ponte todos los cables de alimentación de los dispositivos e inserte sus enchufes a través del orificio de acceso al cable en la parte trasera, luego enruta a sus respectivos dispositivos utilizando paneles de administración de cables separados.
3.2.3 Asegurar el equipo:
Ajuste las particiones dentro del gabinete a una posición adecuada, permitiendo al administrador ver el estado de operación de todos los dispositivos sin abrir la puerta del gabinete. Además, agregue particiones adecuadamente en función del número y el tamaño de los dispositivos. Deja algunos huecos entre las particiones. Coloque todos los interruptores y enrutadores usados dentro del gabinete de acuerdo con el diagrama previamente dibujado.
3.2.4 etiquetando elCables de red:
Después de conectar todos los cables de red, es necesario etiquetar cada cable. Adjunte las etiquetas preparadas directamente a los cables y escriba información relevante (generalmente el número o propósito de la habitación) en ellas utilizando un bolígrafo. El etiquetado debe ser claro y fácil de entender. Diferenciar los cables de cruce de los cables regulares utilizando etiquetas instantáneas de diferentes colores. Si hay demasiados dispositivos, clasifíquelos y numere, y etiquete cada dispositivo en consecuencia.
3.3 Trabajo post-organización
3.3.1 Pruebas de red:
Después de confirmar que todo está en orden, encienda el equipo y realice pruebas de conectividad de red para garantizar el funcionamiento normal de los usuarios. Este es el paso más crucial.
3.3.2 Actualizaciones de documentos:
Actualice la documentación para la organización del gabinete. Vuelva a dibujar el diseño del equipo y los diagramas de conexión de cable. Incluya números de dispositivo y etiquetas de cables en los diagramas de referencia durante el mantenimiento. Es preferible incluir nombres de usuario en los diagramas e indicar la fecha y la persona responsable de la gestión del cable.
4. Técnicas de gestión de cables del gabinete
Un aspecto importante de la organización del gabinete es la gestión del cable del gabinete, y hay tres técnicas comunes de gestión de cables:
4.1 Diseño al estilo de la cascada
Este es un estilo de diseño de cableado relativamente anticuado que aún se puede ver a veces. Adopta la imagen artística de "Waterfall in Flower and Fruit Mountain", donde el par de cables retorcidos cuelga directamente de los módulos del panel de parche. Cuando se distribuye perfectamente, crea un hermoso efecto en capas (típicamente 24-48 pares por capa).
La ventaja de este estilo es ahorrar mano de obra en la gestión de cables, pero también tiene varias desventajas. Por ejemplo:
(1) Es fácil interrumpir el diseño al instalar equipos de red, e incluso puede causar dificultades para instalar adecuadamente el equipo de red.
(2) El peso de cada cable de par retorcido se convierte en tensión, ejerciendo fuerza en la parte posterior del módulo. Si el par de cables retorcidos no se agrupa antes del punto de terminación, esta tensión eventualmente puede separar el módulo de los cables después de meses o años, lo que lleva a la rotura del cable.
(3) Si es necesario volver a terminar un módulo en el panel de parche, el personal de mantenimiento solo puede funcionar dentro de la "cascada", a veces tiene que manejar docenas de cables de pares retorcidos. Además, debido a la falta de fuentes de luz desde ambas direcciones, puede ser difícil ver claramente durante la terminación.
4.2 Administración de cable inversa
La gestión de cable inversa implica organizar los cables en el gabinete después de completar la terminación de los módulos del panel de parche y pasar la fase de prueba. El método es enrutar los cables desde los módulos hacia el exterior del gabinete al tiempo que administra los cables dentro de la bandeja de cable.
La ventaja de este enfoque es que la administración de cables se realiza después de la prueba, por lo que no es necesario rehacer la administración de cable si un cable de par torcido específico falla la prueba. Sin embargo, la desventaja es que debido a los extremos fijos (panel entrante y de parche), inevitablemente habrá muchos cables desordenados en un lugar determinado dentro de la sala del servidor, generalmente en la parte inferior del gabinete.
La gestión de cables inversas generalmente se realiza manualmente, confiando en la inspección visual y el manejo manual.
La ventaja de la gestión inversa del cable es que se han completado las pruebas, eliminando las preocupaciones sobre la longitud de los cables detrás del gabinete. Sin embargo, la desventaja es que debido a los extremos fijos de los cables, habrá una cantidad significativa de cruce entre los cables. Lograr una organización ordenada es bastante desafiante, y siempre habrá una sección de cables de pares retorcidos dispersos entre los extremos fijos, a menudo ubicado debajo del piso elevado (para cables entrantes) o por encima del techo (para cables salientes).
4.3 Administración de cable de avance
La gestión de cables delantera implica organizar los cables antes de la terminación en el panel de parche. Comienza desde el punto de entrada de la sala del servidor y organiza sistemáticamente la sección Cables por sección hasta alcanzar los módulos en el panel de parche. La terminación y las pruebas se realizan después de la gestión de cables.
El objetivo de la gestión de cables delantero es crear paquetes de cables de pares retorcidos horizontales desde el punto de entrada de la sala de servidor (o área de red) a los gabinetes del panel de parche. Cada paquete corresponde a un panel de parche de puerto 16/24/32/48-. Todos los cables dentro de cada paquete son paralelos (la diafonía generada por pares retorcidos paralelos en distancias cortas no afecta el rendimiento general, ya que la mayoría de los cables de pares retorcidos se colocan en la bandeja o conducto del cable, y esta parte se coloca libremente y no es paralelo). Una vez que todo se verifica, cada paquete se fija en una bandeja de alambre detrás del módulo o se inserta en las ranuras del módulo en el panel de parche.
La ventaja de la gestión de cables delantera es que garantiza que los cables en la sala del servidor se organicen perfectamente en cada punto y evite el cruce de cable. Sin embargo, la desventaja es que si los cables están dañados durante el enrutamiento, las pruebas fallidas requerirán rehacer la gestión del cable. Por lo tanto, el requisito previo para la gestión de cables avanzados es tener suficiente confianza en la calidad de los cables y el enrutamiento.
5. Pasos de gestión de cables del gabinete
5.1 Primero, mida la longitud de los cables necesarios.
Según la posición determinada del marco de distribución y considerando factores como la distancia desde el exterior al gabinete, calcule la longitud de los cables de red requeridos para instalar y organizar el marco de distribución dentro del gabinete. Es importante asegurarse de que los cables colocados dentro del gabinete no sean excesivamente largos, ya que esto puede conducir a una apariencia antiestética y hacer que la gestión de cables sea más difícil, lo que requiere un ajuste constante para lograr una disposición ordenada y organizada.
A continuación, considere cómo los cables entrarán en el gabinete desde la parte superior o inferior, evitando la flexión o el cruce de obstáculos tanto como sea posible. Siempre que sea posible, los cables deben funcionar a lo largo del gabinete para garantizar que la ruta no obstaculice la instalación de equipos de red. Esto requiere que el personal involucrado tenga un cierto nivel de previsión.
5.2 Recorte el exceso de longitud.
Según las mediciones obtenidas en el primer paso, recorte los cables en consecuencia. Elimine cualquier exceso de longitud mientras mantiene la consistencia para evitar afectar la estética. Es aconsejable dejar una cierta cantidad de redundancia, preferiblemente alrededor de diez a quince centímetros, incluida la longitud requerida para unir el marco de distribución. En esta etapa, los cables aún no deben insertarse en el gabinete, ya que complicaría el proceso de gestión de cables.
5.3 Iniciar gestión de cables.

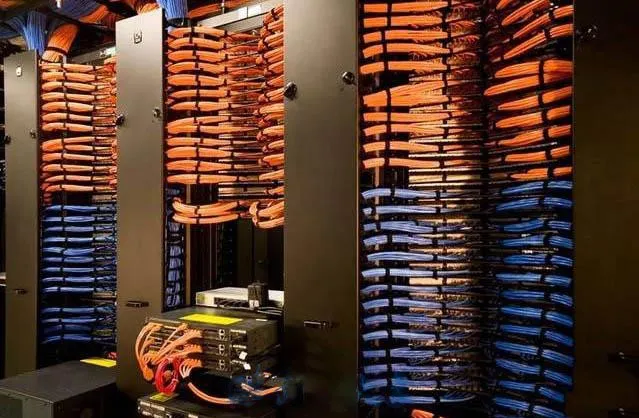

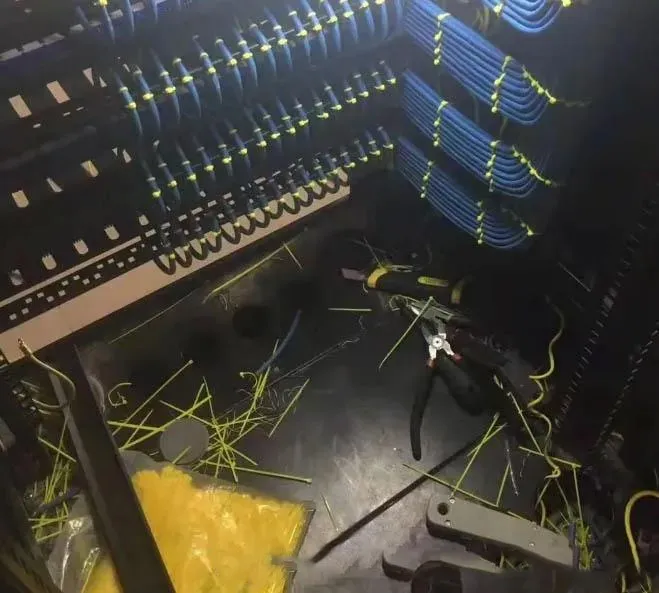

Comience asegurando la porción expuesta de los cables cerca de los extremos del cable con corbatas zip. Después de asegurar la mayoría de los cables de red, comience a organizarlos usando un panel de parche. El panel de parche debe usarse para enhebrar cada cable desde la parte posterior del panel uno por uno, asegurando pares adyacentes de cables con tiradas. Cada par de tirolesa debe compensarse ligeramente, evitando el agrupamiento excesivo de lado a lado y manteniendo cierta distancia entre ellos. Una vez que se aseguran los pares adyacentes, proceda a agrupar seis cables juntos. Se recomienda reorganizar los cables cada medio metro, asegurando que estén perfectamente agrupados. Se debe tener cuidado para evitar la agrupación casual que pueda dar una apariencia desordenada.
5.4 Continuar agrupando.
Mueva continuamente por el panel de gestión de cables, asegurándolo con tirolesa en la parte posterior (una corbata postal por medio metro). El conjunto final de seis cables bundled debe colocarse aproximadamente a un metro de los extremos del cable. Después de agrupar, continúe asegurando pares adyacentes en secuencia, con cada par posterior asegurado nuevamente cada medio metro. Esto facilita el siguiente paso de instalar las rejillas de cable.
5.5 Instale las rejillas de cable.
Ahora es el momento de instalar las rejillas de cables. Después de completar los pasos anteriores, los cables deben estar bien organizados. Coloque los cables fuera del gabinete en un banco de trabajo, y un equipo de tres personas puede comenzar a terminar los cables. Después de las posiciones predeterminadas, el proceso de terminación se vuelve menos propenso a los errores. Los detalles específicos del proceso de terminación están más allá del alcance de esta traducción.
5.6 Prueba las rejillas de cables terminadas.
Pruebe la conectividad de las rejillas de cables terminadas. Si la prueba es exitosa, proceda a instalarlos en el gabinete. Si algún punto falla en la prueba, examine cuidadosamente las conexiones del cable y el orden de cableado. Esfuércese para asegurarse de que todos los puntos pasen la prueba. Una vez que todos los módulos se hayan terminado y probado con éxito, proceda a instalarlos en el gabinete. Después de la instalación, vincule los cables de red de acuerdo con el plan original, asegurando una disposición ordenada y estéticamente agradable. Mantenga un registro de la conectividad de cada punto y cualquier fallas persistentes debe tenerse en cuenta en el registro.
