¿Cómo funcionan los cables de pares retorcidos?

Creo que muchas personas han hecho tal pregunta: ¿Cómo funcionan los cables de pares retorcidos? Todos sabemos que el par retorcido es un medio de transmisión compuesto por dos conductores de cobre aislados retorcidos.

A par de pares retorcidosPor lo general, consta de dos cables de cobre aislados de calibre 22–26 retorcidos, con la capa de aislamiento de cada cable marcada en diferentes colores. Cuando uno o más pares de cables retorcidos están encerrados dentro de una vaina aislada, forman un cable de par retorcido. Los cables de pares retorcidos se clasifican en dos tipos principales: par retorcido sin blindaje (UTP) y par retorcido blindado (STP). El principio de funcionamiento implica torcer dos cables de cobre aislados juntos a una densidad específica. Cuando se emiten ondas electromagnéticas, las ondas irradiadas por cada cable se cancelan entre sí, reduciendo significativamente la interferencia de la señal. Los cables de par retorcido se pueden configurar como cables rectos o cruzados. Los cables rectos requieren que ambos extremos del cable sigan el mismo estándar de cableado, mientras que los cables cruzados utilizan diferentes estándares de cableado en cada extremo. Al producir pares retorcidos, típicamente se siguen dos estándares de cableado dependiendo de la secuencia requerida: ANSI/EIA/TIA -568 a y Ansi/eia/tia -568 b. Los pares retorcidos tienen ciertas limitaciones en términos de distancia de transmisión, ancho de banda del canal y velocidad de transferencia de datos, pero son relativamente económicas. Las métricas de rendimiento incluyen atenuación, diafonía cercana, características de impedancia, capacitancia distribuida y resistencia a DC. Aunque los pares retorcidos se usaron originalmente para transmitir señales analógicas, ahora se usan ampliamente para la transmisión de señal digital como un material de cableado común.

Para reducir la interferencia mutua entre los dos cables y mitigar los fenómenos electromagnéticos causados ​​por el flujo de corriente, los cables se torcen juntos.

Información básica
Nombre en inglés:Par de pares retorcidos
Categoría:Medio de transmisión de red de comunicación de la información
Solicitud:Material cableado
Composición:Dos conductores de cobre aislados del calibre 22-26 retorcidos
Función:Minimiza la interferencia de la señal

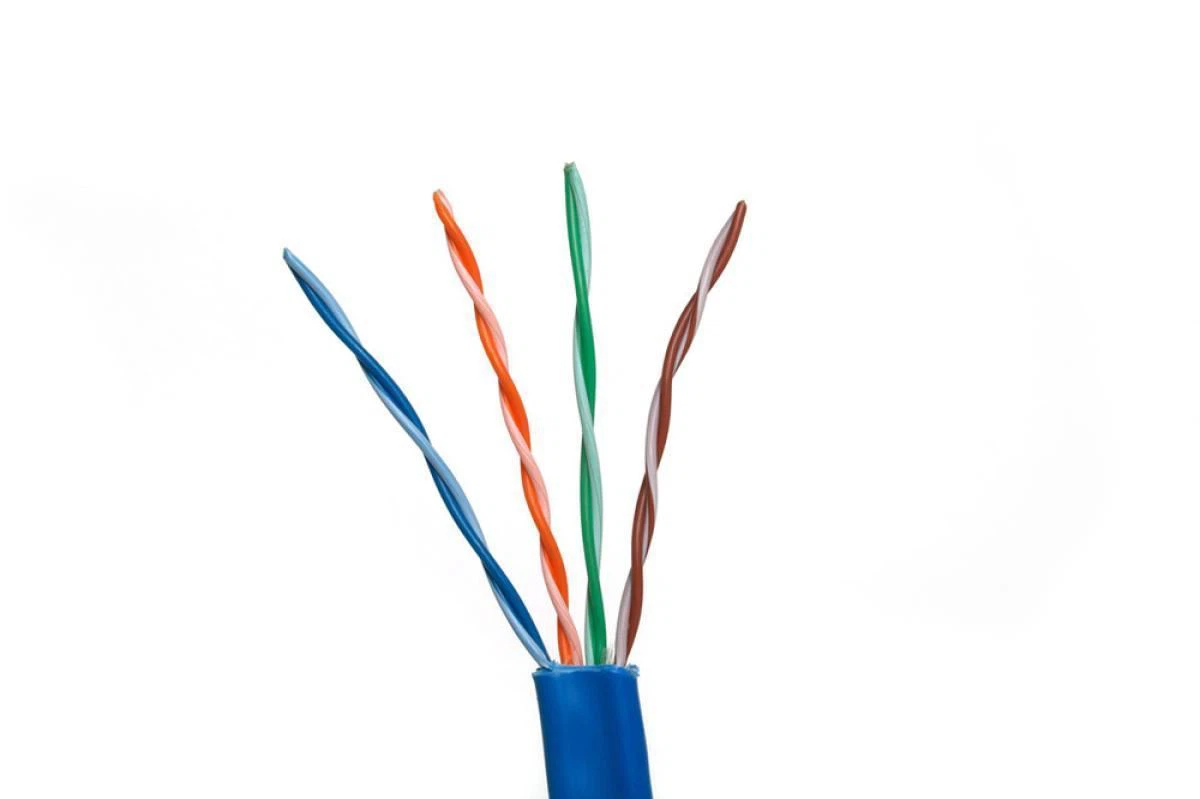

A par de pares retorcidosconsiste en un par de conductores de metal aislados mutuamente retorcidos. Este diseño no solo resiste alguna interferencia electromagnética externa, sino que también reduce la interferencia mutua entre múltiples pares de cables. Cuando dos conductores aislados se torcen juntos, cualquier señal de interferencia que afecte a estos conductores entrelazados es idéntica (esta señal de interferencia se denomina señal de modo común). En los circuitos diferenciales que reciben señales, se cancelan las señales de modo común, lo que permite extraer señales útiles de modo diferencial.

El propósito de un par retorcido es garantizar que la interferencia externa genera ruido idéntico en ambos conductores para que los circuitos diferenciales posteriores puedan extraer señales útiles. Un circuito diferencial actúa como un circuito sustractivo donde las señales en fase en sus entradas (señales de modo común) se cancelan (MN), mientras que las señales de fase opuesta se comportan como x-(-y), lo que resulta en amplificación. Teóricamente, en un par retorcido y una configuración de circuito diferencial donde M=n y x=y, las señales de interferencia se cancelan por completo mientras las señales útiles se duplican en resistencia; Sin embargo, hay algunas discrepancias durante la operación real.

Dentro de una sola vaina de cable, diferentes pares de cables tienen diferentes longitudes de giro. En términos generales, las longitudes de giro varían de 38.1 mm a 140 mm y típicamente se torcen en sentido antihorario; La diferencia de longitud de giro entre los pares de cables adyacentes está dentro de 12.7 mm. La longitud de un ciclo de giro en un par retorcido se llama su tono; Los lanzamientos más cortos dan como resultado una capacidad anti-interferencia más fuerte.



Tipos de capa de protección



Basado en la presencia o ausencia de una capa de blindaje,cables de pares retorcidosse clasifican en un par retorcido blindado (STP) y un par retorcido sin blindaje (UTP).

Los cables de pares retorcidos protegidos cuentan con una capa de blindaje de metal entre los pares retorcidos y elchaqueta de cable de Ethernet. Se dividen aún más en STP y FTP (par de foil torcido). STP se refiere a cables donde cada par tiene su propia capa de blindaje, mientras que FTP tiene una sola capa de blindaje para todo el cable, que funciona de manera efectiva solo cuando ambos extremos están bien conectados a tierra. Esto requiere un sistema completamente protegido, que incluye cables, puntos de venta, conectores ypaneles de parche, así como un sólido sistema de conexión a tierra en el edificio. La capa de blindaje reduce la radiación electromagnética y evita la fuga de información, mientras que bloquea la interferencia electromagnética externa, lo que permite pares retorcidos blindados para lograr tasas de transmisión más altas en comparación con las contrapartes sin blindaje.

El par retorcido sin blindaje (UTP) es un tipo de cable de transmisión de datos compuesto por cuatro pares de cables de color diferente. Se usa ampliamente en redes de Ethernet y líneas telefónicas. Los cables UTP ofrecen varias ventajas:

Sin chaqueta de blindaje, diseño compacto, ahorro de espacio y rentable.

Ligero, flexible y fácil de instalar.

Reduce o elimina la diafonía.

Ofrece propiedades de retardante de llama.

Independiente y versátil, adecuado para sistemas de cableado estructurados.
En consecuencia, UTP se usa ampliamente en sistemas de cableado estructurado.



---

Cables de pares retorcidos

Los tipos más utilizados de cables de pares retorcidos incluyen Categoría 3 (CAT3), Categoría 5 (CAT5), mejorada Categoría 5 (CAT5E) y Categoría 6 (CAT6). Las categorías anteriores tienen diámetros de cable más delgados en comparación con los posteriores con diámetros más gruesos. Los modelos específicos se describen de la siguiente manera:

El ancho de banda de frecuencia máxima es de 750 kHz; comúnmente utilizado en sistemas de alarma o cableado telefónico heredado antes de principios de la década de 1980. No es adecuado para la transmisión de datos.

El ancho de banda de frecuencia máxima es de 1MHz; Se utiliza con frecuencia para la transmisión de voz y las velocidades de transferencia de datos de hasta 4Mbps, a menudo que se encuentran en las redes de anillos de token más antiguos que se adhieren al protocolo de aprobación de tokens de 4Mbps.

Definidos por los estándares ANSI y EIA/TIA568 con una frecuencia de transmisión de 16MHz y una tasa de transmisión máxima de 10Mbps (10mbit/s). Se aplicó principalmente en comunicación de voz, redes de anillo de token de 10 mbit/s (10Base-T) y 4 mbit/s token con una longitud de segmento máxima de 100 m utilizando conectores RJ. Esta categoría se ha eliminado en gran medida.

La frecuencia de transmisión es de 20MHz; Se utiliza para la comunicación de voz y la transferencia de datos a velocidades de hasta 16 Mbps, como en LAN de anillo de tokens o para redes 10BASE-T/100BASE-T. La longitud máxima del segmento es de 100 m usando conectores RJ pero nunca se adoptó ampliamente.

Cuenta con aumento de la densidad de torcedura de alambre con una chaqueta aislante de alta calidad. El ancho de banda de frecuencia máxima es de 100MHz con una velocidad de transferencia de datos máxima de 100 Mbps, lo que respalda la comunicación de voz, así como las redes de datos como 100Base-T y 1000Base-T Ethernet con una longitud de segmento máxima de 100m utilizando conectores RJ. Este sigue siendo uno de los más utilizadosCable de éternettipos hoy.

Ofrece atenuación reducida, diafonía minimizada, mayor atenuación a una relación de atenuación a croesstalk (ACR), relación señal / ruido mejorada (SNR) y menor retraso en comparación conCables Cat5-Elvenciar el rendimiento significativamente mejorado.CABLE CAT5Ese utiliza principalmente en aplicaciones Gigabit Ethernet (1000Mbps).

La frecuencia de transmisión varía de 1MHz a 250MHz. ElCables Cat6 Ofrece márgenes mejorados para la relación de atenuación a la atenuación de la suma de potencia general (PS-ACR) a frecuencias de hasta 200 MHz, el doble del ancho de banda de los cables CAT5E. Cat6 supera con creces los estándares CAT5E en términos de rendimiento y es ideal para aplicaciones que requieren velocidades superiores a 1 Gbps. Una diferencia clave entre Cat6 y Cat5e radica en su rendimiento mejorado contra la diafonía y los factores críticos de pérdida de pérdida para aplicaciones de red de alta velocidad de próxima generación. El estándar Cat6 elimina el modelo de enlace básico; En cambio, especifica una estructura de topología de estrella con requisitos de distancia de cableado: las longitudes de enlace permanente no pueden exceder los 90 m, mientras que las longitudes del canal no deben exceder los 100 m.

Ancho de banda de transmisión deCables CAT6Acae entre Cat6 y Cat7 a frecuencias de hasta 500MHz con velocidades de transferencia que alcanzan hasta 10 Gbps; El diámetro exterior estándar es de aproximadamente 6 mm. Similar a los productos CAT7, actualmente no existen estándares formales de pruebas nacionales de la industria.

Frecuencia de transmisión deCables Cat7alcanza hasta 600MHz con velocidades de transferencia de hasta 10 Gbps; El diámetro exterior estándar es de aproximadamente 8 mm para cables de un solo núcleo y aproximadamente 6 mm para cables de múltiples núcleos.

Los números de categoría más altos y las versiones más nuevas indican una tecnología más avanzada que ofrecen capacidades más amplias de ancho de banda, pero también mayores costos asociados con ellas. Estos diferentes tipos de cables de pares retorcidos están designados por marcas estandarizadas: los tipos estándar se etiquetan como "CATX", como Cat5 o Cat6 de uso común en sus chaquetas exteriores como "Cat5" o "Cat6". Las versiones mejoradas siguen una convención de etiquetado de "Xe" para el ejemplo "CAT5E" indica un cable mejorado de categoría 5 ("E" en minúscula en lugar de mayúsculas).

Independientemente delTipo de cable de redElegido, la atenuación aumenta proporcionalmente con frecuencias crecientes durante el uso. El diseño de infraestructura de cableado debe garantizar que la amplitud de la señal sea suficiente para recibir los extremos, incluso en condiciones ambientales ruidosas, para permitir una detección precisa en medio de interferencia ... ¡Además, las velocidades de datos alcanzables dependen en gran medida de los métodos de codificación digital empleados dentro de las configuraciones de la arquitectura del sistema!



Ansi/eia/tia -568 a, ansi/eia/tia -568 b
En América del Norte e internacionalmente, las tres organizaciones más influyentes en el cableado estructurado son las siguientes: ANSI (American National Standards Institute), TIA (Asociación de la Industria de Telecomunicaciones) y EIA (Electronic Industries Alliance). Dado que TIA e ISO (Organización Internacional para la Normalización) con frecuencia colaboran en el desarrollo estándar, las diferencias entre los estándares que publican son mínimos. En América del Norte y a nivel mundial, los estándares de cableado de par torcido más ampliamente adoptados son Ansi/eia/tia -568 A y Ansi/eia/tia -568 B (técnicamente ANSI/EIA/TIA -568} B.1, comúnmente referido como T568B). La distinción principal entre estos dos estándares se encuentra en la secuencia de pares de cables (consulte la tabla a continuación):

La secuencia de alambre para EIA/TIA 568A se define como verde, verde, blanco naranja, azul, blanco, blanco, naranja, blanco marrón, marrón.

La secuencia de alambre para EIA/TIA 568B se define como blanco naranja, naranja, blanco verde, azul, blanco-blanco, verde, blanco marrón, marrón.

Según los estándares 568A y 568B paraConectores RJ45(comúnmente conocido comoenchufes modulares), cada punto de contacto en las conexiones de red juega un papel específico en la transmisión de señal: los pines 1 y 2 se utilizan para enviar señales; Los pines 3 y 6 se utilizan para recibir señales; Los pines 4 y 5, así como los pines 7 y 8, sirven como líneas bidireccionales. Para los cables de par torcido conectados a ellos, para reducir la interferencia mutua, los estándares requieren que los pines 1 y 2 deben formar un par retorcido; Los pines 3 y 6 también deben formar un par retorcido; Los pines 4 y 5 deben retorcerse juntos; Los pines 7 y 8 también deben retorcerse juntos. Esto demuestra que no hay una diferencia fundamental entre los dos estándares -568 a y 568b-otro que la disposición de los ocho cables cuando se conecta a un conector RJ -45. En la práctica, sin embargo, el estándar 568B se usa más comúnmente en proyectos de ingeniería de redes.



A continuación se muestra una introducción al método básico para hacer cables Cat5 directos. Los métodos de producción para otros tipos decables de redson similares; Solo las configuraciones cruzadas difieren.

Paso 1:Use un par de cable de par torcidoHerramientas de engarzamiento(u otras herramientas de corte) Para recortar un extremo de un cable de categoría -5 de manera uniforme. Primero corte una longitud de cable que cumpla con sus requisitos de cableado. Coloque el extremo recortado en la ranura de pelea delherramientamientras se asegura de que el cable permanezca recto sin doblar.

Paso 2:Agarrar suavemente elherramientay gírelo lentamente una vez alrededor del cable. No hay necesidad de preocuparse por dañar los cables del núcleo interno porque hay una brecha entre las cuchillas diseñadas específicamente para eliminar, esta brecha generalmente coincide con el diámetro de cuatro pares de cables centrales en el interior. Esta acción se cortará a través de la vaina protectora externa del cable de par torcido. Retire esta vaina manualmente o con una herramienta de extracción especializada. NOTA: La longitud del cable tirado debe ser aproximadamente 15 mm, la misma longitud requerida para caber correctamente en un conector RJ45, para evitar problemas causados ​​por el exceso de ataques o el bajo ataque. El sobrecargador no solo parece desordenado, sino que también puede causar conexiones sueltas porque evita la sujeción adecuada del conector; La subvención deja demasiado material de revestimiento en los puntos de inserción, evitando la inserción completa en un conector RJ45.

Paso 3:Después de quitar la vaina exterior de un extremo de su segmento de cable utilizando estas técnicas, verá cuatro pares de cables retorcidos en el interior con distintos patrones de color: marrón emparejado con blanco marrón; naranja emparejada con naranja-blanco; Verde emparejado con blanco verde; y azul emparejado con Blue-White.

Paso 4:Descansar cada par de cables entrelazados uno por uno. Después de desenredar, organice y alinee a los grupos de cables en orden de acuerdo con las pautas. Mientras organiza, trate de evitar enredos excesivos y superposición. Una vez que los cables están dispuestos y enderezados, pueden tener algunas curvas debido a que se entrelazan previamente. Agarre el cable con ambas manos, tire firmemente en direcciones opuestas y tírelo suavemente hacia arriba y hacia abajo para alisarlo tanto como sea posible mientras lo mantiene plano.

Paso 5:Después de organizar, enderezar y aplanar los cables, inspeccionarlos cuidadosamente a fondo una vez más. Luego, use la cuchilla de corte de una herramienta de enrging para recortar cuidadosamente los extremos de los cables.

Paso 6:Inserte los cables cuidadosamente dispuestos en unConector RJ45. Asegúrese de que el lado del conector con el clip de resorte de plástico se mueva hacia abajo mientras el lado con pines hacia arriba, con el extremo del alfiler apuntando lejos de usted y la abertura rectangular hacia usted. En este punto, el pin 1 está en el extremo izquierdo, el pin 8 está en el extremo derecho y todos los demás están alineados secuencialmente en el medio. Al insertar, empuje suavemente los ocho cables simultáneamente en sus respectivos surcos dentro del conector RJ45 hasta que lleguen al final de sus ranuras. Asegurar la alineación horizontal durante la inserción; De lo contrario, las longitudes de cable desiguales pueden interrumpir el contacto adecuado entre los cables y el conector. Si previamente despojó demasiado aislamiento protector, recorte cualquier exceso aquí para que se queden aproximadamente 15 mm de cables expuestos, esto es suficiente para que cada cable se ajuste cómodo en su ritmo designado. Dejar esta sección demasiado tiempo puede aumentar la diafonía debido a los cables no retirados o causar mal contacto o desconexión si el conector no puede sujetar correctamente a la chaqueta protectora. Antes de proceder a coger en el paso final, verifique desde arriba a través del conector RJ45 para confirmar que cada cable está sentado de forma segura en su punto final.

Paso 7:Engarzamiento. Antes de continuar con este paso de engaño final, inspeccione desde arriba a través delConector RJ45Una vez más, para confirmar que cada cable está sentado de forma segura en su punto final. Una vez verificado, inserte el conector RJ45 en la ranura 8p de una herramienta de enrging para engarzar. Después de insertarlo en su lugar, aprieta firmemente la herramienta de enggamiento que maneja juntas; Si se necesita más fuerza, use ambas manos para mayor presión. Cuando presione lo suficiente, todos los pines externos en el conector RJ45 se presionarán completamente en sus respectivas ranuras dentro de él. Deberías escuchar un débil "clic".

Paso 8:Después de la cima, todos los alfileres externos en elConector RJ45debe presionarse completamente en sus respectivas ranuras dentro de él. Además, la pestaña de bloqueo de plástico en la base del conector RJ45 debe sujetarse firmemente en la chaqueta protectora gris delcable de red. Ahora su ensamblaje del conector RJ45 está completo.





Para los cables de par de pares retorcidos, los usuarios se preocupan principalmente por varios indicadores que definen su rendimiento. Estos incluyen atenuación, diafonía cercana (siguiente), características de impedancia, capacitancia distribuida, resistencia a DC y otros.

La atenuación mide el grado de pérdida de señal a lo largo de un enlace. Está directamente relacionado con la longitud de la atenuación de la señal de cable aumenta a medida que aumenta la longitud. La atenuación se mide en decibelios (db) y representa la relación de resistencia a la señal en el extremo de transmisión al extremo receptor. Dado que la atenuación varía con la frecuencia, debe medirse en todas las frecuencias dentro del rango de aplicación.

La diafonía se puede clasificar como diafonía cercana (siguiente) o diafonía de extremo lejano (FEXT). El equipo de prueba mide principalmente a continuación porque FEXT es menos significativo debido a la pérdida de línea. A continuación, cuantifica el acoplamiento de la señal de un par de cable a otro dentro de un enlace de cable de pares sin blindaje (UTP). Para los enlaces de UTP, el siguiente es un indicador de rendimiento crítico y una de las métricas más desafiantes para medir con precisión. A medida que aumenta la frecuencia de la señal, aumenta la dificultad de medición.

A continuación, no representa la diafonía real generada en el punto cercano; Solo refleja el valor medido en ese punto. Este valor varía con los cables longitudes de longitud del cable dan como resultado valores más pequeños a medida que se atenúan las señales en el extremo de la transmisión, reduciendo la diafonía en otros pares en consecuencia. Los experimentos muestran que las próximas mediciones tomadas dentro de 40 metros son más confiables. Si un extremo del cable excede los 40 metros de una toma de información, puede ocurrir cierto grado de diafonía, pero podría no ser detectado con precisión por el equipo de prueba. Por lo tanto, es mejor medir a continuación en ambos puntos finales. La mayoría de los dispositivos de prueba pueden medir los siguientes valores para ambos puntos finales desde una sola ubicación.

Los resultados de las próximas pruebas se pueden hacer referencia a:



Límites de atenuación para varias conexiones de par torcida a longitud máxima en diferentes frecuencias.



Siguiente límites de atenuación a frecuencias específicas.

Estos dos indicadores forman el contenido central de las pruebas TSB67; Sin embargo, ciertos modelos de probador también pueden proporcionar parámetros adicionales como resistencia a CC, impedancia característica y relación atenuación a croesstalk (ACR).

La resistencia al circuito de CC consume parte de la señal al convertirla en energía térmica. Se refiere a la resistencia combinada de ambos cables en un par. De acuerdo con los estándares 118 0 1, la resistencia de CC para los cables de pares retorcidos no debe exceder los 19.2 ohmios. Las diferencias entre pares deben ser mínimas (menos de 0.1 ohmios); Las diferencias más grandes indican puntos de contacto pobres que necesitan inspección.

A diferencia de la resistencia al circuito de CC, la impedancia característica incluye resistencia, así como la reactancia inductiva y capacitiva sobre frecuencias que varían de 1 MHz a 100 MHz. Depende de factores como el espacio de pares de conductores y las propiedades dieléctricas de su material de aislamiento. Diferentes cables exhiben impedancias características variables; Los cables de par torcido comúnmente tienen valores como 100 ohmios, 120 ohmios o 150 ohmios.

ACR, dentro de los rangos de frecuencia específicos, representa un parámetro importante del rendimiento del cable-la relación de atenuación a los niveles de diafonía. ACR a veces se expresa como una relación señal / ruido (SNR) y se calcula como la diferencia entre la atenuación de la peor de los casos y los próximos valores. Los valores de ACR más altos indican una inmunidad de interferencia más fuerte; En general, los sistemas requieren valores ACR superiores a 10 dB.

La calidad de un canal de comunicación se define por las características de su cable. SNR mide la intensidad de la señal de datos al tiempo que contabiliza las señales de interferencia. Si SNR cae demasiado bajo, los receptores pueden no diferenciar las señales de datos del ruido, lo que lleva a errores en la transmisión de datos. Para minimizar estos errores y garantizar una comunicación confiable, se debe definir una SNR mínima aceptable.





AMP es la marca más común y ampliamente utilizada en China. Está disponible en casi todas las tiendas minoristas de cable de red. Sus mayores ventajas son la buena calidad y el bajo precio. Sin embargo, debido a su popularidad, algunas falsificaciones son tan convincentes que apenas se pueden distinguir del producto real.

Sistema de pares retorcidos de categoría 6 de AMP consiste en cables Quantum UTP, sistemas de salida de información modular cuántica, Quantumpanel de parche modularsistemas y cuánticocables de parche. El sistema Quantum Categoría 6 proporciona un ancho de banda de 200 MHz, con sus conexiones de cable UTP que utilizan sistemas tradicionales 110 o hardware de conexión modular sin herramientas. Todo el sistema excede fácilmente los estándares de rendimiento establecidos por ISO/IEC para el cableado de categoría 6.

Los productos Siemon a menudo se ven en sistemas de cableado estructurados. En comparación con el AMP, Siemon se posiciona como una marca premium con una calidad superior y características técnicas avanzadas. Naturalmente, su precio también es significativamente más alto, lo que hace raro ver su uso en el mercado de bricolaje. Además, Siemon proporciona una solución completa para sistemas de cableado estructurados, incluidas herramientas para ensamblar cables y cableado, que se discutirá más adelante.

El SISTEMA 6 de Siemon ofrece un ancho de banda de frecuencia superior a 250 MHz, al tiempo que garantiza que todos los parámetros de rendimiento dentro de este rango cumplan o superen los requisitos del estándar de la categoría 6 estándar. Siemon proporciona informes de prueba y certificación de terceros (por ejemplo, de Delta y ETL) para todos sus productos de categoría 6 (hardware de conexión y cables) y sistemas (enlaces básicos y canales).

Si bien Lucent es una marca bien conocida, rara vez se ve en el mercado de cables de par torcido, particularmente entre las pequeñas y medianas empresas. Sin embargo, esto no implica falta de capacidad técnica; Por el contrario, Lucent aparece con frecuencia en las configuraciones de redes de alta gama. Respaldado por Bell Labs, Lucent Technologies ha diseñado y desarrollado un sistema de cableado de "categoría 6" de extremo a extremo conocido como Systimax Gigaspeed Solution, que innova cada componente involucrado en la conexión de hosts y computadoras dentro de las redes, mejorando aún más el rendimiento del sistema de extremo a extremo.

La solución Gigaspeed es un producto de vanguardia que cumple o excede todos los indicadores del estándar de la categoría 6 de la categoría 6. Con 14 patentes mundiales, una configuración típica de gigaspeed incluye cables de cobre UTP horizontales integrados con subsistemas de columna vertebral vertical y SystiMax en todo el campusfibra ópticaconexiones. Esta solución ofrece un rendimiento de red superior al tiempo que proporciona un amplio ancho de banda para futuras aplicaciones de redes y avances tecnológicos.

El sistema Gigabit Categoría 6 de NORDX/CDT utiliza conectores mejorados de IBDN PS5 combinados con cables IBDN Series 2400 sin blindaje para ofrecer velocidades de transferencia de datos de hasta 2.4 Gbps. Los cables proporcionan una alta capacidad de ancho de banda con un margen adicional para acomodar aplicaciones más amplias de manera efectiva. La nueva línea de productos de Categoría 6 de Nordx: el sistema IBDN 4800LX-RECHE Velocidades de transferencia de datos de hasta 4.8 Gbps. Consiste en nuevos cables IBDN Series 4800LX, conectores PS6 y cables estándar de PS6 capaces de entregar anchos de banda de hasta 300 MHz. En comparación con las propuestas de borrador actuales para los estándares de categoría 6, el sistema IBDN 4800LX demuestra mejoras significativas en todos los parámetros de rendimiento.

Los productos ACS Silver Series de IBM cumplen con los estándares ISO/IEC 11801 Categoría 6/Clase E Borrador, EN 50173 Categoría E Borrador de estándares y TIA/EIA -568 Categoría 6 Draft estándares. La serie ACS Silver admite anchos de banda de hasta 200 MHz, ofreciendo un mejor soporte para Gigabit Ethernet y otras redes que utilizan cables de cuatro pares para la transmisión de datos.

La serie IBM ACS Silver es compatible con versiones anteriores con la categoría 5 o los estándares mejorados de categoría 5; Tanto la serie de plata como la serie de cobre comparten compatiblespaneles de parchePara actualizaciones fáciles mientras salvaguardar el valor de la inversión. Además, la serie ACS Silver de IBM representa una solución completa de cableado de cobre que funciona a una impedancia de 100 ohmios; Puede integrarse a la perfección con los productos ACS Crystal Series de IBM para conexiones de fibra óptica entre pisos o edificios, al tiempo que permite conexiones de alta velocidad para sistemas horizontales más lentos a través de productos de la Serie Silver.

Cobtel es una marca reconocida a nivel mundial que se especializa en una red de alta calidadcarretes de cabley cables de parches, reconocidos por su compromiso con la tecnología avanzada y el rendimiento duradero. Con una fuerte presencia en los mercados nacionales e internacionales,CobteSe destaca por ofrecer productos confiables a precios competitivos, por lo que es una opción preferida para empresas de todos los tamaños.

Las soluciones de red de categoría 6 y categoría 6A de Cobtel están diseñadas para cumplir y superar los estándares internacionales como ISO/IEC 11801 y TIA/EIA -568. Los carretes de cable UTP y FTP de Cobtel cuentan con núcleos de cobre sin oxígeno para una conductividad óptima, asegurando la transmisión de datos estable a largas distancias. Estos cables proporcionan anchos de banda de hasta 250 MHz para la categoría 6 y hasta 500 MHz para la categoría 6A, lo que los hace ideales para aplicaciones de centros de datos Gigabit Ethernet y de alta velocidad.

Los cables Cobtel se fabrican con conectores RJ45 moldeados con precisión y botas sin inconvenientes, lo que garantiza la durabilidad y la facilidad de uso. Están disponibles en varias longitudes y colores, atendiendo a diversas necesidades de redes. Los cables se someten a pruebas rigurosas de rendimiento y confiabilidad, asegurando una atenuación de señal mínima e interferencia.

Cobtel también proporciona soluciones de cableado estructuradas integrales, incluidas herramientas para el ensamblaje de cables, la terminación y las pruebas. Con un énfasis en el control de calidad, Cobtel ofrece certificaciones de terceros para sus productos de cableado, ofreciendo tranquilidad a sus clientes. Ya sea para instalaciones de nivel empresarial o proyectos de redes a pequeña escala, los productos Cobtel representan una combinación de calidad, rendimiento y asequibilidad, asegurando una conectividad perfecta para las redes modernas.
