Administración de cable de montaje en bastidor

Feb 11, 2025

Dejar un mensaje

The server rack serves as the essential core element of the entire data center and intelligent system, housing all critical equipment.

El estante de servidor sirve como el elemento central esencial de todoAdministración de cable de montaje en bastidor, alojamiento de todos los equipos críticos. Como tal, es imperativo implementar el cableado estandarizado, Gestión de cable de montaje en bastidor de servidor,e instalación de equipos para garantizar un rendimiento óptimo del equipo, simplificar el mantenimiento y facilitar el fácil acceso alestante de servidorInterior.

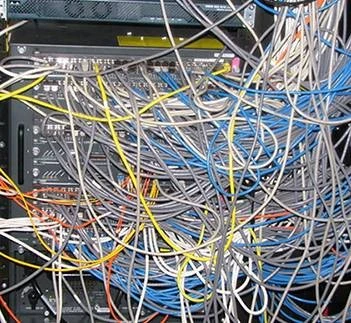

Server Rack Cable management is often a challenging task for many engineers

Sin embargo, la gestión de cable de montaje en bastidor es a menudo una tarea desafiante para muchos ingenieros y montaje en bastidorpaneles de parcheson ahora el tipo principal utilizado encentro de datosArmarios de cableado. Por lo tanto, la organización de cables es una parte integral de la gestión de cables de montaje en rack. Administrando adecuadamenteestanterías de servidorTambién se ha convertido en un factor importante para mejorar la competitividad de las empresas. Hoy, resumiremos una guía fácil para la administración de cables de montaje en rack en bastidores de servidores.

I. Principios deAdministración de cable de montaje en bastidor

Organizarcables de redde acuerdo con la topología de la red y la configuración actual del equipo.
Separar cables de energía y cables de red como regla general.
Coloque el equipo adecuadamente para evitar el hacinamiento, la altura excesiva o la baja colocación y la proximidad entre los dispositivos.
Dispositivos de etiqueta con números si hay demasiados dentro delgabinete de red.
Marque claramente la fuente de cada cable en una posición apropiada.
Utilice métodos de identificación distintos para diferentes tipos de cables (por ejemplo, generalTipos de cable de red, cables cruzados, líneas dedicadas).
Arreglarcables de redBasado en los números de la habitación en lugar de las personas.

En resumen:Un diseño claro, secuenciación de cable organizada, etiquetado preciso y mantenimiento fácil.

Clearly mark the source of each cable at an appropriate position and use distinct identification methods for different types of cables

II. Pasos paraAdministración de cable de montaje en bastidor

2.1. Preparación

Informar a los usuarios con anticipación para garantizar que la organización delestante de servidorno interrumpe su trabajo normal.
Dibuje un diagrama de enrutamiento y un diseño de equipo basado en factores como la topología de la red, las condiciones actuales del equipo, el número de usuarios y la agrupación de usuarios.
Prepare los materiales necesarios:cables de parche de red, notas adhesivas o etiquetas adhesivas, y varios tamaños de tiradas de plástico.

2.2. Organización del estante de servidor

(1) Instalación del estante del servidor:

Realice los siguientes pasos:

Use tornillos y tuercas incluidos con el estante del servidor para asegurar el marco firmemente en su lugar.
Incline el estante del servidor e instale las ruedas móviles.
Ajuste o agregue soportes en el marco de acuerdo con los requisitos de colocación del equipo.

(2) Arreglar cables:

Grupocables de red; Por lo general, los grupos son menos o igual al número deAdministradores de cablesen la parte trasera del estante del servidor. Poner todos los cables de alimentación del equipo e inserte enchufes a través de orificios de acceso en el panel trasero en sus respectivos dispositivos a través de un designadogerente de cable.

(3) Asegurar el equipo:

Ajuste los soportes dentro del estante del servidor para que los administradores puedan observar la operación del dispositivo sin necesidad de abrir puertas del bastidor del servidor. Agregue entre paréntesis según sea necesario según el tamaño y la cantidad del dispositivo mientras deja los huecos adecuados entre los soportes para el flujo de aire y la accesibilidad. Coloque todos los interruptores y dispositivos de enrutamiento de acuerdo con los diagramas previos a los dibujados.

(4) Etiquetado de cables de red:

Una vez todocables de redestán conectados, etiquételos usando etiquetas adhesivas preparadas envolviéndolas alrededor de cada cable y marcándolas con un bolígrafo (generalmente indicando números de habitación o su propósito previsto). Las etiquetas deben ser simples y fáciles de entender. Use etiquetas de diferentes colores para cables cruzados para distinguirlas de las regulares. Si hay muchos dispositivos, clasifíquelos sistemáticamente con etiquetas numeradas.

Use different colored labels for crossover cables to distinguish them from regular ones. If there are many devices, categorize them systematically with numbered labels.

Ⅲ. Técnicas enAdministración de cable de montaje en bastidor

Antes de instalar cables, cada uno debe etiquetarse con su punto de partida y su número de punto de información. Dentro del centro de datos, los cables deben enrutarse perfectamente desde el punto de entrada de la habitación hasta su terminación en un panel de parchemódulo Keystone. Se deben usar sujetadores flexibles o lazos de cable para garantizar la alineación horizontal y vertical sin cruzar el uno al otro. Este acuerdo no solo cumple con los requisitos de cableado de dispositivos electrónicos, sino que también garantiza que cada esquina esté adecuadamente asegurada con un radio de flexión apropiado mientras se mantiene la alineación. Todos los cables que ingresan a un estante de servidor deben pasar por los puntos de entrada designados en la parte superior o inferior del estante del servidor. Del mismo modo, para el cableado de la empuje cruzado, los cables también deben usar estos puntos de entrada superior o inferior.

Flexible fasteners or cable ties should be used to ensure horizontal and vertical alignment without crossing over one another. This arrangement not only meets electronic device wiring requirements but also ensures that every corner is properly secured with an appropriate bending radius while maintaining alignment.

Los cables que ingresan a un estante de servidor a través de bandejas de cables desde arriba o abajo deben enrutarse sin problemas sin rutas de cruce. Deben ser guiados enpaneles de parchea lo largo de publicaciones verticales en ambos lados en la parte posterior del estante del servidor, ya sea hacia arriba o hacia abajo según sea necesario. Dentro de cada capa de paneles de parche dentro de un estante de servidor, los cables deben seguir una disposición uniforme con todas las operaciones de agrupación mantenidas dentro de un solo plano.

All cables entering a cabinet must pass through designated entry points at either the top or bottom of the server cabinet. Similarly, for cross-cabinet cabling, cables must also use these top or bottom entry points.

3.1 Herramientas requeridas antes de comenzar

Las herramientas esenciales incluyenorganizadores de cable de red, clips, corbatas, etiquetas, herramientas de terminación de cables y un gráfico de administración de cables hecho a medida que describe todas las ubicaciones de instalación de dispositivos y los puntos de entrada de cable dentro del bastidor del servidor. Este gráfico garantiza que los cables se puedan agrupar sistemáticamente de acuerdo con las posiciones planificadas previamente al ingresar al estante del servidor.

3.2 Procedimiento de entrada de cable

Después de los cables ingrese al estante del servidor:

Residencia enpanel de parcheo cambiar la colocación dentro del estante del servidor, los cables de ruta secuencialmente desde los paneles de parche más altos hacia abajo.
Coloque los cables para cada panel de parche con un organizador de cable.
Pase cada cable a través de una ranura organizadora en secuencia; Punúralos cada 20 cm y asegúrelos en los montajes de corbata de cable dentro de la rejilla del servidor.
Mantener una posición consistente durante la agrupación; Evite que los cables se desplazen de las capas externas hacia adentro.
Asegúrese de que los lazos no estén demasiado sueltos (causando el cambio) ni demasiado apretados (cables dañinos).

3.3 Recorte de exceso de cable

Cuando los paquetes alcanzan los soportes de montaje detrás de los paneles de parche:

Asegure los paquetes en los soportes.
Combina cables adyacentes en sus raíces según el orden de conexión.
Mida las longitudes de cable individuales de acuerdo con las rutas de enrutamiento predeterminadas (permitiendo la longitud de terminación).
Recortar longitudes excesivas; Ajuste las nuevas etiquetas posteriores al recorte en secciones dobladas al tiempo que garantiza una altura y orientación consistentes entre las etiquetas.

affix new labels post-trimming onto bent sections while ensuring consistent height and orientation across labels.

3.4 Terminación y prueba

Terminar los cables recortados en paneles de parche con cuidado:

Use la precisión al golpear módulos para evitar conexiones incorrectas.
Si se producen terminaciones no exitosas durante el golpe hacia abajo, maneje con cuidado para evitar el despojo repetido o los cables dañinos.

Después de completar las terminaciones:

Pruebe todos los puntos de red individualmente para confirmar la comunicación adecuada en cada ubicación.

Ⅳ. Funciones y uso de paneles de parche enAdministración de cable de montaje en bastidor

Paneles de parcheson componentes clave de los sistemas de cableado estructurados que conectan el cableado de la columna vertical vertical a los subsistemas de cableado horizontal mientras se vinculancables de redcon dispositivos como interruptores.

Sin paneles de parche:
Conectar directamente los puntos de información front-end a los interruptores pueden dar lugar a configuraciones desorganizadas propensas a errores como el daño del puerto debido a inserciones/eliminaciones repetidas durante los cambios o expansiones del usuario.

Los paneles de parche resuelven estos problemas al habilitar la reconfiguración rápida a través decable de parcheAlambres mientras mantienen espacios de trabajo ordenados libres de cableado desordenado.

Tipos comunes

4.1 Paneles de parche de red:

Típicamente disponible en configuraciones como 24- puerto o 48-} modelos de puerto paraCat5e/Cables Cat6 Ethernet(opciones blindadas/sin blindaje).

Typically available in configurations like 24-port or 48-port models for Cat5e/Cat6 Ethernet cables (shielded/unshielded options).

Estas unidades modulares administran conexiones de punto de información front-end que llegan a las salas de servidor terminando en módulos antes de vincular a través deCables de parche RJ45en interruptores.
Las configuraciones dependen de los recuentos de puntos de información más las asignaciones para la redundancia.

4.2 Voz110 paneles de parche:

El más utilizadopaneles de parche de vozson el tipo de par 100-, que vienen en configuraciones de par 25-, 50- par, 100- par y 200- par. El panel de parche de voz 110 se utiliza principalmente para terminar, instalar y administrar cables de voz en salas de cableado y salas de equipos.

The most commonly used voice patch panels are the 100-pair type, which come in configurations of 25-pair, 50-pair, 100-pair, and 200-pair. The 110 voice patch panel is mainly used for terminating, installing, and managing voice cables in wiring rooms and equipment rooms.

Como componente clave de los sistemas de cableado estructurado, el panel de parche 110 sirve a las funciones de transmisión de señal flexible, asignación y gestión centralizada. La configuración del panel de parche 110 depende de la cantidad de pares de cables grandes. Por ejemplo, si hay 70 puntos de conexión de voz en el extremo frontal, necesitaría colocar un par de cable grande 100- y configurar un panel de parche de par de 110 100-} correspondiente.

4.3 Paneles de parche de fibra óptica:

Las especificaciones comunes para los marcos de distribución de fibra óptica varían de 12 puertos a 288 puertos.
El marco de distribución de fibra óptica es una pieza importante de equipos de soporte en los sistemas de transmisión óptica. Se utiliza principalmente para tareas como el empalme de fibra en terminales de cable óptico, instalación de conectores ópticos, ajuste de ruta óptica, organización y almacenamiento de fibras de coleta excesivas y proteccióncables ópticos. Desempeña un papel fundamental para garantizar la operación confiable y la implementación adaptable de las redes de comunicación de fibra óptica.

Dada la amplia variedad de especificaciones y modelos disponibles para fibramarcos de distribución óptica, el proceso de selección debe priorizar los siguientes aspectos clave:

(1) Capacidad del núcleo de fibra

Un marco de distribución de fibra óptica debe acomodar el recuento de núcleo más alto de los cables utilizados en una configuración de oficina central. Siempre que sea posible, se deben consolidar múltiples cables interrelacionados en un cuadro para facilitar la asignación de ruta óptica. Además, la capacidad del marco de distribución debe corresponder a los recuentos estándar del núcleo del cable para minimizar o eliminar los desechos causados por capacidades no coincidentes durante el uso.

(2) categorías funcionales

Como equipo terminal para líneas de cables ópticas, los marcos de distribución de fibra óptica deben poseer cuatro funciones básicas:

Función de fijación:
Después de que un cable óptico ingresa al marco, su vaina externa y su núcleo de refuerzo deben estar asegurados mecánicamente, instalados componentes de protección de conexión a tierra, los extremos terminales protegidos y las fibras agrupadas y salvaguardadas.

Función de empalme:
Después de que las fibras extraídas del cable se empalman concoletas, el exceso de fibras se enrolle y almacenan perfectamente, y las juntas de empalme están protegidas.

Función de distribución:
Los conectores conectados acoletasestán conectados a adaptadores para lograr la alineación de la ruta óptica con conectores en el otro lado de los adaptadores. Los adaptadores y conectores deben permitir la inserción y eliminación flexibles; Las rutas ópticas se pueden reconfigurar y probar fácilmente.

Función de almacenamiento:
El marco debe proporcionar almacenamiento para varios cables de parches conectados cruzados entre bastidores, lo que les permite organizarse de manera ordenada y sistemática. El interior del marco debe ofrecer un espacio adecuado y opciones de enrutamiento de cables adecuadas para garantizar la gestión de cables optimizada que facilite los ajustes al tiempo que cumple con los requisitos mínimos de radio de curvatura.

Ⅴ. Funciones y aplicaciones deAdministración de cable de montaje en bastidorAccesorios

El papel y el uso deOrganizadores de cable, Paneles de gestión de cables, yAbrazaderas de cable

4.1 El papel de los organizadores del cable:

Organizadores de cable¿Están instalados accesorios junto con bastidores y paneles de parche para garantizar que los cables ingresen al panel de parche sin problemas y en paralelo? Esto hace que el cableado dentro del estante sea más organizado y visualmente atractivo. La configuración de los organizadores de cable depende de la cantidad de paneles y interruptores de parche en el estante. Por lo general, se instala un organizador de cable entre dos paneles de parche, dos interruptores o una combinación de un panel de parche y un interruptor Ethernet.

Cable organizers are accessories installed in conjunction with racks and patch panels to ensure that cables enter the patch panel smoothly and in parallel. The configuration of cable organizers depends on the number of patch panels and switches in the rack.

4.2 El papel de los paneles de gestión de cables:

Los paneles de gestión de cables son herramientas esenciales para la disposición adecuada del cable. Se pueden hacer a medida en el sitio con tableros de fibra, tableros laminados o tablas de madera. Estos paneles ayudan a organizar secuencias de cable y asegurar cables en su lugar. Cuando cables de pares retorcidosestán enhebrados a través del panel de gestión, sus posiciones relativas se estabilizan, lo que hace que sea más fácil vincularlos sin desalineación o cruce significativo de cables.

Step by step guide on how to use the cable management panels.

4.3 El papel de las abrazaderas de cable:

Las abrazaderas de cables, también conocidas como soportes de cables, abrazaderas de alambre o sujetadores de cables, son dispositivos utilizados para asegurar cables en su lugar. El uso de clips de cables durante la instalación permite una fácil captura y agrupación de varios cables. Una vez instalados, siguen el cableado ordenado y estéticamente agradable, al tiempo que garantizan una buena disipación de calor. Resuelven problemas relacionados con el cruce y la interferencia del cable durante la instalación mientras distribuyen el peso del cable de manera más uniforme para evitar una presión excesiva en los cables individuales, reduciendo así el riesgo de daños y extendiendo su vida útil. También ayudan a reducir los riesgos de incendio. Además, permiten una fácil eliminación o reinstalación sin alterar el cableado existente, lo que a menudo es una limitación de los métodos tradicionales de aseguramiento de cables. Los modelos más nuevos de clips de cables permiten un reemplazo conveniente o ajuste del cableado mientras mantienen un diseño organizado y visualmente atractivo.

4. 4 5- Par 110 Herramienta de golpe:

Esta herramienta es un dispositivo simple pero eficiente diseñado para terminar los cables en 110- bloques terminales de tipo. Es ideal para conectar bloques en 110 paneles de parche y puede terminar simultáneamente hasta cinco pares de cables a la vez, lo que lo hace adecuado para tareas que involucran cables, bloques de cable de parche y paneles de parche. Tanto el cabezal de la herramienta de terminación como la base son reemplazables, mientras que su cuchilla se puede voltear para elegir entre opciones de corte o no gaus durante el uso. La carcasa de la herramienta está hecha de aluminio de alta resistencia recubierta con pintura protectora negra, y su mango está hecho de caucho antideslizante.

Cómo usar la herramienta Punch Down: coloque el módulo en la cabeza de la herramienta Punch Down, alinela precisamente con las publicaciones de conexión en el panel de parche 110, luego presione firmemente hasta que escuche unhacer clic, indicando que un módulo ha sido terminado con éxito. Nota: Antes de presionar hacia abajo, asegúrese de que la herramienta Punch Down esté nivelada con las publicaciones de conexión en el panel de parche; De lo contrario, puede dañar tanto los postes como el módulo.

5-Pair 110 Punch Down Tool is a simple yet efficient device designed for terminating wires onto 110-type terminal blocks. It is ideal for connecting blocks in 110 patch panels and can simultaneously terminate up to five pairs of wires at once

User's instruction manual on how to use 5-Pair 110 Punch Down Tool

4.5 Puntea de combate de un solo par de pares:

Esta herramienta es adecuada para conectar cables a módulos de tipo 110- y paneles de parche. Para usarlo, simplemente empuje su manija hacia abajo para asegurar el cable en la ranura del módulo de manera rápida y eficiente.

Single-Pair 110 Punch Down Plier is suitable for connecting wires to 110-type modules and patch panels.

Cómo usar: Primero organice los núcleos de alambre en el módulo de acuerdo con su secuencia; Luego comience a presionar hacia abajo con la herramienta Punch Down mientras se asegura de que su orientación sea correcta (el lado de la cuchilla debe enfrentar hacia los extremos del cable). Después de presionar hacia abajo, la cuchilla recortará cualquier núcleo de cable en exceso. Sin embargo, si está orientado incorrectamente, puede cortar o dañar los cables funcionales en lugar de recortar el exceso. Siempre mantenga el nivel de la herramienta Punch Down con respecto al módulo; Una vez alineado correctamente, presione hacia abajo firmemente hasta que escuche unhacer clic. En este punto, las cuchillas dentro del panel de parche perforarán a través de la vaina de aislamiento externo de cada cable que las asegura efectivamente en su lugar.

To use Single-Pair 110 Punch Down Plier, simply push its handle downward to secure the wire into the module slot quickly and efficiently.

Ⅵ Notas sobre estándares de etiquetado y gráficos personalizados enAdministración de cable de montaje en bastidor

El propósito del etiquetado en el cableado estructurado es hacer que el mantenimiento y la administración futuros lo sea lo más conveniente posible para los usuarios, mejorar la eficiencia de la gestión y la productividad laboral, y ahorrar tiempo en la configuración de la red. Las etiquetas de cable más utilizadas son las etiquetas con cubiertas de películas protectoras. Estas etiquetas adhesivas cuentan con una película protectora transparente que protege el texto impreso del desgaste. Además de estos, los cables o cables individuales también pueden usar etiquetas sin películas, etiquetas estilo bandera o etiquetas de manga de calor.

6.1 Pautas de numeración de cable:

Al numerar los cables, debe seguir reglas lógicas, jerárquicas y estructurales para describir claramente el destino y la identificación del cable. Por ejemplo, para un punto de red en la habitación 1 en el quinto piso de un edificio de hospital, la etiqueta en el estante del servidor debería leer: "Edificio X - piso 05 - cama 1 - #01". Teniendo en cuenta que los hospitales pueden someterse a renovaciones o reordenamientos, escribir solo el número de cama podría causar desajustes más tarde, por lo que es importante incluir el número de puntos también. Este número debe coincidir con el número en el panel de red. En la etiqueta de punto final del cable, debería ser: "Floor X - Servidor Rack X - Panel de parche #X -01 #". Si solo hay un estante de servidor y un panel de parche por piso, simplemente se puede escribir como: "Panel de parche #01-01 #".

Para la numeración del cable de chorro, debe indicar claramente el número de dispositivo y el puerto donde está conectado. Por ejemplo: si un cable de parche conecta el puerto 1 del panel de parche n. En las salas de servidor con múltiples bastidores donde están presentes los cables de los charcos entre la cuerda, el número de estante del servidor también debe estar indicado para la instancia: "A la ratina del servidor X - Switch X - Port XX".

6.2 Creación de una tabla de cableado personalizado

En un sistema de cableado estructurado, antes de comenzar el trabajo de cableado, cada punto debe numerarse en planos para que podamos identificar qué cable corresponde a cada ubicación. Al conectar los cables de red a los paneles de parches, deben conectarse en función de sus respectivas funciones y áreas en diferentes paneles de parche. Antes de organizar los cables, primero debemos determinar qué puntos se conectan a qué paneles de parche para una organización de cable más rápida y eficiente. Esto requiere crear una tabla de administración de cables personalizada. La tabla de gestión del cable debe indicar claramente el área correspondiente de cada cable y la ubicación del equipo conectado (ver diagrama a continuación; ejemplo basado en salas hospitalarias hospitalarias).

How to creat a custom cable management table. The cabling table should clearly indicate each cable's corresponding area and the location of connected equipment (example based on hospital inpatient wards)

Ⅶ. Introducción aAdministración de cable de montaje en bastidorArtesanía

7.1 Método de gestión de cables de cascada

Este es un estilo de gestión de cables relativamente antiguo que aún se puede ver ocasionalmente. Se inspira en las imágenes artísticas de la "cueva de la cortina de agua en el Monte Huaguo", donde los cables de pares retorcidos pueden colgar directamente de los módulos en el panel de parche, creando una apariencia en capas cuidadosamente arreglada con cada capa que comprende 24–48 cables de par torcido.
Incluso hoy, algunos paneles traseros del gabinete de distribución adoptan la técnica de gestión de cables de cascada, donde los cables se dejan desatados, colgando libremente desde la parte trasera del panel de parche al piso. La ventaja de este enfoque es que ahorra mano de obra y ayuda a reducir la diafonía entre los cables.
El método de gestión de cables de cascada es uno de los enfoques más comunes para la organización de cables. Utiliza lazos de cable de nylon para sujetar cables en los postes verticales o barras transversales del gabinete del estante, priorizando la practicidad sobre la apariencia y garantizar suficiente espacio en el medio para los equipos de red.
Sin embargo, este método tiene varias desventajas:

La instalación de equipos de red puede interrumpir la disposición o incluso dificultar la posicionar correctamente el equipo.
El peso de cada cable de par torcido ejerce una fuerza de tracción en la parte posterior del módulo. Si no se realiza una agrupación antes de los puntos de terminación, esta fuerza de tracción podría eventualmente causar separación entre el módulo y el cable de par torcido durante meses o años, lo que lleva a fallas de desconexión.
Si unKeystone JackDentro de dicho panel de parches requiere reiminación, el personal de mantenimiento debe trabajar dentro de esta "cortina de agua", a menudo rodeada de docenas de cables de par de pares retorcidos. Además, dado que los gabinetes de bastidores generalmente carecen de iluminación interna, se vuelve difícil ver claramente durante la terminación, aumentando la probabilidad de errores.

7.2 Administración de cable inversa

También conocido como cableado hacia atrás, la gestión de cable inverso se refiere a la organización de cables solo después de haber sido terminados en módulos de paneles de parche y probado con éxito. El proceso comienza en el extremo del módulo y se mueve hacia afuera hacia el gabinete del estante al tiempo que organiza cables dentro de los sistemas de bandejas.
La ventaja de este enfoque radica en evitar el re-cableado causado por pruebas fallidas en individuopares retorcidos. Sin embargo, su inconveniente es que la fijación de ambos extremos (el punto de entrada y el panel de parche) de antemano da como resultado inevitablemente en grupos de cables desorganizados en ciertos puntos dentro de la habitación, típicamente en la parte inferior de los gabinetes del estante.
El cableado inverso se basa únicamente en el esfuerzo manual a través de la inspección visual y el manejo físico para la organización. Debido al extenso cableado interno de los gabinetes de estante de cruce y entrelazamiento durante el enrutamiento, este método consume un tiempo significativo y limita las mejoras de eficiencia.
La principal ventaja es que las pruebas ya se han completado, por lo que no hay necesidad de preocuparse por los ajustes de la longitud del cable en el lado trasero de los gabinetes de la rejilla. Sin embargo, con ambos extremos fijos en su lugar, se forman numerosas intersecciones entre los cables, lo que complica los esfuerzos para organizarlos cuidadosamente; Además, inevitablemente habrá secciones dondepares retorcidosAparece en Tangled, ya sea subsuelo (para la entrada inferior) o por encima de los mosaicos del techo (para la entrada superior).

7.3 Administración de cable de avance

La gestión de cables delantera, también conocida como cableado de alimentación, implica la organización de cables antes de su terminación en los paneles de parche. Este método generalmente comienza en el punto de entrada de una habitación (o para escenarios entre la cuerda: desde el panel de parche de un gabinete de estante en adelante), organizando cables en segmentos hasta llegar al lado trasero del panel de parchemódulos Keystone. La terminación y las pruebas siguen después.
El objetivo del cableado hacia adelante es el siguiente: los paquetes horizontales de cables de par torcido que se extienden desde los puntos de entrada de la habitación (o zonas de red designadas dentro de las habitaciones) hasta los gabinetes de distribución se agrupan en unidades correspondientes a 16/24/32/48-} paneles de parche de puerto; Todos los pares retorcidos dentro de cada paquete permanecen paralelos (el paralelismo de corta distancia no afecta el rendimiento general, ya que la diafonía se mitiga ya que la mayoría de las longitudes de los cables están dispuestas libremente dentro de bandejas o conductos). Los agrupados también mantienen el paralelismo; Una vez dentro de los interiores de los gabinetes de estante, los paquetes se doblan naturalmente hacia los paneles de parche respectivos, mientras que preservan el paralelismo interno a lo largo de sus rutas de enrutamiento hasta alcanzar conexiones de módulos individuales en las traseras de panel, los cables específicos correspondientes con cada módulo se extraen de las bases de paquete para la verificación antes de ser aseguradas en brackets de soporte detrás de los módulos o insertados directamente en las tragamonedas modulares en los paneles.

La principal ventaja radica en garantizar el orden en cada punto a lo largo de las vías de cable al tiempo que evita cualquier intersección entre líneas. Sin embargo, y los daños críticos se producen durante las etapas de enrutamiento iniciales que afectan a cualquier línea dada, las fallas de pruebas posteriores requieren esfuerzos completos de rec-cableado posteriores a los procesos de línea descendente requieren garantía sobre la calidad del material por adelantado junto con las prácticas de manejo meticulosas durante las fases de ejecución.

Ⅷ Proceso de gestión de cables avanzado enAdministración de cable de montaje en bastidor

Durante el proceso de cableado de avance, el uso de materiales de cableado apropiados es esencial, junto con las placas de gestión de cables y los gráficos de gestión de cables. Cuando se combina con las técnicas de cableado adecuadas, esto garantiza un resultado visualmente ordenado, confiable, eficiente y adaptable para las necesidades futuras. A continuación se muestra una introducción al proceso de construcción básica para el cableado hacia adelante utilizando el método más común de la derecha:

8.1 Arregle el panel de parche en su lugar,

Instale el soporte en la parte posterior e inserte etiquetadoplaca frontal de redInserta con números de cable impresos en la parte delantera del panel de parche (o colóquelos en el panel de parche). Si los módulos del panel de parche son extraíbles, deben separarse.

Construction process for forward cabling using the most common right-in-top-out method:Install the bracket at the back, and insert labeled network faceplate inserts with printed cable numbers into the front of the patch panel (or affix them onto the patch panel).

8.2 Posicionamiento de tableros de gestión de cables:

Antes de enhebrar los cables a través de una placa de gestión de cables, oréelo correctamente para evitar la torsión innecesaria durante el proceso de cableado. Asegúrese de que el agujero E1 en la placa se alinee naturalmente con el módulo 1 sin ajuste. En este punto, los agujeros 2-5 en la placa deben permanecer paralelos a los módulos 2-5 en el panel de parche. Para colocarlo correctamente, coloque la placa verticalmente detrás del Módulo 1 con el Módulo 1 de orientación E1 (el lado con el texto debe enfrentar el módulo 24). Mantenga la placa y siga la dirección de enrutamiento del cable prevista hacia el punto de entrada de la sala de máquinas. Asegúrese de que solo ocurra un movimiento paralelo sin rotación. Al llegar al punto de entrada, registre la posición del agujero A1 para mantener una alineación constante para las juntas posteriores.

8.3 Cables de enhebrado a través de tableros de gestión de cables:

En el punto de entrada de la sala de máquinas, ajuste cada placa a su posición determinada como se describe en el paso 2. Con el lado del texto frente a usted, inserte los cables de par de pares retorcidos a través de los agujeros correspondientes desde el lado sin texto en función de sus números enumerados en la tabla de administración de cables. Típicamente completado por dos personas: una persona identifica y separa solo aquellos cables necesarios para esta tabla específica, mientras que otro los enhebra a través de sus agujeros correspondientes. Todos los cables deben pasar completamente a través de sus respectivos agujeros para que cada tablero se sienta al ras contra su punto de entrada adyacente, asegurando la organización adecuada.

adjust each board to its determined position as described in step 2. With the text side facing you, insert twisted-pair cables through corresponding holes from the non-text side based on their numbers listed in the cable management chart.

8.4 Cables de enrutamiento:

Punte de cables de par de pares retorcidos cerca de sus raíces en el lado exterior de cada placa (no texto) con lazos de velcro o lazos de cable de nylon después de enhebrarlas. Deslice gradualmente cada tabla a lo largo de su camino designado mientras agrupa los cables cada 100 mm para mantener el orden y evitar el aflojamiento de los lazos anteriores. Asegúrese de que los paquetes formen una forma circular: los cables externos deben alinearse a lo largo del perímetro de cada capa externa, mientras que los cables internos permanecen centrales dentro de las capas internas a lo largo de las transiciones hasta el módulo 24 en los extremos lejanos detrás de los paneles de parche.

Continúe con tablas deslizantes aproximadamente cada 200 mm y repita la bucle de corbata de manera consistente sin permitir que los cables internos migren hacia afuera o viceversa hasta alcanzar las posiciones finales a lo largo de las rutas de enrutamiento que conducen a destinos objetivo dentro de bastidores o recintos.

8.5 Asegurar paquetes de cable:

Mientras enruta cables cerca de los orificios de la bandeja o los puntos de montaje del bastidor de servidores, asegura simultáneamente los paquetes para los componentes de infraestructura, como bandejas o soportes de montaje, utilizando lazos adicionales para evitar el deslizamiento hacia abajo y mantener la estabilidad.

8.6 Proceso de flexión para esquinas:

Cuando se encuentre con las curvas durante el enrutamiento, asegúrese de que la placa de gestión del cable se mantenga cerca de cada curva mientras guía los cables suavemente alrededor de él, no se asegure los paquetes antes de navegar en las esquinas. Esto evita la deformación causada por los cables internos que se vuelven demasiado tensos y los cables exteriores se aflojan en las curvas.

When encountering bends during routing, ensure that the cable management board stays close to each bend while guiding cables smoothly around it

8.7 Distribución de cable en los soportes del panel de parche:

Una vez que una placa de gestión de cables alcanza un soporte de panel de parche en la parte posterior de un estante, asegure los paquetes sobre el soporte antes de continuar con el movimiento hacia adelante. En cada módulo a lo largo de esta ruta, asegure los paquetes nuevamente y separe los números de cable correspondientes para ese módulo. Este paso generalmente requiere dos personas: una persona separa los cables, mientras que otra los empuja hacia atrás hacia la parte delantera del panel de parche (si los módulos son extraíbles, los cables de rosca a través de los agujeros de los módulos para alcanzar su frente). Ambos individuos deben verificar el número de cable en voz altaplaca frontalEtiquetas para la precisión.

Once a cable management board reaches a patch panel bracket at the back of a rack, secure bundles onto the bracket before continuing forward movement. At each module along this path, secure bundles again and separate out corresponding cable numbers for that module.

8.8 Repita hasta la finalización:

Después de completar un conjunto de cableado para un panel de parche de puerto 24- usando pasos 1-7, devuelva las placas no utilizadas al punto de entrada y continúe con conjuntos posteriores hasta que todo el cableado esté completo.

Cableado de múltiples paneles de parche (cableado de rama)
Cuando se instalen múltiples paneles de parche dentro de un estante de servidor, organice el cableado para cada panel por separado. Debido al espacio limitado en las tablas de unión del estante del servidor (generalmente de unos 100 mm de ancho), solo 3–4 paquetes de 24 cables se pueden asegurar uno al lado del otro en un solo tablero de unión; Los bastidores de servidores con una profundidad de 800 mm pueden acomodar hasta dos tableros de unión en un lado, pero pueden no cumplir con los requisitos de capacidad para agrupar todos los cables horizontales de pares retorcidos (por ejemplo, hasta 200). En tales casos, use métodos de agrupación secundaria: primero combine los paquetes más pequeños en los más grandes utilizando una placa de administración 8 × 8 (para hasta 48 cables), luego divídalos en dos paquetes más pequeños utilizando una placa de administración de 5 × 5 posterior antes de continuar con la ruta hacia paneles de parche.

El punto de partida para el cableado hacia adelante puede variar en los puntos de entrada del estante del servidor, las aberturas de la bandeja, las entradas de la sala de máquinas, o incluso desde las placas frontales de la estación de trabajo (aunque esto no se recomienda).

Con el rápido crecimiento de la industria de Internet y los avances en productos de redes como servidores yInterruptores de Ethernet, los estantes de servidores modernos deben acomodar más dispositivos que nunca. A medida que aumenta la densidad del equipo, mantener la administración ordenada de cable de rack de servidor dentro de los bastidores de servidores se vuelve aún más crítico. El cableado poco planificado o no sistemático puede provocar daños por cable, tiempos de reemplazo prolongados, confusión para el personal de mantenimiento durante las transferencias y, en casos severos, obstruir el flujo de aire, causar sobrecalentamiento y apagados del equipo. Así que siga esta guía será la solución perfecta.
