¿Qué tan alta y baja temperatura afecta a los cables Newtork?

El mundo es geográficamente diverso, con diferentes zonas de temperatura distribuidas de sur a norte, lo que resulta en variaciones de temperatura significativas entre el norte y el sur, así como entre el verano y el invierno. Por lo tanto, al seleccionar materiales para el cableado integrado, es crucial considerar las temperaturas más bajas y más altas de la ubicación del cableado. Elegir cables que puedan funcionar bajo las temperaturas más altas y más bajas es esencial para evitar el retrabajo y el daño.

Las temperaturas extremas en el hemisferio norte pueden caer por debajo de -20 en enero y aumentar a alrededor de 50 grados en julio. Por lo tanto, establecemos las temperaturas del entorno de prueba en -20 grado y 60 grados para realizar pruebas de alta y baja temperatura en los cables.

Para estudiar el impacto de las temperaturas altas y bajas en el rendimiento de la transmisión de cable, colocamos cables de uso común del mercado en una máquina alta y baja de temperatura para simular los efectos de las temperaturas altas y bajas en el rendimiento de la transmisión de cable de red. Las pruebas se realizaron en el cables de reden -20 grado y 60 grados.

Inicialmente, en un grado convencional de 20 grados, realizamos pruebas de enlaces permanentes en la placa en cables de ingeniería de categoría 5E y estándarcables de red.

Resultados de las pruebas de placa para cables de ingeniería y cables estándar a 20 grados Celsius



Ambos tipos de cables pasaron la prueba de Fluke, cumpliendo con los estándares de rendimiento de transmisión requeridos.

A continuación, probamos el rendimiento de la transmisión de los dos tipos de cables en el grado -20.

Utilizando el equipo de prueba de cable profesional de cable profesional en este entorno, simulamos la prueba de aceptación de los cables en el grado -20. Los resultados de la prueba mostraron que ambos tipos de cables pasaron la prueba de enlace permanente de Fluke.

A partir de los resultados de la prueba, observamos que si bien ambos cables pasaron, sus parámetros de rendimiento de transmisión diferían. Luego realizamos un análisis cuantitativo de estos parámetros.

Los resultados de la prueba mostraron que tanto la ingeniería como el estándarcables de redexperimentó un aumento de más de 2dB en el peor margen de pérdida de inserción. Esto se debió a la disminución de la resistividad con la temperatura, lo que redujo la resistencia al circuito de CC y, por lo tanto, la pérdida de inserción.

El margen de pérdida de retorno del peor de los casos también cambió en aproximadamente 1dB. Esto se debió a que la disminución de la temperatura no fue uniforme en todo el cable, causando diversos grados de contracción material y exacerbando el desequilibrio de impedancia, lo que llevó a cambios en la pérdida de rendimiento.

Los valores del peor de los casos para la relación de diafonía de extremo lejano equivalente y la relación de diafarga lejana equivalente integrada aumentaron en 1dB, relacionadas con la disminución de la pérdida de inserción, que mejoró la integridad de la señal. ElparLa estructura no cambió significativamente a bajas temperaturas, por lo que los niveles de ruido se mantuvieron estables, lo que condujo a una mayor relación de diafonía equivalente. Sin embargo, la relación de atenuación a crofosstalcular permaneció sin cambios, ya que es la relación de señalización de señal a la diafalización cercana, que se mantuvo estable de acuerdo con el informe de la prueba.

Después de la prueba de grado -20, procedimos a probar los cables a 60 grados.

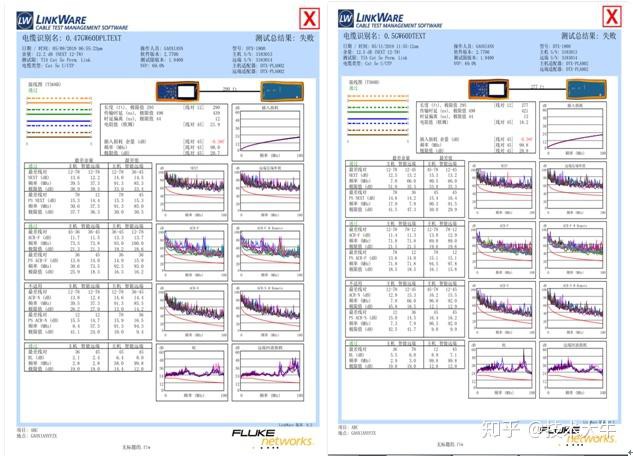

Utilizando el equipo de prueba de cable profesional de cable profesional en este entorno, simulamos la prueba de aceptación de los cables a 60 grados. Los resultados de la prueba mostraron que ninguno de los tipos de cable pasó la prueba de enlace permanente Fluke.

A partir de los resultados de la prueba, observamos que si bien ninguno de los cable pasaron, sus parámetros de rendimiento de transmisión diferían. Luego realizamos un análisis cuantitativo de estos parámetros.

Los resultados de la prueba mostraron que tanto la ingeniería como los cables de red estándar experimentaron una disminución de aproximadamente 2.8 dB en el peor margen de pérdida de inserción. Esto se debió al aumento de la resistividad con la temperatura, aumentando la resistencia al circuito de CC y, por lo tanto, la pérdida de inserción.

El margen de pérdida de retorno del peor de los casos también disminuyó en aproximadamente 1dB.

Los valores del peor de los casos para la relación de diafonía equivalente y la relación de diafarga lejana equivalente integrada aumentaron en 1dB, relacionadas con el aumento de la pérdida de inserción, que atenuó la señal y el ruido. Sin embargo, los niveles de ruido, al ser más bajos, se vieron más afectados por la pérdida de inserción, lo que resultó en una mayor relación de diafonía equivalente. La relación de atenuación a crofosstalcular permaneció sin cambios, ya que es la relación de señalización a la diafonía cercana, que se mantuvo estable según el informe de la prueba.

Los resultados de las pruebas de alta y baja temperatura paraGato 6 cablesfueron similares a los deCables de gato 5e. Debido a las limitaciones de espacio, el análisis de parámetros paraGato 6 cablesse llevará a cabo más tarde.

A partir de los resultados de la prueba, concluimos que los cables de uso común en el mercado funcionan mejor en -20 grado que en 20 grados. Sin embargo, al usar cables, no solo el rendimiento de la transmisión necesita atención, sino también las propiedades físicas de los materiales del cable, como la vida útil de PE/PVC. Las bajas temperaturas pueden dañar la vida útil de estos materiales. Con 60 grados, el rendimiento de la transmisión de los cables es peor que a 20 grados, y las altas temperaturas también pueden dañar la vida útil de estos materiales.

Por lo tanto, cuando el entorno de uso del cable tiene temperaturas extremas, se recomienda que los usuarios se comuniquen con los fabricantes para personalizar las soluciones para que los cables se adapten al entorno de uso.
