¿Qué es un cable LSZH?
Dejar un mensaje
¿Qué es un cable LSZH? Este artículo será una guía definitiva para los cables LSZH (cables de halógeno cero de humo bajo) le dirá todo lo que incluye el pasado y el presente de los cables LSZH (halógeno cero cero bajo).
1. Prefacio
Actualmente, las chaquetas externas de los cables en el mercado están hechas principalmente de dos materiales: halógeno cero de bajo humo (LSZH) y PVC. Los profesionales de la ingeniería en la industria de cableado estructurado son conscientes de los cables de LSZH, pero saben poco sobre sus orígenes, usos y ventajas y desventajas.
Los cables LSZH son más caros de producir que los hechos de PVC u otros materiales halógenos. Debido a nuestra falta de comprensión y su alto costo, muchos fabricantes no estándar aprovechan esto mediante el uso de materiales inferiores y consumidores engañosos, causando muchos problemas y pérdidas innecesarias. A continuación, profundizaremos en los detalles de los cables LSZH.
2. La aplicación de materiales de PVC
Cloruro de polivinilo autoextinguante
Sabemos que en 1886, Bell inventó los cables de pares retorcidos junto al teléfono para transmitir señales analógicas. En ese momento, los ingenieros de materiales químicos compararon varios materiales y eligieron cloruro de polivinilo autoextinguedor (PVC) como la chaqueta de cable. Los cables de PVC pueden evitar que las llamas se propagen. Por lo tanto, los materiales de PVC se utilizaron como chaquetas protectoras para la comunicación y los cables de energía en edificios posteriores.
3. La razón por la cual Lszh se generaliza
3.1 Incidente de incendio subterráneo de la cruz del rey
En la década de 1970, con la globalización de la tecnología, estos cables de Jacket de PVC se introdujeron en Europa desde los Estados Unidos. Al principio de Europa, los cables de Jacket PVC se utilizaron como comunicación y medios de alimentación. Estos cables autoextinguibles eran muy apreciados.
Sin embargo, todo cambió en 1987 con el trágico fuego subterráneo del Trágico Rey Cross. Ese año, el incendio subterráneo de King's Cross en Londres mató a más de 30 personas e hirió a más de 100. La investigación reveló que un partido en el ascensor causó el incendio.
Una de las razones de las numerosas víctimas fue que el metro usaba cables y cables de camisa de PVC, que produjeron una gran cantidad de humo negro y gases tóxicos como el cloro durante la combustión. Estos no solo obstruyeron la visión de escapar de las personas, sino que también hicieron que muchos murieran de quemaduras debido a la intoxicación.
Los cables de PVC utilizados en ese momento eran mucho menos seguros y ecológicos en comparación con los estándares actuales. Los materiales modernos de PVC pueden producir solo una pequeña cantidad de humo blanco y liberar menos cloro cuando se quema. Sabemos que la resistencia a la llama del cable no significa no combustibilidad; En condiciones adecuadas y suministro continuo de llama, puede quemarse. Por lo tanto, en un incendio, puede continuar ardiendo, por lo que se liberaron humo negro y gases tóxicos en el fuego subterráneo de la cruz del rey.
Escena del fuego de la estación de la cruz del rey
3.2 Directiva ROHS y Regulación de alcance
Después de este incidente, el Reino Unido comenzó a requerir el uso de cables LSZH, una decisión rápidamente seguida por otros países de la UE. Más tarde, se llegó a un consenso en las reuniones de que los cables que ingresan al mercado de la UE deben usar materiales LSZH para sus chaquetas, lo que lleva al establecimiento de la regulación actual de ROHS y alcance.
3.3 Durante siglos de mejora, la seguridad de PVC ha aumentado significativamente
Aunque la UE requiere el uso de cables LSZH, otras regiones fuera de la UE todavía usan cables con juicio de PVC. Esto se debe a que, después de siglos de mejora, la seguridad de los cables modernos de PVC ha aumentado significativamente.
3.4 Composición de materiales halógenos cero de humo bajo
Los materiales LSZH se componen principalmente de poliolefinas termoplásticas, que son una clase de polímeros. Las poliolefinas típicamente se refieren a las resinas termoplásticas obtenidas de la homopolimerización o copolimerización de -olefinas como el etileno, el propileno, 1- butene, 1- pentene, 1- hexeno, {}}} octene, octene,, octene,, octene,, octene,,, octene,, octene,, octene,, octene,, octene,, octene,, octene,, octene,, octene,, octene,, octene,, octene,, octene,, octene,, octene. 4- metilo -1- pentene, y ciertos cicloolefins. Estos materiales contienen solo elementos de carbono e hidrógeno.
Etileno propileno 1- butene 1- octene 1- hexeno 1- Pentene
3.5 Los cables LSZH se clasifican por niveles resistentes a la llama
Debido a su estructura atómica especial, producen poco o ningún humo y sin gases tóxicos cuando se queman. Sin embargo, las poliolefinas mismas no son resistentes a la llama; Deben mezclarse con minerales anhidros como el hidróxido de magnesio y el hidróxido de aluminio como retardantes de la llama para lograr la resistencia a la llama. Aquí, los profesionales de la ingeniería deben comprender que los cables LSZH no son inherentemente resistentes a la llama. SoloCables LSZHCon los niveles resistentes a la llama realmente pueden ser resistentes a la llama.
4. Entornos de aplicación de PVC y LSZH
4.1 Cables de PVC

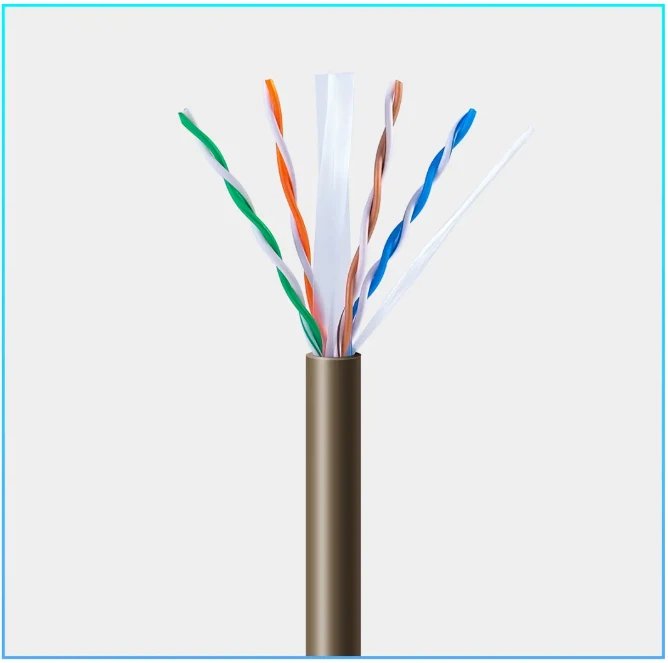

ParaCables de PVC, UL ha establecido los estándares de la serie UL1581, que clasifican los niveles resistentes a la llama como CMX, CM/CMG, CMR y CMP. Las aplicaciones de estos cables de nivel resistentes a la llama se muestran en la Tabla (1):
Escenarios de aplicación para cables de red de PVC con diferentes calificaciones de retardantes de llama
Actualmente, el nivel ampliamente utilizado en los enlaces horizontales es el nivel de CM.
4.2 cables LSZH
Los cables LSZH también tienen requisitos de nivel resistente a la llama. IEC ha establecido tres estándares para los cables LSZH a través de la serie IEC 60332, a saber, IEC 60332-1, IEC 60332-2 e IEC 60332-3. Los cables LSZH comunes también pueden ser no resistentes a la llama, con cuatro tipos: IEC 60332-1, IEC 60332-2, IEC 60332-3. Las aplicaciones de estos cables de nivel se muestran en la Tabla (2):
Dado que IEC no permite las pruebas de combustión en condiciones ventiladas, no hay un nivel equivalente a CMP, lo que significa que no se permite usar los cables LSZH en condiciones ventiladas.
5. Ubicaciones ampliamente utilizadas

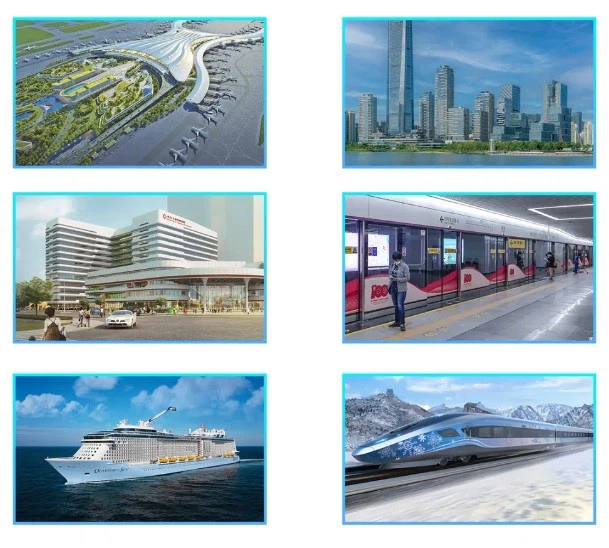

Los cables LSZH se utilizan ampliamente en los edificios de oficinas de Clase A, grandes centros comerciales, hospitales, estaciones de metro, estaciones de tren y terminales de aeropuerto en áreas interiores densamente pobladas debido a su bajo humo (produciendo poco o ningún humo cuando se quema) y cero halógenos (no bajo gases tóxicos). Además, se usan en áreas de vehículos con concurridos y confinadas como trenes, subterráneos, trenes de alta velocidad, aviones y cruceros.
Aplicaciones ampliamente utilizadas de cables LSZH
Sin embargo, dado que LSZH no tiene pruebas resistentes a la llama y aplicaciones de materiales en condiciones ventiladas, una vez que un vehículo de alta velocidad se incendia, el incendio puede quemar un carro completo en minutos. Incluso el uso de cables de nivel IEC 60332-3 se quemarán, por lo que el propósito principal de usar cables LSZH en vehículos es crear bajas condiciones de humo y no tóxicos para escapar durante un incendio.
Por lo tanto, los cables LSZH y PVC son fundamentalmente resistentes a la llama, pero tienen diferentes propósitos. Para proyectos pequeños y medianos sin condiciones especiales, se pueden elegir los cables PVC resistentes a la llama ecológicos que cumplan con los requisitos. Para los escenarios enumerados anteriormente, se deben usar cables LSZH resistentes a la llama.
