¿Qué son los cables de parche RJ45?
Dec 07, 2024
Dejar un mensaje
1. Introducción
¿Qué son los cables de parche RJ45? La liberación de ANSI/TIA -568. 2- d ha hecho 28AWGCables de parche Cat6cumplido, complicando aún más un ya complejoCable de parche RJ45mercado.¿Cuáles son las diferencias?entre 24awg, 26awg, 28awg, 30awg y 32awg medidores? ¿Cuáles son las diferencias entre los cables de parche RJ45 hechos a mano y los hechos por la fábrica? ¿Pueden los diversos tipos de cables RJ45 disponibles en el mercado, comocables de parche plano, cables de ángulo recto, ycables ultra delgados,¿utilizarse? ¿Cuáles son los estándares relevantes para los cables de parche RJ45? ¿Cuál es la opción más rentable para los cables de parche RJ45 actualmente?
Con estas preguntas en mente, eliminaremos a fondo el proceso de producción, los principios y el rendimiento de los cables RJ45 de varios ángulos, lo que hace que la elección de los cables de parche RJ45 ya no sea complicados.
2. Descripción general de los cables de parche RJ45
En un enlace de cable de cobre de 100 m (canal), además del enlace permanente de 90 m en el medio, también hay cable de parche RJ45 5M en ambos lados, que es el tema principal de este artículo. Al comienzo del artículo, primero confirmaremos algunos conceptos:
01 Los estándares de prueba paraRJ45Los cables de parche se basan en dos criterios: "Prueba de canal Fluke" y "Prueba individual de Fluke".
02 El estándar de prueba paraRJ45Los cables de parche son generalmente la prueba del canal Fluke.
03 Las pruebas de canal se dividen en dos tipos:
A, agregando el cable de parche RJ45 a un enlace del medidor 90-. Esta prueba indica que el cable del patrón RJ45 puede coincidir con el enlace permanente probado, con la segunda dificultad de pase más alta;
B, probando el cable del parche RJ45 en sí mismo como un enlace de canal. Esta prueba tiene la dificultad de pase más baja, pero el rango de enlaces permanentes que puede coincidir es el más pequeño, y algunos ni siquiera pueden ser compatibles con los enlaces permanentes de su propia marca.
04 Por lo tanto, elRJ45La prueba del canal de cable de parche con un enlace permanente del medidor 90- está más en línea con las necesidades de aplicación reales que la prueba del canal individual.
Es más difícil de pasar que la prueba de canal individual, y el costo es más alto que la prueba de canal individual.
05 Además, casi no hay diferencia en la apariencia entre los dos.
Para distinguirlos, debe observar los informes de prueba de terceros y los informes de inspección de calidad de fábrica proporcionados por el fabricante.
06 Para tamaños de medidor de alambre americano (AWG) como 24/26/28AWG, cuanto mayor sea el número, más delgado es el núcleo de cobre y peor será el rendimiento.
Sin embargo, desde una perspectiva de ingeniería, los resultados de la prueba de casualidad deben priorizarse, al tiempo que minimiza los costos (porque el rendimiento tiene redundancia). MayoríaCables de parche de gato 6En el mercado hay 26awg.
07 Además del grosor del alambre, la torsión, la torsión general, la distancia desenfrenada en los extremos y el material plástico también afectan el rendimiento.
3. Por qué usamosRJ45Cables de parche
Comparación de cables de parche RJ45 hecho a mano versus fábrica
01 muchos RJ45Los cables de parche se usan en gabinetes (0. 3m), en grandes cantidades, con escenarios de flexión frecuentes.
Los cables RJ45 de fabricación de fábrica tienen una velocidad de construcción más rápida y es menos probable que causen problemas después de la flexión.
02 Cada cable de parche RJ45 hecho por fábrica ha pasado la prueba de Fluke, por lo que no hay necesidad de preocuparse por los problemas con el cable de parche RJ45 en el enlace.
03 Los trabajadores actuales débiles hacen lentamente los cables de parche RJ45 a mano, con una alta tasa de error en entornos de trabajo duros (calientes y húmedos), y muchos sitios de construcción no tienen una piel para probar de inmediato si el rendimiento del cable del chorro RJ45 cumple con el estándar;
04 La eficiencia de producción de los cables de parche RJ45 fabricados en fábrica es alta, y el costo es más bajo en comparación con los cables de parche RJ45 hechos a mano por parte de los trabajadores de la construcción.
4. Por qué no se pueden usar cables planos
Los cables planos generalmente se venden en sitios web de comercio electrónico. En comparación con los cables redondos de parche RJ45, los cables planos tienen un atractivo estético más alto, y muchas personas usan cables planos. Sin embargo, los cables planos no se torcen entre núcleos, y los cuatro pares no sufren torcedura general; Tienen un anti-interferencia débil, y cuando se agregan a un enlace permanente del medidor 90-, su rendimiento no está garantizado. Además, los cables planos son generalmente más caros que los redondos debido a su forma única, pero su rendimiento no es tan bueno.
A continuación, usamos dos {{0}} Cables planos del medidor + Cobtel 90- medidor 0. 52 Categoría 6 Enlace permanente del cable de ingeniería, y dos 5-} Cables planos + COBTEL 100- enlace del canal del medidor para pruebas.
5- Medidor Cable plano + Cobtel 90- Informe de prueba de canal de cable 052 de grado de ingeniería
5- Cable plano del medidor + Cobtel 90- Informe de prueba de canal de cable de grado 057 de grado de grado.
Los siguientes son los resultados de la prueba para el medidor Cobtel {{0}}} 0. 52 Cat 6 Enlace permanente del cable de ingeniería y el medidor Cobtel 90- 0.57 Cat 6 Cable de distribución Link permanente.
5- Medidor Cable plano + Cobtel 90- Medidor Ingeniería 052 Informe de prueba de enlace permanente de cable
5- Medidor Cable plano + Cobtel 90- Medidor Distribuidor de medidores 057 Informe de prueba de enlace de cable de cable.
De los resultados de la prueba anterior, podemos ver que el enlace del canal con cables planos no puede pasar la prueba. Por lo tanto, es muy necesario usar cables de parche RJ45 redondos estándar.
5. Son los 7, 7a yCables Cat8¿Se vendió en Amazon y otras plataformas de comercio electrónico tan impresionantes como se describe?
Punto de vista 1
La organización TIA/EIA no reconoceCABLES DE CAT 7. Los cables de categoría 7 definidos por ISO/IEC utilizan conectores GG45 o conectores TERA de 600MHz. Por lo tanto, todas las reclamaciones en línea de cables CAT utilizandoConectores RJ45son falsos. El rendimiento de la Super Categoría 6 es similar al de la categoría 7 y básicamente puede reemplazar la categoría 7.
Punto de vista 2
La organización TIA/EIA no reconoce los cables de la categoría 7A. La enmienda ISO 11801 2 (2010) introdujo el canal FA (mejorado F) y los cables de categoría 7A con una frecuencia de hasta 1000MHz, adecuada para varias aplicaciones, incluidas CATV (862 MHZ). El propósito de la categoría 7a es potencialmente admitir el futuro 40 Gigabit Ethernet: 40GBase-T. Los resultados de la simulación muestran que 40 Gigabit Ethernet se pueden lograr a 50 metros y 100 Gigabit Ethernet a 15 metros. En 2007, los investigadores de la Universidad Estatal de Pensilvania predijeron que los circuitos de 32 nm o 22 nm permitirían 100 Gigabit Ethernet a 100 metros. Sin embargo, en 2016, el IEEE 802.3BQ Working Group aprobó la Enmienda 3, que definió 25GBase-T y 40GBase-T como cableado de categoría 8 a 2000 MHz. Por lo tanto, la categoría 7A no admite 40 Gigabit Ethernet. A partir de 2017, no hay dispositivos con conectores que admitan canales de categoría 7A. Esto es tan raro como un panda gigante, casi invisible en el mercado y bastante inútil para los usuarios.
Punto de vista 3
El grupo de trabajo TR43 aprobó la categoría 8 basada en ANSI/TIA 568- c. 2-1. Se define hasta 2000MHz, adecuado para distancias de hasta 30 m o 36 m, dependiendo del cable de parche RJ45 utilizado. Canal tipo I (cable de categoría 8.1): diseño mínimo de cable U/FTP o F/UTP, completamente compatible con retroceso, interoperable con EA (CAT 6A) usandoEnchufes 8p8c; Canal tipo II (cable de categoría 8.2): mínimo f/ftp o s/ftp, interoperable con FA (categoría 7a) usando TERA o GG45. El cableado de la categoría 8 se usa principalmente para distancias cortas entre conmutadores y servidores en centros de datos, no adecuado para el cableado general de la oficina.
6.
Actualmente, hay algunos cables RJ45 muy baratos en el mercado, etiquetados como All-Copper, con precios muy bajos. El precio de un cable de medidor 1- es inferior a 2 yuanes. Comocables de red, Los cables de parche RJ45 deben usar cobre sin oxígeno con un contenido de cobre de 99.95% o más. Estos cables de parche RJ45 usan materiales no estándar. Sus datos de prueba también son aterradores. La ventaja de los cables de parche RJ45 totales es su bajo precio, y todos los demás aspectos son desventajas.
Utilizamos {{0}} Cordones de chorro RJ45 de Meder All-Copper para pruebas de canales, realizando por separado las pruebas de canales individuales, agregando Cobtel 90- meter 0}. 52 Testificaciones de cable de cable de origen de la ingeniería de la categoría 6 y agregando testificaciones de cable de la categoría de ingeniería.

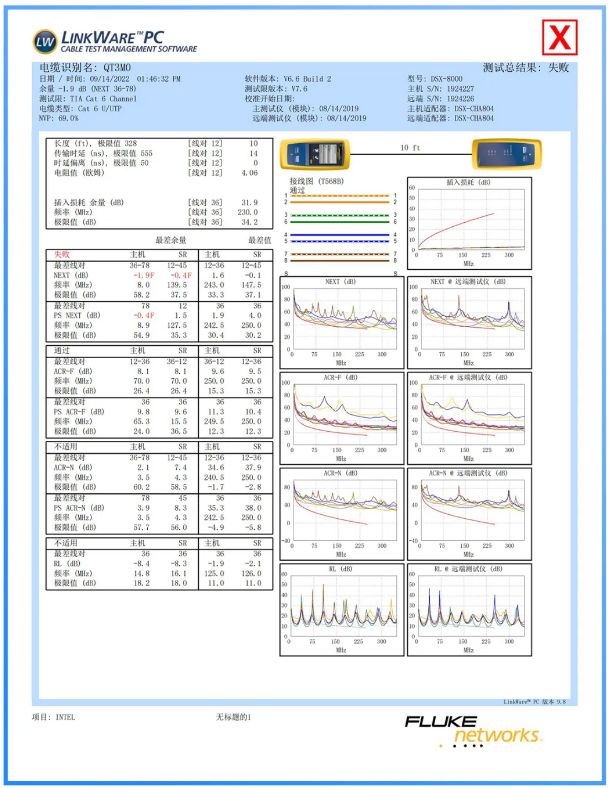

3- metro All-Copper Single Wire Channel Report Informe
3- Medidor Cable All-Copper + Cobtel 90- Medidor 052 Informe de prueba de canal de cable de red de grado de ingeniería
5- Medidor Cable plano + Cobtel 90- Medidor 057 Informe de prueba de canal de cable de grado de distribución
Se puede ver que un cable de parche RJ45 pobre es catastrófico para todo el enlace, arrastrando hacia abajo el enlace que ya ha pasado la prueba de enlace permanente, lo que hace que todo el enlace del canal no pueda satisfacer las necesidades de transmisión de la categoría 6 Gigabit.
7. COPTEL Categoría 6 Ingeniería RJ45 Rendimiento del cable del parche
Cable de parche RJ45 de grado de ingeniería COBTEL CAT6 UTP
Los estándares pasados son los siguientes:
Ansi/tia -568. 2- D
ISO 11801
IEC 60603-7
IEEE 802.3af, 802.3at, 802.3bt
UL 1863
Can/CSA-C22.2, etc.
ISO 11801
IEC 60603-7
IEEE 802.3af, 802.3at, 802.3bt
UL 1863
Can/CSA-C22.2, etc.
Los resultados de la prueba de rendimiento son los siguientes:
5- medidor Cobtel RJ45 Cord de parche + 90- medidor 057 Informe de prueba de cable de grado de distribución
5- medidor Cobtel Cat 6 Cable de parche sin blindaje + 90- Informe de prueba de cable de ingeniería del medidor
Los cables de parche RJ45 fabricados en fábrica de Cobtel tienen diseños reflexivos en el embalaje:
• Método de agrupación: fácil de abrir con un tirón
• Línea de engranaje de la bolsa de empaque: fácil de abrir con una lágrima
8. Proceso de producción de cables de parche RJ45
01 cortando y pelar
Máquina automática de corte y pelado
Configuración de longitud automática, pequeño error, velocidad rápida;
Desmontaje automático, ajuste de parámetros CNC, sin daños en la piel del cable que afecta el rendimiento, estable y uniforme.
Corte manual y pelado
Gran error en la longitud de corte, velocidad lenta;
Fuerza desigual de pelado, fácil de dañar el núcleo y reducir el rendimiento.
02 Twisting
Máquina de torsión automática
Torcedura neumática, velocidad rápida, uniforme.
Torcedura manual
Trabajo intensivo y lento.
03 PrimeConectores RJ45
Máquina de engging automática RJ45
De dos piezasConectores RJ45, distancia corta desenfrenada, buen rendimiento;
Velocidad rápida, buena estabilidad.
Manual RJ45 Prime
La distancia desenfrenada de una pieza es inestable, el rendimiento es inestable;
Algunoalicatesson de mala calidad, causando mal ribera.
La distancia desenfrenada afecta en gran medida el rendimiento general del enlace. En general, la distancia máxima desenredada para los enlaces de la Categoría 6 está dentro de los 13 mm, lo que en realidad impone altos requisitos en el proceso de cable del patrón RJ45.
Requisitos para la longitud desenfrenada de diferentes cables
04 Proceso de moldeo por inyección
Máquina de moldeo de inyección automática
El moldeo de inyección de PVC suave mejora el rendimiento de flexión de la cabeza;
Moldeo de inyección más estéticamente agradable.
Manual sin moldeo por inyección
Los cables de parche RJ45 hechos a mano no tienen procesos de moldeo por inyección, y el peso del cable es soportado por ocho piezas de horquilla, lo que provoca fácilmente un mal contacto entre el núcleo y las piezas de la horquilla. Al conectarse apaneles de parcheyinterruptores de Ethernet, elConectores RJ45y los cables de cables de parche RJ45 hechos a mano casi forman una curva de 90 grados, que es fea y afecta en gran medida el rendimiento de la transmisión, e incluso puede fallar la prueba.
05 Pruebas de cañón
Pruebas de platillo antes del envío del equipo
Cada uno pasa la prueba, sin problemas con la secuencia de cable, sin problemas con el rendimiento.
Equipo solo prueba la continuidad del cable
Prueba la continuidad con la función de secuencia de cable, sin problemas con la secuencia de cable, resultados de rendimiento desconocidos.
Prueba la continuidad con la función de secuencia de cable, sin problemas con la secuencia de cable, resultados de rendimiento desconocidos.
24/26/28/30AWG GAUGES
| Medidores/AWG | pulgada | mm | Área transversal | 1.122932197 |
| 0000 | 0.4600 | 11.6840 | 107.22 | |
| 000 | 0.4096 | 10.4049 | 85.03 | |
| 00 | 0.3648 | 9.2658 | 67.43 | |
| 0 | 0.3249 | 8.2515 | 53.48 | |
| 1 | 0.2893 | 7.3481 | 42.41 | |
| 2 | 0.2576 | 6.5437 | 33.63 | |
| 3 | 0.2294 | 5.8273 | 26.67 | |
| 4 | 0.2043 | 5.1894 | 21.15 | |
| 5 | 0.1819 | 4.6213 | 16.77 | |
| 6 | 0.1620 | 4.1154 | 13.30 | |
| 7 | 0.1443 | 3.6649 | 10.55 | |
| 8 | 0.1285 | 3.2636 | 8.37 | |
| 9 | 0.1144 | 2.9064 | 6.63 | |
| 10 | 0.1019 | 2.5882 | 5.26 | |
| 11 | 0.0907 | 2.3048 | 4.17 | |
| 12 | 0.0808 | 2.0525 | 3.31 | |
| 13 | 0.0720 | 1.8278 | 2.62 | |
| 14 | 0.0641 | 1.6277 | 2.08 | |
| 15 | 0.0571 | 1.4495 | 1.65 | |
| 16 | 0.0508 | 1.2908 | 1.31 | |
| 17 | 0.0453 | 1.1495 | 1.04 | |
| 18 | 0.0403 | 1.0237 | 0.82 | |
| 19 | 0.0359 | 0.9116 | 0.65 | |
| 20 | 0.0320 | 0.8118 | 0.52 | |
| 21 | 0.0285 | 0.7229 | 0.41 | |
| 22 | 0.0253 | 0.6438 | 0.33 | |
| 23 | 0.0226 | 0.5733 | 0.26 | 057 052 Cat 6 |
| 24 | 0.0201 | 0.5106 | 0.20 | 050 CAT 5E |
| 25 | 0.0179 | 0.4547 | 0.16 | |
| 26 | 0.0159 | 0.4049 | 0.13 | |
| 27 | 0.0142 | 0.3606 | 0.10 | |
| 28 | 0.0126 | 0.3211 | 0.08 | |
| 29 | 0.0113 | 0.2859 | 0.06 | |
| 30 | 0.0100 | 0.2546 | 0.05 | |
| 31 | 0.0089 | 0.2268 | 0.04 | |
| 32 | 0.0080 | 0.2019 | 0.03 | |
| 33 | 0.0071 | 0.1798 | 0.03 | |
| 34 | 0.0063 | 0.1601 | 0.02 | |
| 35 | 0.0056 | 0.1426 | 0.02 | |
| 36 | 0.0050 | 0.1270 | 0.01 |
Mesa de conversión de AWG
Al comprar cables RJ45, puede ver términos como 0. 2bc/0. 16bc/0. 127bc. El 0. 2 aquí se refiere al diámetro de un solo cable de cobre en un 78 hilo de alambre de cobre después de pasar a través de la máquina de dibujo, convertido al medidor AWG con el que estamos familiarizados:
S (área transversal) = 73.1415*(0. 2/2)^2=0. 2199 "Oye? Esto debería ser 23awg, ¿verdad?"
No se preocupe, los 7 hilos de alambre en el cable del parche RJ45 se torcerán en un núcleo de cobre, y luego los 8 núcleos de cobre se torcerán nuevamente y
se estirará, reduciendo el área de sección transversal a aproximadamente 0. 2
que es el 24awg con el que estamos familiarizados.
S (área transversal) = 73.1415*(0. 2/2)^2=0. 2199 "Oye? Esto debería ser 23awg, ¿verdad?"
No se preocupe, los 7 hilos de alambre en el cable del parche RJ45 se torcerán en un núcleo de cobre, y luego los 8 núcleos de cobre se torcerán nuevamente y
se estirará, reduciendo el área de sección transversal a aproximadamente 0. 2
que es el 24awg con el que estamos familiarizados.
0. 16bc es el mismo, finalmente equivalente a 26awg.
0. 127bc finalmente equivalente a 28AWG.
0. 127bc finalmente equivalente a 28AWG.
La comparación del área de la sección transversal del calibre 24/26/8/30/32AWG
Actualmente, hay muchosCables de parche de gato 6con 28AWG Gauges en el mercado. Cabe señalar que en los estándares pasados, los estándares de ANSI/TIA indicaron que28 cables AWGno cumplió con los requisitos y los estándares requeridos par cableado estructurado para usar 22 AWG a 26 cables AWG como cables horizontales, no 28 AWG. Sin embargo, ahora el TIA -568. 2- D Anexo normativo ha confirmado 28 cables AWG RJ45. El diámetro de 28 cables de AWG es casi la mitad de los cables Ethernet de 24 AWG típicos, lo que ayuda a reducir la congestión, mejorar el flujo de aire alrededor de los dispositivos activos ygestión de cables. Además, puede reducir el radio de flexión, proporcionando flexibilidad para movimientos más fáciles, agrega y cambios. Sin embargo, los cables de parche RJ45 de 28 AWG tienen una mayor pérdida de inserción, que está directamente relacionada con la longitud del canal. El uso de 28 cables AWG requiere reducir la longitud total del canal. Por ejemplo, cuando se usa 10 metros de cable de 28 AWG, la longitud total del enlace permanente es de 82.5 metros.
Para cable de parche RJ45 28AWG, TIA -568. 2- D proporciona requisitos detallados de rendimiento de prueba.
Primero, TIA permite el uso de cables de parche RJ45 28AWG. También proporciona regulaciones detalladas sobre la atenuación general después de agregar cables de parche RJ45 28AWG a una longitud del canal del medidor {4}}.
ANSI/TIA establece los requisitos de atenuación para los enlaces del canal de medidor 100- cuando se usa cables de parche RJ45 28AWG.
Usando cables de parche RJ45 de calibre 28 de larga duración, la longitud del enlace del canal no puede exceder los 96.2 metros. Además,
A medida que aumenta la longitud del cordón del cordón RJ45, la longitud general del canal debe acortarse.
A medida que aumenta la longitud del cordón del cordón RJ45, la longitud general del canal debe acortarse.
ANSI/TIA especifica que la longitud máxima para los enlaces del canal de cable de parche RJ45 28AWG está en 20 grados.
Además, también hay una prueba individual para los cables de parche RJ45, que no se ampliarán en este artículo, y la discutiremos en detalle más adelante.
