¿Cuál es el cable Cat7 y cómo terminar?
Jul 22, 2023
Dejar un mensaje
Para comprender cómo se usa el cable Cat7, debemos abordar estas cuatro preguntas:
1. ¿Qué es elCable Cat7?
2. ¿Cuáles son las diferencias entre el cable Cat7 y elCABLE CAT6?
3. ¿Qué tipo deenchufe rj45¿Se usa para el cable Cat7? Cómo hacer unenchufe rj45para el cable Cat7?
4. ¿Cuáles son los escenarios de aplicación para el cable Cat7?
Exploremos estas cuatro preguntas juntos.
1. ¿Qué es el cable Cat7?
En la mayoría de los proyectos, a menudo usamosCables Cat5e, y para unidades con altos requisitos de red, se utilizan cables CAT6. Sin embargo, el cable de red CAT7 puede no estar tan comúnmente encontrado. Se desarrolló principalmente para satisfacer las demandas de 10 tecnología Ethernet Gigabit. A diferencia de sus predecesores, el cable de red CAT7 ahora está protegidopar de pares retorcidos.
El cable de red CAT7 es un cable de núcleo 8-} protegido. A diferencia del regularcables blindados, el sistema Cat7 se basa únicamente en cables blindados. En el cable de red Cat7, cada par de cables tiene su propia capa de blindaje, y los cuatro pares están envueltos junto con una capa de blindaje grande adicional.
El sistema CAT7 puede proporcionar al menos 500MHz de una relación de atenuación a crosstalk integral y 600MHz de ancho de banda general. Es principalmente adecuado para 10 Gigabit Ethernet y ofrece más de dos veces el rendimiento de los cables Cat6 y Cat6a, con una velocidad de transmisión de hasta 10 Gbps.
Sin embargo, el cable de red CAT7 aún no se usa ampliamente debido a razones como la falta de estándares e interfaces unificados, altos costos y un rango de aplicación limitado.
2, ¿cuáles son las diferencias entre los cables de red Cat7 y Cat6?
2.1 El cable de red CAT7 es un cable de nivel superior en comparación con el cable de red CAT6, y tiene las siguientes diferencias:
Tipo de blindaje: el cable de red CAT7 es un par retorcido blindado, donde cada par de cables tiene su propia capa de blindaje. Por otro lado, el cable de red CAT6 puede ser un par retorcido sin blindaje.
Mejora del rendimiento: el cable de red CAT7 proporciona una relación integral de atenuación a crovstalk y ancho de banda general, lo que lo hace adecuado para tasas de transmisión más altas, alcanzando hasta 10 Gbps.
Rango de aplicaciones: el cable de red CAT7 está diseñado principalmente para satisfacer las demandas de la tecnología Ethernet de 10 gigabit, mientras que el cable de red CAT6 se usa comúnmente para Gigabit Ethernet.
2.2 CABLE CAT6A:
La frecuencia de transmisión más alta alcanza 500MHz, que es el doble que la de los cables de categoría 6. Se usa principalmente para 10 redes Gigabit (10 g). La piel externa está etiquetada como "Cat.6a". Además, los cables de categoría 6A admiten 10 Gigabit Ethernet y tendrán una marca similar en su apariencia.
Cables de categoría 6AVen en dos tipos. En general, el alambre de cobre desnudo monocatenario tiene un diámetro de 23aWg, aproximadamente 0. 573 milímetros, mientras que también hay cable de categoría 6A con 24aWg, con un grosor de aproximadamente 0. 511 Millymeters.
2.3 CABLE CAT7:
Los cables de categoría 7 tienen un rendimiento similar a los cables de categoría 6A. Están hechos de cobre puro con 8 núcleos y tienen una capa de blindaje, proporcionando un rendimiento mejorado. La velocidad de transmisión puede alcanzar 10 Gbps, haciéndolos adecuados para aplicaciones de centros de datos y otros escenarios.
Cada par de cables enCables de categoría 7tiene una capa de protección, típicamente hecha de blindaje de aluminio de metal. Además de esto, hay otra capa de blindaje general hecha de blindaje de alambre trenzado de metal (escudo trenzado) fuera de los 8 núcleos. La interfaz es la misma que RJ -45. El blindaje total y el blindaje de pares (generalmente blindaje de lámina de metal) de los cables de categoría 7 les permite alcanzar una frecuencia de transmisión máxima de 600MHz para S/FTP CAT.7 (HSYVP -7). La frecuencia de transmisión de los cables de categoría 7 es de 1000MHz. Categoría 7 admite totalmente 10 Gigabit Ethernet.
Los núcleos utilizados en los cables de categoría 7 están hechos de cobre sin oxígeno de alta calidad con un diámetro de casi 0. 58 mm, ligeramente más grueso que los utilizados enGato 6 cables. Utilizan aislamiento químicamente espuma, mejorando en gran medida la capacidad de transmisión de cada núcleo individual.
En resumen, el siguiente diagrama ilustra las diferencias entre los cables CAT 5, CAT 6 y CAT 7:
2.5 Vale la pena mencionarCables Cat8Además, que, similar a los cables Cat7, tienen blindaje de doble capa (SFTP).
CA 8 CABLESTener dos pares de cables, un ancho de banda ultra alto de 2000MHz y una velocidad de transmisión de hasta 40 GB/s. Sin embargo, su distancia de transmisión máxima es de solo 30 metros. Como resultado, generalmente se usan para conexiones de corta distancia en centros de datos, como servidores, conmutadores,paneles de parchey otros dispositivos. A pesar de la corta distancia de transmisión, los cables de categoría 8 ofrecen velocidades de transmisión mucho más altas y ancho de banda de frecuencia en comparación con otras categorías.
3. ¿Qué tipo de enchufe RJ45 se usa para los cables de red CAT7? ¿Cómo hacer un enchufe RJ45 para cables de red CAT7?
3.1 enchufe Cat7

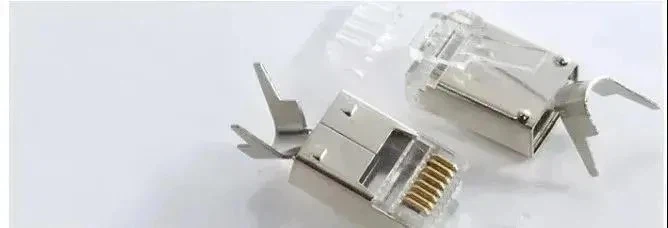

Como puede ver, el enchufe del cable de red CAT7 viene con una carcasa de blindaje de metal. PorqueCables Cat7adoptar un blindaje de un solo par, seguido de una estructura general de blindaje, elEnchufeestá protegido, lo que reduce efectivamente la diafonía entre los pares de cables.
3.2 La terminación del cable de red Cat7
Cables de red Cat7usarRJ -45 conectores, que se usan comúnmente para conectar los cables a dispositivos de red como computadoras,interruptor, enrutadores, etc. Los pasos para hacer un enchufe RJ45 para los cables de red CAT7 son los siguientes:
a. Detener el cable: use unstripper de cablePara quitar la vaina exterior del cable, exponiendo los 8 pares retorcidos de cables. Tenga cuidado de no dañar los pares retorcidos.
b. Organice los pares retorcidos: Organice los 8 pares retorcidos en la secuencia de color correcta y búscalos para asegurarse de que tengan la misma longitud.
do. Inserte en el enchufe RJ45: inserte los 8 pares retorcidos dispuestos en el enchufe RJ45, asegurándose de que cada par alcance la parte inferior del enchufe RJ45 y siga el pinout del conector.
d. Prime: coloque el enchufe RJ45 en unherramientay presione firmemente para garantizar una conexión estrecha entre los pares retorcidos y los pines del conector.
mi. Inspección: verifique si el enchufe RJ45 en c sobre es seguro y los pares retorcidos están intactos y en el orden correcto.
F. Repita: Repita los pasos anteriores para hacer el otro extremo del cable, completando el conjunto del cable de red CAT7.
4. ¿Cuáles son los escenarios de aplicación para los cables de red CAT7?
Debido a su alta tasa de transmisión y ancho de banda, los cables de red CAT7 se utilizan principalmente en escenarios que requieren transmisión de datos de alta velocidad, especialmente para aplicaciones que involucran 10 tecnología Ethernet Gigabit, que proporciona transmisión de datos de alta velocidad y estable. Los cables de red Cat7 son adecuados para entornos que requieren un mayor ancho de banda de red y un rendimiento más alto, comocentros de datos, Redes empresariales, computación de alto rendimiento, etc. Sin embargo, debido a factores como estándares y costos, el uso de cables de red CAT7 sigue siendo relativamente limitado, y generalmente se usan en situaciones específicas donde se requiere transmisión de alta velocidad.
