¿Qué es un cable de par retorcido?
Jul 29, 2023
Dejar un mensaje
Como se mencionó anteriormente en el anteriorblogPublicación, elCable de par retorcido es absolutamente ubicuo en nuestra producción y vida diaria porque se utilizan para la transmisión de señales entre varios dispositivos, comoCables Ethernet, líneas de comunicación, cables codificadores, cables de retroalimentación motor y más. Especialmente con la creciente digitalización de varios dispositivos, se necesitan cables de pares retorcidos en más y más escenarios de aplicación.
Pero ¿alguna vez te has preguntado por qué debemos usarpar de pares retorcidos¿Cables para la transmisión de señal? En este artículo, discutamos qué es un cable de par retorcido y cómo funcionan estos cables de par de pares retorcidos.
1. La fuente de interferencia
Las señales (ya sean analógicas o digitales) y la forma básica de transmisión de energía es de corriente eléctrica. Esta corriente genera un campo electromagnético alrededor del cable, causando interferencia de ruido a los circuitos circundantes.
Esta diafonía entre cables aumenta con la longitud de la línea de transmisión. El nacimiento de los cables de pares retorcidos fue precisamente para eliminar esta interferencia.
2. ¿Qué es el cable de par retorcido?
El par retorcido es un tipo de cableado donde dos cables aislados se retuercen en un patrón específico (generalmente en la dirección en el sentido de las agujas del reloj).
La característica más significativa de este cableado es su capacidad para eliminar la interferencia electromagnética externa (EMI) durante la transmisión de la señal. Esto incluye la interferencia de otros cables o diafonía sin blindaje de cables cercanos. Los cables de pares retorcidos se pueden usar para transmitir señales analógicas y digitales.
Alexander Graham Bell, nacido en 1847, es el inventor de los cables de pares retorcidos. Sí, él es el mismo gran científico conocido por inventar el teléfono.
3. ¿Cómo elimina la interferencia del cable del par retorcido?
En un par de cables retorcidos, los dos núcleos transmiten señales con igual amplitud pero fases opuestas (polaridades). En el extremo receptor, estas señales se detectan utilizando un amplificador diferencial, que es a lo que comúnmente nos referimos como transmisión de señal diferencial.
Las fuentes de ruido unen el ruido en los cables a través de campos eléctricos o magnéticos y tienden a acoplarse igualmente sobre los dos cables retorcidos. Como resultado, el ruido genera un conjunto de señales de modo común en el par retorcido. La interferencia/ruido generado por un cable cancelará la interferencia/ruido generado por el otro cable porque son esencialmente iguales en magnitud pero en dirección opuesta. Cuando se recibe la señal diferencial, cancela el ruido en el receptor, lo que resulta en una señal limpia y sin interferencias.
4. ¿Por qué no usar cables coaxiales?
Algunas personas pueden decir que los cables coaxiales son conocidos por su excelente resistencia a la interferencia. De hecho, hace aproximadamente una década (e incluso ahora), los cables coaxiales se usaban ampliamente para transmitir señales de televisión por cable en cada hogar.
Sin embargo, debido a la necesidad de prevenir efectivamente la interferencia externa, la estructura de los cables coaxiales es muy compleja, incluidas múltiples capas de aislamiento grueso envuelto alrededor de un conductor de cobre cilíndrico central y un escudo trenzado externo. Esta complejidad hace que sea difícil lograr la instalación y el cableado a gran escala con cables coaxiales.
5. Características de los cables de pares retorcidos:
5.1 Ventajas:
Evite que la interferencia externa y el ruido ingresen al cable.
Evite que el cable mismo cause interferencia y ruido en el exterior.
Minimizar la diafonía.
Menor costo.
Fácil de instalar y usar.
5.2 Deficiencias:
La efectividad de los cables de par retorcido contra la interferencia electromagnética depende en gran medida del método de torcer, y es necesario asegurarse de que el cable permanezca intacto durante la instalación y el uso. Por lo tanto, los cables de pares retorcidos generalmente tienen requisitos estrictos con respecto a la fuerza máxima de extracción y un radio de flexión mínimo, entre otros.
6. Broteado y sin blindaje:

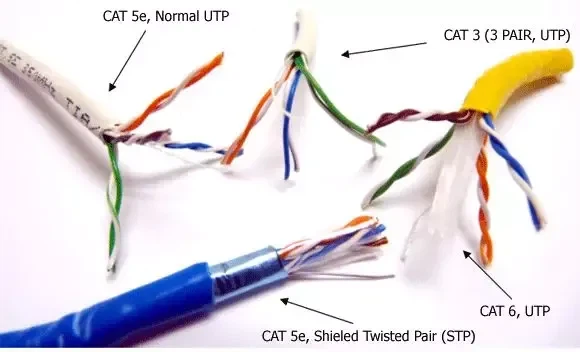

Los cables de pares retorcidos se clasifican típicamente como par retorcido blindado (STP) y par retorcido sin blindaje (UTP).
Para lograr una mejor protección de interferencia electromagnética, los cables de par retorcido a menudo usan capas de blindaje.
El propósito de la capa de blindaje es actuar como una barrera conductora para reducir las ondas electromagnéticas de ingresar y proporcionar una ruta de conducción para las corrientes inducidas. A través de esta ruta de conducción, las corrientes inducidas pueden fluir a través de una referencia de conexión a tierra y regresar a la fuente. Este blindaje se puede aplicar a pares de cables individuales o un conjunto de cables emparejados. A veces, cada par de cables está protegido individualmente con una lámina de metal, y todo el cable puede tener una capa adicional de lámina de metal y blindaje trenzado.
7. Varios tipos de blindaje:

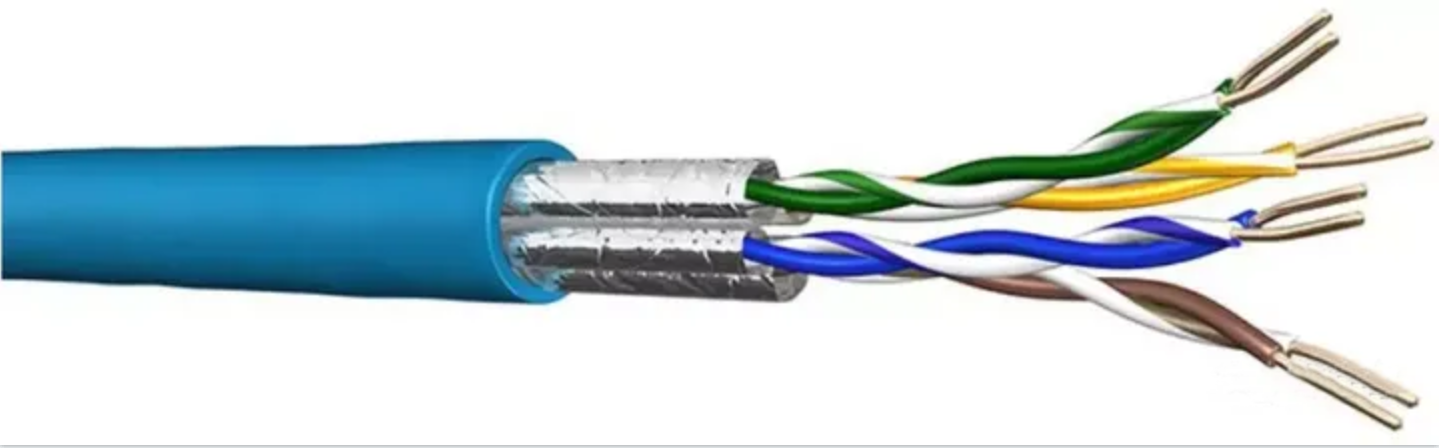

7.1 blindaje individual:
Cada par retorcido en el cable está protegido individualmente con papel de aluminio.
Este tipo de blindaje no solo protege el cable de la interferencia electromagnética externa, sino que también evita que el cable cause interferencia electromagnética a los circuitos circundantes, protegiendo las líneas adyacentes de los efectos de diafonía.
7.2 blindaje general:
Todos los pares de cables en el cable están envueltos con papel de metal o blindaje trenzado.
Este blindaje ayuda a evitar que la interferencia electromagnética ingrese o escape del cable.
7.3 blindaje individual + blindaje general:
Cada par retorcido está protegido con papel de metal, y toda la capa externa también tiene papel de metal o blindaje trenzado.
Este blindaje ayuda a evitar que la interferencia electromagnética ingrese o escape del cable y proteja las líneas adyacentes de los efectos de diafonía.
Debido a que el blindaje está hecho de metal, también puede servir como terreno. A veces, los cables de pares retorcidos protegidos incluyen un cable de conexión a tierra de núcleo especial, también conocido como cable de drenaje, que está conectado eléctricamente a la capa de blindaje, lo que ayuda a simplificar la conexión entre los conectores y la tierra.
8. Clasificación de cables de par retorcido:
En la vida industrial, comercial y cotidiana, cuatro pares de cables retorcidos de pares con distribución simétrica son la forma básica más común de cables de comunicación de red. CATS CAT 5E ESCRITADO Y CABLES CAT 6/6A Típicamente usan una estructura F/UTP, mientras que los cables de Cat 7/7A blindados usan una estructura S/FTP.
CAT -5 y Cat -5 e Cables, que están definidos y reconocidos por Tia/eia -568- a y Tia/eia -568- b, respectivamente, y proporcionan anchos de banda de 100MHz y 125MHz, son comunes en los lanes tradicionales. Utilizan cableado de pares retorcidos sin blindaje (UTP) y solo son adecuados para aplicaciones Ethernet de nivel de 100 Mbps, con una distancia de transmisión máxima de 100 m. Debido a su falta de soporte para aplicaciones emergentes y tecnologías de señalización, el uso de los cables CAT -5 y CAT -5 e está disminuyendo significativamente y se está acercando al final de su ciclo de vida del producto.
CAT -6, actualmente definido y reconocido por Tia/eia -568- b, proporciona un ancho de banda de 250MHz, una y media y media más alta que CAT -5 y CAT -5 E. CAT -6 250 Cables MHZ UTP solo admite 10 Gbps Aplicaciones de corta distancia de 35-55 M, dependiendo del entorno de diafonía.
Cumple con Cat -6 un par retorcido sin blindaje de 500 MHz (UTP) y un par retorcido protegido (STP), que se han convertido en los tipos más populares a medida que pasan las pruebas de certificación de 10 Gbps y 100 m. Actualmente, los puertos Ethernet de 10 Gbps se han convertido en la corriente principal en el mercado industrial, por lo que CAT -6 A se utilizará en 10 Gigabit Ethernet (10 gbit/s) en el futuro.
Mientras tanto, los líderes europeos del mercado y los establecedores estándar abogan por los estándares -7 600 MHZ con doble blindaje (blindaje individual para cada par retorcido y blindaje general de cable) para 10 Gbps 100- medidor de aplicaciones Ethernet LAN. CAT -7 es el nombre informal del estándar de cable ISO/IEC 11801 Clase F. Este estándar define cuatro pares de pares retorcidos blindados individualmente envueltos en un escudo general. Su diseño permite la transmisión de señal a 600MHz, con un rendimiento de diafonía superior a CAT -6 a. Sin embargo, los grupos de estándares de América del Norte TIA y EIA -568 aún no han confirmado este estándar.
